ExpressRoute FastPath を使用してネットワーク間のデータパスのパフォーマンスを高める

10 分

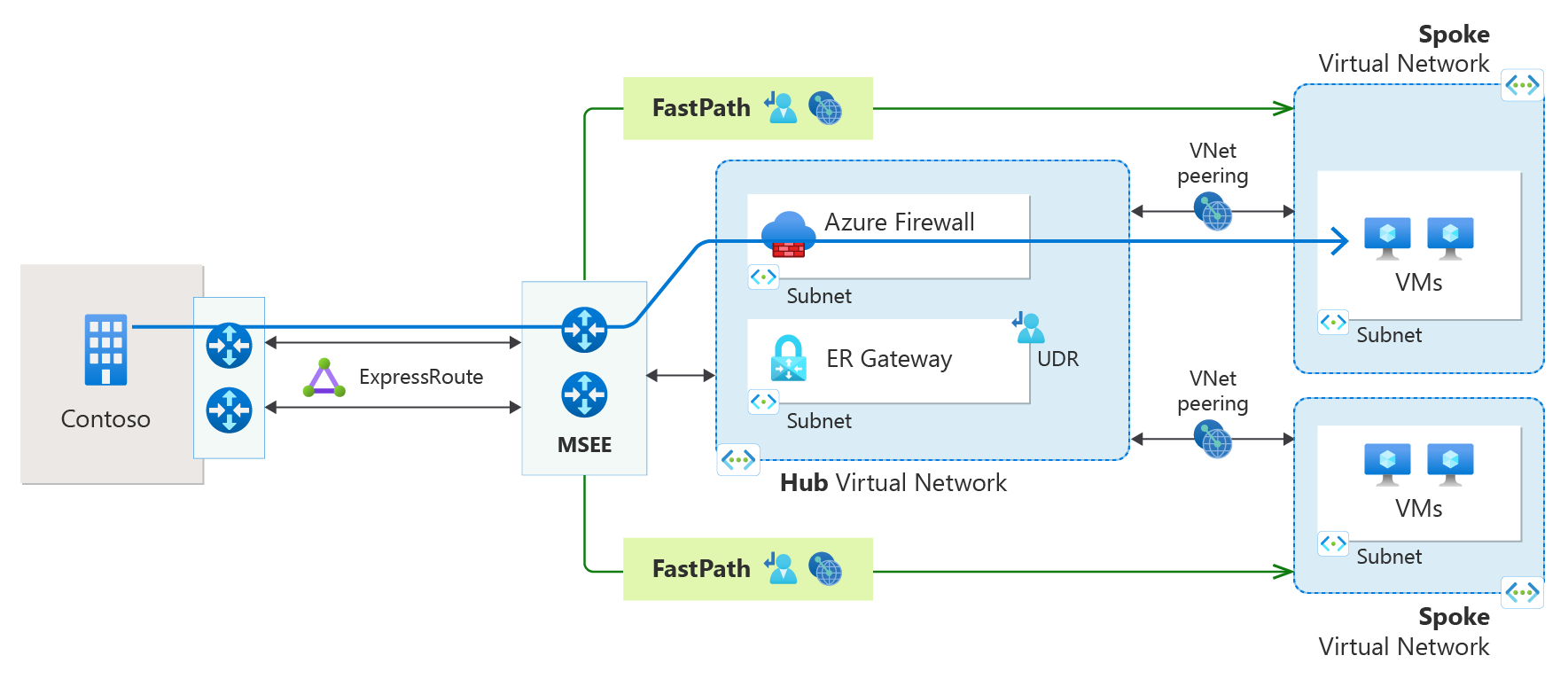

ExpressRoute 仮想ネットワークゲートウェイの目的は、ネットワークルートを交換し、ネットワークトラフィックをルーティングすることです。 FastPath の目的は、お使いのオンプレミスネットワークと仮想ネットワークの間のデータパスのパフォーマンスを向上させることです。 FastPath が有効になっていると、ゲートウェイはバイパスされ、ネットワークトラフィックが仮想ネットワーク内の仮想マシンに直接送信されます。

回線

FastPath はすべての ExpressRoute 回線で使用できます。

ゲートウェイ

FastPath を使うときも、仮想ネットワークゲートウェイとオンプレミスネットワークの間でルートを交換する場合は、仮想ネットワークゲートウェイを作成する必要があります。

ExpressRoute FastPath 用のゲートウェイの要件

FastPath を構成するには、仮想ネットワークゲートウェイを次のいずれかにする必要があります。

Ultra Performance
ErGw3AZ

重要

ExpressRoute 経由で IPv6 ベースのプライベートピアリングと共に FastPath を使用する予定の場合は、SKU に対して ErGw3AZ を選択してください。これは、ExpressRoute Direct を利用する回線でのみ利用できます。

制限事項

FastPath ではほとんどの構成がサポートされていますが、次の機能はサポートされていません。

ゲートウェイサブネット上の UDR: この UDR は、FastPath がオンプレミスネットワークから Azure 仮想ネットワーク内の仮想マシンに直接送信するネットワークトラフィックには影響しません。
VNet ピアリング: 他の仮想ネットワークが、ExpressRoute に接続されているものとピアリングされている場合、オンプレミスネットワークから他の仮想ネットワーク (いわゆる "スポーク" VNet) へのネットワークトラフィックは、引き続き仮想ネットワークゲートウェイに送信されます。回避策として、すべての仮想ネットワークを ExpressRoute 回線に直接接続します。
Basic Load Balancer: 仮想ネットワークに Basic の内部ロードバランサーをデプロイする場合、または仮想ネットワークにデプロイする Azure PaaS サービスで Basic の内部ロードバランサーを使用する場合、オンプレミスのネットワークから Basic Load Balancer でホストされている仮想 IP へのネットワークトラフィックが仮想ネットワークゲートウェイに送信されます。この問題を解決するには、Basic Load Balancer から Standard Load Balancer にアップグレードします。
Private Link: オンプレミスネットワークから仮想ネットワークのプライベートエンドポイントに接続する場合、接続は仮想ネットワークゲートウェイを通過します。

ExpressRoute FastPath を構成する

FastPath を有効にするには、Azure portal を使用して、仮想ネットワークを ExpressRoute 回線に接続します。

このセクションでは、Azure portal を使って Azure ExpressRoute 回線に仮想ネットワークをリンクするための接続を作成する方法を示します。 Azure ExpressRoute 回線に接続する仮想ネットワークは、同じサブスクリプションにあっても、別のサブスクリプションの一部であってもかまいません。

前提条件

構成を開始する前に、ルーティングの要件とワークフローを確認します。
アクティブな ExpressRoute 回線が必要です。
手順に従って、 ExpressRoute 回線を作成し、接続プロバイダー経由で回線を有効にしてください。
回線用に Azure プライベートピアリングが構成されていることを確認してください。
エンドツーエンド接続のために、確実に Azure プライベートピアリングが構成され、ご使用のネットワークと Microsoft の間の BGP ピアリングを確立します。
仮想ネットワークと仮想ネットワークゲートウェイを作成し、完全にプロビジョニングします。 ExpressRoute 用の仮想ネットワークゲートウェイは、VPN ではなく GatewayType 'ExpressRoute' を使用します。
最大 10 個の仮想ネットワークを標準 ExpressRoute 回線に接続できます。標準 ExpressRoute 回線を使用する場合は、すべての仮想ネットワークが同じ地理的リージョンに存在する必要があります。
単一の VNet を最大 16 本の ExpressRoute 回線にリンクできます。下記のプロセスを使用して、接続先となる ExpressRoute 回線ごとに新しい接続オブジェクトを作成します。 ExpressRoute 回線は、同じサブスクリプション、異なるサブスクリプション、または両方の組み合わせにすることができます。
ExpressRoute Premium アドオンを有効にした場合は、ExpressRoute 回線の地理的リージョンの外部にある仮想ネットワークをリンクすることができます。 Premium アドオンを使用すると、選択した帯域幅に応じて、10 を超える仮想ネットワークを ExpressRoute 回線に接続することもできます。
ExpressRoute 回線からターゲットの ExpressRoute 仮想ネットワークゲートウェイへの接続を作成するには、ローカルまたはピアリングされた仮想ネットワークからアドバタイズされるアドレス空間の数が 200 以下である必要があります。接続が正常に作成されたら、ローカルまたはピアリングされた仮想ネットワークにアドレス空間をさらに追加できます (最大 1,000 個)。

VNet を回線に接続する - 同じサブスクリプション

Note

ピアリングを構成したのがレイヤー 3 プロバイダーである場合、BGP の構成情報は表示されません。回線がプロビジョニング済み状態の場合は、接続を作成できます。

接続を作成するため、ExpressRoute 回線と Azure プライベートピアリングが正常に構成されていることを確認します。 ExpressRoute 回線は次の図のようになります。
ExpressRoute 回線に仮想ネットワークゲートウェイをリンクする接続のプロビジョニングを開始できるようになりました。 [接続]>[追加] を選択して [接続の追加] ページを開きます。
接続の名前を入力してから、[次へ: 設定 >] を選択します。
回線にリンクする仮想ネットワークに属しているゲートウェイを選択し、 [確認および作成] を選択します。その後、検証が完了したら、[作成] を選択してください。
接続が正常に構成されると、接続オブジェクトにより、接続の情報が表示されます。

管理 - 回線所有者と回線ユーザーについて

"回線所有者" は、ExpressRoute 回線リソースの権限のあるパワーユーザーです。回線所有者は、"回線ユーザー" が利用できる承認を作成できます。回線ユーザーは、ExpressRoute 回線と同じサブスクリプション内にない仮想ネットワークゲートウェイの所有者です。回線ユーザーは、承認を利用できます (仮想ネットワークごとに 1 つの承認)。

回線所有者は、承認をいつでも変更し、取り消す権限を持っています。承認を取り消すと、アクセスが取り消されたサブスクリプションからすべてのリンク接続が削除されます。

回線所有者の操作

接続の承認を作成するには

回線所有者が承認を作成すると、承認キーが作成されます。回線ユーザーは、その承認キーを使用して、各自の仮想ネットワークゲートウェイを ExpressRoute 回線に接続します。承認は、1 つの接続に対してのみ有効です。

Note

接続ごとに別個の認可が必要です。

[ExpressRoute] ページで [承認] をクリックし、承認の名前を入力して、 [保存] をクリックします。
構成が保存されたら、リソース ID と承認キーをコピーします。
接続の承認を削除するには

接続を削除するには、接続の承認キーの [削除] アイコンを選択します。

Azure portal - delete authorization key only

接続のみ削除し、承認キーは保持したい場合は、回線の [接続] ページから接続を削除することができます。

Azure portal - delete connection owning circuit

回線ユーザーの操作

回線ユーザーは、リソース ID と回線所有者が作成した承認キーを必要とします。

接続の承認を利用するには

[+ リソースの作成] ボタンを選択します。「接続」を検索し、 [作成] を選択します。
[接続の種類] を [ExpressRoute] に設定します。 [リソースグループ] と [場所] を選択してから、[基本] ページで [OK] を選択します。

Note

この場所は、接続を作成している仮想ネットワークゲートウェイの場所と一致している必要があります。
[設定] ページで [仮想ネットワークゲートウェイ] を選び、[承認の利用] チェックボックスをオンにします。承認キーとピア回線 URI を入力し、接続に名前を付けます。 [OK] を選択します。

注意

[ピア回線の URI] は、ExpressRoute 回線のリソース ID です (ExpressRoute 回線の [Properties Setting](プロパティ設定) ウィンドウで確認できます)。
[概要] ページの内容を確認し、 [OK] を選択します。
