SIM の管理

  • 10 分

プライベート モバイル ネットワークのデプロイ後は、アタッチされたユーザー機器 (UE) の SIM を日常的に管理する必要があります。 たとえば、新しくアタッチされた UE に SIM をプロビジョニングする必要がある場合や、アプリケーション要件の変更により SIM グループ を調整する必要がある場合があります。

このユニットでは、SIM プロビジョニングや SIM グループ管理などの SIM 管理タスクについて説明します。

新しい SIM をプロビジョニングする

Azure Private 5G Core では、SIM リソースを使用して、プライベート モバイル ネットワーク内の UE が使用する物理 SIM または eSIM を表します。 UE がパケット コア インスタンスを介してデータ ネットワーク (DN) と通信するには、SIM リソースを使用してそれらの SIM をプロビジョニングする必要があります。

SIM は、Azure portal または Azure テンプレートを使用してプロビジョニングできます。

Azure portal から新しい SIM をプロビジョニングする

次のいずれかの方法を使用して、SIM をプロビジョニングできます。

  • それぞれのプロビジョニング値を Azure portal のフィールドに手動で入力する。 1 つの SIM をプロビジョニングする場合は、この方法を使用します。
  • 1 つまたは複数の SIM リソースの値を含む JSON ファイルを使用する。 複数の SIM をプロビジョニングする場合は、この方法を使用します。

注

  • プロビジョニングする SIM に SIM ポリシーを割り当てる場合は、関連する SIM ポリシーを既に作成している必要があります。
  • SIM をプロビジョニングするときに新しい SIM グループ を作成することも、既存の SIM グループを選択することもできます。

JSON ファイルを使用して SIM の詳細を追加する場合は、次のステップに従ってファイルを作成します。

  1. 各 SIM に必要なフィールド値を準備します。

    フィールドの詳細については、SIM に必要な情報を収集するを参照してください。

  2. 適切なフィールドとその値を含むファイルを作成します。

    たとえば、次の行によって SIM の詳細が指定されます。

    {
   "simName": "SIM1",
   "integratedCircuitCardIdentifier": "8912345678901234566",
   "internationalMobileSubscriberIdentity": "001019990010001",
   "authenticationKey": "00112233445566778899AABBCCDDEEFF",
   "operatorKeyCode": "63bfa50ee6523365ff14c1f45f88737d",
   "deviceType": "Cellphone"
}

SIM をプロビジョニングするには、次のステップを実行します。

  1. SIM をプロビジョニングするプライベート モバイル ネットワークを表す Mobile Network リソースを開きます。

  2. リソースメニューからSIMsを選択し、作成ボタンを選択します。

  3. 以下のオプションの 1 つを選択します。

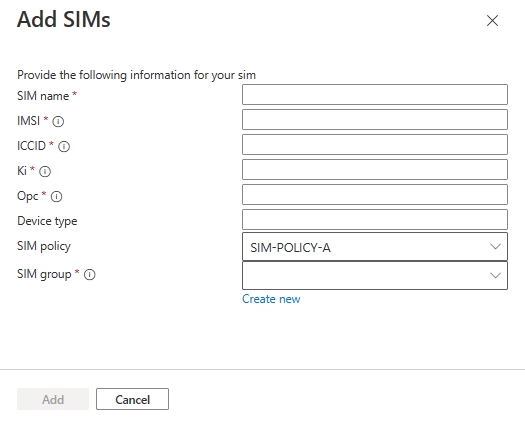

    • SIM の各プロビジョニング値を手動で入力する場合は、[ 手動で追加] を選択し、次のスクリーンショットに示すように右側の [SIM の追加] で SIM フィールドの値を追加します。

      SIM 値のフィールドを含む [SIM の追加] ダイアログ ボックスを示すスクリーンショット。

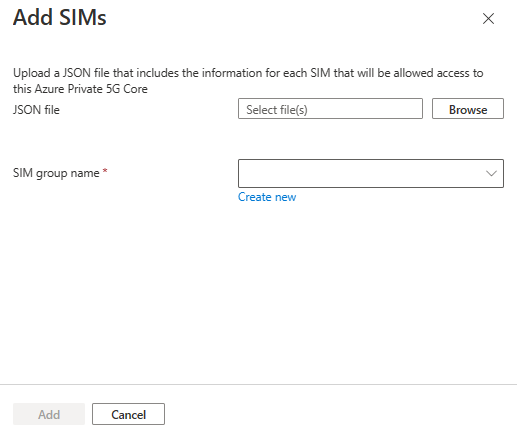

    • JSON ファイルを使用する場合は、次のスクリーンショットに示すように、[ ファイルから JSON をアップロード] を選択し、右側の [SIM の追加] で JSON ファイルをアップロードします。

      JSON ファイルを使用するためのフィールドを含む [SID の追加] ダイアログ ボックスを示すスクリーンショット。

Azure portal を使用して新しい SID をプロビジョニングする方法の詳細については、Azure プライベート 5G Core の新しい SID のプロビジョニング - Azure portal に関するページを参照してください。

ARM テンプレートを使用して新しい SIM をプロビジョニングする

ARM テンプレートを使い慣れている場合は、プロビジョニングする SIM を指定する ARM テンプレートを作成し、そのテンプレートを使用してすべての SIM を一度に作成できます。

Azure Private 5G Core REST API ドキュメントから、各 SIM に指定する必要があるフィールドの一覧を取得できます。 Resource Manager はテンプレートをデプロイするときにテンプレートを REST API 操作に変換するため、API 要求のパラメーターは ARM テンプレートのフィールドと同じです。 たとえば、SIM の場合は、Azure REST API の記事「SIM - 作成または更新」のintegratedCircuitCardIdentifier フィールドに関する情報を確認できます。 SIM に指定する必要があるフィールドの詳細については、SIM を参照してください。

記事「 Azure Private 5G Core Preview - ARM テンプレートに新しい SID をプロビジョニング する」では、新しい SID をデプロイできる ARM テンプレートの例を示します。

SIM と SIM グループを管理する

SIM をプロビジョニングしたら、それらに対する構成の変更が必要になる場合があります。 たとえば、SIM が DN と通信するには、それに対して SIM ポリシーを割り当てる必要があります。 さらに、SIM に静的 IP アドレスを割り当てたい場合があるかもしれません。

管理を容易にするために、SIM を SIM グループに分類できます。 各 SIM は 1 つの SIM グループのメンバーである必要がありますが、複数のメンバーになることはできません。

SIM ポリシーを SIM に割り当てる

SIM ポリシーは、SIM を使用する UE と関連する DN 間のネットワーク トラフィックを制御するのに役立ちます。 SIM は、プライベート モバイル ネットワークを使用するために、SIM ポリシーが割り当てられている必要があります。

SIM ポリシーを 1 つ以上の SIM に割り当てるには、次のステップを実行します。

  1. モバイル ネットワークに含まれるSIMのプライベートモバイルネットワークを表すリソースを開きます。
  2. リソース メニューから SIM を選択します。
  3. 1 つ以上の SIM に割り当てる SIM ポリシーごとに、関連する SIM を選択し、[ SIM ポリシーの割り当て ] ボタンを選択します。
  4. [ SIM ポリシーの割り当て ] ウィンドウで、割り当てる SIM ポリシーを選択し、[ SIM ポリシーの割り当て] を選択します。

詳細な手順については、「 既存の SID の管理」を参照してください。

ヒント

  • SIM の SIM ポリシーを変更するには、新しい SIM ポリシーを割り当てます。
  • SIM グループ内の SIM に SIM ポリシーを割り当てるには、 グループ内の関連する SIM を選択し、[ SIM ポリシーの割り当て] を選択します。

SIM に静的 IP アドレスを割り当てる

パケット コア インスタンスの静的 IP アドレス割り当てを構成すると、プロビジョニングした SIM に対して静的 IP アドレスを割り当てることができます。 静的 IP アドレスの割り当てにより、UE はプライベート モバイル ネットワークに接続するたびに同じ IP アドレスを受け取ります。 静的 IP アドレスは、アプリケーションが同じ IP アドレスを持つ同じデバイスに一貫して接続するようにしたい場合に便利です。

注

  • 各 IP アドレスは、関連データ ネットワークを作成するときに静的 IP アドレス割り当て用に割り当てたプールから取得する必要があります。
  • DN ごとに異なる静的 IP アドレスを同じ SIM に割り当てることができます。

SIM に静的 IP アドレスを割り当てるには、次のステップを実行します。

  1. SIMを含むプライベートモバイルネットワークのリソースを開きます。

  2. リソース メニューからSIMを選択します。

  3. 静的 IP アドレスを割り当てる SIM カードを選択し、[静的 IP の割り当て] を選択します。

    右側に、次のスクリーンショットに示すように、[ 静的 IP 構成の割り当て ] ボックスが表示されます。

    [静的 IP 構成の割り当て] ボックスを示すスクリーンショット。

  4. 次の操作に進みます。

    1. 各 SIM を選択し、各フィールドに適切な値を指定します。
    2. [ 静的 IP 構成の保存] ボタンを選択します。

詳細な手順については、「 既存の SID の管理」を参照してください。

ヒント

SIM グループ内の SIM に静的 IP アドレスを割り当てるには、グループ内の関連する SID を選択し、[静的 IP の割り当て] を選択します。

SIM を変更する

SIM のデバイスの種類は、プロビジョニング後に編集できます。 SIM の他のプロパティを変更する場合は、SIM を削除してから、もう一度プロビジョニングします。

SIM のデバイスの種類を変更するには、次のステップを実行します。

  1. SIM を含むプライベート モバイル ネットワーク を表す Mobile Network リソースを開きます。
  2. リソース メニューから SIM を 選択し、デバイスの種類を変更する SIM を選択します。
  3. [ デバイスの種類の編集 ] ボタンを選択し、デバイスの種類を適切に編集します。

SIM を削除するには、次のステップを実行します。

  1. SIM を含むプライベート モバイル ネットワーク を表す Mobile Network リソースを開きます。
  2. リソース メニューから SIM を 選択し、削除する SIM を選択します。
  3. [ 削除 ] ボタンを選択します。

詳細な手順については、「 既存の SID の管理」を参照してください。

SIM グループの管理

"SIM グループ" を使用すると、管理を容易にするために SIM をカテゴリに分類できます。 たとえば、SIM を目的やオンサイトの場所別に分類したい場合があるかもしれません。

SIM グループに対してカスタマー マネージド キー (CMK) 暗号化を構成している場合は、キー URI とユーザー割り当て ID を変更できます。

ヒント

SIM グループを作成するときに、必要に応じて SIM を追加できます。

SIM グループを作成するには、次のステップを実行します。

  1. SIM グループを追加するプライベート モバイル ネットワークを表す Mobile Network リソースを開きます。
  2. リソース メニューから SIM グループ を選択し、[ 作成 ] ボタンを選択します。
  3. 各フィールドの値を適切に指定します。

既存の SIM グループの暗号化構成を編集するには、次のステップを実行します。

  1. SIM グループを含むプライベート モバイル ネットワークを表す Mobile Network リソースを開きます。
  2. リソース メニューから SIM グループ を選択し、暗号化構成を編集する SIM グループを開きます。
  3. リソース メニューから [暗号化 ] を選択し、適切な変更を行います。

SIM グループを削除するには、次のステップを実行します。

  1. SIM グループを含むプライベート モバイル ネットワークを表す Mobile Network リソースを開きます。
  2. リソース メニューから SIM グループ を選択し、削除する SIM グループを選択します。
  3. [ 削除 ] ボタンを選択します。

SIM グループの管理の詳細な手順については、「 SIM グループの管理」を参照してください。
