クラスターと階層

完了

クラスターと階層により、活動をクラスターに論理的にグループ化することで、プロセスを異なる視点から確認できます。 クラスターを結合することで、プロセスのレベルまたは階層を表示できます。

クラスター

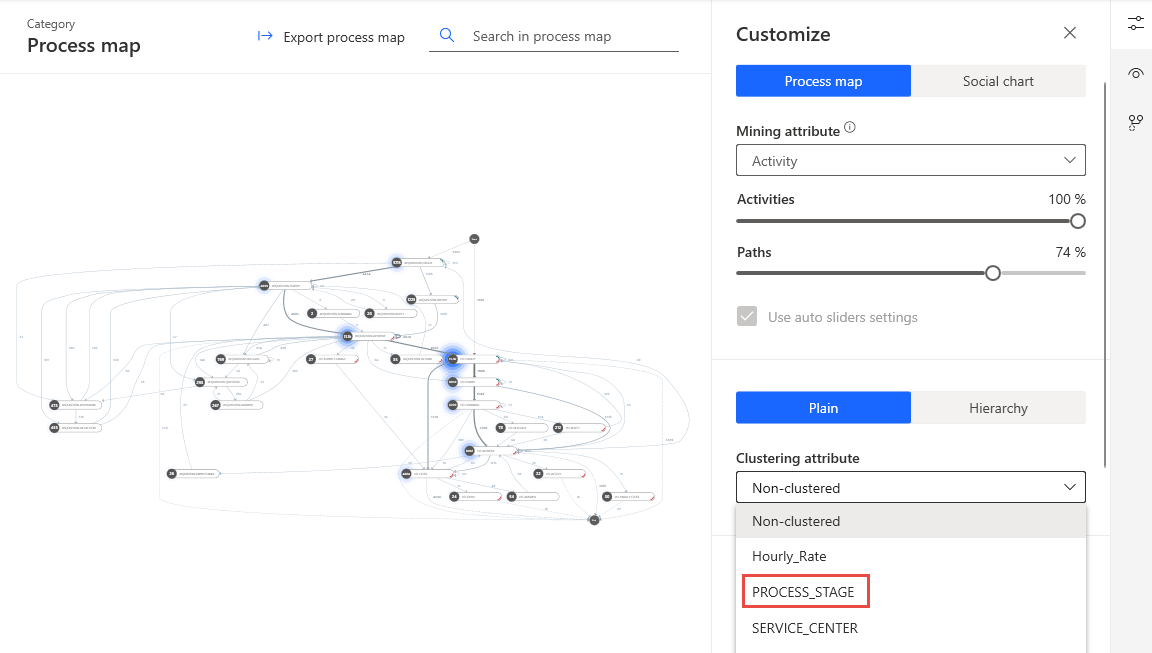

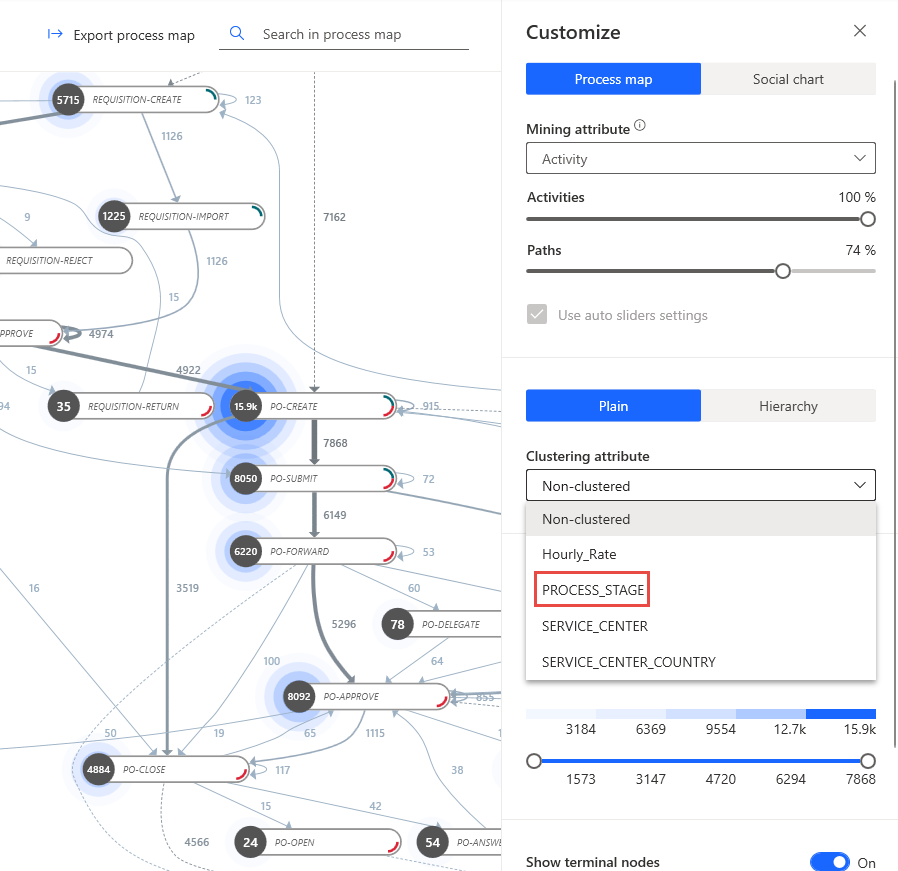

クラスターにより、プロセス マップ ビュー内の活動を視覚的にカプセル化できます。 プロセスにクラスタリング属性が設定されている場合は、クラスターが自動的に作成されます。 クラスタリング属性 ドロップダウン メニューで、クラスターを選択します。 次の画像は、選択された PROCESS_STAGE クラスタリング属性を示しています。

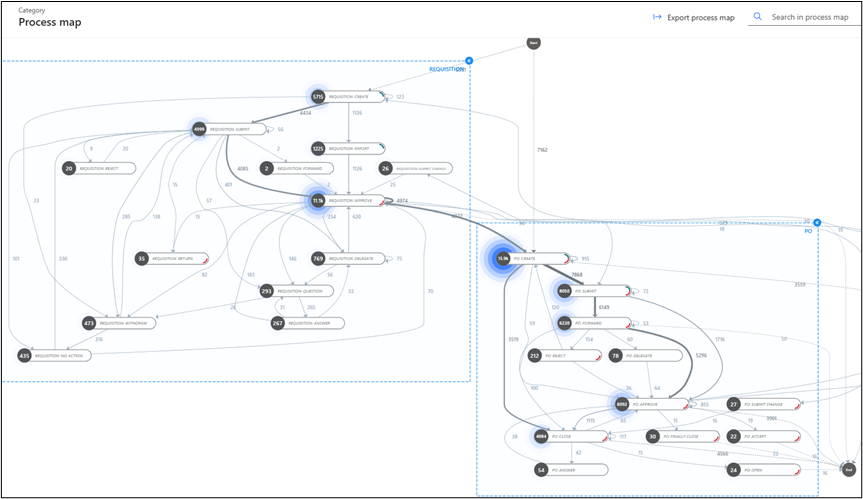

PROCESS_STAGE クラスタリング属性を選択すると、選択されたクラスタリング属性の値に基づき、ノードがシステムによってグループ化され、次に青い破線の長方形で囲まれます。

階層

クラスターを統合することにより、階層を作成できます。 検証ルールを満たしていない場合や、階層を保存できない場合は、システムにより通知が送信されます。

使用可能なクラスタリング属性は、次の前提を満たす必要があります:

• プロセス マップ: 属性活動の各値には、クラスタリング属性の対応する値が 1 つだけ必要です。 空の値にすることもできます (その場合、活動はクラスター外のキャンバスに配置されます)。 たとえば、承認ではクラスタリング属性には必ず値 "管理" が、発注書アーカイブには必ず値 "会計" が設定されていなければなりません。

• ソーシャル グラフ: 属性 "リソース" の各値には、クラスタリング属性の対応する値が 1 つだけ必要です。 これは空の値にすることも可能です。 その場合、リソースはクラスター外のキャンバスに配置されます。 たとえば、John Doe はクラスタリング属性で常に値「CostCenter1」を持つ必要があり、Mary Janeは常に値「CostCenter34」を持つ必要があります。

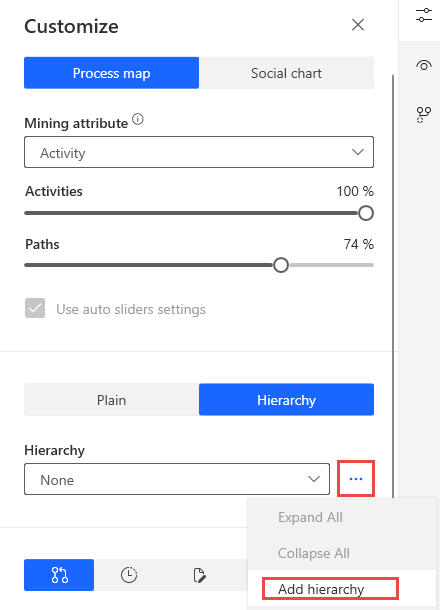

新しい階層を定義するには、カスタマイズ タブの 階層 を選択し、省略記号 (...) メニューを選択してから 階層の追加 を選択します。

次の画像は、プロセス ステージ クラスターとサービス センター クラスターの統合による階層の作成を示しています。

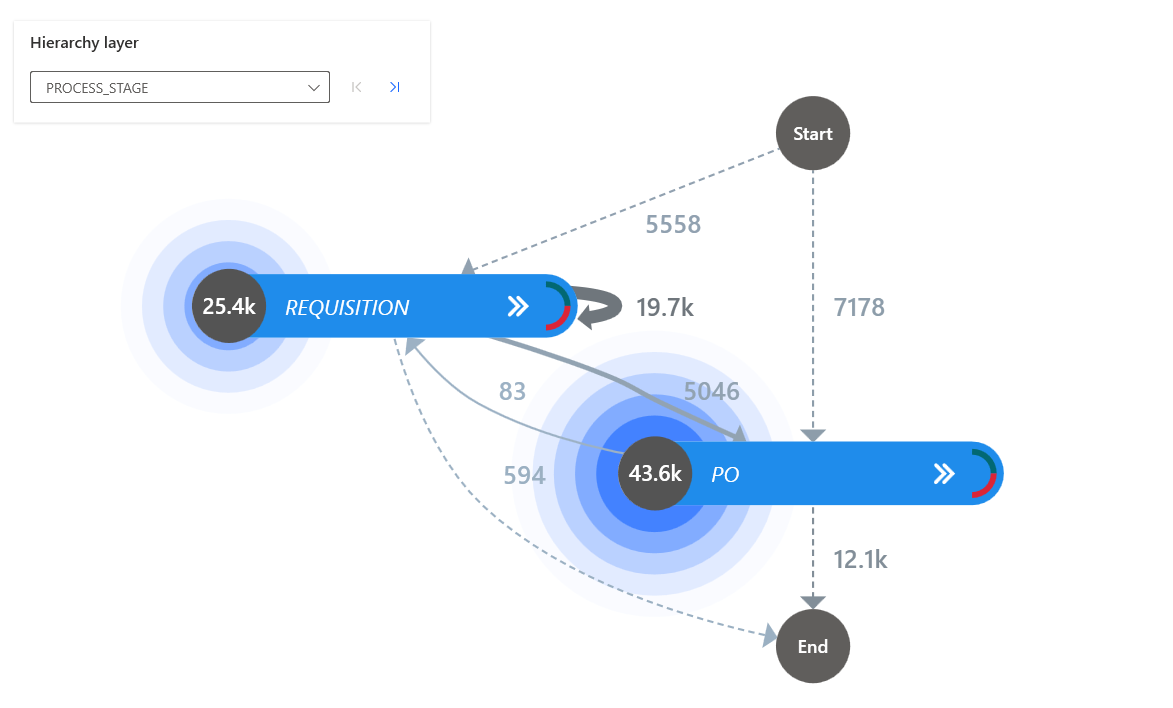

階層のプロセス マップの外観は次の画像のようになります。

クラスターは折りたたんだり、展開したりすることができるため、クラスター内の活動またはリソースを非表示にすることでプロセス マップを簡素化できます。 クラスターを折りたたむには、クラスター境界の右上隅にある二重山閉じ括弧 (<<) を選択します。 クラスターを展開するには、クラスター (青色で強調表示されます) の二重山開き括弧 (>>) を選択します。

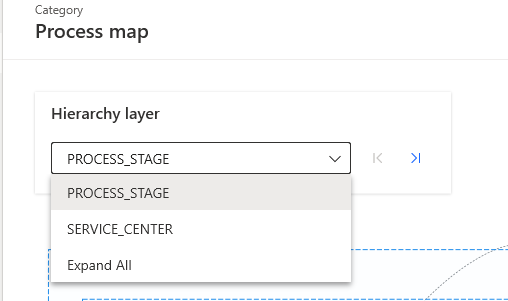

階層の個々のレイヤーを選択することも、すべてのレイヤーを展開することもできます。

クラスターと階層は、プロセス マイニングで複雑なビジネス プロセスを整理、分析、理解するのに役立つ手法です。
