概要

ESP32は、IoTデバイス用に設計された Wi-Fi とデュアルモードBluetoothを内蔵したマイクロコントローラです。モデル2433 ESP32は、BTPのためにWi-Fi接続を運用するTraduci用の12ピンアダプターを搭載したカスタムESP32ボードです。詳細については、Espressif の ESP32 ページを参照してください。モデル2433 ESP32はESP32がTraduciのそり装置として利用されるようにする。詳細については、MCCI または Digilent の Model 2433 ESP32 ページを参照してください。

デバイス名	パラメーター	使用例
ESP32 Wi-Fi	esp32wifi	RunWiFiCoexScenarioTests.bat esp32wifi rn52

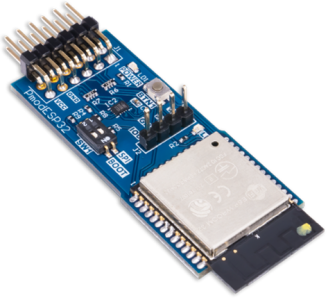

Model 2433 ESP32 マイクロコントローラーボードの写真。

サポートされているテスト

Wi-Fi 共存テスト (Wi-Fi アクセスポイントデバイスとして)

BTP 互換スレッド上の ESP32 デバイス

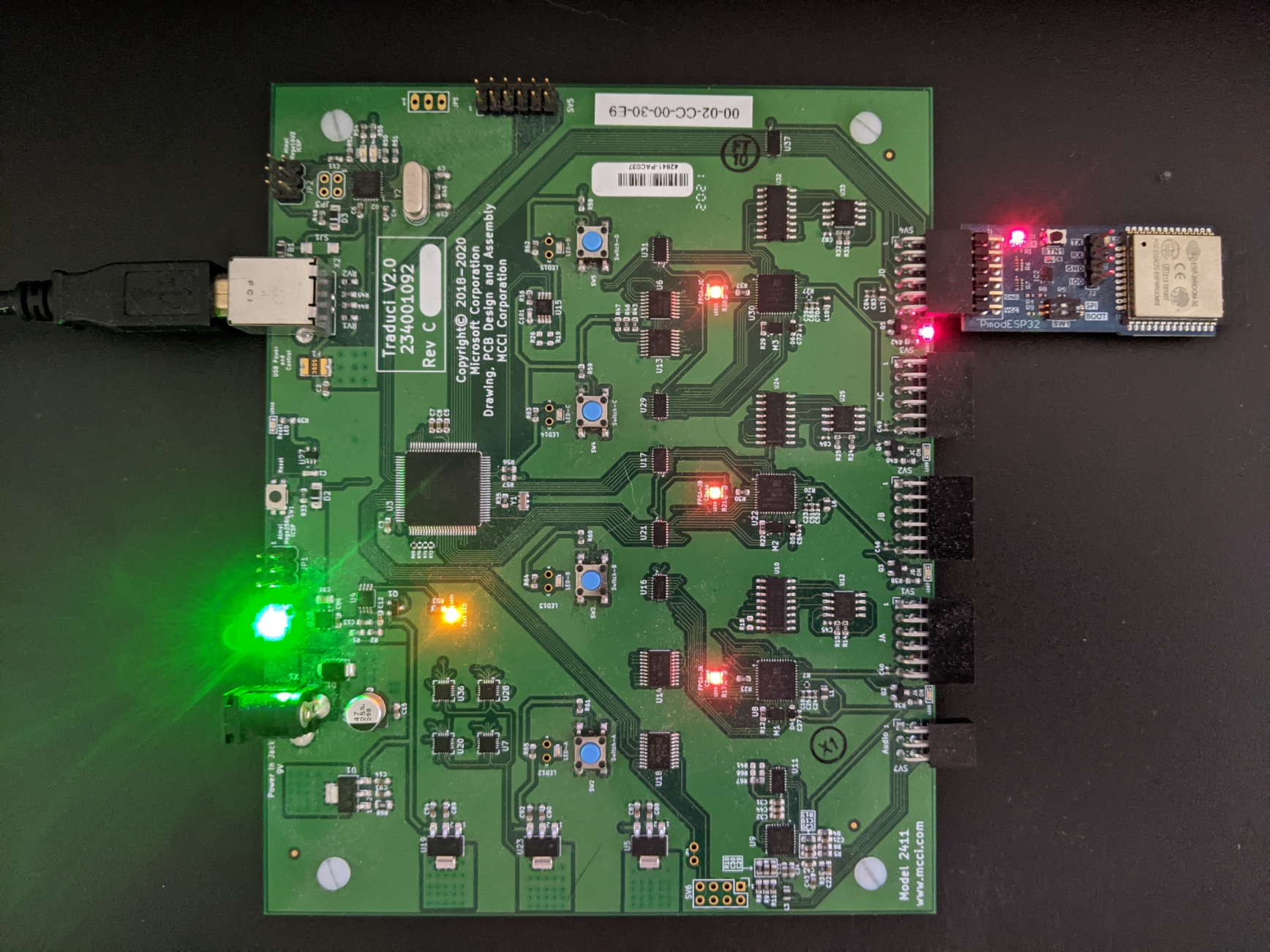

BTP 互換スレッドにマウントされた Model 2433 ESP32 デバイスの写真。

ハードウェア

ESP32 は MCCI 経由で購入できます

ESP32は Digilent経由で購入することもできます。

初めてファームウェアを更新するために必要な Sparkfun FT232RL に相当する UART ブレークアウトボードへの USB シリアル。

はじめに

ESP32 が既に更新されている場合は、Traduci.cmdを使用した ESP32 ファームウェアの更新にスキップします

注

ESP32 デバイスは、"JD" というラベルが付いた Traduci ボード 12 ピンポート にのみ 接続できます。

ESP32 ファームウェアの手動更新

ESP32 ファームウェアを手動で更新することは、BTP Wi-Fi 共存テストで使用するために ESP32 無線を初めてセットアップする場合に必要です。初めてセットアップした後、デバイススレッドのファームウェア更新は Traduci.cmdを介して行うことができます。

Arduino コマンドラインインターフェイスを取得して設定します。
1. arduino-cli の最新バージョンをダウンロードします。
2. まだ行っていない場合は、arduino-cli を PATH 変数に追加します。
3. ESP32 ボードパッケージを取得するには、コマンドプロンプトから次のコマンドを実行します。
```
arduino-cli config init
arduino-cli core update-index
arduino-cli core update-index --additional-urls https://dl.espressif.com/dl/package_esp32_index.json
arduino-cli core install esp32:esp32 --additional-urls https://dl.espressif.com/dl/package_esp32_index.json
```

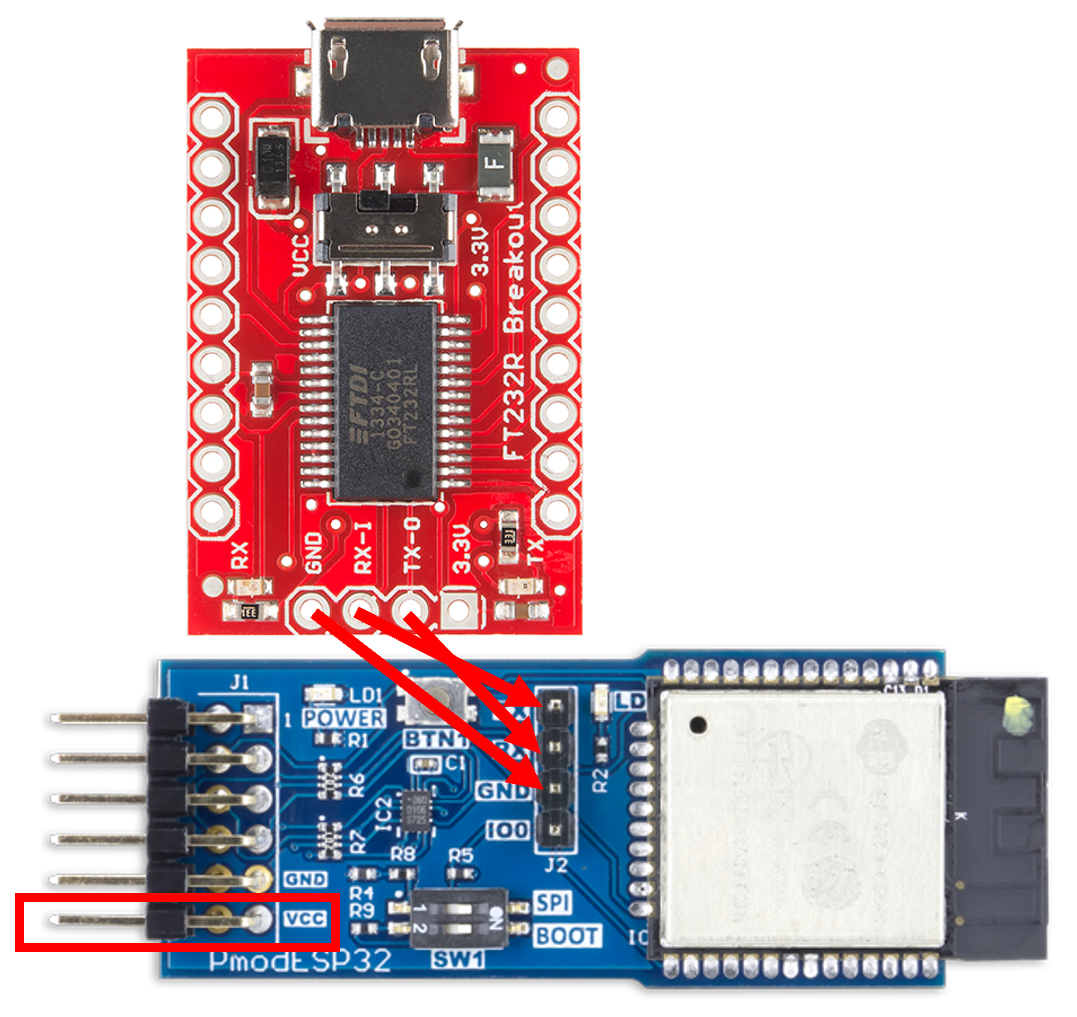

USB シリアルを使用して UART ボードとジャンパーワイヤにハードウェアを接続する
1. シリアルボードの GND を ESP32 の GND に接続する
2. シリアルボードの RX を ESP32 の TX に接続する
3. シリアルボードの TX を ESP32 の RX に接続する
4. ESP32 デバイスを Traduci のポート JD に接続して、電力を供給します。

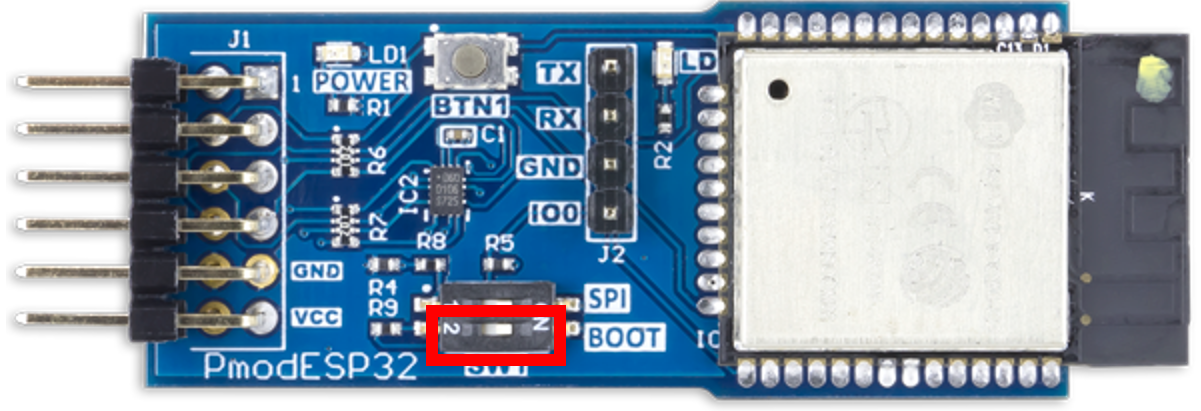

5. SW1 を ON 位置に移動して、ESP32 をブートモードに切り替えます。
6. TraduciCMD.exeを使用して Traduci を介して ESP32 の電源をオンにします。 TraduciCmd.exe -power 4 3
7. USB シリアルを UART ボードに接続する前に、 arduino-cli board list を実行して既存の COM ポートを識別します。
8. Arduino CLI をインストールした PC に USB シリアルを UART ボードに接続します。
9. arduino-cli board listを実行して、UART に関連付けられている新しい COM ポートを USB シリアルボードに識別します。これは、以前に照会されたボードリストに含まれていない COM ポートです。
コマンドプロンプトから次のコマンドを実行して、ファームウェアを ESP32 にアップロードします。 "COMX" の 'X' を、前の手順で識別した COM ポート番号に置き換えます。
```
arduino-cli upload -p COMX --fqbn esp32:esp32:esp32 --input-file C:\BTP\<version>\DeviceFirmware\WiFi-ESP32.ino.bin
```
1. "RTS ピンを使用したハードリセット..." がターミナルに表示されるのを待ち、それによってプロセスが完了したことを示します。
2. TraduciCMD.exeを使用して Traduci 経由で ESP32 の電源をオフにします。 TraduciCmd.exe -power 4 0
3. ブートモードを終了するには、SW1 を OFF の位置に移動します。

Traduci.cmdを使用した ESP32 ファームウェアの更新

ESP32 に既に BTP 互換ファームウェアがインストールされている場合は、Traduci 経由で今後の更新プログラムをインストールできます。 ESP32 をポート JD に接続し、管理者特権のコマンドプロンプトから次のコマンドを実行します。

TraduciCmd.exe -updateesp32firmware

"ESP32 ファームウェアが最新の状態です" がターミナルに表示されるまで待ち、プロセスが完了したことを示します。

フラッシュプロセスでは、USB シリアルボードに UART を使用する必要はありません。 ESP32が手動インストラクションによってBTP互換ファームウェアでプロビジョニングされていない場合、プロセスは失敗します。

特徴

Wi-Fi、Bluetooth LE、Bluetooth通信が可能
アンテナでの 20.5 dBm 出力電力
Traduci を介して配信される更新プログラムを有効にするカスタムファームウェア
SPI および UART インターフェイスを備えた 12 ピン Pmod コネクタ
Wi-Fi ソフトアクセスポイントの作成をサポートします
HTTP Web サーバー機能をサポートします
