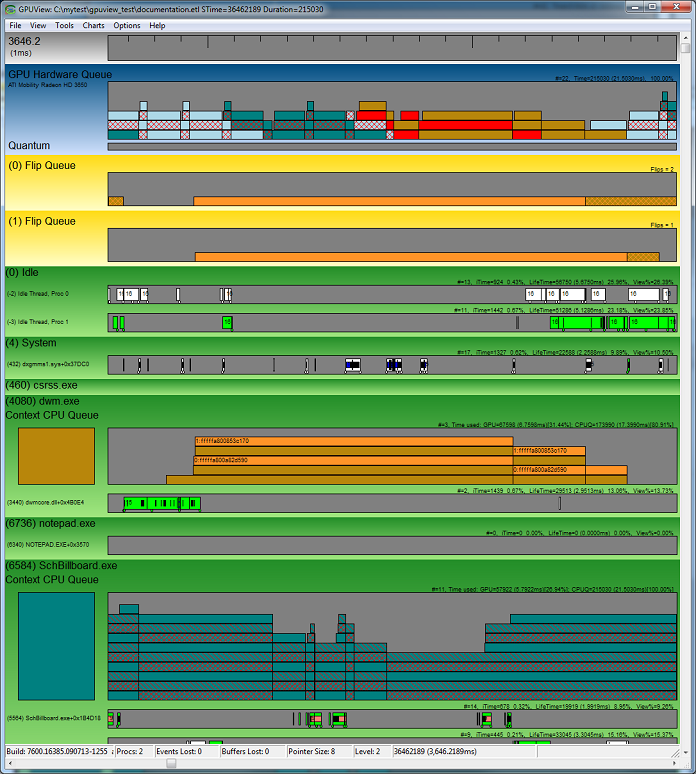

次の図は、GPUView タイムラインの約 1 フレーム分のデータを表すスクリーン ショットを示しています。 イベント ログのデータを拡大すると、元のビューよりも詳細水準器が高くなります。 最初に黒く見えたものは、ズームすると、色、サイズ、位置情報で強調されます。 ETL ファイル内のデータは、論理的な開始操作と論理停止操作に関して対称であることに注意してください。 このロジックにより、GPUView は、オブジェクトまたは機能の有効期間を表す四角形として、さまざまな種類のイベントを表示できます。
機能の有効期間は、UI に四角形または四角形のコレクションとして表示されます。 通常、この機能には、ファイル内の開始位置と終了位置が明確に定義されています。 各機能寿命の詳細については、特定の領域にズームインして表示されます。
