複数の PDP コンテキスト

使用シナリオ

UWP モバイル ブロードバンド アプリでは、複数のパケット データ プロトコル (PDP) コンテキストを利用して、特殊 PDP コンテキストをアクティブ化し、データ トラフィックをルーティングする規則を指定できます。 これらのアプリでは、特定のルーティング先またはすべてのデータ トラフィックに対してルールを作成できます。

モバイル ブロードバンド アプリは、ネットワークとデータを交換する必要がある場合、使用可能なネットワークおよび接続されているネットワークを確認します。 モバイル ブロードバンド アプリにこれらのネットワークに対する特別ルールが設けられている場合は、接続マネージャー API を使用して特殊 PDP コンテキストを開きます。 この接続が正常に確立されると、PDP コンテキストは、この接続のルーティング規則を提供し、ネットワーク API を使用してデータを転送します。 モバイル ブロードバンド アプリでは、NetworkStatusChanged イベントを受信して、いずれかの接続が変更されたかどうか、および新しい接続用に PDP コンテキストを開く必要があるかどうかを確認する場合には、これを繰り返す必要があります。

複数の PDP コンテキストを使用して、プレミアム サービスを有効にできます。

  • 差別化された課金 – 複数の PDP コンテキストを使用して、データや課金の制限を変更できます。 たとえば、Contoso は、顧客向けのデータ バックアップ アプリを開発した通信事業者です。 通信事業者として Contoso は、複数の PDP コンテキストを作成してプレミアム サブスクライバーが無料でアプリを使用できるようにしようと思えばできます。 他のすべてのサブスクライバーは、それを使用するために別途課金されます。

  • リッチ コミュニケーション サービス – 強化された電話帳、強化されたメッセージング、強化された通話など、豊富なコミュニケーション サービスを提供するために GSM Association によって作成されたグローバル イニシアチブ。 リッチ コミュニケーション サービスは、通信事業者間の相互運用性を実現し、既存の資産と機能を使用して高品質で革新的な通信サービスを利用できる新しい方法を提供します。

  • スポンサー接続 – これにより、ユーザーは毎月のデータ使用量に影響を及ぼすことなく、特定の種類のコンテンツにアクセスできます。 コンテンツ プロバイダーは、通信事業者への直接支払い、収益分配契約、またはその他業務上の取り決めにより、通信事業者に払い戻しを行う段取りを決めます。

  • 個人用ホットスポット - 一部の通信事業者は、接続が個人用ホットスポットとして使用されている場合、別料金を請求します。 複数の PDP コンテキストを使用して、この 2 つを区別できます。

詳細については、「複数の PDP コンテキストを使用したアプリの開発」を参照してください。

プライマリ フロー

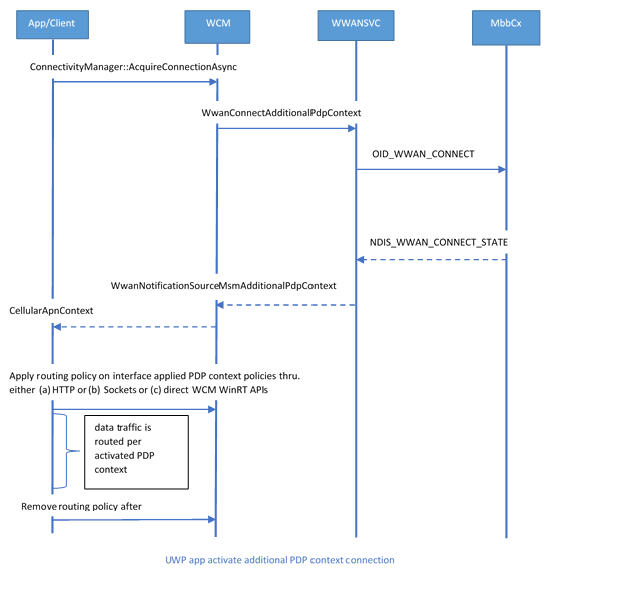

アプリは、追加の PDP コンテキストをアクティブ化します。

Diagram that shows the process of an app activating additional PDP contexts.

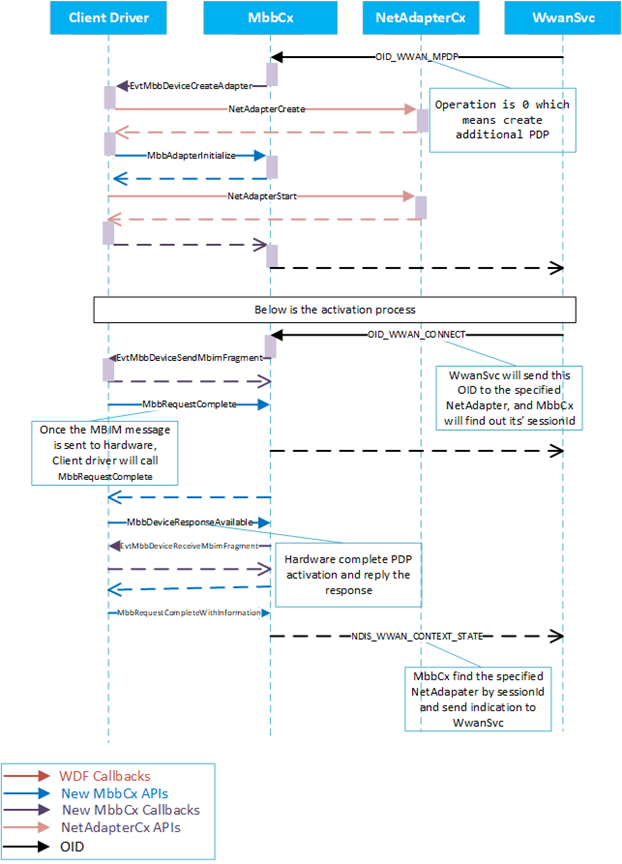

追加の NetAdapter の初期化

Diagram that illustrates the additional NetAdapter initialization process.

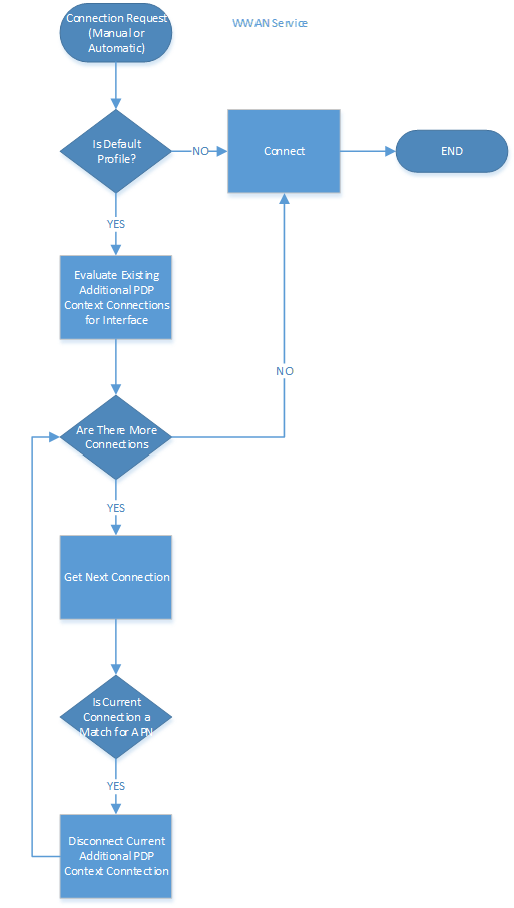

追加の PDP コンテキスト接続のための WwanSvc の決定ロジック

  1. "Is Default Profile" 条件ロジックは適用されなくなったため、再確認して更新します。
  2. WCM では、既定のプロファイルの cost プロパティは使用されなくなりました。
  3. 新しい追加の PDP コンテキスト APN 要求が既定のインターネット APN と一致している場合は、現在の追加の PDP コンテキストを切断します。

Flowchart that demonstrates the decision logic in WWANSVC for connecting additional PDP context connections.

Hardware Lab Kit (HLK) テスト

「HLK のインストール手順」を参照してください。

HLK では、Studio はデバイスの携帯ネットワーク モデム ドライバーに接続し、テスト (Win6_4.MB.GSM.Data.TestMPDP) を実行します。

MB の 複数の PDP コンテキストのトラブルシューティング ガイド

  1. ログの収集とデコードは、MB 収集ログの手順で実行できます。
  2. TextAnalysisTool で .txt ファイルを開く
  3. 基本的な接続フィルターを読み込む

サンプル ログ

e 04-01 12:39:12.798 P4912 T8420 Microsoft-Windows-WWAN-NDISUIO-EVENTS WWAN NDISUIO Event: OID request sent to the driver                                                   0                    Info Microsoft-Windows-WWAN-NDISUIO-EVENTS
e 04-01 12:39:12.798 P4912 T8420 Windows Mobile Broadband Class Driver Event Provider [1] Miniport Request called Request=0xFFFFE3862EFF4A80, OID=0xE010149, OID name=OID_WWAN_MPDP RequestId=0x10F, RequestHandle=0x0, Type=1, InformationLength=32 0                    Info Windows Mobile Broadband Class Driver Event Provider
w 04-01 12:39:12.798 P4912 T8420 mbbcx         [ReqMgr][ReqId=0x04ad] Request created for OID_WWAN_MPDP [RequestContext=0xFFFFE386247597F0 OidRequest=0xFFFFE3862EFF4A80] SET=0x00000001(TRUE) MbbReqMgrCreateRequest requestmanager_cpp702 TRACE_LEVEL_INFORMATION
w 04-01 12:39:12.798 P4912 T8420 mbbcx         [ReqFsm][ReqId=0x04ad] Transition: MbbRequestStateReady -> MbbRequestStateDispatching event=MbbRequestEventDispatch MbbReqMgrQueueEvent  requestmanager_cpp1002 TRACE_LEVEL_INFORMATION
w 04-01 12:39:12.798 P4912 T8420 mbbcx         [ReqMgr][Timer] MbbTimerTypeRequest already armed at 3fc53, not re-arming                            MbbReqMgrTimerArm    requestmanager_cpp1269 TRACE_LEVEL_WARNING
w 04-01 12:39:12.798 P4912 T8420 mbbcx         [ReqMgr][ReqId=0x04ad], IsPoweredRequest [0x00000001(TRUE)], IsSerialized[0x00000001(TRUE)], IsQueueEmpty[0x00000001(TRUE)], DispatchRequest [0x00000000(FALSE)] MbbReqFsmDispatching requestmanager_cpp1522 TRACE_LEVEL_INFORMATION
w 04-01 12:39:12.798 P4912 T8420 mbbcx         MbxDevice::QueuePoweredRequest: WDFREQUEST (0x00001C79D4B06DB8) is sent                              MbxDevice::QueuePoweredRequest mbxdevice_cpp1339 TRACE_LEVEL_INFORMATION
e 04-01 12:39:12.798 P4912 T8420 Windows Mobile Broadband Class Driver Event Provider [1] Miniport REQUEST exited with status=The operation that was requested is pending completion., Request=0xFFFFE3862EFF4A80 0                    Info Windows Mobile Broadband Class Driver Event Provider
w 04-01 12:39:12.808 P0004 T0376 mbbcx         EvtCxPreD0Entry: previousPowerState: 3                                                               EvtCxPreD0Entry      mbxdevice_cpp1583 TRACE_LEVEL_INFORMATION
w 04-01 12:39:12.808 P0004 T0376 cxwmbclass    EvtDeviceD0Entry: previousPowerState: 3                                                              EvtDeviceD0Entry     power_cpp19 TRACE_LEVEL_INFORMATION
w 04-01 12:39:12.808 P0004 T0376 usbbus        Entered Enabled=1                                                                                    MbbBusSetNotificationState businit_c2606 TRACE_LEVEL_INFORMATION
w 04-01 12:39:12.808 P0004 T0376 usbbus        MbbUsbDeviceStartDataPipes: Entered                                                                  MbbUsbDeviceStartDataPipes datapipe_c228 TRACE_LEVEL_INFORMATION
w 04-01 12:39:12.809 P0004 T0376 usbbus        MbbUsbDeviceStartDataPipes: Exited                                                                   MbbUsbDeviceStartDataPipes datapipe_c286 TRACE_LEVEL_INFORMATION
w 04-01 12:39:12.809 P0004 T0376 mbbcx         MbxDevice::PostD0EntryPostHardwareEnabled: previousPowerState: 3                                     MbxDevice::PostD0EntryPostHardwareEnabled mbxdevice_cpp1933 TRACE_LEVEL_INFORMATION
e 04-01 12:39:12.810 P0004 T0376 Microsoft-Windows-NDIS Miniport {c2d9b876-8b20-4cdd-a944-044fd39a97dc}, DeviceState[0x1]                                    Power                0 Microsoft-Windows-NDIS
e 04-01 12:39:12.812 P0004 T0376 Microsoft-Windows-NDIS Miniport {156ce913-cc77-487d-8838-4811ce860b0e}, DeviceState[0x1]                                    Power                0 Microsoft-Windows-NDIS
e 04-01 12:39:12.813 P0004 T0376 Microsoft-Windows-NDIS Miniport {1e58668f-811b-407d-b288-e1f57a432a24}, DeviceState[0x1]                                    Power                0 Microsoft-Windows-NDIS
e 04-01 12:39:12.815 P0004 T0376 Microsoft-Windows-NDIS Miniport {468c0f8c-df7f-4619-85fd-c24ccebdeda3}, DeviceState[0x1]                                    Power                0 Microsoft-Windows-NDIS
w 04-01 12:39:12.815 P0004 T0376 mbbcx         MbxDevice::EnableWakeReasonReporting                                                                 MbxDevice::EnableWakeReasonReporting mbxdevice_cpp2099 TRACE_LEVEL_INFORMATION
w 04-01 12:39:12.815 P0004 T0376 cxwmbclass    EvtDeviceDisarmWakeFromS0: The device is disarmed for wake                                           EvtDeviceDisarmWakeFromS0 power_cpp130 TRACE_LEVEL_INFORMATION
w 04-01 12:39:12.815 P0004 T0376 mbbcx         MbxDevice::DisarmWake: Start                                                                         MbxDevice::DisarmWake mbxdevice_cpp1685 TRACE_LEVEL_INFORMATION
w 04-01 12:39:12.815 P0004 T0376 mbbcx         [ReqMgr][ReqId=0x04ae] Internal Request created [RequestContext=0xFFFFE38624757650]                  MbbReqMgrCreateRequest requestmanager_cpp713 TRACE_LEVEL_INFORMATION
w 04-01 12:39:12.815 P0004 T0376 mbbcx         [ReqFsm][ReqId=0x04ae] Transition: MbbRequestStateReady -> MbbRequestStateDispatching event=MbbRequestEventDispatch MbbReqMgrQueueEvent  requestmanager_cpp1002 TRACE_LEVEL_INFORMATION
w 04-01 12:39:12.815 P0004 T0376 mbbcx         [ReqMgr][Timer] MbbTimerTypeRequest already armed at 3fc53, not re-arming                            MbbReqMgrTimerArm    requestmanager_cpp1269 TRACE_LEVEL_WARNING
w 04-01 12:39:12.815 P0004 T0376 mbbcx         [ReqMgr][ReqId=0x04ae], IsPoweredRequest [0x00000000(FALSE)], IsSerialized[0x00000001(TRUE)], IsQueueEmpty[0x00000001(TRUE)], DispatchRequest [0x00000001(TRUE)] MbbReqFsmDispatching requestmanager_cpp1522 TRACE_LEVEL_INFORMATION
w 04-01 12:39:12.815 P0004 T0376 mbbcx         [ReqFsm][ReqId=0x04ae] Transition: MbbRequestStateDispatching -> MbbRequestStateSendPending event=MbbRequestEventStart MbbReqMgrQueueEvent  requestmanager_cpp1002 TRACE_LEVEL_INFORMATION
e 04-01 12:39:12.815 P0004 T0376 Windows Mobile Broadband Class Driver Event Provider Sending command with the following parameters:
Caller Request Id: 0x0
Driver Request Id: 0
Service Id: {000004ae-cc33-a289-bbbc-4f8bb6b0133e}
Command Name: REDACTED-EMBEDDED-HEXREDACTED-EMBEDDED-HEXREDACTED-EMBEDDED-HEXREDACTED-EMBEDDED-HEXBASIC_NOTIFY_DEVICE_SERVICE_UPDATES
Command Id: 19
Payload Length: 324
Payload: 0x0600000034000000640000009800000028000000C000000018000000D80000001C000000F400000034000000280100001C000000A289CC33BCBB8B4FB6B0133EC2AAE6DF140000000100000002000000030000000400000005000000060000000700000008000000090000000A0000000B0000000C0000000D0000000F000000100000001300000014000000150000001600000017000000533FBEEB14FE44679F9033A223E56C3F050000000100000002000000030000000400000005000000E550A0C85E82479E82F710ABF4C3351F01000000010000001D2B5FF70AA148B2AA5250F15767174E0200000001000000030000003D01DCC5FEF54D050D3ABEF7058E9AAF08000000010000000300000004000000050000000600000007000000080000000A00000068223D049F6C4E0F822D28441FB72340020000000100000002000000 0                    Info Windows Mobile Broadband Class Driver Event Provider
e 04-01 12:39:12.815 P0004 T0376 Windows Mobile Broadband Class Driver Event Provider for OPN Sending command MessageType: 0x3, MessageLength: 372, MessageTransactionId: 533, TotalFragments: 1, CurrentFragment: 0, ServiceId: {a289cc33-bcbb-8b4f-b6b0-133ec2aae6df}, CommandId: 19, CommandType: 1, InformationBufferLength: 324, InformationBuffer: 0x0600000034000000640000009800000028000000C000000018000000D80000001C000000F400000034000000280100001C000000A289CC33BCBB8B4FB6B0133EC2AAE6DF140000000100000002000000030000000400000005000000060000000700000008000000090000000A0000000B0000000C0000000D0000000F000000100000001300000014000000150000001600000017000000533FBEEB14FE44679F9033A223E56C3F050000000100000002000000030000000400000005000000E550A0C85E82479E82F710ABF4C3351F01000000010000001D2B5FF70AA148B2AA5250F15767174E0200000001000000030000003D01DCC5FEF54D050D3ABEF7058E9AAF08000000010000000300000004000000050000000600000007000000080000000A00000068223D049F6C4E0F822D28441FB72340020000000100000002000000 0                    Info Windows Mobile Broadband Class Driver Event Provider for OPN
w 04-01 12:39:12.815 P0004 T0376 usbbus        Sending 372 bytes on control channel                                                                 MbbBusSendMessageFragment businit_c1472 TRACE_LEVEL_INFORMATION
w 04-01 12:39:12.815 P0004 T0376 usbbus        SetActivityIdForRequest succeeded. Set request activityId = 207b1c4a-085c-0001-270f-83205c08d601     SetActivityIdForRequest businit_c1383 TRACE_LEVEL_INFORMATION
e 04-01 12:39:12.815 P0004 T0376 Windows Mobile Broadband Class Driver Event Provider [1] Send encapsulated command MessageType=0x3, MessageLength=372, TransactionId=533, TotalFrags=1, CurrentFrag=0, ServiceId={33cc89a2-bbbc-4f8b-b6b0-133ec2aae6df}, CID=19, CommandType=1, InfoLength=324 0                    Info Windows Mobile Broadband Class Driver Event Provider
w 04-01 12:39:12.815 P0004 T0376 mbbcx         [Util][ReqId=0x04ae][TID=0x00000215] Pending send Fragment 00/01                                     MbbUtilSendMessageFragments util_cpp1269 TRACE_LEVEL_INFORMATION
w 04-01 12:39:12.815 P0000 T0000 usbbus        CompletionRoutine() for request 00001C79D4105668 status=STATUS_SUCCESS                               SendCompletionRoutine businit_c1398 TRACE_LEVEL_INFORMATION
w 04-01 12:39:12.815 P0000 T0000 mbbcx         [Util][ReqId=0x04ae][TID=0x00000215] 01/01 fragment completed with status=STATUS_SUCCESS             MbbUtilSendMessageFragmentComplete util_cpp1401 TRACE_LEVEL_INFORMATION
e 04-01 12:39:12.815 P0000 T0000 Windows Mobile Broadband Class Driver Event Provider Sending command completed with status STATUS_SUCCESS. Command was sent with the following parameters:
