グラフ

Windows Performance Analyzer (WPA) には、いくつかの種類のグラフが用意されています。

折れ線グラフ、積み上げ折れ線グラフ、および積み上げ横棒グラフ

[グラフ エクスプローラー ] ウィンドウから [分析] タブに線、積み上げ線、または積み上げ横棒グラフをドラッグすると、次の図に示すように折れ線グラフとして表示されます

折線グラフ

グラフの外観を変更するには、グラフのタイトルバーの一番右にあるドロップダウン矢印をクリックし、[積み上げ線] または [積み上げ横棒] を選択します。

次の図は、積み上げ折れ線グラフと同じグラフを示しています。

積み上げ折れ線グラフ

次の図は、積み上げ折れ線グラフと同じグラフを示しています。

積み上げ横棒グラフ

積み上げ横棒グラフでは、4 ~ 100 の間隔を指定できます。

フレーム グラフ

フレーム グラフは、テーブルのデータ値をすばやく比較できるグラフ モードです。 各フレーム グラフの幅は、ビューの重み付け値によって決まります。 たとえば、CPU スタックでは、各フレームの太さがその幅で表示されます。 このモードは、特定のセットにデータをフィルター処理した場合に最適です。

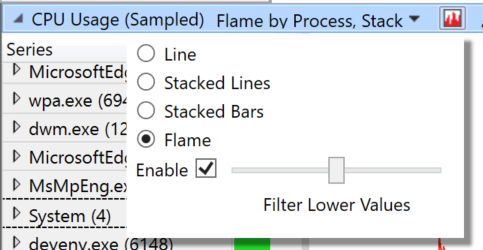

フレーム グラフに切り替えるには、テーブルが金色の棒の左側の列と SUM 集計を含む青色のバーの右側にある 1 つの数値列で構成されていることを確認し、グラフ上部にある [グラフ] メニューから [フレーム] を選択します。 または、[CPU 使用率 (サンプリング)] グラフで、[プロセス、スタックごとのフレーム] プリセット使用します。

WPA の [グラフ] メニュー。

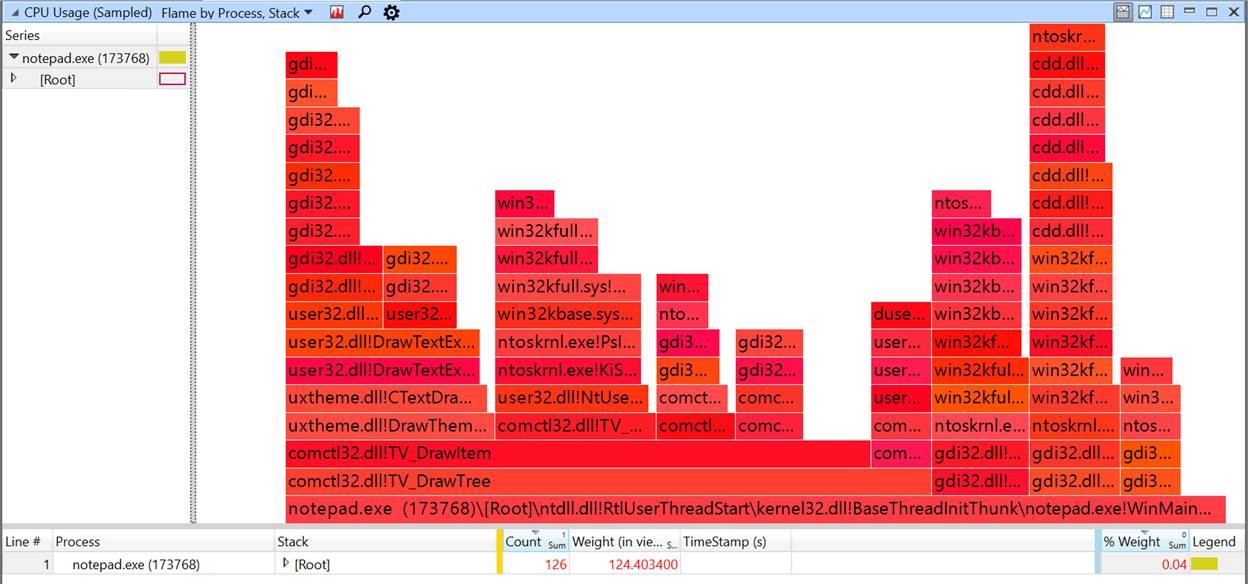

次の図は、サンプリングされた CPU の例と、Notepad.exe にフィルター処理されたスタックを示しています。 このグラフでは、comctl32.dll!TV_DrawTree が現在のフィルター処理されたビューの中で最も大きいフレームです。 ここからスタックをたどって、最も多くの作業量がどこで実行されるかを確認できます。

サンプリングされた CPU と、より小さいセットにフィルター処理されたスタックの例。

テキストの高さが読み取り可能な最小値になると、フレーム グループの名前が表示されます。 データと共にヒントを表示するには、フレーム グラフ内の項目の上にマウス ポインターを置きます。 テーブル内の対応するデータを選択するには、フレーム グループをクリックしてテーブル内にデータを展開するか、テーブル内でフィルター処理し、右クリックしてデータ ビューの [フレームにフィルター処理] をクリックします。

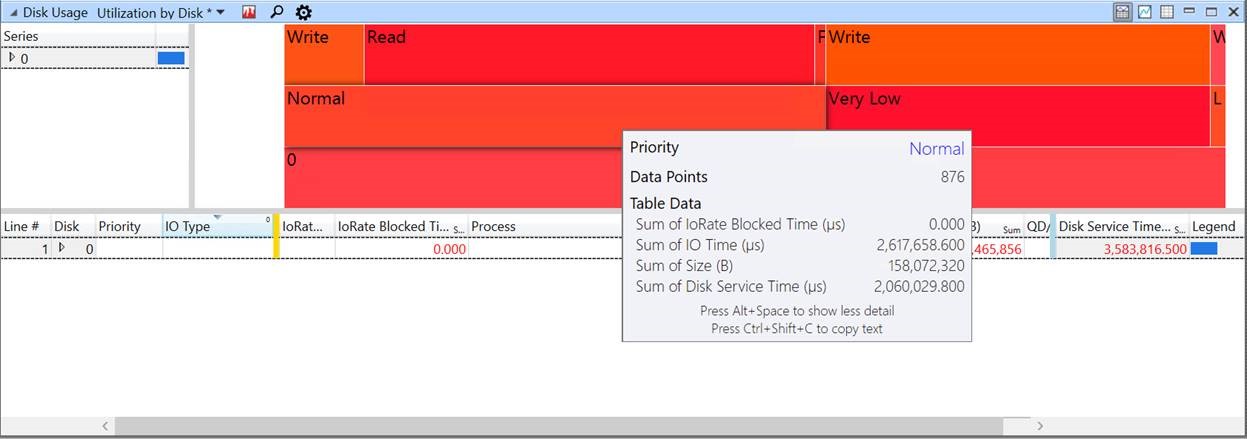

フレーム グラフは、金色のバーの左側にあるグループ化列の任意の順序で構成できます。 次の図は、ディスク使用量とディスク サービス時間のグループ化を示しています。 通常のヒントには、マウス ポインターの下にあるフレーム グループの名前と値が表示されます。

マウス ポインターの下に炎グループの名前と値を表示するツールヒントを含む、ディスク使用量とディスク サービス時間の炎グラフの例。

有効期間グラフ

有効期間グラフには、プロセスなどの個々のカテゴリが横棒に表示され、カテゴリの有効期間を定義します。

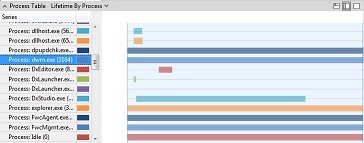

次の図は、プロセスの有効期間グラフを示しています。

プロセスの有効期間グラフ

アクティビティの種類グラフ

アクティビティの種類グラフでは、水平バーがアクティビティの種類を示しています。 各棒には、アクティビティの時間が網掛けされます。 この種類のグラフの詳細にズームインすると、各ディスクの読み取りまたは書き込みにかかった時間などを確認できます。

次の図は、入力および種類別の出力を示しています。

プロセス別の wpa i/o

汎用イベント グラフ

汎用イベント グラフには、記録に含まれるすべての Crimson イベントが表示されます。

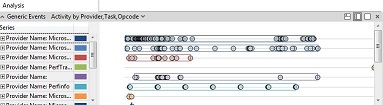

次の図は、汎用イベント グラフの例を示しています。

wpa 汎用イベント グラフ
