このテスト ラボのシナリオでは、DirectAccess が展開されます。
DC1-A server that is configured as a domain controller, Domain Name System (DNS) server, and Dynamic Host Configuration Protocol (DHCP) server.
EDGE1-A server on the internal network that is configured as the first Remote Access server in a Remote Access server cluster. このサーバーには、2つのネットワークアダプターがあり、1つは内部ネットワークに接続されており、もう1つは外部ネットワークに接続されています。
EDGE2-A server on the internal network that is configured as the second Remote Access server in a Remote Access server cluster. このサーバーには、2つのネットワークアダプターがあり、1つは内部ネットワークに接続されており、もう1つは外部ネットワークに接続されています。
APP1-A server on the internal network that is configured as a web and file server, and as an enterprise root certification authority (CA)
APP2-A computer on the internal network that is configured as an IPv4 only web and file server. このコンピューターは、nat64/dns64 機能を強調表示に使用されます。
INET1-A server that is configured as an Internet DNS and DHCP server.
NAT1-A client computer that is configured as a network address translator (NAT) device using Internet Connection Sharing.
CLIENT1-A client computer that is configured as a DirectAccess client that will be used to test DirectAccess connectivity when moving between the internal network, the simulated Internet, and a home network.
テスト ラボは、次をシミュレートする 3 つのサブネットで構成されます。
NAT でインターネットに接続されているホームネット (192.168.137.0/24) という名前のホーム ネットワーク
インターネット サブネット (131.107.0.0/24) によって表される外部ネットワークです。
Corpnet という名前の内部ネットワーク (10.0.0.0/24; 2001:db8:1::/64) リモート アクセス サーバーによって、インターネットから分離します。

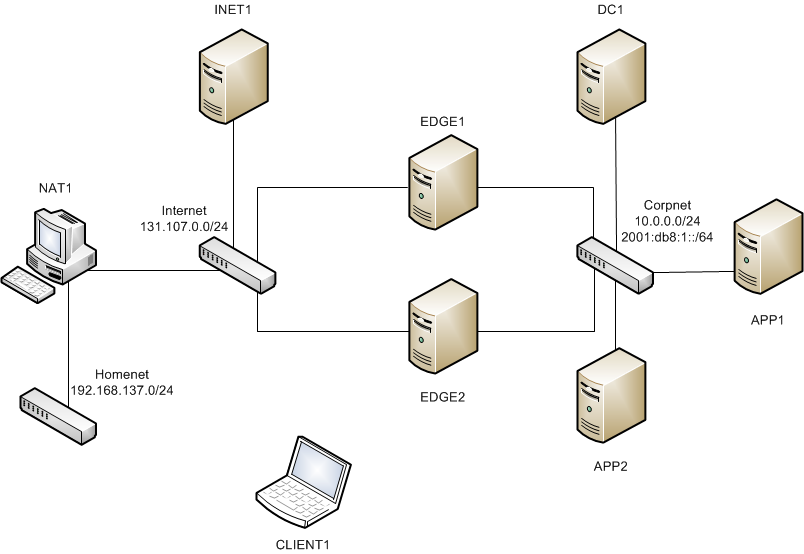

各サブネット上のコンピューターは、次の図に示すように、物理または仮想ハブまたはスイッチを使用して接続します。
