センサーの向き

Accelerometer, Gyrometer、Compass、inclinometer、および OrientationSensor クラスは、参照軸によって定義されます。 これらの軸は、デバイスの参照フレームによって定義され、ユーザーが回転するとデバイスと共に回転します。 アプリが自動回転をサポートし、ユーザーがデバイスを回転させる際にデバイスに合わせて向きを変更する場合は、使用する前に、回転に合わせてセンサー データを調整する必要があります。

• 重要な API:Windows.Devices.Sensors、Windows.Devices.Sensors.Custom

ディスプレイの向きとデバイスの向き

センサーの参照軸を理解するには、ディスプレイの向きとデバイスの向きを区別する必要があります。 表示の向きは、テキストや画像が画面に表示される向きであるのに対し、デバイスの向きはデバイスの物理的な向きです。

Note

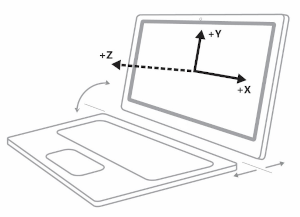

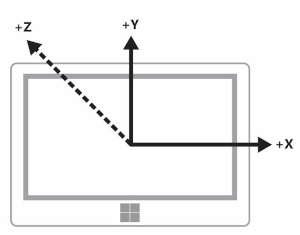

次の図に示すように、正の z 軸はデバイス画面から伸びています。

次の図では、デバイスと表示の向きの両方が Landscape にあります (示されているセンサー軸は横向きに固有です)。

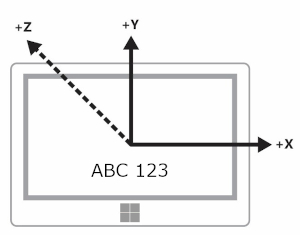

この図は、Landscape での表示とデバイスの向きの両方を示しています。

次の図は、LandscapeFlipped での表示とデバイスの向きの両方を示しています。

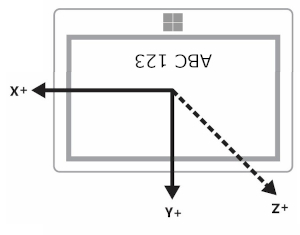

この最後の図は、デバイスの向きが LandscapeFlipped の場合の、Landscape での表示方向を示しています。

DisplayInformation クラスを使用して、GetForCurrentView メソッドと CurrentOrientation プロパティを使用して、方向の値を照会できます。 次に、DisplayOrientations 列挙型と比較してロジックを作成できます。 サポートする方向ごとに、参照軸からその方向への変換をサポートする必要があります。

横向き優先デバイス対縦向き優先デバイス

製造元は、横向き優先デバイスと縦向き優先デバイスの両方を生成します。 参照フレームは、横向き優先デバイス (デスクトップやノート PC など) と縦向き優先デバイス (携帯電話や一部のタブレットなど) によって異なります。 次の表は、横向き優先デバイスと縦優先デバイスの両方のセンサー軸を示しています。

オリエンテーション	横向き優先	縦優先

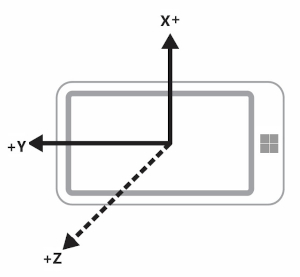

風景

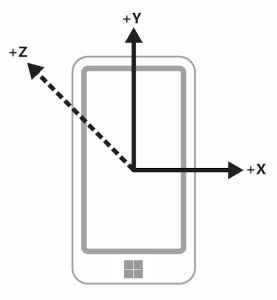

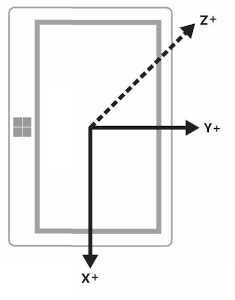

Portrait

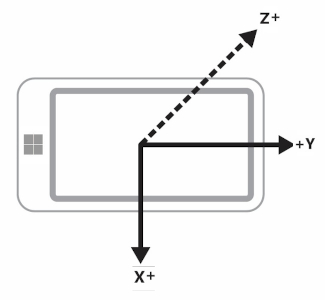

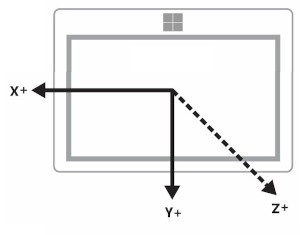

LandscapeFlipped

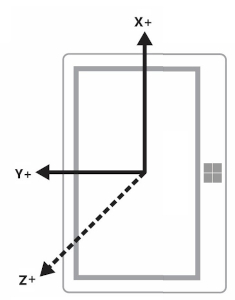

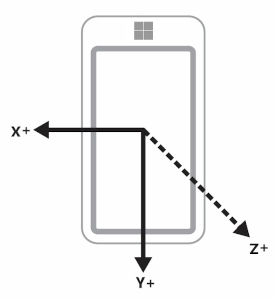

PortraitFlipped

ディスプレイおよびヘッドレス デバイスをブロードキャストするデバイス

一部のデバイスには、ディスプレイを別のデバイスにブロードキャストする機能があります。 たとえば、タブレットを使用して、横向きのプロジェクターにディスプレイをブロードキャストできます。 このシナリオでは、デバイスの向きは、ディスプレイを表示するデバイスではなく、元のデバイスに基づいていることに注意することが重要です。 そのため、加速度計はタブレットのデータを報告します。

さらに、一部のデバイスにはディスプレイがありません。 これらのデバイスでは、これらのデバイスの既定の向きは縦向きです。

画面の向きとコンパスの方位

コンパスの見出しは参照軸に依存するため、デバイスの向きに応じて変化します。 このテーブルに基づいて補正します (ユーザーが北に向いていると仮定します)。

表示の向き	コンパス方位の基準軸	北を向いているときの API のコンパス方位（横向き優先）	北に向いているときの API コンパス方位（縦向き）	コンパス方位補正（横向き優先）	コンパスの方位補正（縦向き優先）
横	-Z	0	270	見出し	(方位 + 90) % 360
縦	Y	90	0	(見出し + 270) % 360	見出し
LandscapeFlipped	Z	180	90	(ヘディング + 180) % 360	(見出し + 270) % 360
PortraitFlipped	Y	270	180	(方位 + 90) % 360	(ヘディング + 180) % 360

正しく見出しを表示するには、表に示すようにコンパスの見出しを変更します。 次のコード スニペットは、これを行う方法を示しています。

private void ReadingChanged(object sender, CompassReadingChangedEventArgs e)
{
    double heading = e.Reading.HeadingMagneticNorth;
    double displayOffset;

    // Calculate the compass heading offset based on
    // the current display orientation.
    // In WinUI 3 desktop apps, use interop to get DisplayInformation for the current window.
    var hWnd = WinRT.Interop.WindowNative.GetWindowHandle(App.Window);
    DisplayInformation displayInfo = DisplayInformation.CreateForWindowId(
        Microsoft.UI.Win32Interop.GetWindowIdFromWindow(hWnd));

    switch (displayInfo.CurrentOrientation)
    {
        case DisplayOrientations.Landscape:
            displayOffset = 0;
            break;
        case DisplayOrientations.Portrait:
            displayOffset = 270;
            break;
        case DisplayOrientations.LandscapeFlipped:
            displayOffset = 180;
            break;
        case DisplayOrientations.PortraitFlipped:
            displayOffset = 90;
            break;
     }

    double displayCompensatedHeading = (heading + displayOffset) % 360;

    // Update the UI...
}

加速度計とジャイロメーターを使用して向きを表示する

次の表は、加速度計とジャイロメーターのデータを表示方向に変換します。

参照軸	X	Y	Z
風景	X	Y	Z
Portrait	Y	-X	Z
LandscapeFlipped	-X	-Y	Z
PortraitFlipped	-Y	X	Z

次のコード例では、これらの変換をジャイロメーターに適用します。

private void ReadingChanged(object sender, GyrometerReadingChangedEventArgs e)
{
    double x_Axis;
    double y_Axis;
    double z_Axis;

    GyrometerReading reading = e.Reading;

    // Calculate the gyrometer axes based on
    // the current display orientation.
    // In WinUI 3 desktop apps, use interop to get DisplayInformation for the current window.
    var hWnd = WinRT.Interop.WindowNative.GetWindowHandle(App.Window);
    DisplayInformation displayInfo = DisplayInformation.CreateForWindowId(
        Microsoft.UI.Win32Interop.GetWindowIdFromWindow(hWnd));
    switch (displayInfo.CurrentOrientation)
    {
        case DisplayOrientations.Landscape:
            x_Axis = reading.AngularVelocityX;
            y_Axis = reading.AngularVelocityY;
            z_Axis = reading.AngularVelocityZ;
            break;
        case DisplayOrientations.Portrait:
            x_Axis = reading.AngularVelocityY;
            y_Axis = -1 * reading.AngularVelocityX;
            z_Axis = reading.AngularVelocityZ;
            break;
        case DisplayOrientations.LandscapeFlipped:
            x_Axis = -1 * reading.AngularVelocityX;
            y_Axis = -1 * reading.AngularVelocityY;
            z_Axis = reading.AngularVelocityZ;
            break;
        case DisplayOrientations.PortraitFlipped:
            x_Axis = -1 * reading.AngularVelocityY;
            y_Axis = reading.AngularVelocityX;
            z_Axis = reading.AngularVelocityZ;
            break;
     }

    // Update the UI...
}

ディスプレイの向きとデバイスの向き

OrientationSensor データは、別の方法で変更する必要があります。 これらの異なる向きは、z 軸に対して反時計回りの回転と考えてください。そのため、ユーザーの向きを取り戻すには、回転を逆にする必要があります。 四元数データの場合、Euler の数式を使用して、参照四元数を持つ回転を定義し、参照回転行列を使用することもできます。

目的の相対方向を取得するには、参照オブジェクトを絶対オブジェクトに乗算します。 この数学は可換ではないことに注意してください。

前の式では、センサー データによって絶対オブジェクトが返されます。

表示の向き	Z 回りの反時計回りの回転	基準四元数（逆回転）	参照回転行列 (逆回転)
風景	0	1 + 0i + 0j + 0k	[1 0 0 0 1 0 0 0 1]
Portrait	90	cos(-45⁰) + (i + j + k)*sin(-45⁰)	[0 1 0 -1 0 0 0 0 1]
LandscapeFlipped	180	0 - i - j - k	[1 0 0 0 1 0 0 0 1]
PortraitFlipped	270	cos(-135⁰) + (i + j + k)*sin(-135⁰)	[0 -1 0 1 0 0 0 0 1]

こちらも参照ください

モーションセンサーと方向センサーの統合
