エッジ検出効果

画像の内容をフィルター処理し、画像のコントラストセクションの端に線を残します。

この効果の CLSID はCLSID_D2D1EdgeDetection。

• 画像の例
• サンプル コード
• Effect プロパティ
• 必要条件
• 関連トピック

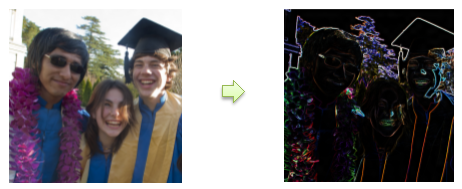

画像の例

サンプル コード

ComPtr<ID2D1Effect> edgeDetectionEffect;
m_d2dContext->CreateEffect(CLSID_D2D1EdgeDetection, &edgeDetectionEffect);

edgeDetectionEffect->SetInput(0, bitmap);
edgeDetectionEffect->SetValue(D2D1_EDGEDETECTION_PROP_STRENGTH, 0.5f);
edgeDetectionEffect->SetValue(D2D1_EDGEDETECTION_PROP_BLUR_RADIUS, 0.0f);
edgeDetectionEffect->SetValue(D2D1_EDGEDETECTION_PROP_MODE, D2D1_EDGEDETECTION_MODE_SOBEL);
edgeDetectionEffect->SetValue(D2D1_EDGEDETECTION_PROP_OVERLAY_EDGES, false);
edgeDetectionEffect->SetValue(D2D1_EDGEDETECTION_PROP_ALPHA_MODE, D2D1_ALPHA_MODE_PREMULTIPLIED);

m_d2dContext->BeginDraw();
m_d2dContext->DrawImage(edgeDetectionEffect.Get());
m_d2dContext->EndDraw();

Effect プロパティ

エッジ検出効果のプロパティは、 D2D1_EDGEDETECTION_PROP 列挙によって定義されます。

要件

要件	値
サポートされている最小のクライアント	Windows 10 [デスクトップ アプリ |Windows ストア アプリ]
サポートされている最小のサーバー	Windows 10 [デスクトップ アプリ |Windows ストア アプリ]
Header	d2d1effects_2.h
ライブラリ	d2d1.lib、dxguid.lib

関連トピック

• ID2D1Effect インターフェイス
