가상 머신 라우팅 문제 진단

아티클
03/05/2024

이 아티클에서는 VM(가상 머신)에서 네트워크 인터페이스에 유효 경로를 보고 라우팅 문제를 진단하는 방법을 설명합니다. Azure에서는 각 가상 네트워크 서브넷에 여러 기본 경로를 만듭니다. 경로 테이블에서 경로를 정의한 다음, 서브넷에 경로 테이블을 연결하여 Azure의 기본 경로를 재정의할 수 있습니다. 가상 네트워크가 온-프레미스 네트워크에 연결된 경우 BGP(경계 게이트웨이 프로토콜)를 통해 만든 경로, Azure의 기본 경로 및 Azure VPN Gateway를 통해 온-프레미스 네트워크에서 전파한 모든 경로의 조합은 서브넷에 있는 모든 네트워크 인터페이스에 유효 경로입니다. 가상 네트워크, 네트워크 인터페이스 또는 라우팅 개념을 잘 모르는 경우 가상 네트워크 개요, 네트워크 인터페이스 및 라우팅 개요를 참조하세요.

시나리오

VM에 연결하려고 하지만 연결에 실패합니다. VM에 액세스할 수 없는 이유를 확인하기 위해 Azure Portal, PowerShell 또는 Azure CLI를 사용하여 네트워크 인터페이스에 대한 유효 경로를 볼 수 있습니다.

다음 단계에서는 유효 경로를 볼 수 있는 기존 VM이 있다고 가정합니다. 기존 VM이 없는 경우 먼저 Linux 또는 Windows VM을 배포하여 이 아티클의 작업을 완료합니다. 이 문서에 있는 예제는 myVMNic1이라는 네트워크 인터페이스가 있는 myVM이라는 VM에 대한 것입니다. VM 및 네트워크 인터페이스는 myResourceGroup이라는 리소스 그룹에 있고, 미국 동부 영역에 있습니다. 해당 단계에서 문제를 진단하는 VM에 대해 적절히 값을 변경합니다.

Azure Portal을 사용하여 진단

필요한 권한이 있는 Azure 계정으로 Azure Portal에 로그인합니다.
Azure Portal 맨 위에 있는 검색 상자에 실행 중 상태인 VM의 이름을 입력합니다. 검색 결과에 VM의 이름이 나타나면 선택합니다.
왼쪽의 설정에서 네트워킹을 선택하고 이름을 선택하여 네트워크 인터페이스 리소스로 이동합니다.

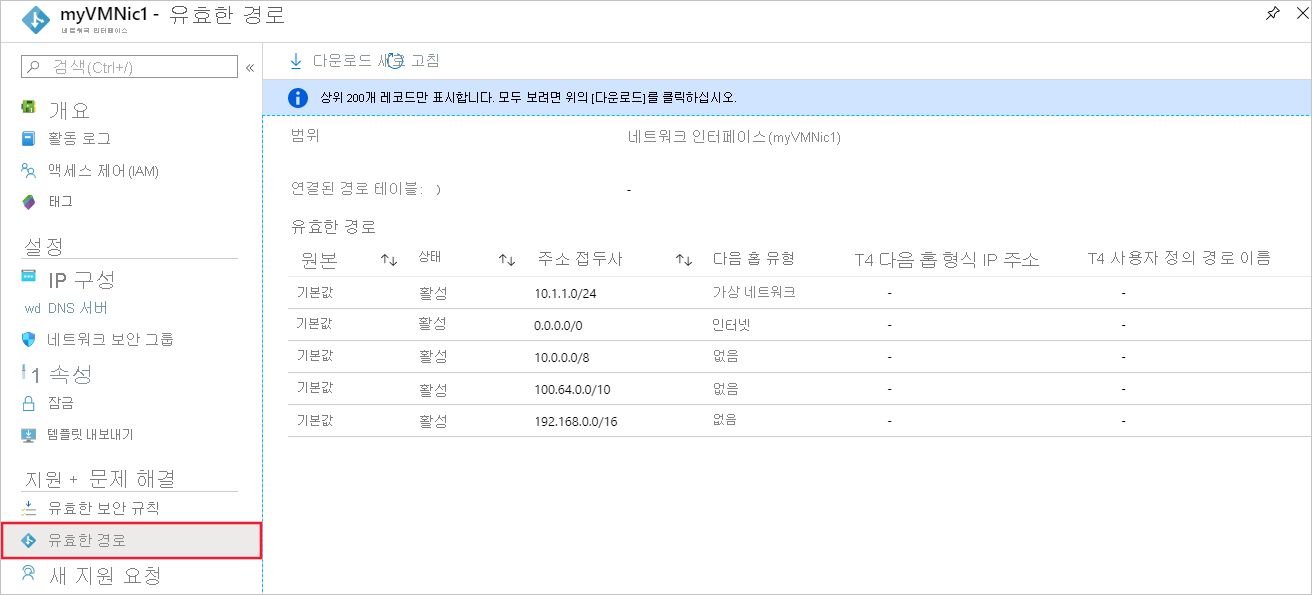

왼쪽에서 유효 경로를 선택합니다. myVMNic1이라는 네트워크 인터페이스의 유효 경로는 다음 그림과 같습니다.

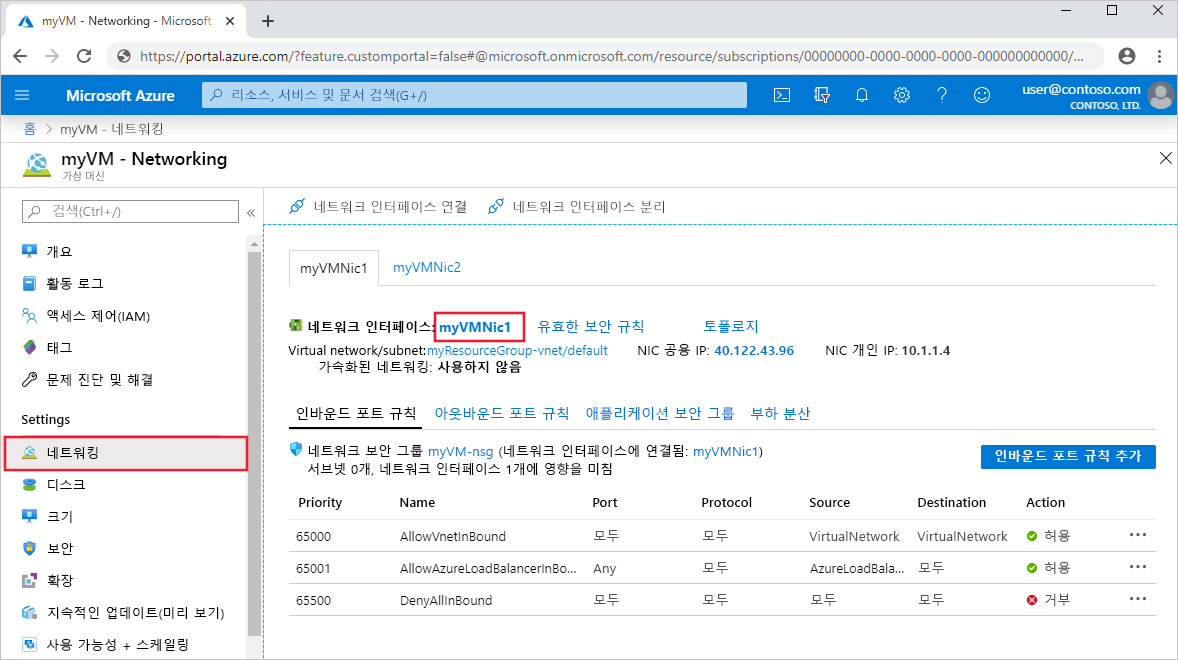

VM에 연결된 여러 네트워크 인터페이스가 있는 경우 선택하여 모든 네트워크 인터페이스에 대한 유효 경로를 볼 수 있습니다. 각 네트워크 인터페이스가 다른 서브넷에 있을 수 있으므로 각 네트워크 인터페이스의 유효 경로는 다를 수 있습니다.

이전 그림에 표시된 예제에서 나열된 경로는 각 서브넷에 대해 Azure에서 만든 기본 경로입니다. 목록에는 적어도 하나의 경로가 있지만 추가 경로가 있을 수 있습니다. 기능에 따라 다른 가상 네트워크와 피어링되거나 Azure VPN Gateway를 통해 온-프레미스 네트워크에 연결된 가상 네트워크에서 사용하도록 설정할 수 있습니다. 각 경로 및 네트워크 인터페이스에 표시될 수 있는 다른 경로에 대해 자세히 알아보려면 가상 네트워크 트래픽 라우팅을 참조하세요. 목록에 경로가 많은 경우 경로 목록을 사용하여 .csv 파일을 다운로드하기 위해 다운로드를 선택하는 것이 용이합니다.

이전 단계에서 유효 경로는 VM을 통해 표시되지만 다음을 통해서도 유효 경로를 볼 수 있습니다.

개별 네트워크 인터페이스: 네트워크 인터페이스를 보는 방법을 알아봅니다.
개별 경로 테이블: 경로 테이블을 보는 방법을 알아봅니다.

PowerShell을 사용하여 진단

참고 항목

Azure Az PowerShell 모듈을 사용하여 Azure와 상호 작용하는 것이 좋습니다. 시작하려면 Azure PowerShell 설치를 참조하세요. Az PowerShell 모듈로 마이그레이션하는 방법에 대한 자세한 내용은 Azure PowerShell을 AzureRM에서 Azure로 마이그레이션을 참조하세요.

Azure Cloud Shell 뒤에 오는 명령을 실행하거나 또는 컴퓨터에서 PowerShell을 실행합니다. Azure Cloud Shell은 무료 대화형 셸입니다. 공용 Azure 도구가 사전 설치되어 계정에서 사용하도록 구성되어 있습니다. 컴퓨터에서 PowerShell을 실행하는 경우 Azure PowerShell 모듈 버전 1.0.0이상이 필요합니다. 컴퓨터에서 Get-Module -ListAvailable Az을 실행하여 설치된 버전을 확인합니다. 업그레이드해야 하는 경우 Azure PowerShell 모듈 설치를 참조하세요. PowerShell을 로컬로 실행 중인 경우 Connect-AzAccount를 실행하여 필요한 권한을 가진 계정으로 Azure에 로그인해야 합니다.

Get-AzEffectiveRouteTable을 사용하여 네트워크 인터페이스에 대한 유효 경로를 가져옵니다. 다음 예제에서는 myVMNic1이라는 네트워크 인터페이스의 유효 경로를 가져옵니다. myResourceGroup이라는 이름의 리소스 그룹에 있습니다.

Get-AzEffectiveRouteTable `
  -NetworkInterfaceName myVMNic1 `
  -ResourceGroupName myResourceGroup `
  | Format-Table

출력에 반환되는 정보를 이해하려면 라우팅 개요를 참조하세요. 출력은 VM이 실행 중 상태인 경우에만 반환됩니다. VM에 연결된 여러 네트워크 인터페이스가 있는 경우 각 네트워크 인터페이스에 대한 유효 경로를 볼 수 있습니다. 각 네트워크 인터페이스가 다른 서브넷에 있을 수 있으므로 각 네트워크 인터페이스의 유효 경로는 다를 수 있습니다. 여전히 통신 문제가 있는 경우 추가 진단 및 고려 사항을 참조하세요.

네트워크 인터페이스의 이름을 알지 못하지만 네트워크 인터페이스가 연결된 VM의 이름을 아는 경우 다음 명령은 VM에 연결된 모든 네트워크 인터페이스의 ID를 반환합니다.

$VM = Get-AzVM -Name myVM `
  -ResourceGroupName myResourceGroup
$VM.NetworkProfile

다음 예제와 유사한 출력이 표시됩니다.

NetworkInterfaces
-----------------
{/subscriptions/<ID>/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkInterfaces/myVMNic1

이전 출력에서 네트워크 인터페이스 이름은 myVMNic1입니다.

Azure CLI를 사용하여 진단

Azure Cloud Shell 뒤에 오는 명령 또는 컴퓨터에서 CLI를 사용하여 실행할 수 있습니다. 이 아티클에서는 Azure CLI 버전 2.0.32 이상이 필요합니다. 설치되어 있는 버전을 확인하려면 az --version을 실행합니다. 설치 또는 업그레이드해야 하는 경우 Azure CLI 설치를 참조하세요. Azure CLI를 로컬로 실행 중인 경우 az login를 실행하고 필요한 권한을 가진 계정으로 Azure에 로그인해야 합니다.

az network nic show-effective-route-table을 사용하여 네트워크 인터페이스에 대한 유효 경로를 가져옵니다. 다음 예제에서는 myVMNic1이라는 네트워크 인터페이스의 유효 경로를 가져옵니다. myResourceGroup이라는 이름의 리소스 그룹에 있습니다.

az network nic show-effective-route-table \
  --name myVMNic1 \
  --resource-group myResourceGroup

az vm show \
  --name myVM \
  --resource-group myResourceGroup

문제 해결

라우팅 문제를 해결하는 작업은 일반적으로 다음으로 구성됩니다.

사용자 지정 경로를 추가하여 Azure의 기본 경로를 재정의합니다. 자세한 내용은 사용자 지정 경로를 추가하는 방법을 알아봅니다.
원하지 않는 위치에 경로를 만들 수 있는 사용자 지정 경로를 변경하거나 제거합니다. 사용자 지정 경로를 변경 또는 삭제하는 방법을 알아봅니다.
사용자 지정 경로를 포함하는 경로 테이블이 네트워크 인터페이스가 있는 서브넷에 연결되었는지 확인합니다. 서브넷에 경로 테이블을 연결하는 방법을 알아봅니다.
배포한 Azure VPN Gateway 또는 네트워크 가상 어플라이언스가 작동할 수 있는지 확인합니다. Network Watcher의 VPN 진단 기능을 사용하여 Azure VPN Gateway에 발생한 문제를 확인합니다.

여전히 통신 문제가 있는 경우 고려할 사항 및 추가 진단을 참조하세요.

고려 사항

통신 문제를 해결하려고 할 때 다음 사항을 고려합니다.

라우팅은 정의한 경로, BGP(Border Gateway Protocol) 및 시스템 경로 중 LPM(접두사 최대 길이 일치)에 기반합니다. 동일한 LPM 일치가 포함된 경로가 두 개 이상 있으면 경로 개요에 나열된 순서대로 해당 원점에 따라 경로가 선택됩니다. 유효 경로를 사용하면 사용 가능한 모든 경로를 기준으로 LPM 일치에 해당하는 유효 경로만 표시될 수 있습니다. 네트워크 인터페이스에 대해 경로가 평가되는 방법이 표시되면 VM으로부터 연결에 영향을 미칠 수 있는 특정 경로 문제를 훨씬 더 쉽게 해결할 수 있습니다.
VirtualAppliance를 다음 홉 형식으로 사용하여 NVA(네트워크 가상 어플라이언스)에 대한 사용자 지정 경로를 정의하는 경우 트래픽을 수신하는 NVA에 IP 전달이 사용되도록 설정되어 있는지 확인합니다. 그렇지 않으면 패킷이 삭제됩니다. 네트워크 인터페이스에 IP 전달을 사용하는 방법에 대해 자세히 알아봅니다. 또한 운영 체제 또는 NVA 내의 애플리케이션은 네트워크 트래픽을 전달하고 작업을 수행하도록 구성되어야 합니다.
0.0.0.0/0에 대한 경로를 만든 경우 모든 아웃바운드 인터넷 트래픽은 NVA 또는 VPN Gateway 등 사용자가 지정한 다음 홉으로 라우팅됩니다. 이러한 경로 생성을 흔히 강제 터널링이라고 합니다. 다음 홉이 트래픽을 처리하는 방법에 따라 인터넷에서 VM으로 RDP 또는 SSH 프로토콜을 사용하는 원격 연결은 이 경로에서 작동하지 않을 수 있습니다. 다음과 같이 강제 터널링을 사용하도록 설정할 수 있습니다.
- 사이트 간 VPN을 사용하는 경우 VPN Gateway라는 다음 홉 형식을 사용하여 경로를 만듭니다. 강제 터널링을 구성하는 방법에 대해 자세히 알아봅니다.
- 사이트 간 VPN 또는 ExpressRoute 회로를 사용할 때 가상 네트워크 게이트웨이를 통해 BGP에 0.0.0.0/0(기본 경로)을 보급하는 경우입니다. 사이트 간 VPN 또는 ExpressRoute에서 BGP를 사용하는 방법을 자세히 알아봅니다.
가상 네트워크 피어링 트래픽이 제대로 작동하려면 피어링된 가상 네트워크의 접두사 범위에 대해 VNet 피어링이라는 다음 홉 형식의 시스템 경로가 존재해야 합니다. 이러한 경로가 존재하지 않고 가상 네트워크 피어링 링크 연결이 연결됨 상태인 경우:
- 몇 초 정도 기다렸다가 다시 시도합니다. 새로 설정된 피어링 연결인 경우 경우에 따라 서브넷에 있는 모든 네트워크 인터페이스로 경로를 전파하는 데 시간이 더 오래 걸립니다. 가상 네트워크 피어링에 대한 자세한 내용은 가상 네트워크 피어링 개요 및 가상 네트워크 피어링 관리를 참조하세요.
- 네트워크 보안 그룹 규칙이 통신에 영향을 미칠 수 있습니다. 자세한 내용은 가상 머신 네트워크 트래픽 필터 문제 진단을 참조하세요.
Azure가 각 Azure 네트워크 인터페이스에 기본 경로를 할당하지만 여러 네트워크 인터페이스가 VM에 연결된 경우 주 네트워크 인터페이스만이 VM의 운영 체제 내에서 기본 경로(0.0.0.0/0) 또는 게이트웨이가 할당됩니다. Windows 또는 Linux VM에 연결된 보조 네트워크 인터페이스에 대한 기본 경로를 만드는 방법을 알아봅니다. 기본 및 보조 네트워크 인터페이스에 대해 자세히 알아봅니다.

추가 진단

위치에 전송된 트래픽에 다음 홉 형식을 결정하기 위해 간단한 테스트를 실행하려면 Azure Network Watcher의 다음 홉 기능을 사용합니다. 다음 홉 형식을 통해 지정된 위치에 전송된 트래픽의 다음 홉 형식을 알 수 있습니다.
VM의 네트워크 통신 실패를 일으키는 경로가 없으면 VM의 운영 체제 내에서 실행되는 방화벽 소프트웨어로 인해 문제가 발생할 수 있습니다.
VPN Gateway 또는 NVA를 통해 온-프레미스 디바이스에 대한 강제 터널링 트래픽이 있는 경우 디바이스에 대한 라우팅을 구성하는 방법에 따라 인터넷을 통해 VM에 연결하지 못할 수 있습니다. 디바이스에 구성한 라우팅이 트래픽을 VM의 공개 또는 개인 IP 주소로 라우팅했는지 확인합니다.
Network Watcher의 연결 문제 해결 기능을 사용하여 아웃바운드 통신 문제의 라우팅, 필터링 및 OS 내 원인을 확인합니다.

다음 단계

테이블 및 경로 라우팅에 대한 모든 작업, 속성 및 설정에 대해 알아봅니다.
모든 다음 홉 형식, 시스템 경로 및 Azure에서 경로를 선택하는 방법에 대해 자세히 알아봅니다.
