Azure PowerShell을 사용하여 URL을 기반으로 웹 트래픽 라우팅

Azure PowerShell을 사용하여 애플리케이션 액세스에 사용되는 URL을 기반으로 확장 가능한 특정 서버 풀로 웹 트래픽 라우팅을 구성할 수 있습니다. 이 문서에서는 가상 머신 확장 집합을 사용하여 백 엔드 풀이 3개 있는 Azure Application Gateway를 만듭니다. 각 백 엔드 풀은 공통 데이터, 이미지 및 비디오와 같은 특정 목적을 갖습니다. 트래픽을 별도의 풀에 라우팅하면 고객이 필요할 때 필요한 정보를 얻을 수 있습니다.

트래픽을 라우팅하려면 웹 트래픽이 풀의 올바른 서버에 도착하도록 특정 포트에서 수신 대기하는 수신기에 할당되는 라우팅 규칙을 만듭니다.

이 문서에서는 다음 방법을 설명합니다.

  • 네트워크 설정
  • 수신기, URL 경로 맵 및 규칙 만들기
  • 확장 가능한 백 엔드 풀 만들기

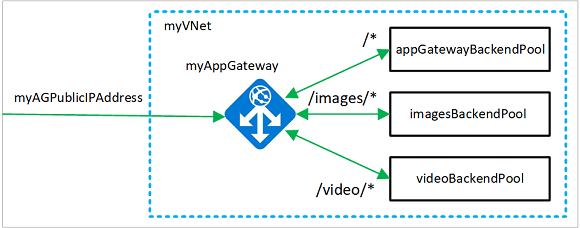

URL 라우팅 예제

원하는 경우 Azure CLI 또는 Azure Portal을 사용하여 이 절차를 완료할 수 있습니다.

Azure 구독이 아직 없는 경우 시작하기 전에 체험 계정을 만듭니다.

참고 항목

Azure Az PowerShell 모듈을 사용하여 Azure와 상호 작용하는 것이 좋습니다. 시작하려면 Azure PowerShell 설치를 참조하세요. Az PowerShell 모듈로 마이그레이션하는 방법에 대한 자세한 내용은 Azure PowerShell을 AzureRM에서 Azure로 마이그레이션을 참조하세요.

Azure Cloud Shell

Azure는 브라우저를 통해 사용할 수 있는 대화형 셸 환경인 Azure Cloud Shell을 호스트합니다. Cloud Shell에서 Bash 또는 PowerShell을 사용하여 Azure 서비스 작업을 수행할 수 있습니다. 로컬 환경에 아무 것도 설치할 필요 없이 Azure Cloud Shell의 미리 설치된 명령을 사용하여 이 문서의 코드를 실행할 수 있습니다.

Azure Cloud Shell을 시작하려면 다음을 수행합니다.

옵션 예제/링크
코드 또는 명령 블록의 오른쪽 상단에서 시도를 선택합니다. 시도를 선택해도 코드 또는 명령이 Cloud Shell에 자동으로 복사되지 않습니다. Azure Cloud Shell에 대한 사용 예제를 보여 주는 스크린샷
https://shell.azure.com으로 이동하거나 Cloud Shell 시작 단추를 선택하여 브라우저에서 Cloud Shell을 엽니다. Azure Cloud Shell을 시작하는 단추입니다.
Azure Portal의 오른쪽 위에 있는 메뉴 모음에서 Cloud Shell 단추를 선택합니다. Azure Portal의 Cloud Shell 단추를 보여 주는 스크린샷

Azure Cloud Shell을 사용하려면:

  1. Cloud Shell을 시작합니다.

  2. 코드 블록(또는 명령 블록)에서 복사 단추를 선택하여 코드 또는 명령을 복사합니다.

  3. Windows 및 Linux에서 Ctrl+Shift+V를 선택하거나 macOS에서 Cmd+Shift+V를 선택하여 코드 또는 명령을 Cloud Shell 세션에 붙여넣습니다.

  4. Enter를 선택하여 코드 또는 명령을 실행합니다.

PowerShell을 로컬로 설치하고 사용하도록 선택하는 경우, 이 문서에는 Azure PowerShell 모듈 버전 1.0.0 이상이 필요합니다. 버전을 확인하려면 Get-Module -ListAvailable Az을 실행합니다. 업그레이드해야 하는 경우 Azure PowerShell 모듈 설치를 참조하세요. 또한 PowerShell을 로컬로 실행하는 경우 Login-AzAccount를 실행하여 Azure와 연결해야 합니다.

리소스를 만드는 데 필요한 시간 때문에 이 절차를 완료하는 데 최대 90분이 걸릴 수 있습니다.

리소스 그룹 만들기

애플리케이션의 모든 리소스를 포함하는 리소스 그룹을 만듭니다.

New-AzResourceGroup을 사용하여 Azure 리소스 그룹을 만듭니다.

New-AzResourceGroup -Name myResourceGroupAG -Location eastus

네트워크 리소스 만들기

기존 가상 네트워크를 사용하거나 새로운 가상 네트워크를 만들지에 관계 없이 애플리케이션 게이트웨이에만 사용되는 서브넷이 포함되어 있는지 확인해야 합니다. 이 문서에서는 애플리케이션 게이트웨이의 서브넷 및 확장 집합의 서브넷을 만듭니다. 애플리케이션 게이트웨이의 리소스에 액세스할 수 있도록 공용 IP 주소를 만들어야 합니다.

New-AzVirtualNetworkSubnetConfig를 사용하여 myAGSubnetmyBackendSubnet이라는 서브넷 구성을 만듭니다. 서브넷 구성으로 New-AzVirtualNetwork를 사용하여 myVNet이라는 가상 네트워크를 만듭니다. 마지막으로 New-AzPublicIpAddress를 사용하여 myAGPublicIPAddress라는 공용 IP 주소를 만듭니다. 이러한 리소스는 애플리케이션 게이트웨이 및 연결된 리소스에 대한 네트워크 연결을 제공하는 데 사용됩니다.

$backendSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myBackendSubnet `
  -AddressPrefix 10.0.1.0/24

$agSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myAGSubnet `
  -AddressPrefix 10.0.2.0/24

$vnet = New-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myVNet `
  -AddressPrefix 10.0.0.0/16 `
  -Subnet $backendSubnetConfig, $agSubnetConfig
$pip = New-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myAGPublicIPAddress `
  -AllocationMethod Static `
  -Sku Standard

애플리케이션 게이트웨이 만들기

이 섹션에서는 애플리케이션 게이트웨이를 지원하는 리소스를 만든 다음, 최종적으로 애플리케이션 게이트웨이를 만듭니다. 다음과 같은 리소스를 만듭니다.

  • IP 구성 및 프런트 엔드 포트 - 앞에서 만든 서브넷을 애플리케이션 게이트웨이에 연결하고 액세스 시 사용할 포트를 할당합니다.
  • 기본 풀 - 모든 애플리케이션 게이트웨이에 서버 백 엔드 풀이 하나 이상 있어야 합니다.
  • 기본 수신기 및 규칙 - 기본 수신기는 할당된 포트에서 트래픽을 수신 대기하고 기본 규칙은 기본 풀로 트래픽을 보냅니다.

IP 구성 및 프론트 엔드 포트 만들기

New-AzApplicationGatewayIPConfiguration을 사용하여 이전에 애플리케이션 게이트웨이에 만든 myAGSubnet을 연결합니다. New-AzApplicationGatewayFrontendIPConfig를 사용하여 myAGPublicIPAddress를 애플리케이션 게이트웨이에 할당합니다.

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$subnet=$vnet.Subnets[0]

$pip = Get-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Name myAGPublicIPAddress

$gipconfig = New-AzApplicationGatewayIPConfiguration `
  -Name myAGIPConfig `
  -Subnet $subnet

$fipconfig = New-AzApplicationGatewayFrontendIPConfig `
  -Name myAGFrontendIPConfig `
  -PublicIPAddress $pip

$frontendport = New-AzApplicationGatewayFrontendPort `
  -Name myFrontendPort `
  -Port 80

기본 풀 및 설정 만들기

New-AzApplicationGatewayBackendAddressPool을 사용하여 애플리케이션 게이트웨이에 대해 appGatewayBackendPool이라는 기본 백 엔드 풀을 만듭니다. New-AzApplicationGatewayBackendHttpSetting을 사용하여 백 엔드 풀에 대한 설정을 구성합니다.

$defaultPool = New-AzApplicationGatewayBackendAddressPool `
  -Name appGatewayBackendPool

$poolSettings = New-AzApplicationGatewayBackendHttpSetting `
  -Name myPoolSettings `
  -Port 80 `
  -Protocol Http `
  -CookieBasedAffinity Enabled `
  -RequestTimeout 120

기본 수신기 및 규칙 만들기

애플리케이션 게이트웨이에서 트래픽을 백 엔드 풀로 적절히 라우팅할 수 있는 수신기가 필요합니다. 이 문서에서는 2개의 수신기를 만듭니다. 사용자가 만드는 첫 번째 기본 수신기는 루트 URL에서 트래픽을 수신 대기합니다. 사용자가 만드는 두 번째 수신기는 특정 URL에서 트래픽을 수신 대기합니다.

이전에 만든 프런트 엔드 구성 및 프런트 엔드 포트에서 New-AzApplicationGatewayHttpListener를 사용하여 myDefaultListener라는 기본 수신기를 만듭니다.

수신기에서 들어오는 트래픽에 사용할 백 엔드 풀을 인식할 수 있는 규칙이 필요합니다. New-AzApplicationGatewayRequestRoutingRule을 사용하여 rule1이라는 기본 규칙을 만듭니다.

$defaultlistener = New-AzApplicationGatewayHttpListener `
  -Name myDefaultListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $frontendport

$frontendRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name rule1 `
  -RuleType Basic `
  -HttpListener $defaultlistener `
  -BackendAddressPool $defaultPool `
  -BackendHttpSettings $poolSettings

Application Gateway 만들기

필요한 지원 리소스를 만들었으므로 New-AzApplicationGatewaySku를 사용하여 myAppGateway라는 애플리케이션 게이트웨이에 대한 매개 변수를 지정한 다음, New-AzApplicationGateway를 사용하여 만듭니다.

$sku = New-AzApplicationGatewaySku `
  -Name Standard_v2 `
  -Tier Standard_v2 `
  -Capacity 2

$appgw = New-AzApplicationGateway `
  -Name myAppGateway `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -BackendAddressPools $defaultPool `
  -BackendHttpSettingsCollection $poolSettings `
  -FrontendIpConfigurations $fipconfig `
  -GatewayIpConfigurations $gipconfig `
  -FrontendPorts $frontendport `
  -HttpListeners $defaultlistener `
  -RequestRoutingRules $frontendRule `
  -Sku $sku

애플리케이션 게이트웨이를 만들 때까지 최대 30분이 걸릴 수 있습니다. 배포가 성공적으로 완료될 때까지 기다렸다가 다음 섹션으로 이동합니다.

이 경우에 애플리케이션 게이트웨이가 포트 80에서 트래픽을 수신하도록 대기시키고 서버의 기본 풀에 해당 트래픽을 전송합니다.

이미지와 비디오 백 엔드 풀 및 포트 추가

Add-AzApplicationGatewayBackendAddressPool을 사용하여 애플리케이션 게이트웨이에 imagesBackendPoolvideoBackendPool이라는 백 엔드 풀을 추가합니다. Add-AzApplicationGatewayFrontendPort를 사용하여 풀에 대한 프런트 엔드 포트를 추가합니다. Set-AzApplicationGateway를 사용하여 애플리케이션 게이트웨이에 변경 내용을 제출합니다.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

Add-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name imagesBackendPool

Add-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name videoBackendPool

Add-AzApplicationGatewayFrontendPort `
  -ApplicationGateway $appgw `
  -Name bport `
  -Port 8080

Set-AzApplicationGateway -ApplicationGateway $appgw

애플리케이션 게이트웨이를 업데이트하면 완료하는 데 20분이 걸릴 수도 있습니다.

백 엔드 수신기 추가

Add-AzApplicationGatewayHttpListener를 사용하여 트래픽을 라우팅하는 데 필요한 backendListener라는 백 엔드 수신기를 추가합니다.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendPort = Get-AzApplicationGatewayFrontendPort `
  -ApplicationGateway $appgw `
  -Name bport

$fipconfig = Get-AzApplicationGatewayFrontendIPConfig `
  -ApplicationGateway $appgw

Add-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name backendListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $backendPort

Set-AzApplicationGateway -ApplicationGateway $appgw

URL 경로 맵 추가

URL 경로 맵은 애플리케이션에 전송한 URL을 특정 백 엔드 풀로 라우팅하도록 합니다. New-AzApplicationGatewayPathRuleConfigAdd-AzApplicationGatewayUrlPathMapConfig를 사용하여 imagePathRulevideoPathRule이라는 URL 경로 맵을 만듭니다.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$poolSettings = Get-AzApplicationGatewayBackendHttpSetting `
  -ApplicationGateway $appgw `
  -Name myPoolSettings

$imagePool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name imagesBackendPool

$videoPool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name videoBackendPool

$defaultPool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name appGatewayBackendPool

$imagePathRule = New-AzApplicationGatewayPathRuleConfig `
  -Name imagePathRule `
  -Paths "/images/*" `
  -BackendAddressPool $imagePool `
  -BackendHttpSettings $poolSettings

$videoPathRule = New-AzApplicationGatewayPathRuleConfig `
  -Name videoPathRule `
    -Paths "/video/*" `
    -BackendAddressPool $videoPool `
    -BackendHttpSettings $poolSettings

Add-AzApplicationGatewayUrlPathMapConfig `
  -ApplicationGateway $appgw `
  -Name urlpathmap `
  -PathRules $imagePathRule, $videoPathRule `
  -DefaultBackendAddressPool $defaultPool `
  -DefaultBackendHttpSettings $poolSettings

Set-AzApplicationGateway -ApplicationGateway $appgw

라우팅 규칙 추가

라우팅 규칙은 URL 맵을 사용자가 만든 수신기에 연결합니다. Add-AzApplicationGatewayRequestRoutingRule을 사용하여 rule2라는 규칙을 추가합니다.

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendlistener = Get-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name backendListener

$urlPathMap = Get-AzApplicationGatewayUrlPathMapConfig `
  -ApplicationGateway $appgw `
  -Name urlpathmap

Add-AzApplicationGatewayRequestRoutingRule `
  -ApplicationGateway $appgw `
  -Name rule2 `
  -RuleType PathBasedRouting `
  -HttpListener $backendlistener `
  -UrlPathMap $urlPathMap

Set-AzApplicationGateway -ApplicationGateway $appgw

가상 머신 확장 집합 만들기

이 예제에서는 사용자가 만든 세 개의 백 엔드 풀을 지원하는 세 개의 가상 머신 확장 집합을 만듭니다. 사용자가 만든 확장 집합의 이름은 myvmss1, myvmss2myvmss3입니다. IP 설정을 구성할 때 확장 집합을 백 엔드 풀에 할당합니다.

$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name appGatewayBackendPool `
  -ApplicationGateway $appgw

$imagesPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name imagesBackendPool `
  -ApplicationGateway $appgw

$videoPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name videoBackendPool `
  -ApplicationGateway $appgw

for ($i=1; $i -le 3; $i++)
{
  if ($i -eq 1)
  {
     $poolId = $backendPool.Id
  }
  if ($i -eq 2)
  {
    $poolId = $imagesPool.Id
  }
  if ($i -eq 3)
  {
    $poolId = $videoPool.Id
  }

  $ipConfig = New-AzVmssIpConfig `
    -Name myVmssIPConfig$i `
    -SubnetId $vnet.Subnets[1].Id `
    -ApplicationGatewayBackendAddressPoolsId $poolId

  $vmssConfig = New-AzVmssConfig `
    -Location eastus `
    -SkuCapacity 2 `
    -SkuName Standard_DS2_v2 `
    -UpgradePolicyMode Automatic

  Set-AzVmssStorageProfile $vmssConfig `
    -ImageReferencePublisher MicrosoftWindowsServer `
    -ImageReferenceOffer WindowsServer `
    -ImageReferenceSku 2016-Datacenter `
    -ImageReferenceVersion latest `
    -OsDiskCreateOption FromImage

  Set-AzVmssOsProfile $vmssConfig `
    -AdminUsername azureuser `
    -AdminPassword "Azure123456!" `
    -ComputerNamePrefix myvmss$i

  Add-AzVmssNetworkInterfaceConfiguration `
    -VirtualMachineScaleSet $vmssConfig `
    -Name myVmssNetConfig$i `
    -Primary $true `
    -IPConfiguration $ipConfig

  New-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -Name myvmss$i `
    -VirtualMachineScaleSet $vmssConfig
}

IIS 설치

각 확장 집합에는 IIS를 설치하는 두 개의 가상 머신 인스턴스가 포함됩니다. 애플리케이션 게이트웨이가 작동하는지 테스트하기 위해 샘플 페이지가 생성됩니다.

$publicSettings = @{ "fileUris" = (,"https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/appgatewayurl.ps1");
  "commandToExecute" = "powershell -ExecutionPolicy Unrestricted -File appgatewayurl.ps1" }

for ($i=1; $i -le 3; $i++)
{
  $vmss = Get-AzVmss -ResourceGroupName myResourceGroupAG -VMScaleSetName myvmss$i
  Add-AzVmssExtension -VirtualMachineScaleSet $vmss `
    -Name "customScript" `
    -Publisher "Microsoft.Compute" `
    -Type "CustomScriptExtension" `
    -TypeHandlerVersion 1.8 `
    -Setting $publicSettings

  Update-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -Name myvmss$i `
    -VirtualMachineScaleSet $vmss
}

애플리케이션 게이트웨이 테스트

Get-AzPublicIPAddress를 사용하여 애플리케이션 게이트웨이의 공용 IP 주소를 가져옵니다. 공용 IP 주소를 복사하여 브라우저의 주소 표시줄에 붙여넣습니다. 예: http://52.168.55.24, http://52.168.55.24:8080/images/test.htm 또는 http://52.168.55.24:8080/video/test.htm.

Get-AzPublicIPAddress -ResourceGroupName myResourceGroupAG -Name myAGPublicIPAddress

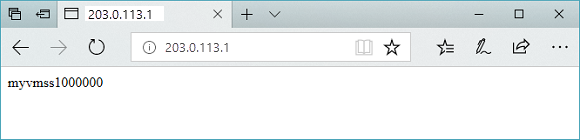

애플리케이션 게이트웨이의 기준 URL 테스트

URL을 http://<ip-address>:8080/images/test.htm으로 변경하고 <ip-address>를 사용자의 IP 주소로 대체하면 다음 예제와 같은 내용이 표시됩니다.

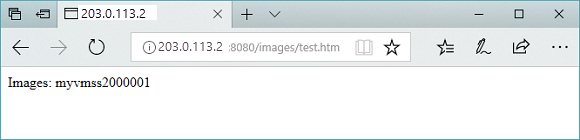

애플리케이션 게이트웨이의 이미지 URL 테스트

URL을 http://<ip-address>:8080/video/test.htm으로 변경하고 <ip-address>를 사용자의 IP 주소로 대체하면 다음 예제와 같은 내용이 표시됩니다.

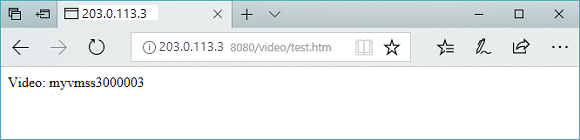

애플리케이션 게이트웨이의 비디오 URL 테스트

리소스 정리

더 이상 필요하지 않은 경우 Remove-AzResourceGroup 명령을 사용하여 리소스 그룹, 애플리케이션 게이트웨이 및 모든 관련 리소스를 제거합니다.

Remove-AzResourceGroup -Name myResourceGroupAG
