Azure CLI를 사용하여 URL을 기반으로 웹 트래픽 라우팅

아티클
02/28/2024

웹 트래픽을 관리하는 IT 관리자는 고객 및 사용자가 필요한 정보를 최대한 신속하게 얻을 수 있기를 원합니다. 이들의 경험을 최적화하는 방법 중 하나는 여러 종류의 웹 트래픽을 서로 다른 서버 리소스에 라우팅하는 것입니다. 이 문서에서는 Azure CLI를 사용하여 애플리케이션의 여러 트래픽 종류에 대한 Application Gateway 라우팅을 설정 및 구성하는 방법을 보여줍니다. 그런 다음, 라우팅을 통해 URL 기반의 여러 서버 풀에 트래픽을 전달합니다.

URL routing example

이 문서에서는 다음 방법을 설명합니다.

필요한 네트워크 리소스에 대한 리소스 그룹 만들기
네트워크 리소스 만들기
애플리케이션에서 들어오는 트래픽에 대한 애플리케이션 게이트웨이 만들기
여러 종류의 트래픽에 대한 서버 풀 및 회람 규칙 지정
풀 크기를 자동으로 조정할 수 있도록 각 풀의 확장 집합 만들기
여러 종류의 트래픽이 올바른 풀로 이동하는지 확인하기 위한 테스트 실행

원하는 경우 Azure PowerShell 또는 Azure Portal을 사용하여 이 절차를 완료할 수 있습니다.

Azure를 구독하고 있지 않다면 시작하기 전에 Azure 체험 계정을 만듭니다.

사전 요구 사항

Azure Cloud Shell에서 Bash 환경을 사용합니다. 자세한 내용은 Azure Cloud Shell의 Bash에 대한 빠른 시작을 참조하세요.
CLI 참조 명령을 로컬에서 실행하려면 Azure CLI를 설치합니다. Windows 또는 macOS에서 실행 중인 경우 Docker 컨테이너에서 Azure CLI를 실행하는 것이 좋습니다. 자세한 내용은 Docker 컨테이너에서 Azure CLI를 실행하는 방법을 참조하세요.
- 로컬 설치를 사용하는 경우 az login 명령을 사용하여 Azure CLI에 로그인합니다. 인증 프로세스를 완료하려면 터미널에 표시되는 단계를 수행합니다. 다른 로그인 옵션은 Azure CLI를 사용하여 로그인을 참조하세요.
- 메시지가 표시되면 처음 사용할 때 Azure CLI 확장을 설치합니다. 확장에 대한 자세한 내용은 Azure CLI에서 확장 사용을 참조하세요.
- az version을 실행하여 설치된 버전과 종속 라이브러리를 찾습니다. 최신 버전으로 업그레이드하려면 az upgrade를 실행합니다.

이 자습서에는 Azure CLI 버전 2.0.4 이상이 필요합니다. Azure Cloud Shell을 사용하는 경우 최신 버전이 이미 설치되어 있습니다.

리소스 그룹 만들기

리소스 그룹은 Azure 리소스가 배포 및 관리되는 논리적 컨테이너입니다. az group create를 사용하여 리소스 그룹을 만듭니다.

다음 예제에서는 eastus 위치에 myResourceGroupAG라는 리소스 그룹을 만듭니다.

az group create --name myResourceGroupAG --location eastus

네트워크 리소스 만들기

az network vnet create를 사용하여 myVNet이라는 가상 네트워크와 myAGSubnet이라는 서브넷을 만듭니다. 그런 다음, az network vnet subnet create를 사용하여 백 엔드 서버에 필요한 myBackendSubnet이라는 서브넷을 추가합니다. az network public-ip create를 사용하여 myAGPublicIPAddress라는 공용 IP 주소를 만듭니다.

az network vnet create \
  --name myVNet \
  --resource-group myResourceGroupAG \
  --location eastus \
  --address-prefix 10.0.0.0/16 \
  --subnet-name myAGSubnet \
  --subnet-prefix 10.0.1.0/24

az network vnet subnet create \
  --name myBackendSubnet \
  --resource-group myResourceGroupAG \
  --vnet-name myVNet \
  --address-prefix 10.0.2.0/24

az network public-ip create \
  --resource-group myResourceGroupAG \
  --name myAGPublicIPAddress \
  --allocation-method Static \
  --sku Standard

URL 맵을 사용하여 응용 프로그램 게이트웨이 만들기

az network application-gateway create를 사용하여 myAppGateway라는 애플리케이션 게이트웨이를 만듭니다. Azure CLI를 사용하여 애플리케이션 게이트웨이를 만들 때 용량, sku, HTTP 설정 등의 구성 정보를 지정합니다. 애플리케이션 게이트웨이는 myAGSubnet 및 myAGPublicIPAddress에 할당됩니다.

az network application-gateway create \
  --name myAppGateway \
  --location eastus \
  --resource-group myResourceGroupAG \
  --vnet-name myVNet \
  --subnet myAGsubnet \
  --capacity 2 \
  --sku Standard_v2 \
  --http-settings-cookie-based-affinity Disabled \
  --frontend-port 80 \
  --http-settings-port 80 \
  --http-settings-protocol Http \
  --public-ip-address myAGPublicIPAddress \
  --priority 100

애플리케이션 게이트웨이를 만들 때까지 몇 분 정도 걸릴 수 있습니다. 애플리케이션 게이트웨이가 생성되면 다음과 같은 새 기능을 볼 수 있습니다.

기능	설명
appGatewayBackendPool	애플리케이션 게이트웨이에 백 엔드 주소 풀이 하나 이상 있어야 합니다.
appGatewayBackendHttpSettings	포트 80 및 HTTP 프로토콜을 통신에 사용하도록 지정합니다.
appGatewayHttpListener	appGatewayBackendPool에 연결되는 기본 수신기입니다.
appGatewayFrontendIP	myAGPublicIPAddress를 appGatewayHttpListener에 할당합니다.
규칙1	appGatewayHttpListener에 연결되는 기본 회람 규칙입니다.

이미지와 비디오 백 엔드 풀 및 포트 추가

az network application-gateway address-pool create를 사용하여 애플리케이션 게이트웨이에 imagesBackendPool 및 videoBackendPool이라는 백 엔드 풀을 추가합니다. az network application-gateway frontend-port create를 사용하여 풀에 대한 프런트 엔드 포트를 추가합니다.

az network application-gateway address-pool create \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name imagesBackendPool

az network application-gateway address-pool create \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name videoBackendPool

az network application-gateway frontend-port create \
  --port 8080 \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name port8080

백 엔드 수신기 추가

az network application-gateway http-listener create를 사용하여 트래픽을 라우팅하는 데 필요한 backendListener라는 백 엔드 수신기를 추가합니다.

az network application-gateway http-listener create \
  --name backendListener \
  --frontend-ip appGatewayFrontendIP \
  --frontend-port port8080 \
  --resource-group myResourceGroupAG \
  --gateway-name myAppGateway

URL 경로 맵 추가

URL 경로 맵은 특정 URL이 특정 백 엔드 풀로 라우팅되도록 보장합니다. az network application-gateway url-path-map create 및 az network application-gateway url-path-map rule create를 사용하여 imagePathRule 및 videoPathRule이라는 URL 경로 맵을 만듭니다.

az network application-gateway url-path-map create \
  --gateway-name myAppGateway \
  --name myPathMap \
  --paths /images/* \
  --resource-group myResourceGroupAG \
  --address-pool imagesBackendPool \
  --default-address-pool appGatewayBackendPool \
  --default-http-settings appGatewayBackendHttpSettings \
  --http-settings appGatewayBackendHttpSettings \
  --rule-name imagePathRule

az network application-gateway url-path-map rule create \
  --gateway-name myAppGateway \
  --name videoPathRule \
  --resource-group myResourceGroupAG \
  --path-map-name myPathMap \
  --paths /video/* \
  --address-pool videoBackendPool \
  --http-settings appGatewayBackendHttpSettings

회람 규칙 추가

라우팅 규칙은 URL 맵을 만든 수신기에 연결합니다. az network application-gateway rule create를 사용하여 rule2라는 규칙을 추가합니다.

az network application-gateway rule create \
  --gateway-name myAppGateway \
  --name rule2 \
  --resource-group myResourceGroupAG \
  --http-listener backendListener \
  --rule-type PathBasedRouting \
  --url-path-map myPathMap \
  --address-pool appGatewayBackendPool \
  --priority 200

Virtual Machine Scale Sets 만들기

이 문서에서는 사용자가 만든 세 개의 백 엔드 풀을 지원하는 세 개의 Virtual Machine Scale Set를 만듭니다. 사용자가 만든 확장 집합의 이름은 myvmss1, myvmss2, myvmss3입니다. 각 확장 집합에는 NGINX를 설치하는 두 개의 가상 머신 인스턴스가 포함됩니다.

for i in `seq 1 3`; do

  if [ $i -eq 1 ]
  then
    poolName="appGatewayBackendPool"
  fi

  if [ $i -eq 2 ]
  then
    poolName="imagesBackendPool"
  fi

  if [ $i -eq 3 ]
  then
    poolName="videoBackendPool"
  fi

  az vmss create \
    --name myvmss$i \
    --resource-group myResourceGroupAG \
    --image Ubuntu2204 \
    --admin-username azureuser \
    --admin-password Azure123456! \
    --instance-count 2 \
    --vnet-name myVNet \
    --subnet myBackendSubnet \
    --vm-sku Standard_DS2 \
    --upgrade-policy-mode Automatic \
    --app-gateway myAppGateway \
    --backend-pool-name $poolName
done

NGINX 설치

for i in `seq 1 3`; do
  az vmss extension set \
    --publisher Microsoft.Azure.Extensions \
    --version 2.0 \
    --name CustomScript \
    --resource-group myResourceGroupAG \
    --vmss-name myvmss$i \
    --settings '{ "fileUris": ["https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/install_nginx.sh"], "commandToExecute": "./install_nginx.sh" }'
done

애플리케이션 게이트웨이 테스트

애플리케이션 게이트웨이의 공용 IP 주소를 가져오려면 az network public-ip show를 사용합니다. 공용 IP 주소를 복사하여 브라우저의 주소 표시줄에 붙여넣습니다. 예: http://40.121.222.19, http://40.121.222.19:8080/images/test.htm 또는 http://40.121.222.19:8080/video/test.htm.

az network public-ip show \
  --resource-group myResourceGroupAG \
  --name myAGPublicIPAddress \
  --query [ipAddress] \
  --output tsv

Test base URL in application gateway

URL을 http://<ip-address>:8080/images/test.html로 변경하고 <ip-address>를 사용자의 IP 주소로 대체하면 다음 예제와 같은 내용이 표시됩니다.

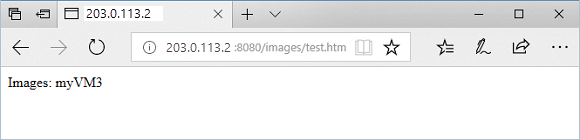

Test images URL in application gateway

URL을 http://<ip-address>:8080/video/test.html로 변경하여 <ip-address>를 사용자의 IP 주소로 대체하면 다음 예제와 같은 내용이 표시됩니다.

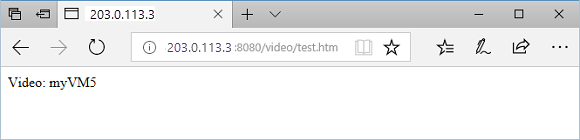

Test video URL in application gateway

리소스 정리

더 이상 필요 없는 리소스 그룹, 애플리케이션 게이트웨이 및 모든 관련 리소스를 제거합니다.

az group delete --name myResourceGroupAG
