ExpressRoute Direct 정보
ExpressRoute Direct는 전 세계에 전략적으로 분산된 피어링 위치에서 Microsoft 글로벌 네트워크에 직접 연결하는 기능을 제공합니다. ExpressRoute Direct는 대규모 활성/활성 연결을 지원하는 이중 100Gbps 또는 10Gbps 연결을 제공합니다. 서비스 공급자와 협력하여 ExpressRoute Direct를 설정할 수 있습니다.
ExpressRoute Direct가 제공하는 주요 기능에는 다음이 포함되지만 이에 국한되지는 않습니다.
- Azure Storage 및 Azure Cosmos DB와 같은 서비스로 대규모 데이터 수집.
- 은행, 정부 및 소매 회사와 같은 전용 또는 격리 연결을 규제하고 요구하는 산업에 대한 물리적 격리.
- 비즈니스 단위에 따라 세부적으로 회로 배포 제어.
ExpressRoute Direct에 온보딩
ExpressRoute Direct를 설정하려면 먼저 구독을 등록해야 합니다. Azure PowerShell을 사용하여 다음 명령을 실행합니다.
Azure에 로그인하고 등록할 구독을 선택합니다.
Connect-AzAccount Select-AzSubscription -Subscription "<SubscriptionID or SubscriptionName>"다음 명령을 사용하여 AllowExpressRoutePorts에 대한 구독을 등록합니다.
Register-AzProviderFeature -FeatureName AllowExpressRoutePorts -ProviderNamespace Microsoft.Network
등록한 후에는 Microsoft.Network 리소스 공급자가 구독에 등록되어 있는지 확인합니다. 리소스 공급자를 등록하면 구독이 리소스 공급자에서 작동하도록 구성됩니다.
Azure 리소스 공급자 및 형식에 설명된 대로 구독 설정에 액세스합니다.
구독에서 리소스 공급자에 대해 Microsoft.Network 공급자가 등록됨 상태로 표시되는지 확인합니다. Microsoft.Network 리소스 공급자가 등록된 공급자 목록에 없는 경우 추가합니다.
ExpressRoute Direct를 사용하기 시작하고 선택한 피어링 위치에 사용 가능한 포트가 없다는 것을 알게 되면 지원 요청을 제출하여 더 많은 인벤토리를 요청합니다.
서비스 공급자 및 ExpressRoute Direct를 사용하는 ExpressRoute
| 서비스 공급자를 사용하는 ExpressRoute | ExpressRoute Direct |
|---|---|
| 서비스 공급자를 사용하여 기존 인프라에 대한 빠른 온보딩 및 연결 지원 | 100Gbps 또는 10Gbps 인프라 및 모든 계층에 대한 전체 관리 필요 |
| 이더넷 및 MPLS를 포함하는 수백 개의 공급자와 통합 | 규제 산업 및 대규모 데이터 수집을 위한 직접 및 전용 용량 |
| 50Mbps~10Gbps 범위의 회로 SKU | 100Gbps ExpressRoute Direct의 경우 고객은 다음 회로 SKU 조합 중 선택할 수 있습니다.
|
| 단일 테넌트에 최적화됨 | 여러 사업부 및 여러 작업 환경에서 단일 테넌트에 대해 최적화됨 |
ExpressRoute Direct 회로
Azure ExpressRoute를 사용하면 연결 공급자를 통해 가능해진 프라이빗 연결을 통해 온-프레미스 네트워크를 Microsoft 클라우드로 확장할 수 있습니다. ExpressRoute를 사용하면 Microsoft Azure 및 Microsoft 365와 같은 Microsoft 클라우드 서비스에 대한 연결을 설정할 수 있습니다.
각 피어링 위치는 Microsoft 글로벌 네트워크에 대한 액세스 권한을 가지며 기본적으로 지리적 영역에 있는 모든 지역에 액세스할 수 있습니다. 프리미엄 회로를 설정하면 전 세계 모든 지역에 액세스할 수 있습니다.
대부분의 시나리오에서 기능은 작동하기 위해 ExpressRoute 서비스 공급자를 활용하는 회로와 동일합니다. 추가 세분성 및 ExpressRoute Direct를 사용하여 제공되는 새로운 기능을 지원하기 위해 ExpressRoute Direct 회로에만 존재하는 특정 키 기능이 있습니다.
회로 수준에서 ExpressRoute Direct 회로에 대한 속도 제한을 사용하거나 사용하지 않도록 설정할 수 있습니다. 자세한 내용은 ExpressRoute Direct 회로에 대한 속도 제한을 참조하세요.
회로 SKU
ExpressRoute Direct는 Azure Storage와 같은 서비스에 대한 대규모 데이터 수집 시나리오를 지원합니다. 100Gbps ExpressRoute Direct를 사용하는 ExpressRoute 회로는 40Gbps 및 100Gbps 회로 대역폭도 지원합니다. 실제 포트 쌍은 100Gbps 또는 10Gbps뿐이며 다수의 가상 회로를 가질 수 있습니다.
회로 크기
| 100Gbps ExpressRoute Direct | 10Gbps ExpressRoute Direct |
|---|---|
| 구독 대역폭: 200Gbps | 구독 대역폭: 20Gbps |
|
|
참고 항목
선택한 ExpressRoute Direct 리소스(10Gbps 또는 100Gbps) 위에 최대 구독 대역폭(20Gbps 또는 200Gbps)까지 논리적 ExpressRoute 회로를 프로비전할 수 있습니다. 예를 들어 단일 10Gbps ExpressRoute Direct 리소스(포트 쌍) 내에 10Gbps ExpressRoute 회로 2개를 프로비전할 수 있습니다. ExpressRoute Direct 리소스를 초과 구독하는 회로 구성은 Azure PowerShell 및 Azure CLI에서만 사용할 수 있습니다.
기술적인 요구 사항
Microsoft Enterprise Edge Router(MSEE) 인터페이스:
- 이중 10기가비트 또는 100기가비트 이더넷 포트, 라우터 쌍 간에만 지원
- 단일 모드 LR 파이버 연결
- MSEE는 100Gbps용 QSFP-100G-LR-4를 지원합니다(디바이스에서 호환 가능한 광학 디바이스 사용).
- IPv4 및 IPv6
- IP MTU 1,500바이트
스위치/라우터 계층 2/계층 3 연결:
- 1개의 802.1Q(Dot1Q) 태그 또는 2개의 Tag 802.1Q(QinQ) 태그 캡슐화를 지원해야 함
- Ethertype = 0x8100
- Microsoft에서 지정한 VLAN ID에 따라 외부 VLAN 태그(STAG)를 추가해야 합니다(‘QinQ에만 해당’).
- 포트 및 디바이스당 다수의 BGP 세션(VLAN)을 지원해야 합니다.
- IPv4 및 IPv6 연결 IPv6의 경우 추가 하위 인터페이스가 생성되지 않습니다. IPv6 주소는 기존의 하위 인터페이스에 추가됩니다..
- 선택 사항: ExpressRoute 회로의 모든 개인 피어링에 대해 기본적으로 구성된 BFD(양방향 전달 검색) 지원
VLAN 태그 지정
ExpressRoute Direct는 QinQ 및 Dot1Q VLAN 태그 지정을 지원합니다.
QinQ VLAN 태그 지정은 ExpressRoute 회로 기준당 격리된 라우팅 도메인을 허용합니다. Azure는 회로 생성 시 S-Tag를 동적으로 제공하며 변경할 수 없습니다. 회로의 각 피어링(프라이빗 및 Microsoft)은 VLAN으로 고유한 C 태그를 사용합니다. C 태그는 ExpressRoute Direct 포트의 회로에서 고유할 필요가 없습니다.
Dot1Q VLAN 태그 지정은 각 ExpressRoute Direct 포트 쌍 기준당 단일 태그가 지정된 VLAN을 허용합니다. 피어링에 사용되는 C 태그는 ExpressRoute Direct 포트 쌍의 모든 회로 및 피어링에서 고유해야 합니다.
워크플로

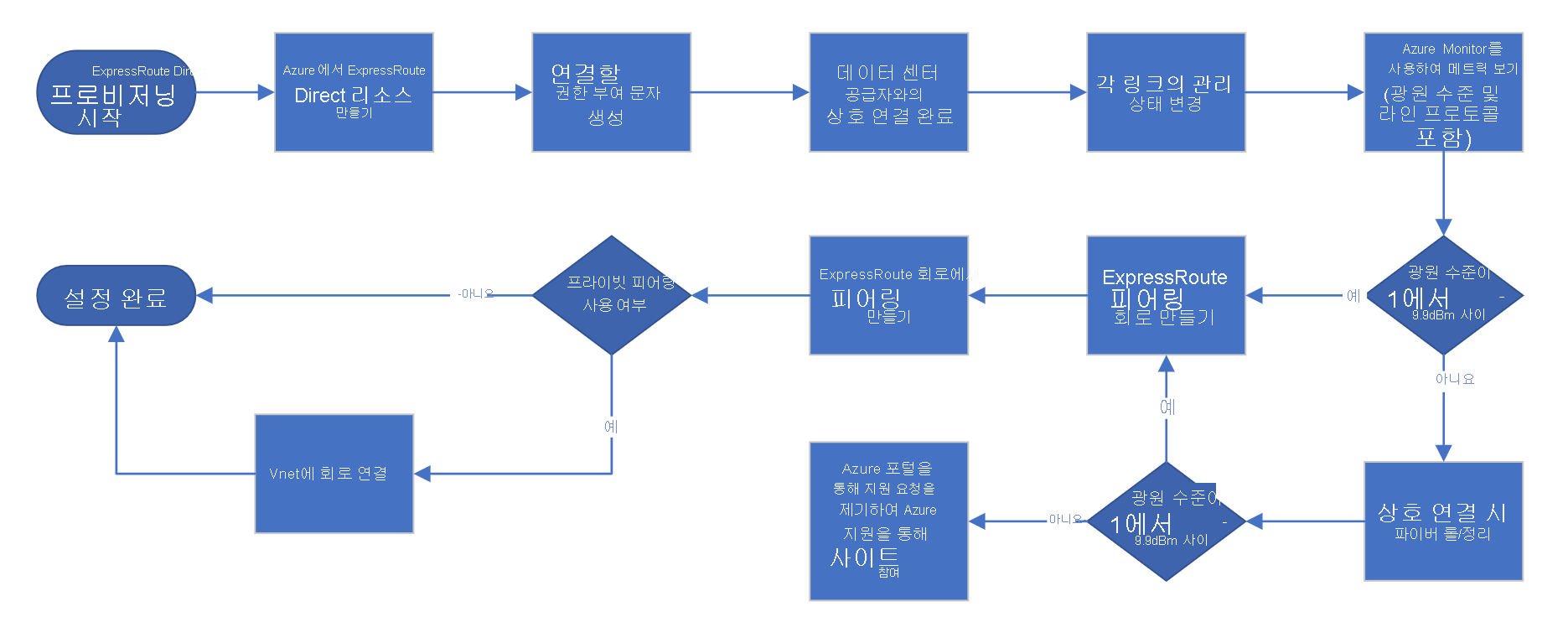

ExpressRoute Direct 설정

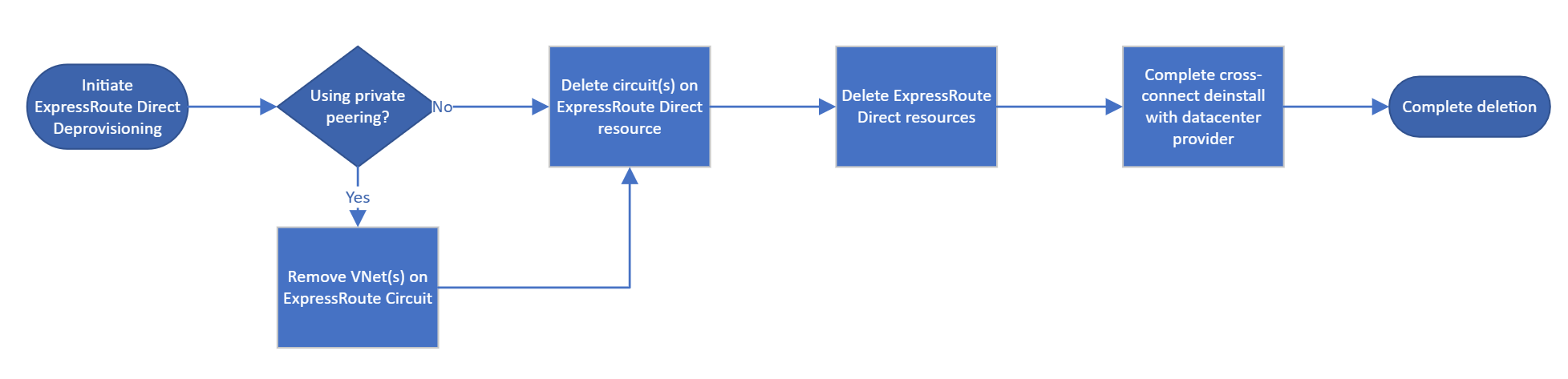

ExpressRoute Direct 삭제
SLA
ExpressRoute Direct는 Microsoft 글로벌 네트워크에 대한 활성/활성 중복 연결과 동일한 엔터프라이즈급 SLA를 제공합니다. ExpressRoute 인프라는 중복되며, Microsoft 글로벌 네트워크로 연결은 중복되고 다양하며 고객 요구 사항에 적절하게 크기를 조정합니다. 자세한 내용은 ExpressRoute SLA를 참조하세요.
가격 책정
ExpressRoute Direct의 청구 방법에 대한 자세한 내용은 ExpressRoute FAQ를 참조합니다. 가격 책정 세부 정보는 ExpressRoute 가격 책정을 참조하세요.
다음 단계
- ExpressRoute Direct 구성 방법에 대해 알아봅니다.
- ExpressRoute Direct 회로에 속도 제한을 사용하도록 설정하는 방법을 알아보세요.
