Azure IoT DPS IP 연결 필터 사용

아티클
02/21/2024

보안은 모든 IoT 솔루션의 중요한 측면입니다. 경우에 따라 디바이스가 보안 구성의 일부로 연결할 수 있는 IP 주소를 명시적으로 지정해야 합니다. Azure IoT Hub DPS(Device Provisioning Service)의 IP 필터 기능을 사용하면 특정 IPv4 주소에서 들어오는 트래픽을 거부하거나 수락하는 규칙을 구성할 수 있습니다.

사용하는 경우

특정 IP 주소에서 DPS 엔드포인트로의 연결을 차단하는 것이 유용한 두 가지 사용 사례가 있습니다.

DPS는 지정된 범위의 IP 주소에서 오는 트래픽만 수신하고 이외의 트래픽은 거부해야 합니다. 예를 들어 DPS를 Azure Express Route와 사용하여 DPS 인스턴스와 디바이스 간의 프라이빗 연결을 만드는 경우입니다.
DPS 관리자에 의해 의심스러운 것으로 식별된 IP 주소에서 오는 트래픽을 거부해야 합니다.

IP 필터 규칙 제한 사항

IP 필터링을 사용하는 경우 다음 제한 사항에 유의하세요.

Azure Portal을 사용하여 등록을 관리하지 못할 수 있습니다. 이 경우 하나 이상의 컴퓨터의 IP 주소를 ipFilterRules에 추가하고 Azure CLI, PowerShell 또는 서비스 API를 사용하여 해당 컴퓨터에서 DPS 인스턴스의 등록을 관리할 수 있습니다.

이 시나리오는 IP 필터링을 사용하여 선택한 IP 주소에 대한 액세스만 허용하려는 경우에 발생할 가능성이 높습니다. 이 경우 특정 주소 또는 주소 범위와 다른 모든 주소(0.0.0.0/0)를 차단하는 기본 규칙을 사용하도록 규칙을 구성합니다. 이 기본 규칙은 Azure Portal이 DPS 인스턴스에서 등록 관리와 같은 작업을 수행하지 못하도록 차단합니다. 자세한 내용은 이 문서 뒷부분의 IP 필터 규칙 평가를 참조하세요.

필터 규칙이 적용되는 방식

IP 필터 규칙은 DPS 인스턴스 수준에 적용됩니다. 따라서 IP 필터 규칙은 지원되는 모든 프로토콜을 사용하는 디바이스 및 백 엔드 앱의 모든 연결에 적용됩니다.

DPS 인스턴스의 거부 IP 규칙에 일치하는 IP 주소에서 오는 모든 연결 시도는 권한 없음 401 상태 코드 및 설명을 수신합니다. 응답 메시지는 IP 규칙을 언급하지 않습니다.

Important

IP 주소를 거부하면 다른 Azure 서비스가 DPS 인스턴스와 상호 작용하는 것을 방지할 수 있습니다.

기본 설정

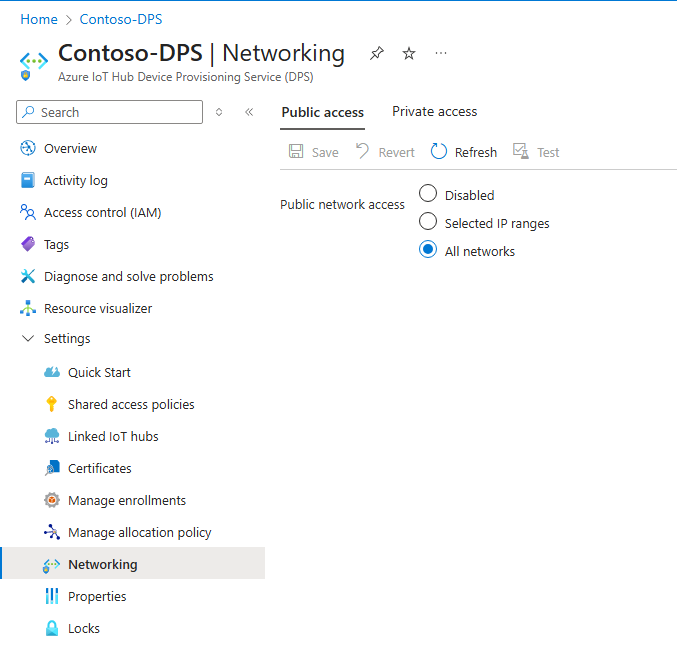

기본적으로 IP 필터링은 사용하지 않도록 설정되고 공용 네트워크 액세스는 모든 네트워크로 설정됩니다. 이 기본 설정은 DPS가 모든 IP 주소의 연결을 허용하거나 0.0.0.0/0 IP 주소 범위를 허용하는 규칙을 준수함을 의미합니다.

IoT DPS default IP filter settings.

IP 필터 규칙 추가

IP 필터 규칙을 추가하려면 다음을 수행합니다.

Azure Portal로 이동합니다.
왼쪽 메뉴 또는 포털 페이지에서 모든 리소스를 선택합니다.
Device Provisioning Service를 선택합니다.
왼쪽의 설정 메뉴에서 네트워킹을 선택합니다.
공용 네트워크 액세스에서 선택한 IP 범위를 선택합니다.
+ IP 필터 규칙 추가를 선택합니다.

다음 필드를 작성합니다.

필드	설명
이름	최대 128자 길이의 대/소문자를 구분하는 고유한 영숫자 문자열입니다. ASCII 7 비트 영숫자 및 `{'-', ':', '/', '\', '.', '+', '%', '_', '#', '*', '?', '!', '(', ')', ',', '=', '@', ';', '''}`만 허용됩니다.
주소 범위	단일 IPv4 주소 또는 CIDR 표기법의 IP 주소 블록입니다. 예를 들어 CIDR 표기법 192.168.100.0/22는 192.168.100.0에서 192.168.103.255까지 IPv4 주소 1024개를 나타냅니다.
작업	허용 또는 차단을 선택합니다.

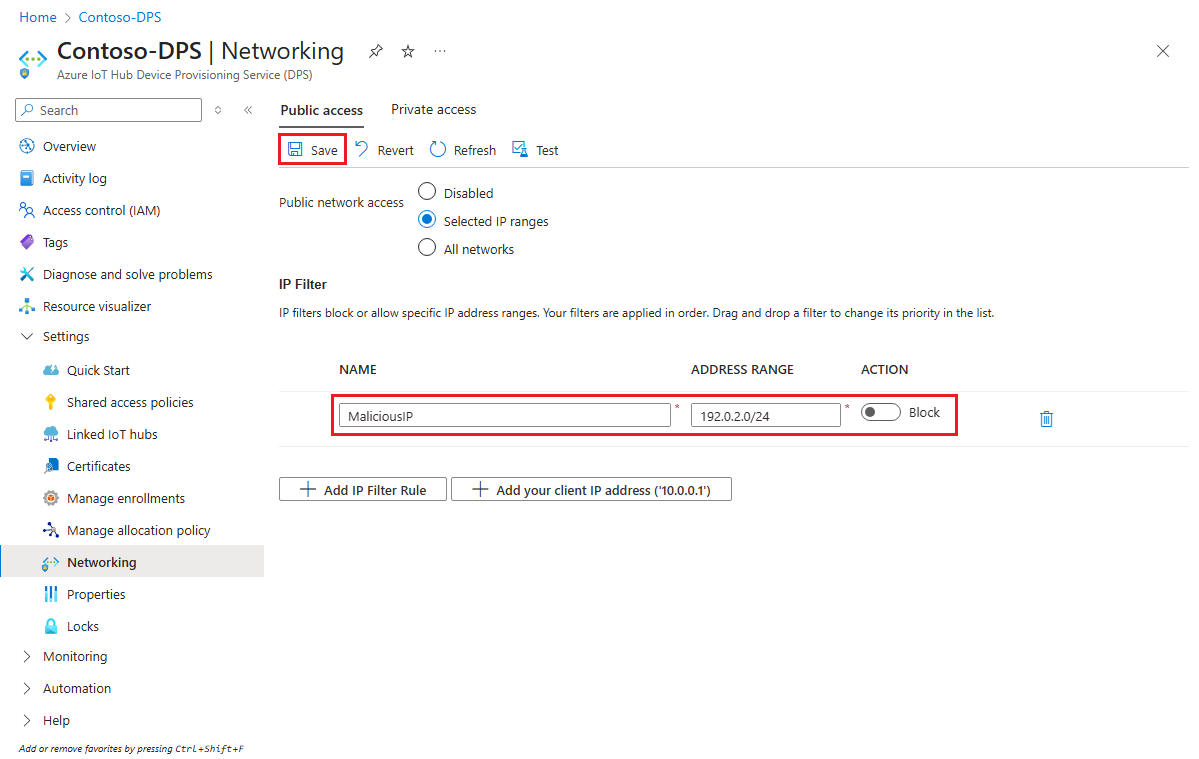

After selecting Add an IP Filter rule.

저장을 선택합니다. 업데이트가 진행 중임을 알리는 경고가 표시되어야 합니다.

참고 항목

최대 100개의 IP 필터 규칙에 도달하면 + IP 필터 규칙 추가가 사용하지 않도록 설정됩니다.

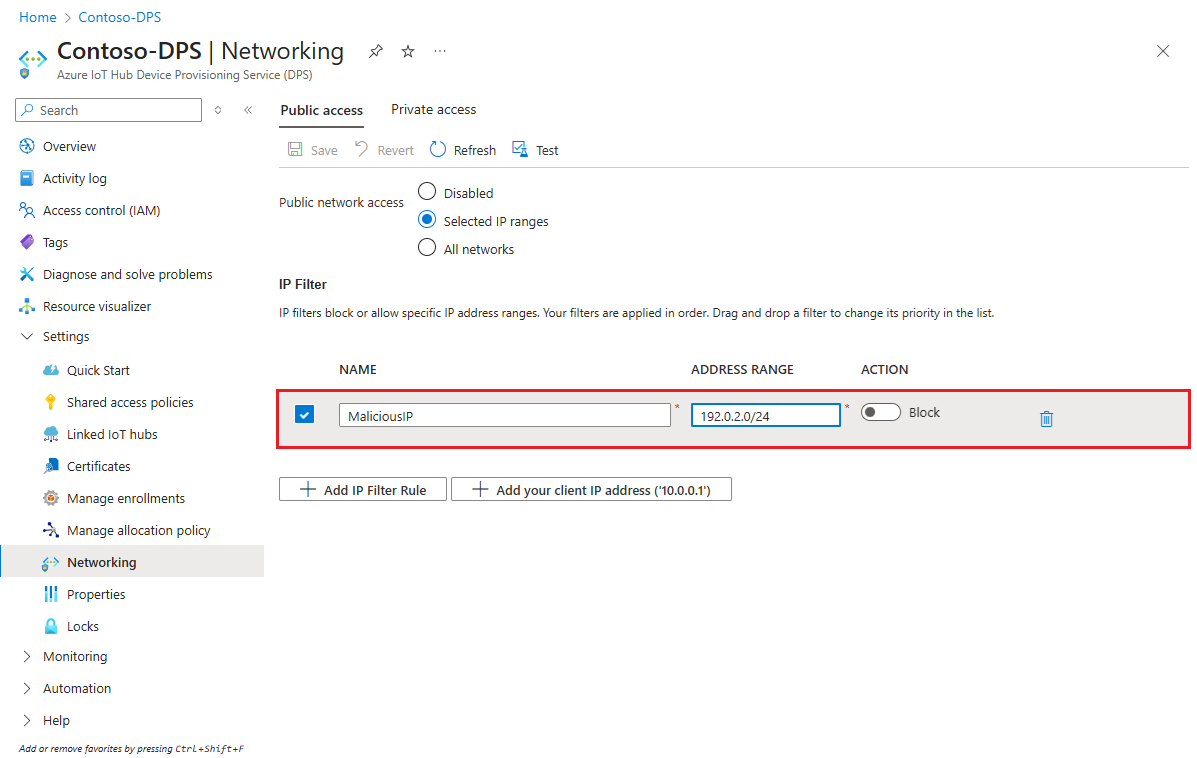

IP 필터 규칙 편집

기존 규칙을 편집하려면 다음을 수행합니다.

변경할 IP 필터 규칙 데이터를 선택합니다.
변경합니다.
저장을 선택합니다.

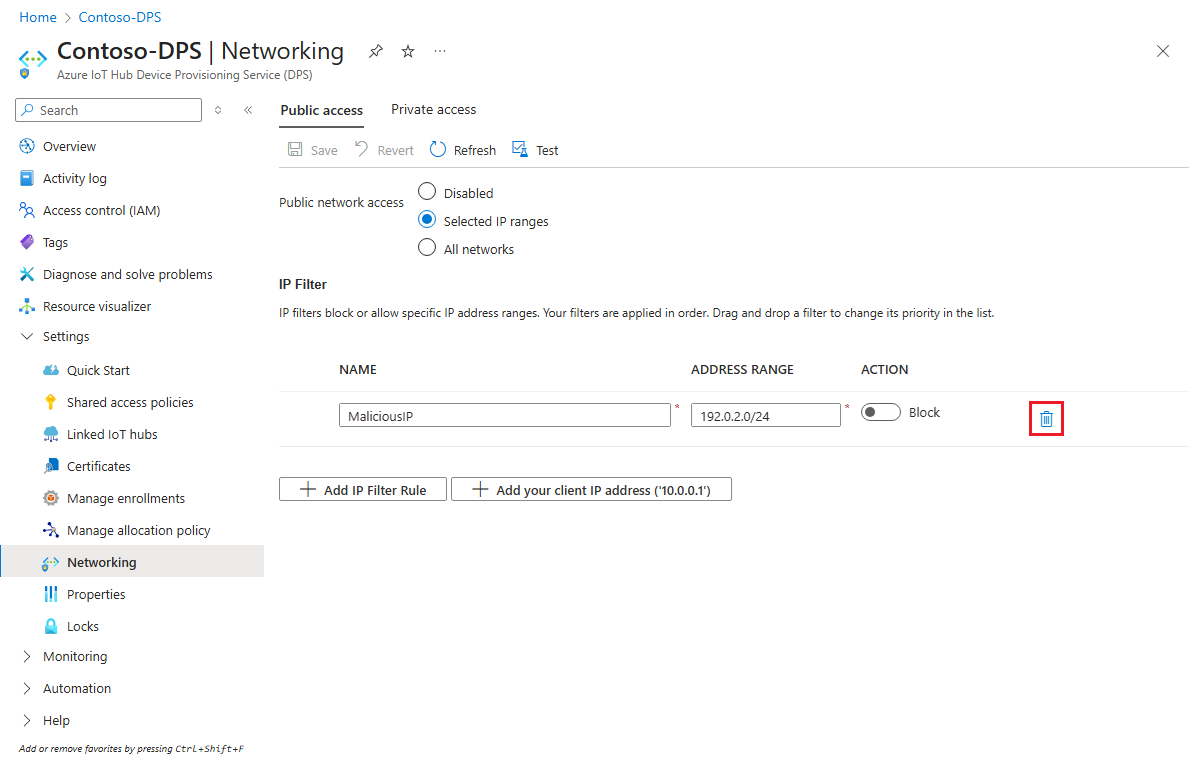

IP 필터 규칙 삭제

IP 필터 규칙을 삭제하려면 다음을 수행합니다.

삭제하려는 IP 규칙의 행에서 삭제 아이콘을 선택합니다.
저장을 선택합니다.

IP 필터 규칙 평가

IP 필터 규칙이 순서대로 적용됩니다. IP 주소와 일치하는 첫 번째 규칙에 따라 수락 또는 거부 작업이 결정됩니다.

예를 들어 192.168.100.0/22 범위의 주소를 수락하고 그 외의 주소는 거부하려는 경우 그리드에 있는 첫 번째 규칙이 주소 범위 192.168.100.0/22를 수락해야 합니다. 다음 규칙은 0.0.0.0/0 범위를 사용하여 모든 주소를 거부해야 합니다.

IP 필터 규칙의 순서를 변경하려면 다음을 수행합니다.

이동할 규칙을 선택합니다.
규칙을 원하는 위치로 끌어서 놓습니다.
저장을 선택합니다.

Azure Resource Manager 템플릿을 사용하여 IP 필터 규칙 업데이트

DPS IP 필터를 업데이트하는 방법에는 두 가지가 있습니다.

IoT Hub Resource REST API 메서드를 호출합니다. REST를 사용하여 IP 필터 규칙을 업데이트하는 방법을 알아보려면 Iot Hub 리소스 - 업데이트 메서드의 정의 섹션에서 IpFilterRule을 참조하세요.
Azure Resource Manager 템플릿을 사용합니다. Resource Manager 템플릿을 사용하는 방법에 대한 지침은 Azure Resource Manager 템플릿을 참조하세요. 다음 예제에서는 Azure Resource Manager 템플릿을 사용하여 DPS IP 필터 규칙을 만들고, 편집하고, 삭제하는 방법을 보여 줍니다.

참고 항목

Azure CLI 및 Azure PowerShell은 현재 DPS IP 필터 규칙 업데이트를 지원하지 않습니다.

IP 필터 규칙 추가

다음 템플릿 예에서는 모든 트래픽을 허용하는 "AllowAll"이라는 새 IP 필터 규칙을 만듭니다.

{
    "$schema": "https://schema.management.azure.com/schemas/2015-01-01/deploymentTemplate.json#",
    "contentVersion": "1.0.0.0",
    "parameters": {
        "iotDpsName": {
            "type": "string",
            "defaultValue": "[resourceGroup().name]",
            "minLength": 3,
            "metadata": {
                "description": "Specifies the name of the IoT DPS service."
            }
        },
        "location": {
            "type": "string",
            "defaultValue": "[resourceGroup().location]",
            "metadata": {
                "description": "Location for Iot DPS resource."
            }
        }
    },
    "variables": {
        "iotDpsApiVersion": "2020-01-01"
    },
    "resources": [
        {
            "type": "Microsoft.Devices/provisioningServices",
            "apiVersion": "[variables('iotDpsApiVersion')]",
            "name": "[parameters('iotDpsName')]",
            "location": "[parameters('location')]",
            "sku": {
                "name": "S1",
                "tier": "Standard",
                "capacity": 1
            },
            "properties": {
                "IpFilterRules": [
                    {
                        "FilterName": "AllowAll",
                        "Action": "Accept",
                        "ipMask": "0.0.0.0/0"
                    }
                ]
            }
        }
    ]
}

요구 사항에 따라 템플릿의 IP 필터 규칙 속성을 업데이트합니다.

attribute	설명
FilterName	IP 필터 규칙의 이름을 제공합니다. 이름은 최대 128자 길이의 대/소문자를 구분하는 고유한 영숫자 문자열이어야 합니다. ASCII 7 비트 영숫자 및 `{'-', ':', '/', '\', '.', '+', '%', '_', '#', '*', '?', '!', '(', ')', ',', '=', '@', ';', '''}`만 허용됩니다.
작업	허용되는 값은 IP 필터 규칙에 대한 작업으로 수락 또는 거부입니다.
ipMask	단일 IPv4 주소 또는 CIDR 표기법으로 IP 주소 블록을 제공합니다. 예를 들어 CIDR 표기법 192.168.100.0/22는 192.168.100.0에서 192.168.103.255까지 IPv4 주소 1024개를 나타냅니다.

IP 필터 규칙 업데이트

다음 템플릿 예에서는 이전에 표시된 "AllowAll"이라는 IP 필터 규칙을 업데이트하여 모든 트래픽을 거부합니다.

{
    "$schema": "https://schema.management.azure.com/schemas/2015-01-01/deploymentTemplate.json#", 
    "contentVersion": "1.0.0.0", 
    "parameters": {
        "iotDpsName": {
            "type": "string",
            "defaultValue": "[resourceGroup().name]",
            "minLength": 3,
            "metadata": {
                "description": "Specifies the name of the IoT DPS service."
            }
        }, 
        "location": {
            "type": "string",
            "defaultValue": "[resourceGroup().location]",
            "metadata": {
                "description": "Location for Iot DPS resource."
            }
        }       
    }, 
    "variables": {
        "iotDpsApiVersion": "2020-01-01"
    }, 
    "resources": [
        {
            "type": "Microsoft.Devices/provisioningServices",
            "apiVersion": "[variables('iotDpsApiVersion')]",
            "name": "[parameters('iotDpsName')]",
            "location": "[parameters('location')]",
            "sku": {
                "name": "S1",
                "tier": "Standard",
                "capacity": 1
            },
            "properties": {
                "IpFilterRules": [
                    {
                        "FilterName": "AllowAll",
                        "Action": "Reject",
                        "ipMask": "0.0.0.0/0"
                    }
                ]
            }            
        }
    ]
}

IP 필터 규칙 삭제

다음 템플릿 예에서는 DPS 인스턴스에 대한 모든 IP 필터 규칙을 삭제합니다.

{
    "$schema": "https://schema.management.azure.com/schemas/2015-01-01/deploymentTemplate.json#", 
    "contentVersion": "1.0.0.0", 
    "parameters": {
        "iotDpsName": {
            "type": "string",
            "defaultValue": "[resourceGroup().name]",
            "minLength": 3,
            "metadata": {
                "description": "Specifies the name of the IoT DPS service."
            }
        }, 
        "location": {
            "type": "string",
            "defaultValue": "[resourceGroup().location]",
            "metadata": {
                "description": "Location for Iot DPS resource."
            }
        }       
    }, 
    "variables": {
        "iotDpsApiVersion": "2020-01-01"
    }, 
    "resources": [
        {
            "type": "Microsoft.Devices/provisioningServices",
            "apiVersion": "[variables('iotDpsApiVersion')]",
            "name": "[parameters('iotDpsName')]",
            "location": "[parameters('location')]",
            "sku": {
                "name": "S1",
                "tier": "Standard",
                "capacity": 1
            },
            "properties": {
            }            
        }
    ]
}

다음 단계

관리 DPS에 대해 자세히 살펴보려면 다음을 참조하세요.
