Traffic Manager 트래픽 보기

  • 아티클

Traffic Manager는 DNS(Domain Name System) 수준 라우팅을 제공합니다. 이 서비스를 통해 최종 사용자는 선택한 라우팅 방법에 따라 정상 엔드포인트에 직접 연결될 수 있습니다. 트래픽 보기를 통해 Traffic Manager에는 사용자 기반(DNS 확인자 세분성 수준) 및 해당 트래픽 패턴 보기가 제공됩니다. 트래픽 보기를 사용하도록 설정하면 실행 가능한 정보를 제공할 수 있게 처리됩니다.

트래픽 보기를 사용하여 다음을 수행할 수 있습니다.

  • 사용자 기반이 있는 위치를 이해합니다(로컬 DNS 확인자 수준 세분성까지).
  • 이 지역에서 생성된 트래픽 볼륨을 확인합니다(Azure Traffic Manager가 처리하는 DNS 쿼리로 관찰).
  • 이러한 사용자가 경험한 대표적 대기 시간 정보를 파악합니다.
  • 이러한 각 사용자 기반에서 엔드포인트가 있는 Azure 지역까지 구체적인 트래픽 패턴을 심층 탐구합니다.

예를 들어 트래픽 보기를 사용하여 많은 양의 트래픽이 발생하지만 높은 대기 시간 문제를 겪고 있는 지역을 이해할 수 있습니다. 그런 다음 이 정보를 사용하여 새 Azure 지역으로의 공간 확장을 계획합니다. 이렇게 하면 사용자의 대기 시간을 줄일 수 있습니다.

트래픽 보기 작동 방식

트래픽 보기는 프로필에 대해 지난 7일 동안 수신된 들어오는 쿼리를 확인하는 방식으로 작동합니다. 들어오는 쿼리 정보를 통해 트래픽 보기는 사용자 위치를 나타내는 데 사용되는 DNS 확인자의 서브넷 주소를 추출합니다. 이 정보는 DNS 확인자 수준에서 함께 그룹화되어 사용자 기반 지역을 만듭니다. Traffic Manager는 IP 주소의 지리적 정보를 유지 관리합니다. 그런 후 Traffic Manager는 쿼리가 라우팅된 Azure 지역을 확인하고, 해당 지역으로부터 사용자에 대한 트래픽 흐름 맵을 생성합니다.

다음 단계에서 Traffic Manager는 네트워크 인텔리전스 대기 시간 테이블을 사용하여 사용자 기반 지역을 Azure 지역 매핑에 연결합니다. 이 테이블은 여러 최종 사용자 네트워크에서 Azure 지역에 연결할 때 해당 지역에 있는 사용자의 평균 대기 시간을 파악하기 위해 유지 관리됩니다. 그런 다음 이러한 모든 계산은 먼저 로컬 DNS 확인자별 IP 수준에서 결합된 후 사용자에게 제공됩니다. 다양한 방법으로 정보를 사용할 수 있습니다.

트래픽 보기 데이터 업데이트의 빈도는 여러 내부 서비스 변수에 따라 달라집니다. 그러나 데이터는 48시간마다 한 번씩 업데이트됩니다.

참고 항목

트래픽 보기에 설명된 대기 시간은 최종 사용자와 연결된 Azure 지역 간의 대표적인 대기 시간이며 DNS 조회 대기 시간이 아닙니다. 트래픽 보기에서는 로컬 DNS 해결 프로그램과 쿼리가 라우팅된 Azure 지역 간의 대기 시간을 측정하기 위해 최선을 다합니다. 사용할 수 있는 데이터가 충분치 않은 경우 반환되는 대기 시간은 null이 됩니다.

시각적 개요

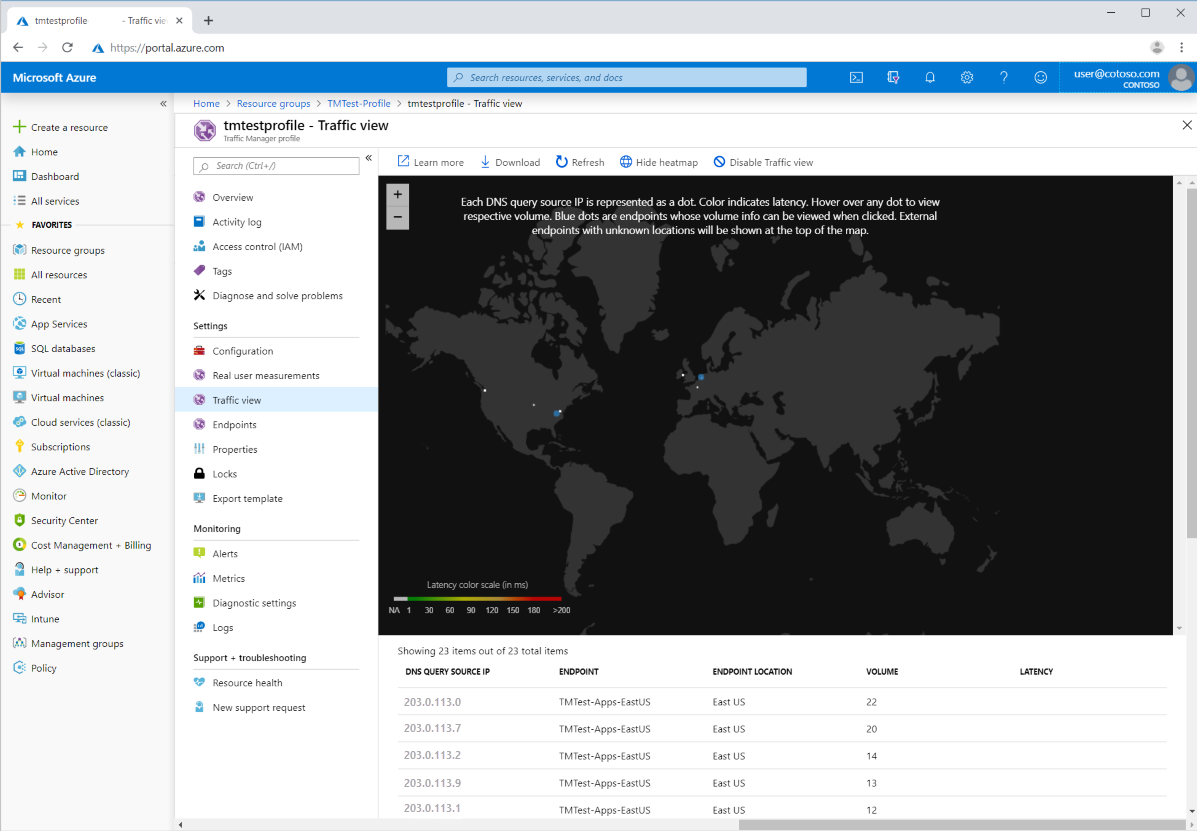

Traffic Manager 페이지에서 트래픽 보기 섹션으로 이동하면 트래픽 보기 정보의 오버레이가 있는 지리적 맵이 표시됩니다. 맵에는 Traffic Manager 프로필의 사용자 기반 및 엔드포인트에 대한 정보가 제공됩니다.

Traffic Manager Traffic View Geographic view

사용자 기반 정보

위치 정보를 사용할 수 있는 해당 로컬 DNS 확인자의 경우 맵에 표시됩니다. DNS 확인자의 색상은 Traffic Manager 쿼리에 해당 DNS 확인자를 사용하는 최종 사용자에게 발생하는 평균 대기 시간을 나타냅니다.

맵에서 DNS 확인자 위치를 가리키면 다음이 표시됩니다.

  • DNS 확인자의 서브넷(레이블: DNS 쿼리 원본 IP)
  • Traffic Manager에서 표시하는 DNS 쿼리 트래픽 볼륨
  • DNS 확인자의 트래픽에서 라우트된 엔드포인트, 엔드포인트와 DNS 확인자 사이의 선으로 표시됨
  • 해당 위치에서 엔드포인트까지 평균 대기 시간, 이 둘을 연결하는 선의 색상으로 표시됨

엔드포인트 정보

엔드포인트가 위치한 Azure 지역은 지도에 파란색 점으로 표시됩니다. 엔드포인트가 외부에 있거나 해당하는 Azure 지역 맵이 없는 경우 맵 위쪽에 표시됩니다. 임의의 엔드포인트를 선택하여 트래픽이 해당 엔드포인트에 직접 연결된 다른 위치(사용된 DNS 확인자 기준)를 확인합니다. 연결은 엔드포인트와 DNS 확인자 위치 사이에 선으로 표시됩니다. 이 쌍 사이의 대표 대기 시간에 따라 색이 지정됩니다. 엔드포인트의 이름과 이를 실행하는 Azure 지역을 확인할 수 있습니다. 이 Traffic Manager 프로필에 의해 직접 연결되는 총 요청 볼륨도 표시됩니다.

테이블 형식 목록 및 원시 데이터 다운로드

Azure Portal에서 테이블 형식으로 트래픽 보기 데이터를 볼 수 있습니다. 다음을 표시하는 각 DNS 확인자 IP / 엔드포인트 쌍에 대한 항목이 있습니다.

  • DNS 확인자의 서브넷(레이블: DNS 쿼리 원본 IP)
  • 이름
  • 엔드포인트가 있는 Azure 지역의 지리적 위치(사용 가능한 경우)
  • 해당 엔드포인트에 대한 DNS 확인자와 연결된 요청 볼륨
  • 해당 DNS를 사용하는 최종 사용자와 연결된 대표 대기 시간(사용 가능한 경우)

또한 CSV 파일로 트래픽 보기 데이터를 다운로드하여 원하는 분석 워크플로의 일부로 사용할 수 있습니다.

결제

트래픽 보기를 사용하면 제시된 인사이트를 만드는 데 사용된 데이터 포인트 수를 기준으로 요금이 청구됩니다. 현재 사용되는 유일한 데이터 요소 형식은 Traffic Manager 프로필에 대해 수신된 쿼리입니다. 가격 책정에 대한 자세한 내용은 Traffic Manager 가격 책정 페이지를 참조하세요.
