재호스팅된 워크플로 디자이너에서 새 Workflow Foundation 4.5 기능에 대한 지원

.NET Framework 4.5의 WF(Windows Workflow Foundation)에는 워크플로 디자이너 환경의 몇 가지 향상된 기능을 포함하여 많은 새로운 기능이 도입되었습니다. 이 항목에서는 이러한 기능 중 재호스트된 디자이너에서 지원되는 기능과 현재 지원되지 않는 기능을 자세히 설명합니다.

참고 항목

.NET Framework 4.5에서 도입된 새로운 Windows WF(Workflow Foundation) 기능의 전체 목록을 보려면 .NET Framework 4.5의 새로운 Windows Workflow Foundation 기능을 참조하세요.

활동

기본 제공 활동 라이브러리에는 새로운 활동과 기존 활동의 새로운 기능이 들어 있습니다. 이러한 모든 새 활동은 재호스트된 디자이너에서 지원됩니다. 이러한 새 활동에 대한 자세한 내용은 .NET Framework 4.5에 포함된 Windows Workflow Foundation의 새로운 기능의 활동 섹션을 참조하세요.

C# 식

.NET Framework 4.5 이전에는 워크플로의 모든 식이 Visual Basic으로만 작성될 수 있었습니다. .NET Framework 4.5에서 Visual Basic 식은 Visual Basic을 사용하여 만든 프로젝트에만 사용됩니다. Visual C# 프로젝트는 이제 식에 C#을 사용합니다. Visual Studio 2012에서 워크플로를 작성할 때는 문법 강조 표시 및 IntelliSense와 같은 기능이 포함된 완전한 기능의 C# 식 편집기가 제공됩니다. 이전 버전에서 만들어졌으며 Visual Basic 식을 사용하는 C# 워크플로 프로젝트는 계속 작동합니다.

Warning

재호스트된 디자이너에서는 C# 식이 지원되지 않습니다.

새로운 디자이너 기능

디자이너 검색

.NET Framework 4.5에 도입된 빠른 찾기 및 파일에서 찾기 기능은 재호스트된 디자이너에서는 지원되지 않습니다. Toolbox 검색은 재호스트된 디자이너에서 지원됩니다. 이러한 기능에 대한 자세한 내용은 디자이너 검색을 참조하세요.

Warning

빠른 찾기 및 파일에서 찾기는 재호스트된 디자이너에서는 지원되지 않습니다.

변수 및 인수 디자이너에서 상황에 맞는 메뉴에 표시되는 삭제 항목

.NET Framework 4에서는 키보드를 사용하여 디자이너에서만 변수와 인수를 삭제할 수 있었습니다. .NET Framework 4.5부터는 상황에 맞는 메뉴를 사용하여 변수 및 인수를 삭제할 수 있습니다. 이 기능은 재호스트된 디자이너에서 지원됩니다.

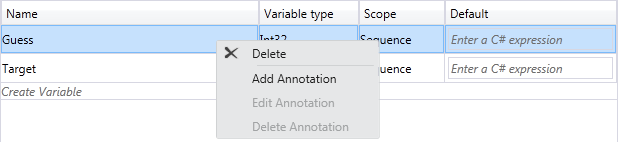

다음 스크린 샷에서는 변수 및 인수 디자이너의 상황에 맞는 메뉴를 보여 줍니다.

시퀀스로 자동 감싸기

워크플로 또는 특정 컨테이너 활동(예: NoPersistScope)에는 단일 본문 활동만 포함할 수 있으므로 두 번째 활동을 추가하려면 개발자가 첫 번째 활동을 삭제하고 Sequence 활동을 추가한 후 두 활동을 모두 시퀀스 활동에 추가해야 했습니다. .NET Framework 4.5부터 디자이너 화면에 두 번째 작업을 추가할 때 Sequence 작업이 자동으로 만들어져 두 작업을 모두 래핑합니다. 이 기능은 재호스트된 디자이너에서 지원됩니다.

다음 스크린 샷에서는 WriteLine의 Body에 있는 NoPersistScope 활동을 보여 줍니다.

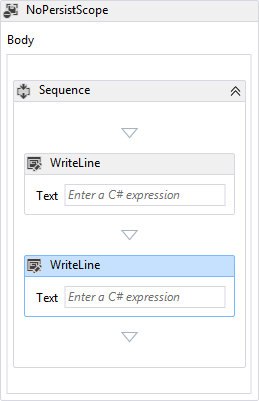

다음 스크린 샷에서는 두 번째 Sequence이 첫 번째 항목 아래에 놓였을 때 Body에 자동으로 만들어진 WriteLine 활동을 보여 줍니다.

이동 모드

디자이너에서 큰 워크플로를 더욱 쉽게 이동하기 위해 이동 모드를 사용할 수 있습니다. 이동 모드에서 개발자는 스크롤 바를 사용할 필요 없이 워크플로의 보이는 부분을 클릭하여 끌 수 있습니다. 이동 모드를 활성화하는 단추는 디자이너의 오른쪽 아래 모퉁이에 있습니다. 이 기능은 재호스트된 디자이너에서 지원됩니다.

다음 스크린 샷에서는 Workflow Designer의 오른쪽 아래 모퉁이에 있는 이동 단추를 보여 줍니다.

마우스 가운데 단추 또는 스페이스바를 사용하여 워크플로 디자이너를 이동할 수도 있습니다.

다중 선택

이동 모드를 사용하지 않을 경우 활동 주위의 사각형을 끌거나, Ctrl 키를 누른 채 원하는 활동을 하나씩 클릭하여 여러 활동을 한 번에 선택할 수 있습니다. 이 기능은 재호스트된 디자이너에서 지원됩니다.

디자이너 내에서 선택된 여러 활동을 끌어다 놓을 수도 있으며 상황에 맞는 메뉴를 사용하여 상호 작용할 수도 있습니다.

워크플로 항목 개요 뷰

계층적 워크플로를 쉽게 탐색할 수 있도록 워크플로의 구성 요소는 트리 스타일 개요 뷰로 표시됩니다. 개요 뷰는 문서 개요 뷰에 표시됩니다. Visual Studio에서 이 뷰를 열려면 맨 위 메뉴에서 보기, 다른 창, 문서 개요를 차례로 선택하거나 Ctrl+W, U를 누릅니다. 개요 뷰의 노드를 클릭하면 워크플로 디자이너의 해당 활동으로 이동되고 개요 뷰가 업데이트되어 디자이너에서 선택된 활동이 표시됩니다. 이 기능은 재호스트된 디자이너에서 지원됩니다.

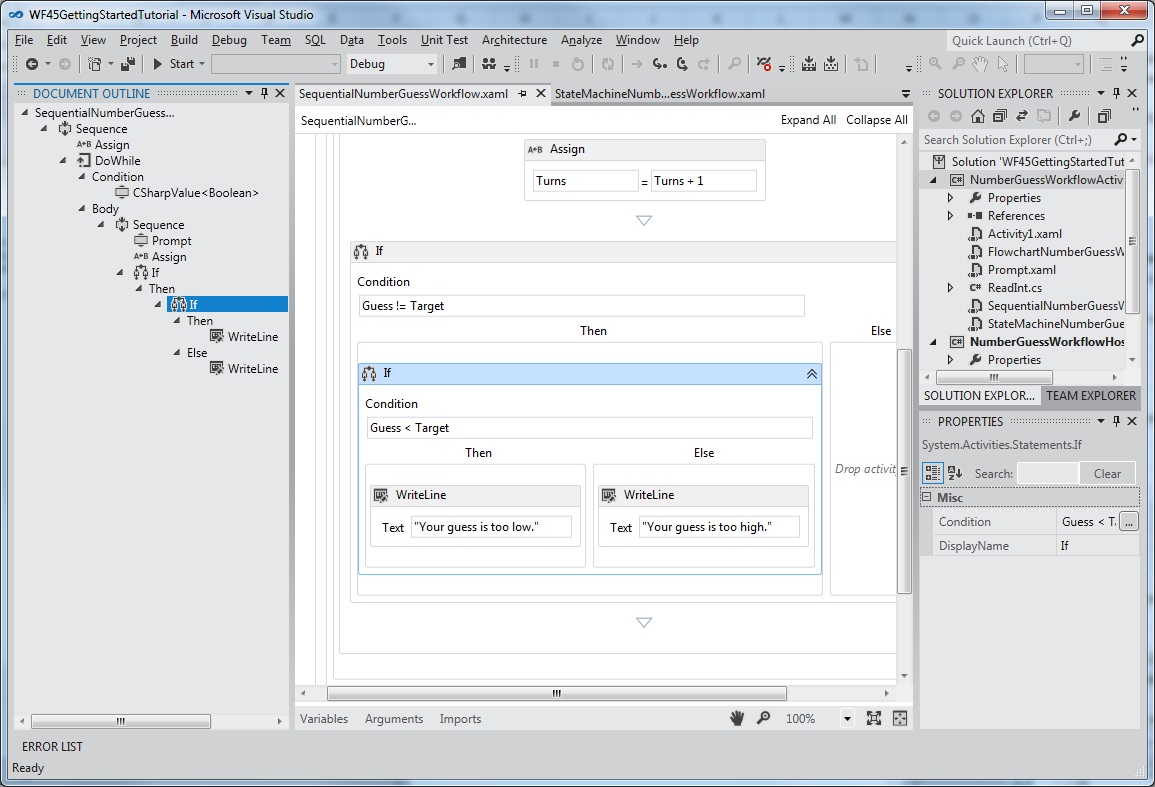

시작 자습서에서 완료된 워크플로의 다음 스크린 샷에서는 개요 뷰를 순차 워크플로와 함께 보여 줍니다.

셸 표시줄 및 헤더 항목의 표시 방식 제어 향상

재호스트된 디자이너에서 특정 워크플로에 대해 의미가 없는 일부 표준 UI 컨트롤은 해제할 수 있습니다. .NET Framework 4에서 이 사용자 지정은 디자이너 맨 아래에 있는 셸 막대에서만 지원됩니다. .NET Framework 4.5에서는 적절한 ShellHeaderItemsVisibility 값으로 WorkflowShellHeaderItemsVisibility를 설정하여 디자이너 맨 위에 있는 셸 헤더 항목의 표시 유형을 조정할 수 있습니다.

순서도 및 상태 시스템 워크플로의 자동 연결 및 자동 삽입

.NET Framework 4에서는 순서도 워크플로의 노드 간 연결을 수동으로 추가해야 했습니다. .NET Framework 4.5에서 순서도 및 상태 시스템 노드에는 도구 상자에서 디자이너 화면으로 작업을 끌 때 표시되는 자동 연결 지점이 있습니다. 이러한 지점 중 하나에 활동을 놓으면 필요한 연결과 함께 활동이 자동으로 추가됩니다.

다음 스크린 샷에서는 도구 상자에서 디자이너 화면으로 활동을 끌어 올 때 표시되는 연결 지점을 보여 줍니다.

활동을 순서도 노드와 상태 간 연결로 끌어 와 다른 두 노드 사이에 노드를 자동으로 삽입할 수도 있습니다. 다음 스크린 샷에서는 도구 상자의 활동을 끌어다 놓을 수 있는 강조 표시된 연결선을 보여 줍니다.

자동 연결 및 자동 삽입은 재호스트된 디자이너에서 지원됩니다.

디자이너 주석

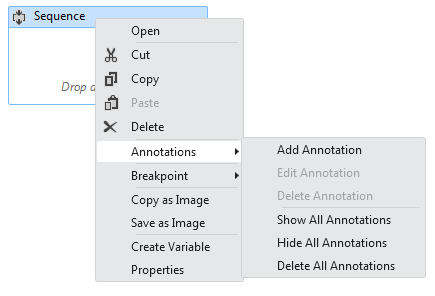

이제 대규모 워크플로를 손쉽게 개발할 수 있도록 디자이너에서 주석을 추가하여 디자인 프로세스를 추적할 수 있습니다. 주석은 활동, 상태, 순서도 노드, 변수 및 인수에 추가할 수 있습니다. 다음 스크린 샷에서는 디자이너에 주석을 추가하는 데 사용되는 상황에 맞는 메뉴를 보여 줍니다.

디자이너 주석은 재호스트된 디자이너에서 지원됩니다.

디자이너에서 ActivityDelegate 개체 정의 및 사용

.NET Framework 4의 활동은 ActivityDelegate 개체를 사용하여 워크플로의 다른 부분이 워크플로의 실행과 상호 작용할 수 있는 실행 지점을 노출했지만, 이러한 실행 지점을 사용하려면 일반적으로 많은 양의 코드가 필요했습니다. 이 릴리스에서는 개발자가 워크플로 디자이너를 사용하여 활동 대리자를 정의하고 사용할 수 있습니다. 자세한 내용은 방법: 워크플로 디자이너에서 활동 대리자 정의 및 사용을 참조하세요.

활동 대리자는 재호스트된 디자이너에서 지원됩니다.

빌드 타임 유효성 검사

.NET Framework 4에서는 워크플로 프로젝트를 빌드하는 동안 워크플로 유효성 검사 오류가 빌드 오류로 간주되지 않았습니다. 따라서 워크플로 유효성 검사 오류가 있더라도 워크플로 프로젝트를 성공적으로 빌드할 수 있었습니다. .NET Framework 4.5에서는 워크플로 유효성 검사 오류가 있으면 빌드에 실패합니다.

Warning

빌드 타임 유효성 검사는 재호스트된 디자이너에서 지원되지 않습니다.

디자인 타임 백그라운드 유효성 검사

.NET Framework 4에서 워크플로는 포그라운드 프로세스로 유효성이 검사되었으므로 복잡하거나 시간이 많이 소요되는 유효성 검사 프로세스 중에 UI를 차단할 수 있습니다. 이제는 백그라운드 스레드에서 워크플로 유효성 검사를 수행하므로 UI가 차단되지 않습니다.

디자인 타임 백그라운드 유효성 검사는 재호스트된 디자이너에서 지원됩니다.

XAML 파일의 별도 위치에 있는 뷰 상태

.NET Framework 4에서 워크플로에 대한 보기 상태 정보는 여러 위치에 있는 XAML 파일에 저장됩니다. 따라서 개발자가 XAML을 직접 읽거나 뷰 상태 정보를 제거하는 코드를 작성하기에 불편했습니다. .NET Framework 4.5에서 XAML 파일의 보기 상태 정보는 XAML 파일의 별도 요소로 직렬화됩니다. 개발자는 작업의 뷰 상태 정보를 쉽게 찾아 편집하거나 뷰 상태를 완전히 제거할 수 있습니다.

이 기능은 재호스트된 Workflow Designer에서 지원됩니다.

재호스트된 디자이너에서 Workflow 4.5 기능 사용

이전 버전과의 호환성을 유지하기 위해 .NET Framework 4.5에 포함된 일부 새로운 기능은 다시 호스팅된 디자이너에서 기본적으로 사용하도록 설정되지 않습니다. 따라서 재호스트된 디자이너를 사용하는 기존 애플리케이션은 최신 버전으로 업데이트해도 차단되지 않습니다. 재호스트된 디자이너에서 새로운 기능을 사용하려면 TargetFrameworkName을 ".Net Framework 4.5"로 설정하거나 DesignerConfigurationService의 개별 멤버를 설정하여 개별 기능을 사용하도록 설정합니다.

새로운 워크플로 개발 모델

순서도 및 순차 워크플로 개발 모델 외에도 이 릴리스에는 상태 시스템 워크플로 및 계약 중심 워크플로 서비스가 포함되어 있습니다.

상태 시스템 워크플로

상태 시스템 워크플로는 Microsoft .NET Framework 4 플랫폼 업데이트 1에서 .NET Framework 4.0.1의 일부로 도입되었습니다. 이 업데이트에는 여러 가지 새로운 클래스 및 활동이 포함되어 있으므로 개발자가 상태 시스템 워크플로를 만들 수 있었습니다. 이러한 클래스와 활동은 .NET Framework 4.5용으로 업데이트되었습니다. 업데이트에는 다음이 포함됩니다.

1. 상태에 중단점을 설정할 수 있는 기능

2. Workflow Designer에서 전환을 복사하여 붙여 넣을 수 있는 기능

3. 공유 트리거 전환 작성을 위한 디자이너 지원

4. StateMachine, State 및 Transition을 포함하여 상태 시스템 워크플로를 만드는 데 사용되는 활동

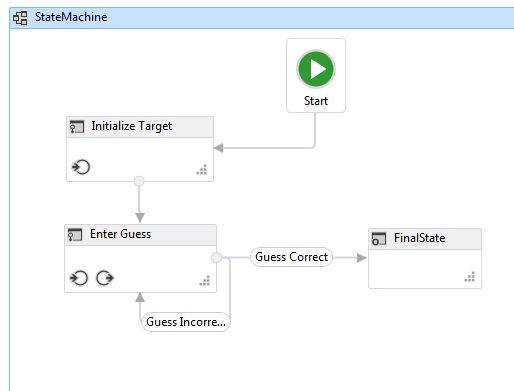

다음 스크린샷은 시작 자습서 단계 방법: 상태 시스템 워크플로 만들기의 완료된 상태 시스템 워크플로를 보여 줍니다.

상태 시스템 워크플로 만들기에 대한 자세한 내용은 상태 시스템 워크플로를 참조하세요. 상태 시스템 워크플로는 재호스트된 디자이너에서 지원됩니다.

계약 중심 워크플로 개발

계약 중심 워크플로 개발 도구를 사용하면 개발자가 먼저 코드로 계약을 설계한 다음 Visual Studio에서 몇 번의 클릭으로 각 작업을 나타내는 도구 상자에서 작업 템플릿을 자동으로 생성할 수 있습니다. 그런 다음 이러한 활동은 계약에서 정의한 작업을 구현하는 워크플로를 만드는 데 사용됩니다. 워크플로 디자이너는 워크플로 서비스의 유효성을 검사하여 이러한 작업을 구현하고 워크플로의 서명이 계약 서명과 일치하도록 합니다. 개발자는 워크플로 서비스와 구현된 계약 컬렉션을 연결할 수도 있습니다. 계약 중심 워크플로 서비스 개발에 대한 자세한 내용은 방법: 기존 서비스 계약을 사용하는 워크플로 서비스 만들기를 참조하세요.

Warning

계약 중심 워크플로 개발은 워크플로 디자이너에서 지원되지 않습니다.
