EKA vartotojo sąsajos vaizdinio elemento konfigūracijos

Šiame straipsnyje pateikiama informacija apie „Dynamics 365 Commerce“ elektroninio kasos aparato (EKA) patirčių ekrano išdėstymus.

„Microsoft Dynamics 365 Commerce” elektroninio kasos aparato (EKA) vartotojo sąsają (UI) galima sukonfigūruoti naudojant parduotuvėms, kasos aparatams ir vartotojams priskirtų vaizdo profilių ir ekrano išdėstymų kombinaciją. Šiame straipsnyje pateikiama bendra informacija apie konfigūravimo parinktis.

Tolesnėje iliustracijoje parodyti ryšiai tarp įvairių objektų, kuriuos galima konfigūruoti EKA vartotojo sąsajoje.

Vaizdo šablonas

Vaizdo profiliai priskiriami kasos aparatams ir jais nurodoma pagal kasos aparatą suskirstytus ir vartotojų bendrai naudojamus vaizdo elementus. Kiekvienas prie kasos aparato prisijungęs vartotojas mato tą pačią temą, maketą, spalvas ir vaizdus.

• Profilio numeris – profilio numeris yra unikalus vaizdinio profilio identifikatorius.
• Aprašymas - Galite nurodyti prasmingą pavadinimą, kuris padės nustatyti tinkamą profilį jūsų situacijai.

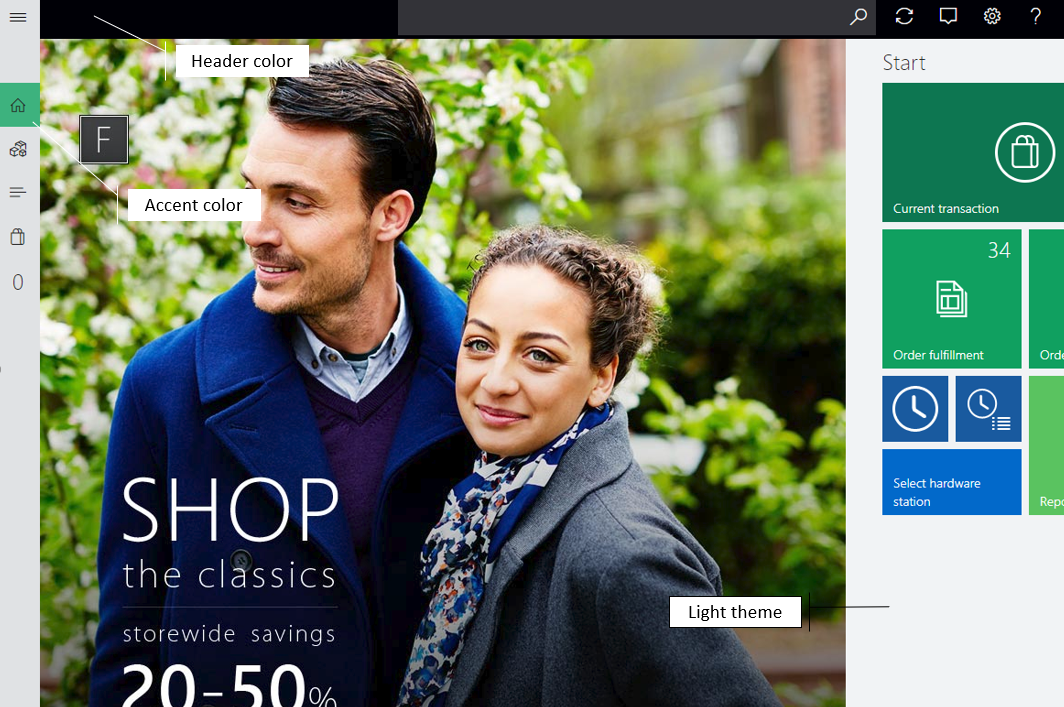

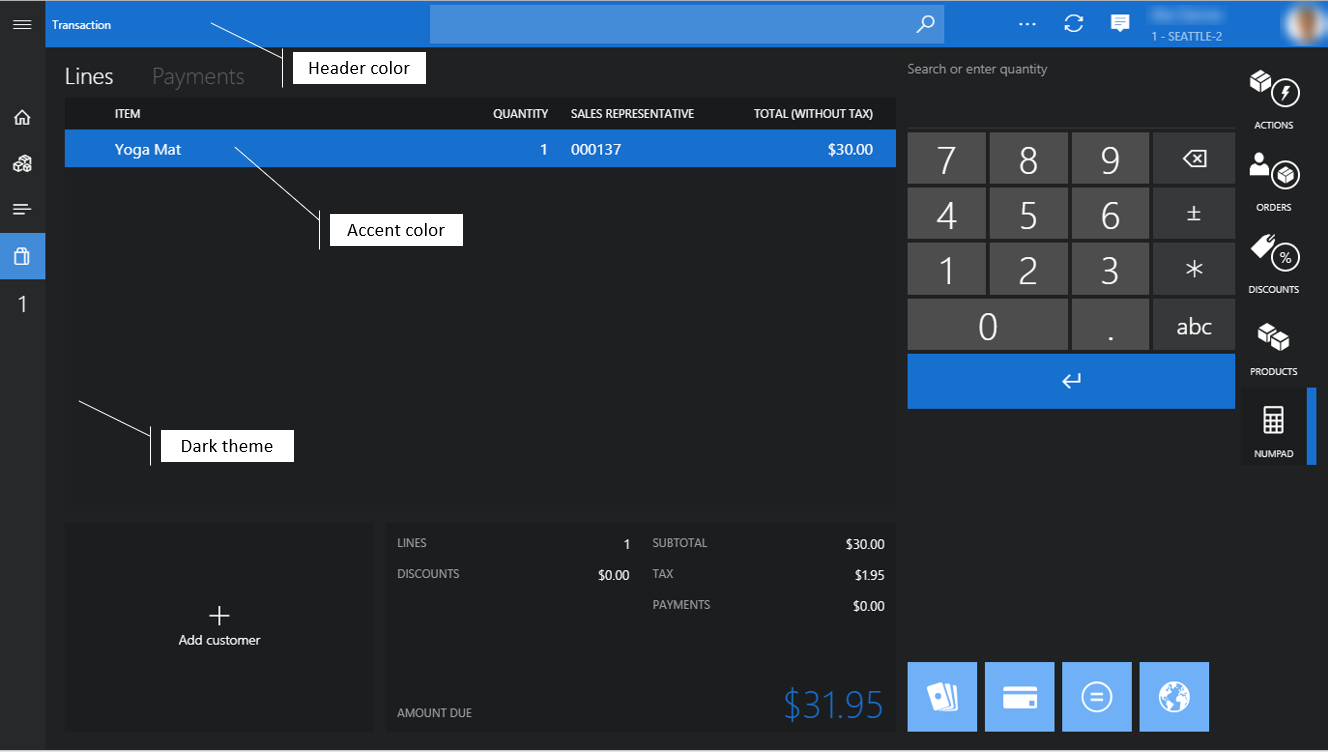

• Tema - Galite pasirinkti tarp šviesios ir tamsios programos temų. Nuo temos priklauso visos programos šriftų ir fono spalvos.
• Paryškinimo spalva – paryškinimo spalva naudojama visoje EKA, norint atskirti arba paryškinti konkrečius vaizdinius elementus, pvz., plyteles, komandų mygtukus ir hipersaitus. Paprastai su šiais elementais galima atlikti veiksmų.
• Antraštės spalva – galite sukonfigūruoti puslapio antraštės spalvą, kad ji atitiktų mažmenininko prekės ženklo reikalavimus.
• Šriftų schema - Galite pasirinkti tarp standartinių ir didelių šriftų schemų. Šrifto schema turi įtakos visos programos šrifto dydžiui. Numatytoji parinktis yra Standartinė.
• Visada rodyti programos juostos etiketes – kai ši parinktis įjungta, etiketės tekstas visada matomas po programos juostos mygtukais.
• Išdėstymas - Galite pasirinkti centruotą ir dešinįjį išdėstymą. Maketas turi įtakos prisijungimo langelio, esančio prisijungimo ekrane, lygiuotei. Numatytoji parinktis yra Centruotas.
• Rodyti datą / laiką – kai ši parinktis įjungta, dabartinė data ir laikas rodomi EKA antraštėje ir prisijungimo ekrane.
• Klaviatūra - Galite pasirinkti tarp Numatytoji OS klaviatūra ir Rodyti skaičių klaviatūrą , kad nurodytumėte numatytąją klaviatūrą, kuri naudojama įvesčiai prisijungimo ekrane. Skaičių klaviatūra yra virtualioji klaviatūra, kuri visų pirma naudojama lietimu pagrįstuose įrenginiuose. Numatytasis pasirinkimas yra Numatytoji operacinės sistemos klaviatūra.
• Logotipo vaizdas – galite nurodyti logotipo vaizdą, kuris rodomas prisijungimo ekrane. Rekomenduojame naudoti vaizdą, turintį permatomą foną. Failų dydis turėtų būti kuo mažesnis, nes saugant ir įkeliant didelius failus gali pablogėti programos veikimas ir našumas.
• Prisijungimo fonas - Galite nurodyti prisijungimo ekrano fono paveikslėlį. Fono vaizdų failų dydis turėtų būti kuo mažesnis.
• Fonas - Galite nurodyti fono paveikslėlį, kuris naudojamas vietoj vientisos temos spalvos visoje programoje. Prisijungimo ekrano fono vaizdų failų dydis turėtų būti kuo mažesnis.

Banknotas

Maketas Dešinysis ir datos / laiko rodymas netaikomi kompaktiško rodinio prisijungimo ekrane.

Jums reikia paleisti 1090 (Registrai) paskirstymo grafiko užduotį, kad būtų galima sinchronizuoti naujausias vaizdo šablono konfigūracijas su kanalo duomenų baze.

Ekrano maketai

Nuo ekrano išdėstymo konfigūracijų priklauso, kokie bus UI valdiklių veiksmai, turinys ir išdėstymo tvarka EKA darbo pradžios ekrane ir operacijų ekrane.

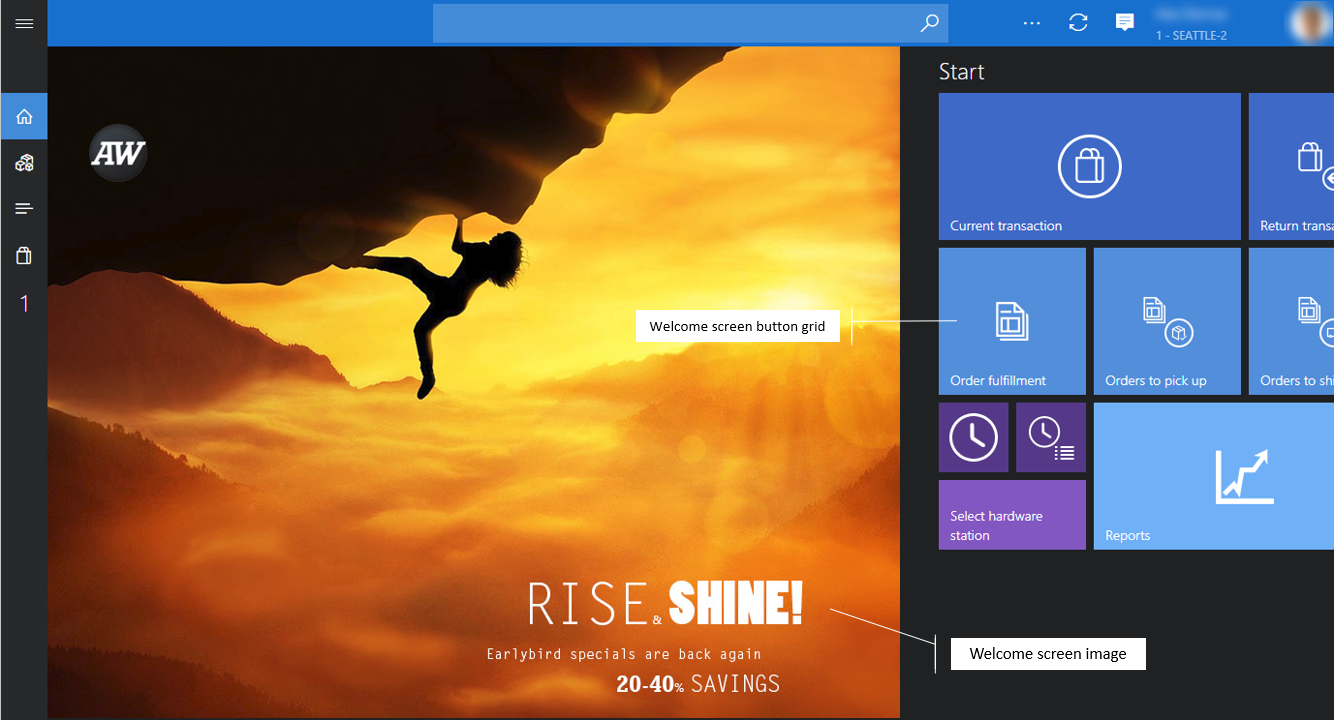

• Pasveikinimo ekranas - Daugeliu atvejų pasveikinimo ekranas yra puslapis, kurį vartotojai mato pirmą kartą prisijungę prie EKA. Darbo pradžios ekrane gali būti prekės ženklo vaizdas ir mygtukynai, suteikiantys prieigą prie EKA operacijų. Paprastai šiame ekrane pateikiamos operacijos, kurios nepriklauso nuo dabartinės operacijos.

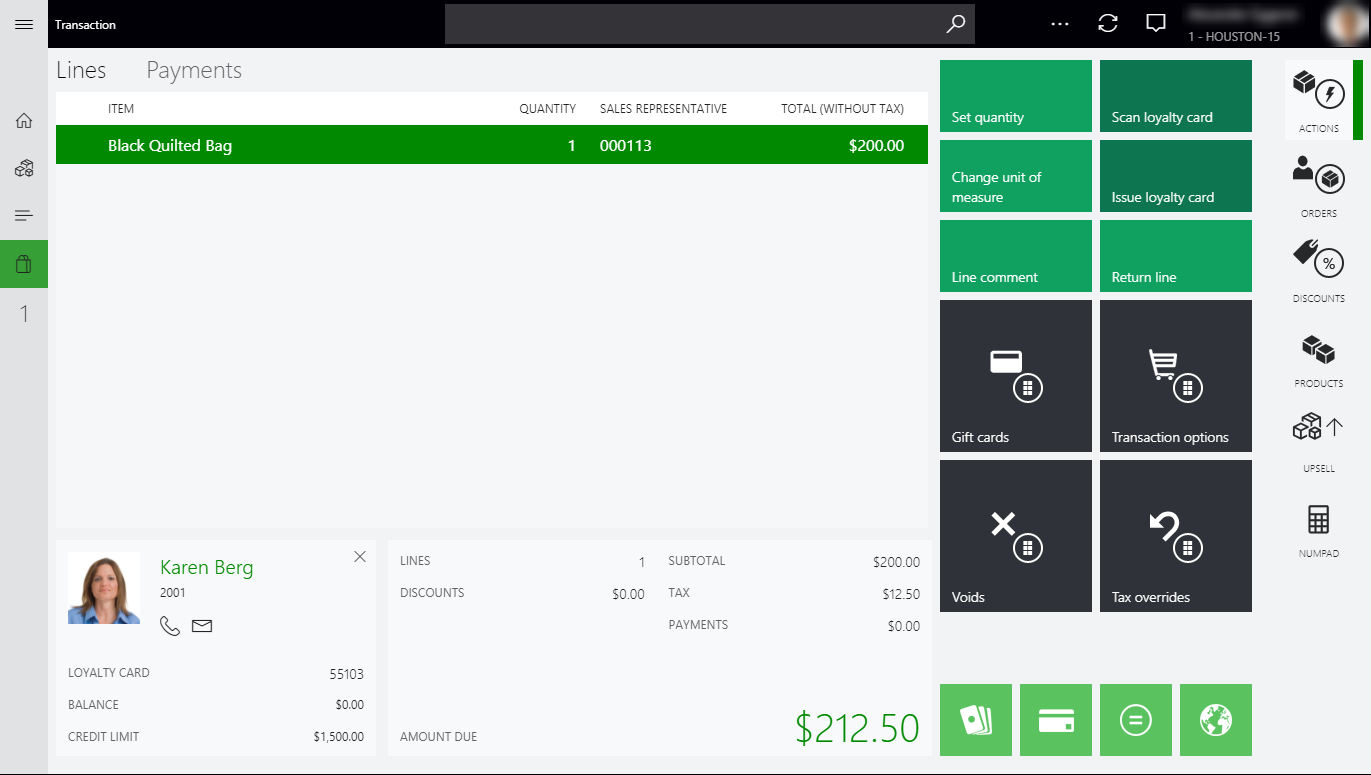

• Operacijos ekranas – operacijų ekranas yra pagrindinis EKA ekranas, skirtas pardavimo operacijoms ir užsakymams apdoroti. Turinys ir išdėstymas konfigūruojami naudojant ekrano išdėstymo dizaino įrankį.



• Numatytasis pradžios ekranas – kai kurie mažmenininkai pageidauja, kad prisijungę kasininkai eitų tiesiai į operacijos ekraną. Parametras Numatytasis pradžios ekranas leidžia nurodyti numatytąjį kiekvieno ekrano išdėstymo ekraną, rodomą prisijungus.

Priskyrimas

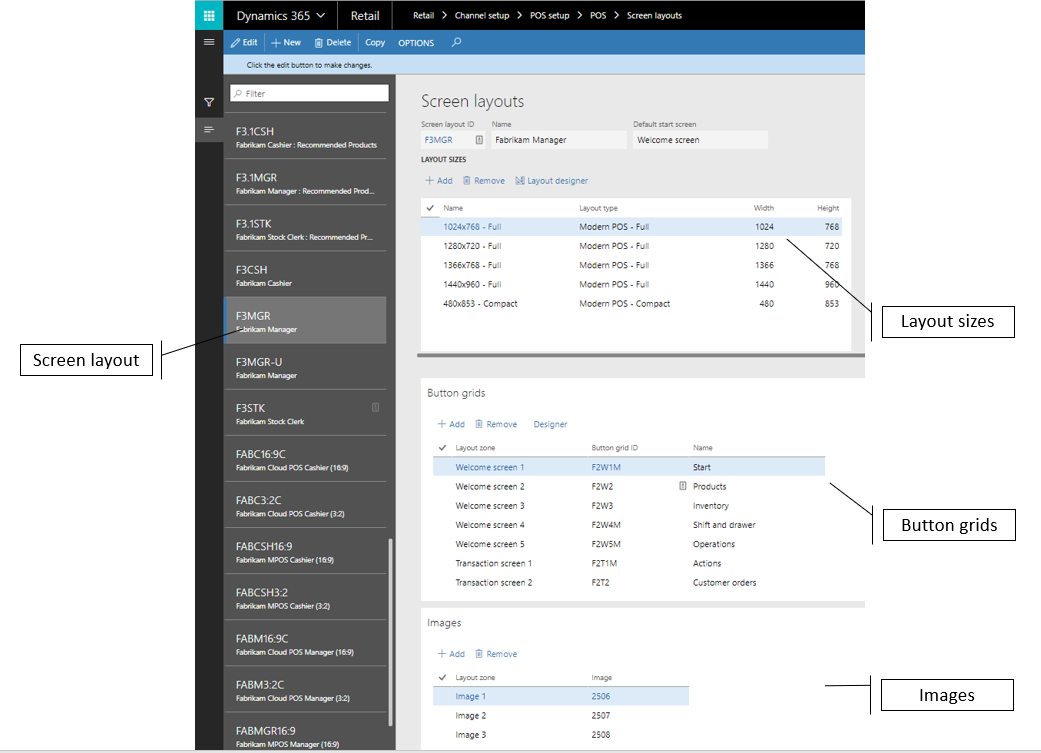

Ekranų išdėstymus galima priskirti pagal parduotuvę, registrą arba vartotoją. Pasirinkus vartotojo priskyrimą nepaisoma kasos aparato ir parduotuvės priskyrimų, o pasirinkus kasos aparato priskyrimą nepaisoma parduotuvės priskyrimo. Paprastoje situacijoje, kai visi vartotojai naudoja tą patį išdėstymą (nesvarbu, koks kasos aparatas ar vaidmuo), ekrano išdėstymą galima nustatyti tik parduotuvės lygiu. Tose situacijose, kai konkretiems kasos aparatams ar vartotojams reikalingi specializuoti išdėstymai, galima juos priskirti.

Atsižvelgiant į tai, kokiu lygiu priskiriami ekrano maketai, reikia paleisti 1070 (Kanalo konfigūracija), 1090 (Registrai) ir/arba 1060 (Darbuotojai) paskirstymo grafiko užduotis, norint sinchronizuoti naujausias ekrano maketo konfigūracijas su kanalo duomenų baze.

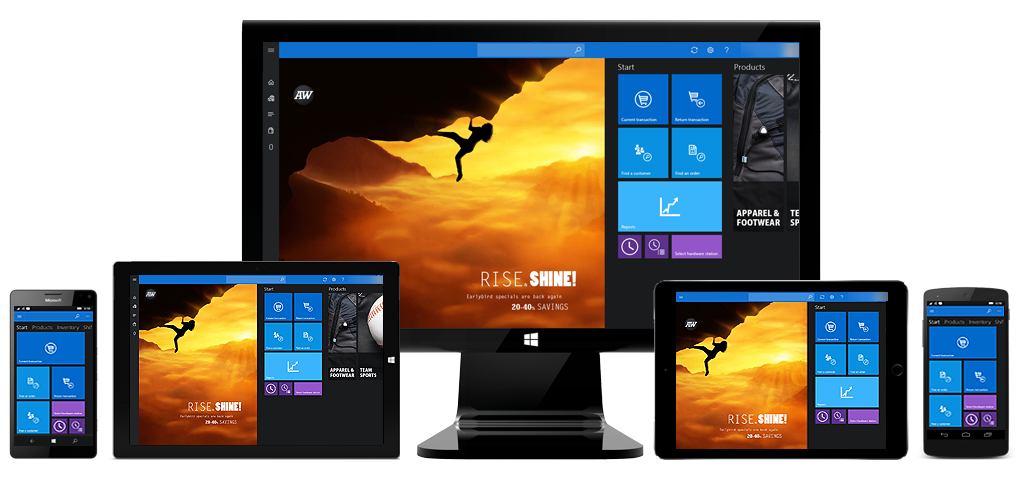

Maketo dydžiai

Didžioji EKA UI dalis yra reaguojanti, o išdėstymo dydis keičiamas ir pats išdėstymas reguliuojamas automatiškai, pagal ekrano dydį ir padėtį. Tačiau EKA operacijų ekraną būtina sukonfigūruoti kiekvienai numatomai ekrano skiriamajai gebai.

Paleidžiama EKA programa automatiškai pasirenka artimiausią sukonfigūruotą įrenginio išdėstymo dydį. Ekrano išdėstyme taip pat gali būti konfigūracijų stačiam ir gulsčiam režimams bei tiek viso dydžio, tiek kompaktiniams įrenginiams. Todėl vartotojams gali būti priskirtas vienas ekrano išdėstymas, veikiantis su įvairiais parduotuvėje esančiais dydžiais ir formos veiksniais.

• Vardas - Norėdami nustatyti ekrano dydį, galite įvesti prasmingą pavadinimą.

• Išdėstymo tipas – EKA programa gali rodyti savo vartotojo sąsają įvairiais režimais, kad užtikrintų geriausią vartotojo patirtį tam tikrame įrenginyje.

  • "Modern POS" – visas – visi maketai paprastai geriausiai tinka didesniems ekranams, pvz., staliniams monitoriams ir planšetiniams kompiuteriams. Galite pasirinkti įtrauktinus UI elementus, nurodyti tų elementų dydį bei išdėstymą ir konfigūruoti tikslias ypatybes. Pasirinkus pilnus išdėstymus palaikomos vertikalios ir horizontalios konfigūracijos.
  • "Modern POS" – kompaktiškas - Kompaktiški maketai paprastai geriausiai tinka telefonams ir mažiems planšetiniams kompiuteriams. Kompaktinių įrenginių dizaino galimybės ribotos. Galite sukonfigūruoti kvitų ir bendrųjų sumų skydelių stulpelius bei laukus. Tam tikros operacijos, kurioms reikia didesnės ekrano skiriamosios gebos, pvz., ataskaitos ir atsargų valdymas, nepalaikomos kompaktiškame išdėstyme.

• Plotis / aukštis – šios reikšmės nurodo efektyvų ekrano dydį pikseliais, kurio tikimasi iš išdėstymo. Atminkite, kad kai kuriose operacinėse sistemose su didelės skiriamosios gebos ekranais naudojama mastelio keitimo funkcija.

Banknotas

Minimali skiriamoji geba, palaikoma viso dydžio išdėstymams, yra 1024x768. Bet koks išdėstymas, naudojant skiriamąją gebą, esančią žemiau tos ribos, sukuria kompaktišką išdėstymą.

Patarimas

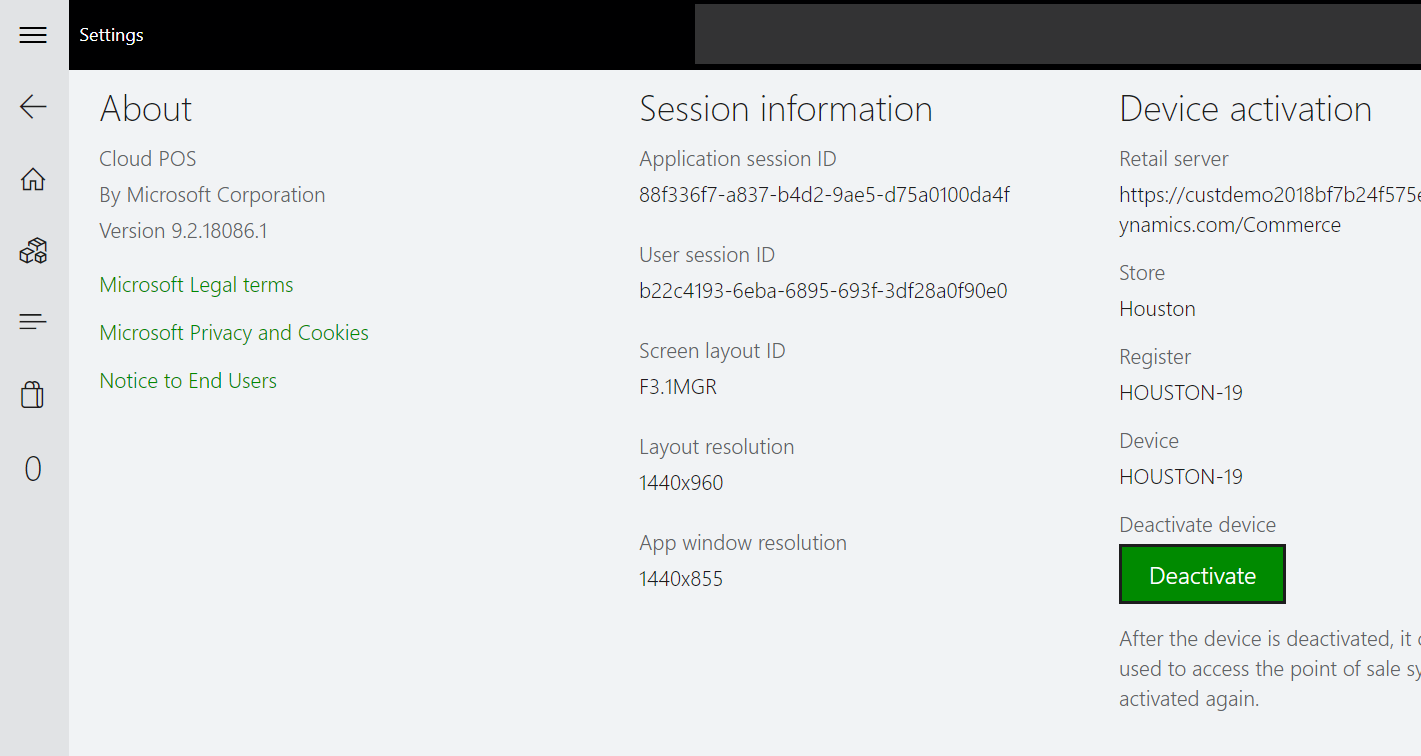

Sužinoti, kokio dydžio išdėstymo reikia EKA ekranui, galite peržiūrėję skiriamąją gebą programoje. Paleiskite EKA ir eikite į Parametrai > Seanso informacija. EKA rodo šiuo metu įkeltą išdėstymą, jo dydį ir programos lango skiriamąją gebą.

Mygtukynai

Kiekvienam ekrano išdėstymo dydžiui galite sukonfigūruoti ir priskirti EKA darbo pradžios ekrano ir operacijų ekrano mygtukynus. Darbo pradžios ekrano mygtukynai automatiškai išdėstomi iš kairės į dešinę, nuo mažiausio skaičiaus (1 darbo pradžios ekranas) iki didžiausio.

Viso dydžio EKA išdėstymuose mygtukynų išdėstymas nurodomas ekrano išdėstymų dizaino įrankyje.

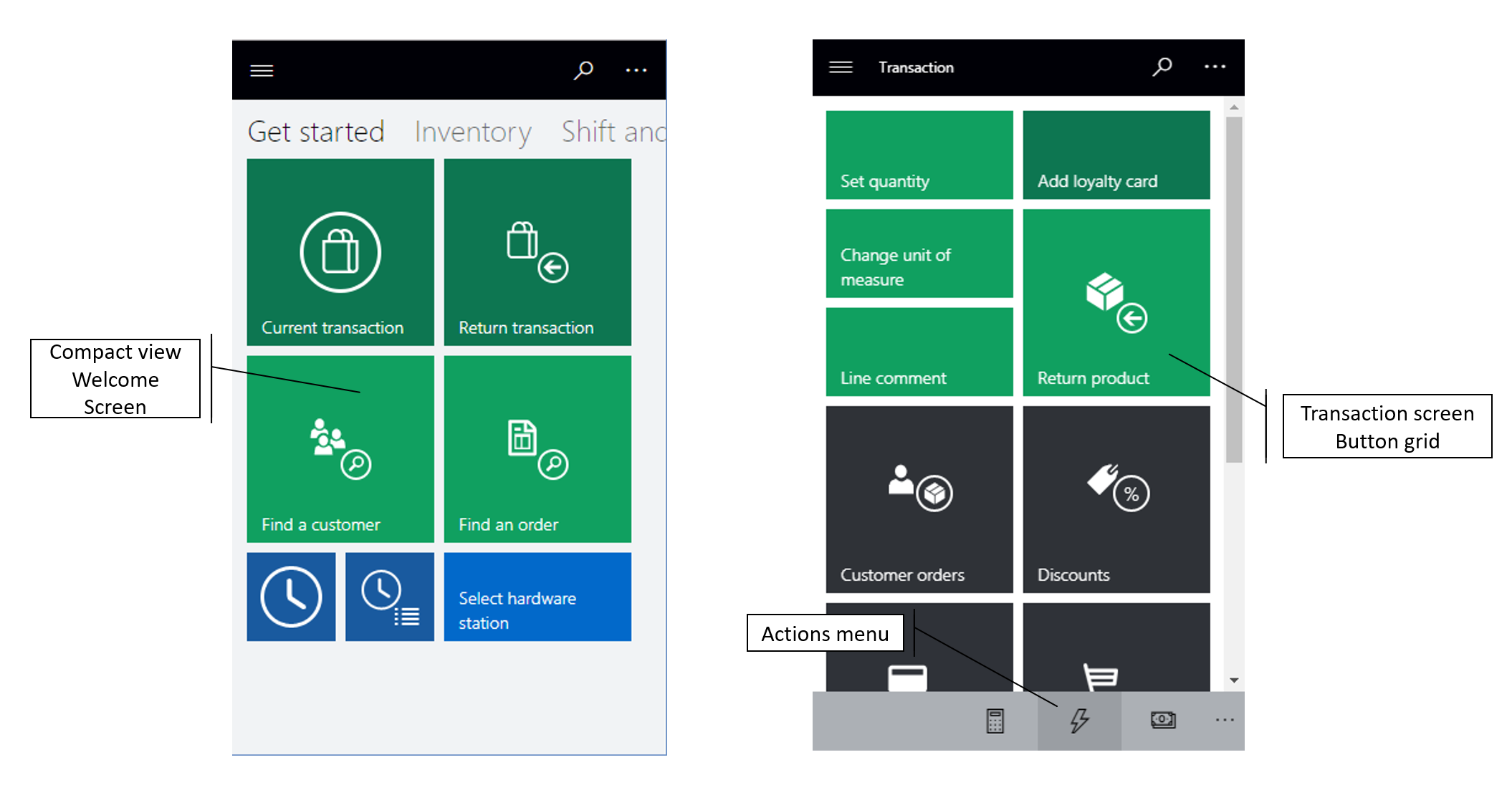

Kompaktiniuose EKA išdėstymuose mygtukynai automatiškai išdėstomi iš viršaus į apačią, nuo mažiausio skaičiaus (1 operacijų ekranas) iki didžiausio. Juos galima pasiekti meniu Veiksmai.

Banknotas

Mygtuko dydis kūrimo įrankyje prisitaikys taip, kad tiktų prie lango, dėl to jis gali netiksliai atspindėti esamus mygtukus nustatytus POS. Siekiant geriausiai simuliuoti mygtuko tinklelio išdėstymą, reguliuokite kūrimo įrankio langus tokiam pačiam dydžiui kaip ir EKA.

Vaizdai

Kiekvienam ekrano išdėstymo dydžiui galite nurodyti į EKA UI įtrauktinus vaizdus. Viso dydžio EKA išdėstymuose galima nurodyti vieną darbo pradžios ekrano vaizdą. Šis vaizdas rodomas kaip pirmas UI elementas iš kairės. Operacijų ekrane vaizdai gali būti naudojami kaip skirtukų vaizdai arba kaip logotipas. Kompaktiniuose EKA išdėstymuose šie vaizdai nenaudojami.

Ekrano maketo dizaineris

Ekrano išdėstymų dizaino įrankis leidžia konfigūruoti įvairius kiekvieno išdėstymo dydžio EKA operacijų ekrano aspektus (tiek stačio, tiek gulsčio režimų ir tiek viso dydžio, tiek kompaktinių išdėstymų). Vartotojui kiekvieną kartą įjungus programą, naudodamas diegimo technologiją „ClickOnce“ ekrano išdėstymų dizaino įrankis atsisiunčia, įdiegia ir paleidžia naujausią programos versiją. Būtinai patikrinkite „ClickOnce“ reikalavimus naršyklėms. Kai kuriose naršyklėse, pvz., „Google Chrome“, reikalingi plėtiniai.

Svarbu

Turite sukonfigūruoti kiekvieno apibrėžto ir EKA naudojamo išdėstymo dydžio ekrano išdėstymą.

Viso dydžio išdėstymų dizaino įrankis

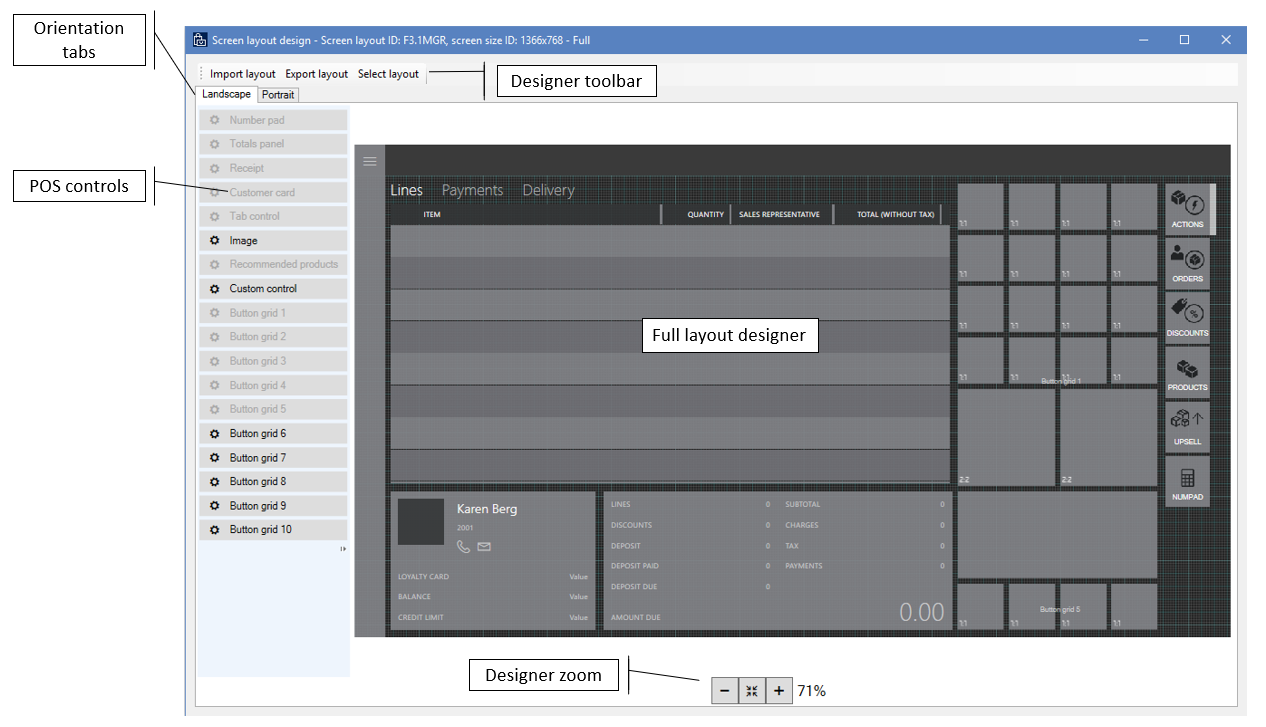

Viso dydžio išdėstymų dizaino įrankis vartotojams leidžia į EKA operacijų ekraną nuvilkti UI valdiklių ir konfigūruoti tų valdiklių parametrus.

• Importuoti maketą / eksportavimo maketą – EKA ekrano maketo dizainus galite eksportuoti ir importuoti kaip XML failus, kad galėtumėte lengvai pakartotinai juos naudoti ir bendrinti aplinkose. Svarbu importuoti teisingų dydžių išdėstymus. Kitu atveju UI elementai gali būti neteisingai išdėstyti ekrane.

• Gulsčias / stačias – jei EKA įrenginys leidžia vartotojams perjungti gulsčiojo ir portreto režimus, turite nustatyti kiekvieno režimo ekrano išdėstymą. EKA automatiškai aptinka ekrano pasukimą ir rodo teisingą išdėstymą.

• Maketo tinklelis – EKA maketų dizaino įrankis naudoja 4 pikselių tinklelį. Kad būtų lengviau teisingai sulygiuoti turinį, UI valdikliai prisikabina prie tinklelio.

• Dizaino įrankio mastelio keitimas – galite priartinti ir nutolinti dizainerio rodinį, kad geriau peržiūrėtumėte turinį EKA ekrane. Ši funkcija yra naudinga, kai EKA ekrano skiriamoji geba labai skiriasi nuo ekrano, naudojamo dizaino įrankyje, skiriamosios gebos.

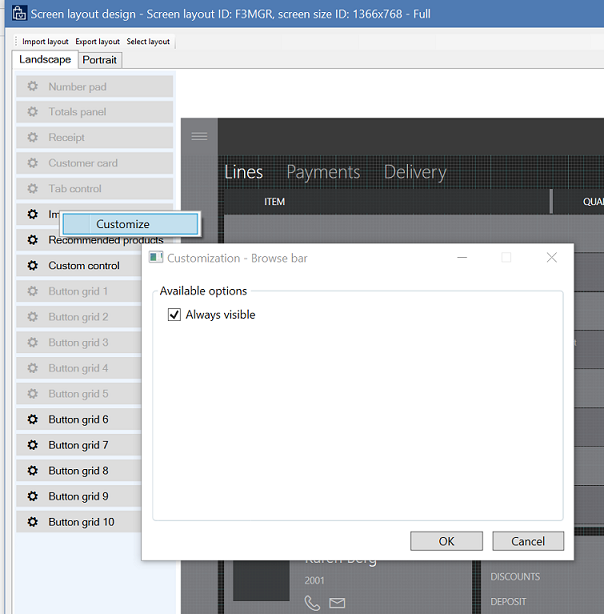

• Rodyti / slėpti naršymo juostą – jei naudojate "Full POS" maketus, galite pasirinkti, ar operacijų ekrane matoma kairioji naršymo juosta. Ši funkcija naudinga naudojant mažesnės skiriamosios gebos ekranus. Norėdami nustatyti matomumą, dizaino įrankyje dešiniuoju pelės mygtuku spustelėkite naršymo juostą ir pažymėkite arba išvalykite žymės langelį Visada matoma. Jei naršymo juosta yra paslėpta, ją pasiekti EKA vartotojai vis dar gali naudodami viršutinėje kairiojoje dalyje esantį meniu.

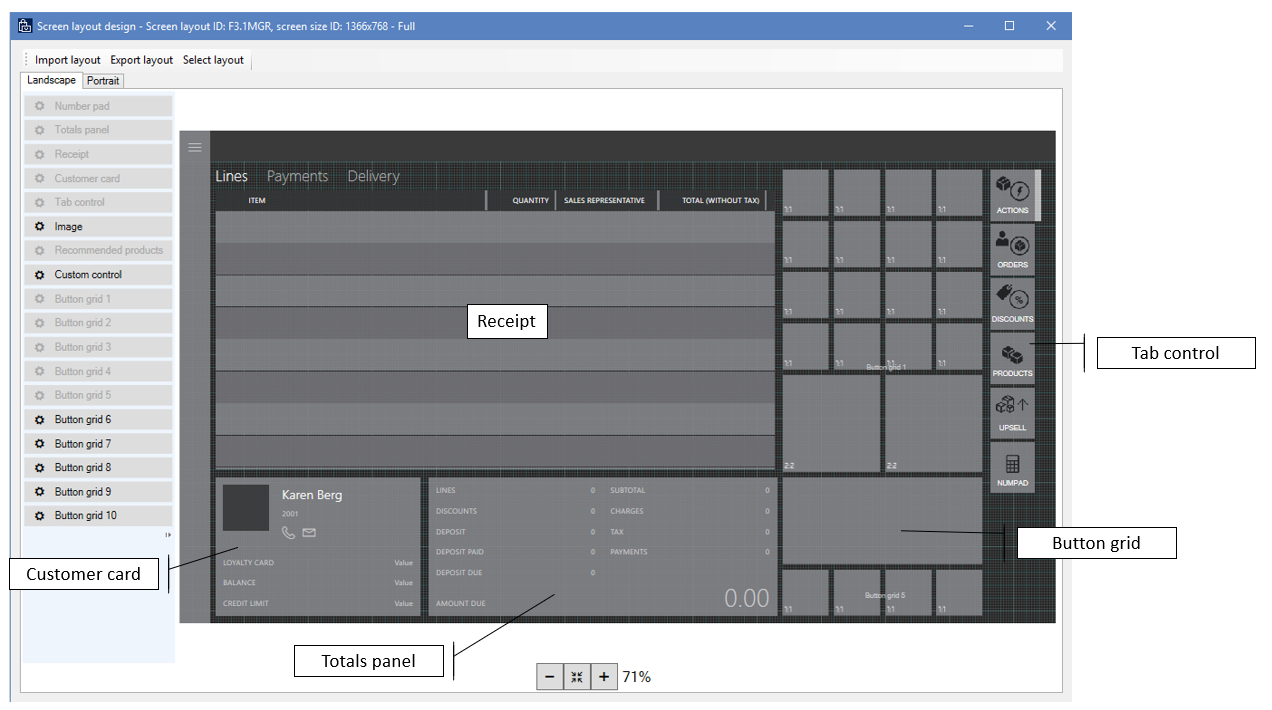

• EKA valdikliai – EKA maketų dizaino įrankis palaiko toliau nurodytus valdiklius. Daug valdiklių galite konfigūruoti dešiniuoju pelės klavišu spustelėdami ir naudodami kontekstinį meniu.



  • Skaičių klaviatūra – skaičių klaviatūra yra pagrindinis vartotojo įvesties mechanizmas EKA operacijų ekrane. Valdiklį galite sukonfigūruoti taip, kad būtų rodoma visa skaičių klaviatūra. Ši parinktis puikiai tinka įrenginiams su jutikliniais ekranais. Taip pat jį galite sukonfigūruoti taip, kad būtų rodomas tik įvesties laukas. Tokiu atveju įvesčiai naudojama fizinė klaviatūra. Skaičių klaviatūros parametrus galima nustatyti tik naudojant viso dydžio išdėstymus. Kompaktiniuose išdėstymuose visa skaičių klaviatūra visada rodoma operacijų ekrane.
  • Sumų skydas – galite sukonfigūruoti sumų skydelį viename arba dviejuose stulpeliuose, kad būtų rodomos tokios reikšmės kaip eilutės skaičius, nuolaidos suma, mokesčiai, tarpinė suma ir mokestis. Kompaktiniuose išdėstymuose galima naudoti tik vieną stulpelį.
  • Kvitų skydas – kvitų skydelyje yra EKA apdorojamų produktų ir paslaugų pardavimo eilutės, mokėjimo eilutės ir pristatymo informacija. Galite nurodyti stulpelius, pločius ir išdėstymo tvarką. Kompaktiniuose išdėstymuose taip pat galite sukonfigūruoti papildomą informaciją, rodomą po pagrindine eilute esančioje eilutėje.
  • Kliento kortelė – kliento kortelė rodo informaciją apie klientą, kuris yra susietas su dabartine operacija. Kliento kortelę galite sukonfigūruoti taip, kad joje papildoma informacija būtų slepiama arba rodoma.
  • Skirtuko valdiklis – galite pridėti skirtuko valdiklį prie ekrano maketo ir į jį įdėti kitus valdiklius, pvz., skaičių klaviatūrą, kliento kortelė arba mygtukų tinklelius. Skirtuko valdiklis – tai konteineris, padedantis ekrane sutalpinti daugiau turinio. Skirtuko valdiklį galima įtraukti tik naudojant viso dydžio išdėstymus.
  • Vaizdas - Galite naudoti vaizdo valdiklį, kad operacijos ekrane būtų rodomas parduotuvės logotipas ar kitas prekės ženklo vaizdas . Vaizdo valdiklį galima įtraukti tik naudojant viso dydžio išdėstymus.
  • Rekomenduojami produktai – jei rekomenduojamų produktų valdiklis sukonfigūruotas atsižvelgiant į aplinką, rodomi produktų pasiūlymai, pagrįsti mašininiu mokymusi.
  • Pasirinktinis valdiklis – pasirinktinis valdiklis veikia kaip vietos rezervavimo ženklas ekrano makete ir leidžia rezervuoti vietos pasirinktiniam turiniui. Pasirinktinį valdiklį galima įtraukti tik naudojant viso dydžio išdėstymus.

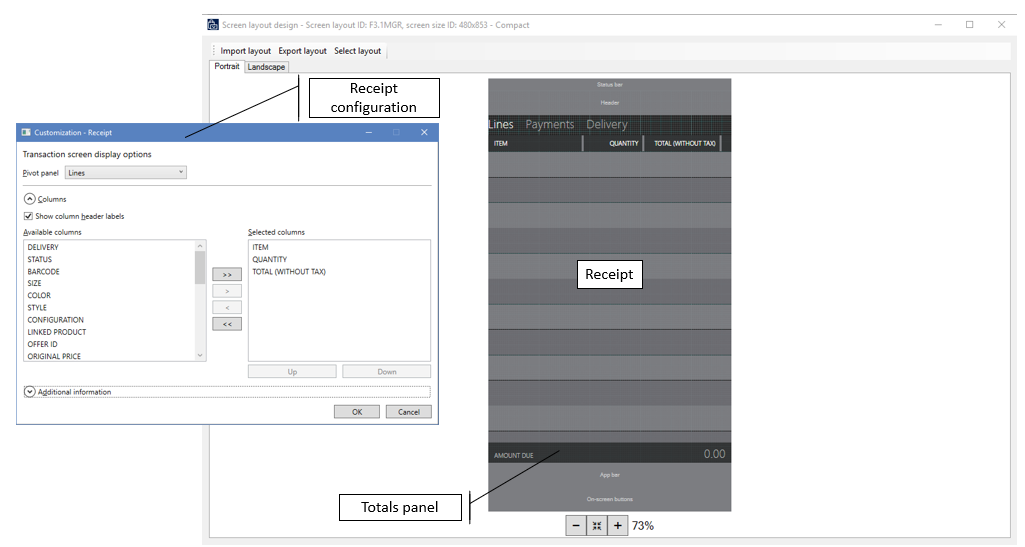

Kompaktinių išdėstymų dizaino įrankis

Kaip ir viso dydžio išdėstymų dizaino įrankis, kompaktinių išdėstymų dizaino įrankis leidžia konfigūruoti EKA ekrano išdėstymą telefonams ir mažiems planšetiniams kompiuteriams. Tačiau šiuo atveju pats išdėstymas yra fiksuotas. Išdėstyme valdiklius galite konfigūruoti dešiniuoju pelės klavišu spustelėdami ir naudodami kontekstinį meniu. Tačiau negalite naudoti nuvilkimo operacijų su papildomu turiniu.

Mygtukynų dizaino įrankis

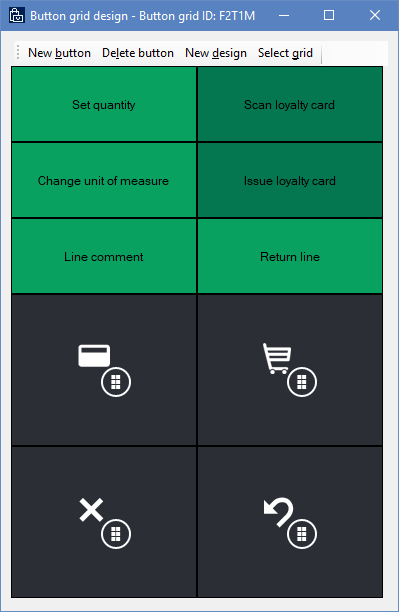

Mygtukynų dizaino įrankis leidžia konfigūruoti mygtukynus, kuriuos galima naudoti EKA viso dydžio ir kompaktinių išdėstymų darbo pradžios ekrane bei operacijų ekrane. Tą patį mygtukyną galima naudoti įvairiuose išdėstymuose ir su įvairiais išdėstymų tipais. Kaip ir ekrano išdėstymų dizaino įrankis, vartotojui kiekvieną kartą įjungus programą, naudodamas diegimo technologiją „ClickOnce“ mygtukynų dizaino įrankis atsisiunčia, įdiegia ir paleidžia naujausią programos versiją. Būtinai patikrinkite „ClickOnce“ reikalavimus naršyklėms. Kai kuriose naršyklėse, pvz., „Google Chrome“, reikalingi plėtiniai.

• Naujas mygtukas - Spustelėkite, kad pridėtumėte naują mygtuką prie mygtuko tinklelio. Pagal numatytuosius parametrus nauji mygtukai rodomi viršutiniame kairiajame mygtukyno kampe. Tačiau mygtukus galite išdėstyti juos vilkdami išdėstyme.

  Svarbu

  Mygtukyno turinys gali persidengti. Išdėstydami mygtukus įsitikinkite, kad jie nepaslepia kitų mygtukų.

• Naujas dizainas – spustelėkite, jei norite automatiškai nustatyti mygtukų tinklelio maketą, nurodydami mygtukų skaičių eilutėje ir stulpelyje.

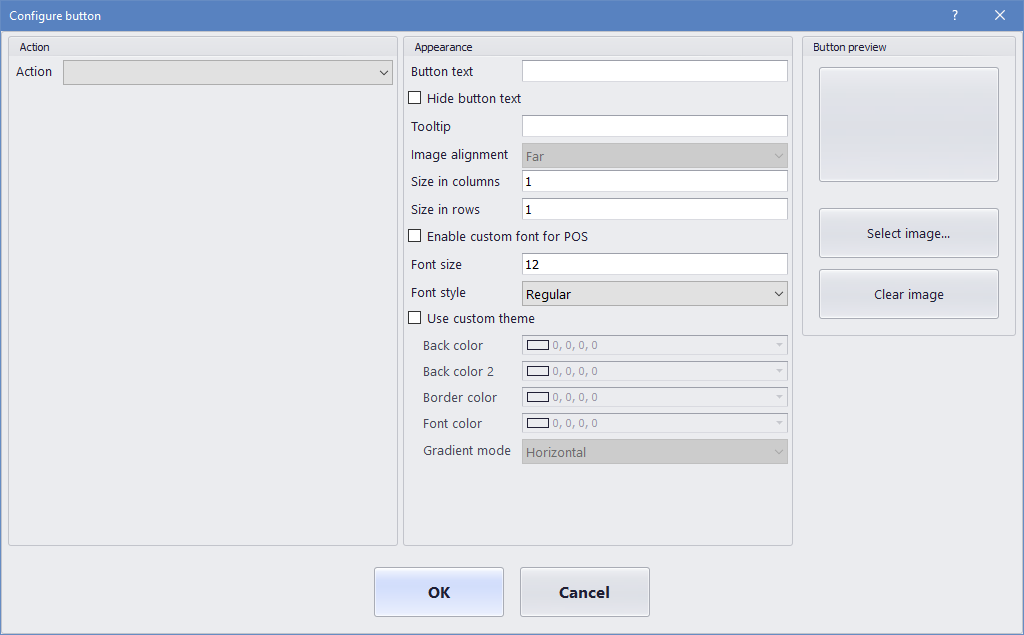

• Mygtuko ypatybės - Galite konfigūruoti mygtuko ypatybes dešiniuoju pelės mygtuku spustelėdami mygtuką ir naudodami kontekstinį meniu.



  • Veiksmas – taikomų EKA operacijų sąraše pasirinkite operaciją, kuri iškviečiama spustelėjus mygtuką EKA.

    Norėdami matyti palaikomų EKA operacijų sąrašą, žr. Elektroninio kasos aparato (EKA) operacijos, prisijungus ir neprisijungus prie interneto.

  • Veiksmo parametrai – kai kurios EKA operacijos naudoja papildomus parametrus, kai yra iškviečiamos. Pavyzdžiui, naudodami operaciją Įtraukti produktą, vartotojai gali nurodyti įtrauktiną produktą.

  • Mygtuko tekstas – nurodykite tekstą, kuris rodomas EKA mygtuke.

  • Slėpti mygtuko tekstą – naudokite šį žymės langelį norėdami paslėpti arba rodyti mygtuko tekstą. Mažų mygtukų, kuriuose rodoma tik piktograma, tekstas dažnai yra paslėptas.

  • Patarimas – nurodykite papildomą žinyno tekstą, kuris rodomas, kai vartotojai užveda pelės žymeklį ant mygtuko.

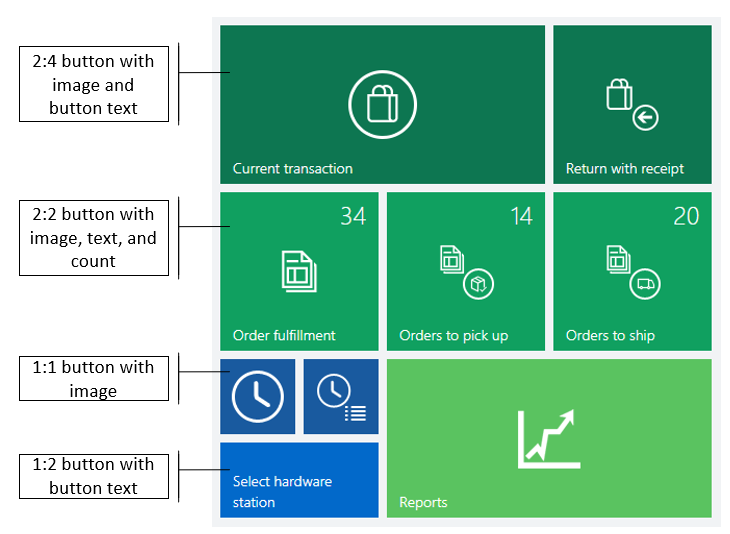

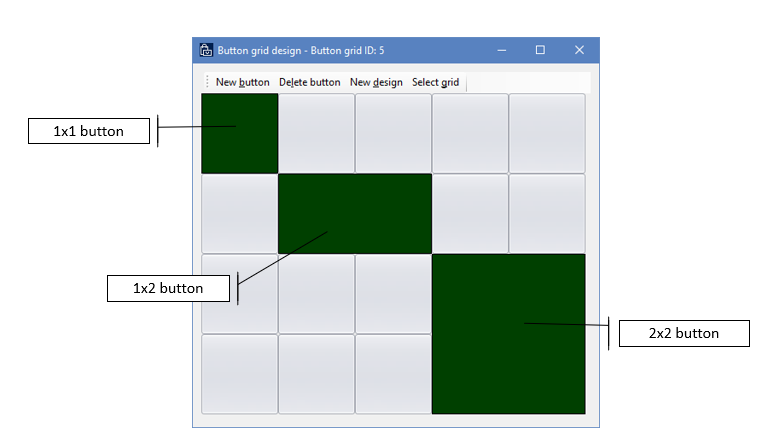

  • Dydis stulpeliuose / Dydis eilutėse – galite nurodyti, kokio aukščio ir pločio yra mygtukas.



  • Pasirinktinis šriftas – kai pažymite žymės langelį Įgalinti pasirinktinį EKA šriftą, galite nurodyti kitą šriftą nei numatytasis EKA sistemos šriftas.

  • Pasirinktinė tema – pagal numatytuosius nustatymus EKA mygtukai naudoja akcento spalvą iš vaizdinio profilio. Pažymėję žymės langelį Naudoti pasirinktinę temą, galite nurodyti papildomų spalvų.

    Banknotas

    „Store Commerce“ programa ir „Store Commerce“, skirta žiniatinkliui, naudoja tik nugaros spalvos ir šrifto spalvos reikšmes.

  • Mygtuko vaizdas – mygtukuose gali būti vaizdų arba piktogramų. Pasirinkite iš galimų vaizdų, nurodytų „Retail and Commerce“ > Kanalo sąranka > EKA sąranka > EKA > Vaizdai.

Papildomi ištekliai

Mažmeninės prekybos elektroninio kasos aparato (EKA) maketų dizaino įrankio diegimas
