ExpressRoute-connectiviteitsmodellen

U kunt op vier verschillende manieren een verbinding maken tussen uw on-premises netwerk en de Microsoft-cloud, CloudExchange Co-locatie, Point-to-Point Ethernet-verbinding, Any-to-Any(IPVPN)-verbinding en ExpressRoute Direct. Connectiviteitsproviders kunnen een of meer connectiviteitsmodellen bieden. Overleg met uw connectiviteitsprovider om na te gaan welk model voor u het meest geschikt is.

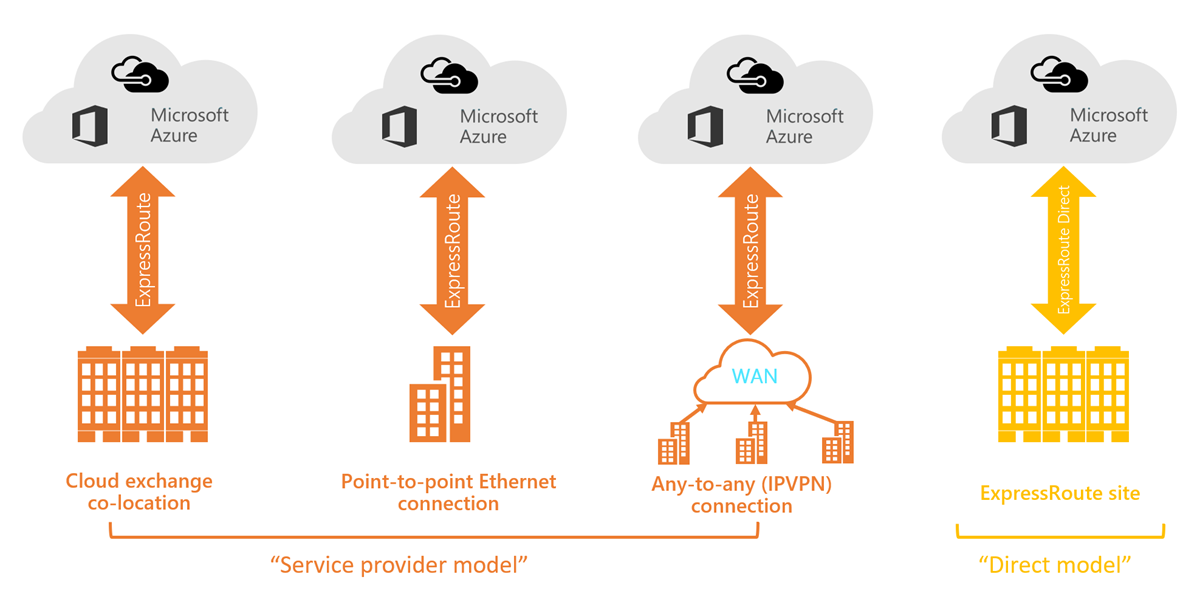

ExpressRoute connectivity model diagram

Co-locatie op een cloudexchange

Als u zich in een faciliteit bevindt met een clouduitwisseling, kunt u virtuele kruisverbindingen met de Microsoft-cloud bestellen via de Ethernet-uitwisseling van de co-locatieprovider. Co-locatieproviders kunnen Laag-2-overlappende verbindingen of beheerde Laag-3 overlappende verbindingen tussen uw infrastructuur in de co-locatiefaciliteit en de Microsoft Cloud aanbieden.

Point-to-Point Ethernet-verbindingen

U kunt uw on-premises datacenters/kantoren met de Microsoft Cloud verbinden via point-to-point Ethernet-koppelingen. Point-to-point Ethernet-providers kunnen Laag-2-verbindingen of beheerde Laag-3-verbindingen bieden tussen uw locatie en de Microsoft Cloud.

Any-to-any (IPVPN)-netwerken

U kunt uw WAN integreren met de Microsoft Cloud. IPVPN-providers (doorgaans MPLS VPN) bieden any-to-any connectiviteit tussen uw filialen en datacenters. De Microsoft Cloud kan ook worden verbonden met uw WAN, zodat het er net zo uitziet als een filiaal. WAN-providers bieden doorgaans beheerde Laag-3-connectiviteit. ExpressRoute-functies en -mogelijkheden zijn identiek in alle bovenstaande connectiviteitsmodellen.

Direct vanaf ExpressRoute-sites

U kunt rechtstreeks verbinding maken met het wereldwijde netwerk van Microsoft op een peeringlocatie die strategisch over de hele wereld is verdeeld. ExpressRoute Direct biedt dual 100 Gbps- of 10-Gbps-connectiviteit, die ondersteuning biedt voor actieve/actieve connectiviteit op schaal.
