Gebruikers-VPN P2S-clients configureren - certificaatverificatie - macOS en iOS

  • Artikel

Dit artikel helpt u verbinding te maken met Azure Virtual WAN vanuit een macOS- of iOS-besturingssysteem via VPN P2S van gebruikers voor configuraties die gebruikmaken van certificaatverificatie. Als u verbinding wilt maken vanaf een iOS- of macOS-besturingssysteem via een OpenVPN-tunnel, gebruikt u een OpenVPN-client. Als u verbinding wilt maken vanaf een macOS-besturingssysteem via een IKEv2-tunnel, gebruikt u de VPN-client die systeemeigen op uw Mac is geïnstalleerd.

Voordat u begint

  • Zorg ervoor dat u de benodigde configuratiestappen in de zelfstudie hebt voltooid: Een P2S-gebruikers-VPN-verbinding maken met behulp van Azure Virtual WAN.

  • VPN-clientconfiguratiebestanden genereren: de CONFIGURATIEbestanden van de VPN-client die u genereert, zijn specifiek voor het VPN-profiel van de Virtual WAN-gebruiker dat u downloadt. Virtual WAN heeft twee verschillende typen configuratieprofielen: WAN-niveau (globaal) en hubniveau. Als er wijzigingen zijn aangebracht in de P2S VPN-configuratie nadat u de bestanden hebt gegenereerd of als u overgaat op een ander profieltype, moet u nieuwe configuratiebestanden voor de VPN-client genereren en de nieuwe configuratie toepassen op alle VPN-clients die u wilt verbinden. Zie Configuratiebestanden voor gebruikers-VPN-client genereren.

  • Certificaten verkrijgen: voor de onderstaande secties zijn certificaten vereist. Zorg ervoor dat u zowel het clientcertificaat als de basisservercertificaatgegevens hebt. Zie Certificaten genereren en exporteren voor meer informatie voor meer informatie.

IKEv2 - systeemeigen client - macOS-stappen

Nadat u het configuratiepakket voor de VPN-client hebt gegenereerd en gedownload, pakt u het uit om de mappen weer te geven. Wanneer u systeemeigen macOS-clients configureert, gebruikt u de bestanden in de map Algemeen . De algemene map is aanwezig als IKEv2 is geconfigureerd op de gateway. U vindt alle informatie die u nodig hebt om de systeemeigen VPN-client te configureren in de map Algemeen . Als u de map Generic niet ziet, controleert u of IKEv2 een van de tunneltypen is en downloadt u het configuratiepakket opnieuw.

De map Algemeen bevat de volgende bestanden.

  • VpnSettings.xml, die belangrijke instellingen bevat, zoals serveradres en tunneltype.
  • VpnServerRoot.cer, dat het basiscertificaat bevat dat is vereist voor het valideren van de Azure VPN-gateway tijdens het instellen van de P2S-verbinding.

Gebruik de volgende stappen om de systeemeigen VPN-client op Mac te configureren voor certificaatverificatie. Deze stappen moeten worden uitgevoerd op elke Mac die u wilt verbinden met Azure.

Certificaten installeren

Basiscertificaat

  1. Kopieer naar het basiscertificaatbestand - VpnServerRoot.cer - naar uw Mac. Dubbelklik op het certificaat. Afhankelijk van uw besturingssysteem wordt het certificaat automatisch geïnstalleerd of ziet u de pagina Certificaten toevoegen.
  2. Als u de pagina Certificaten toevoegen ziet, klikt u opde pijlen en selecteert u aanmelden in de vervolgkeuzelijst.
  3. Klik op Toevoegen om het bestand te importeren.

Clientcertificaat

Het clientcertificaat wordt gebruikt voor verificatie en is vereist. Normaal gesproken kunt u op het clientcertificaat klikken om te installeren. Zie Een clientcertificaat installeren voor meer informatie over het installeren van een clientcertificaat.

Certificaatinstallatie controleren

Controleer of zowel de client als het basiscertificaat zijn geïnstalleerd.

  1. Open Sleutelhangertoegang.
  2. Ga naar het tabblad Certificaten .
  3. Controleer of zowel de client als het basiscertificaat zijn geïnstalleerd.

VPN-clientprofiel configureren

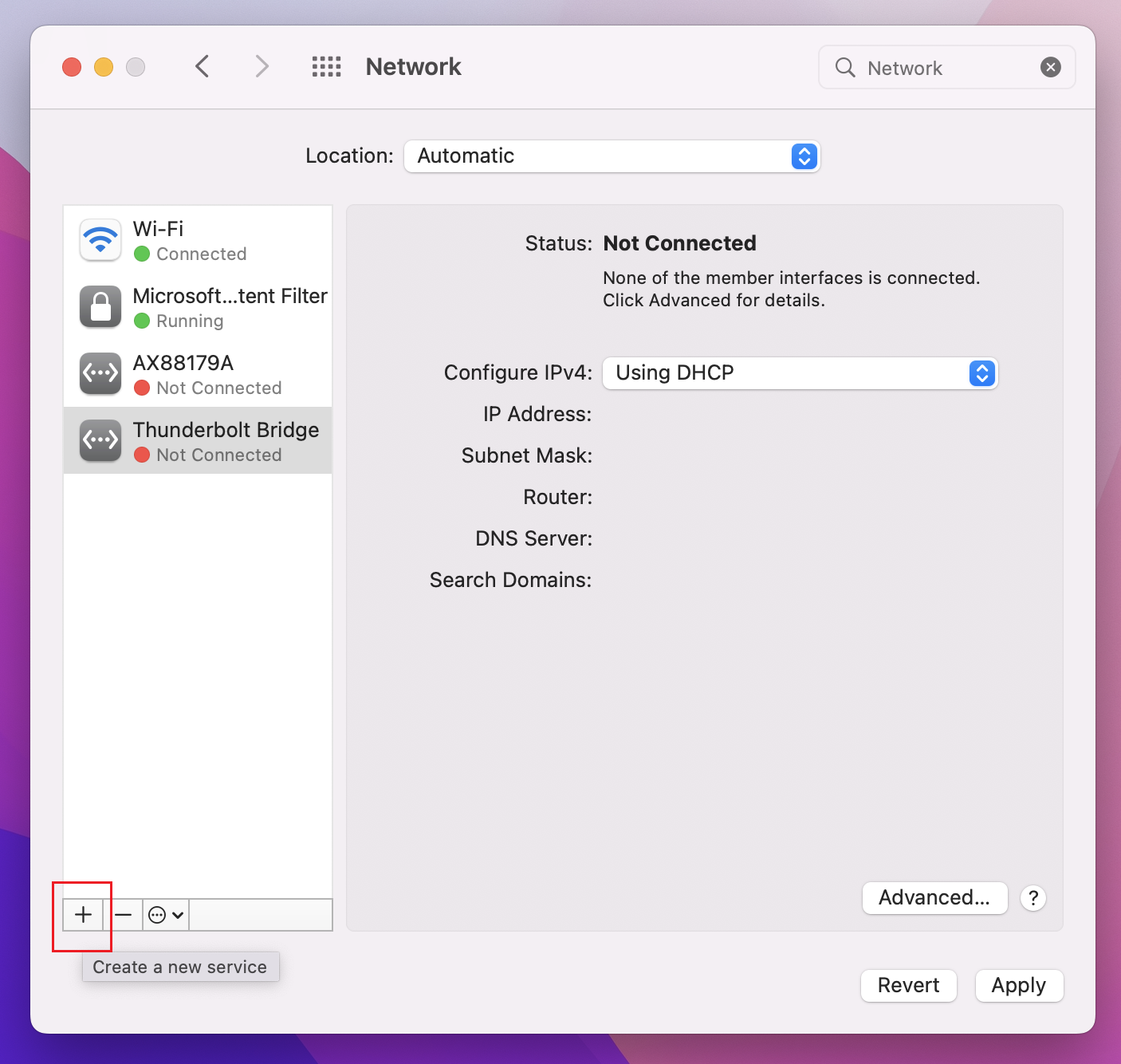

  1. Ga naar Systeemvoorkeuren -> Netwerk. Klik op de pagina Netwerk op + om een nieuw VPN-clientverbindingsprofiel te maken voor een P2S-verbinding met het virtuele Azure-netwerk.

    Schermopname van het venster Netwerk om op het plusteken te klikken.

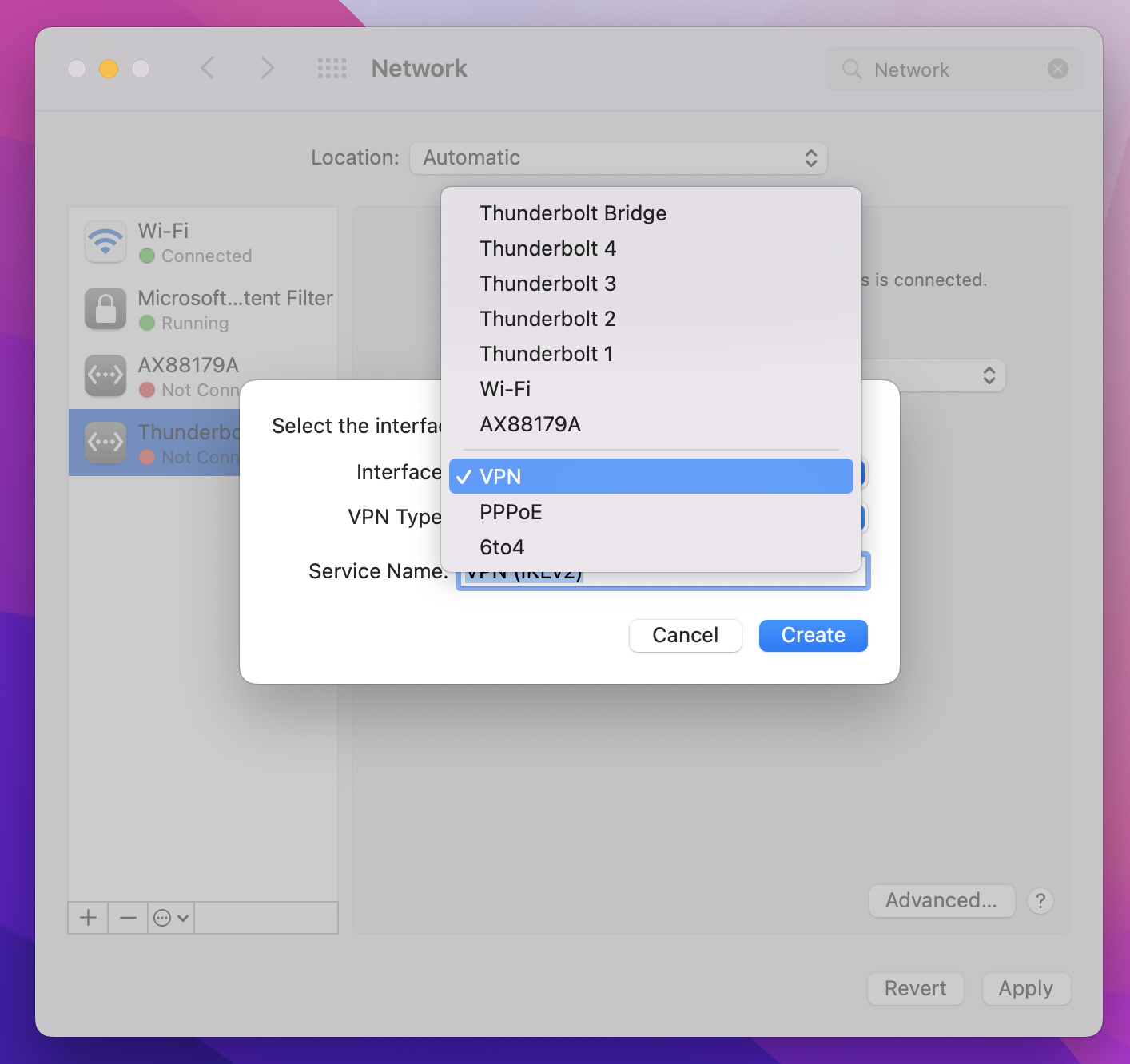

  2. Klik op de pagina De interface selecteren op de pijlen naast Interface:. Klik in de vervolgkeuzelijst op VPN.

    Schermopname van het venster Netwerk met de optie om een interface te selecteren. VPN is geselecteerd.

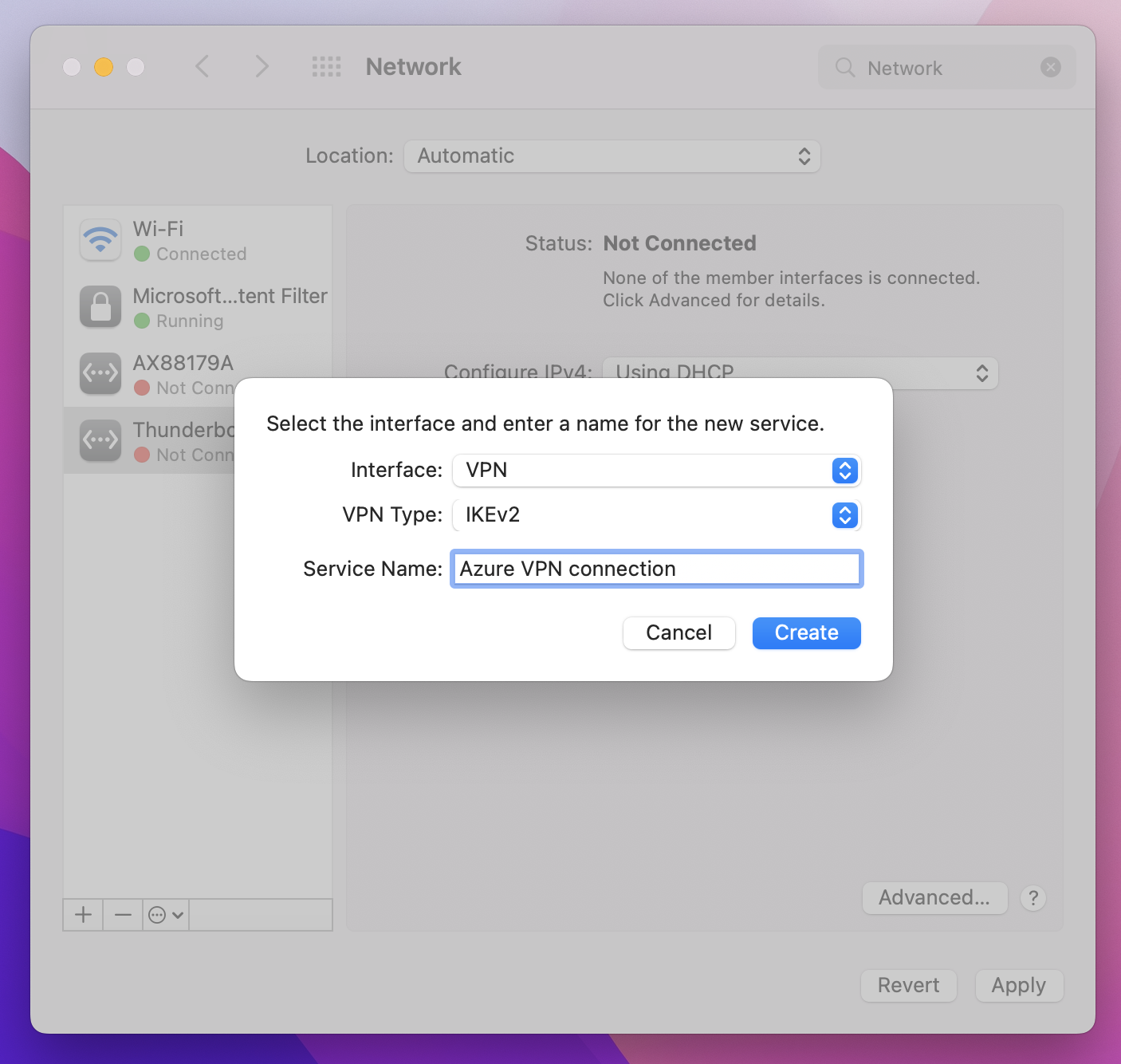

  3. Klik voor VPN-type in de vervolgkeuzelijst op IKEv2. Geef in het veld Servicenaam een beschrijvende naam op voor het profiel en klik vervolgens op Maken.

    Schermopname van het venster Netwerk met de optie om een interface te selecteren, VPN-type te selecteren en een servicenaam in te voeren.

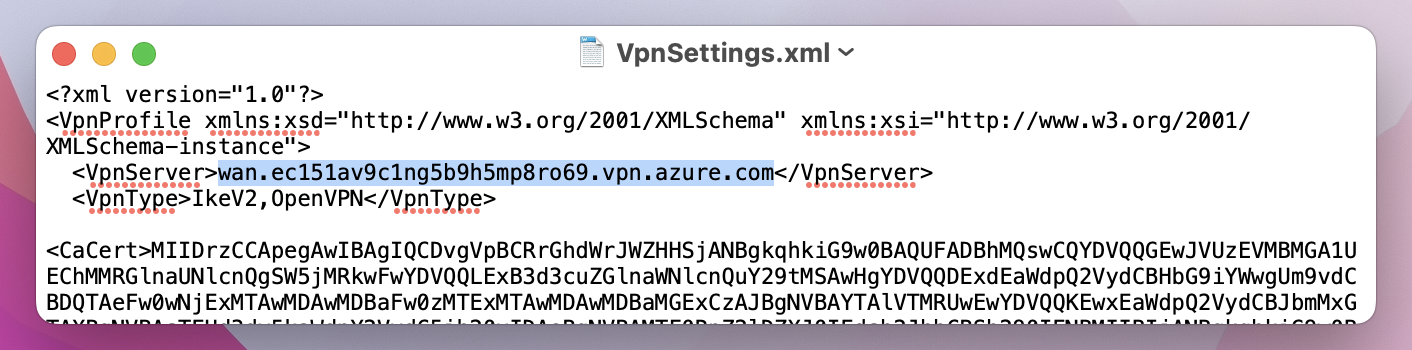

  4. Ga naar het VPN-clientprofiel dat u hebt gedownload. Open in de map Algemeen het bestand VpnSettings.xml met behulp van een teksteditor. In het voorbeeld ziet u dat dit VPN-clientprofiel verbinding maakt met een VPN-profiel op WAN-niveau en dat de VpnTypes IKEv2 en OpenVPN zijn. Hoewel er twee VPN-typen worden vermeld, maakt deze VPN-client verbinding via IKEv2. Kopieer de tagwaarde VpnServer .

    Schermopname van het VpnSettings.xml bestand geopend met de Tag VpnServer gemarkeerd.

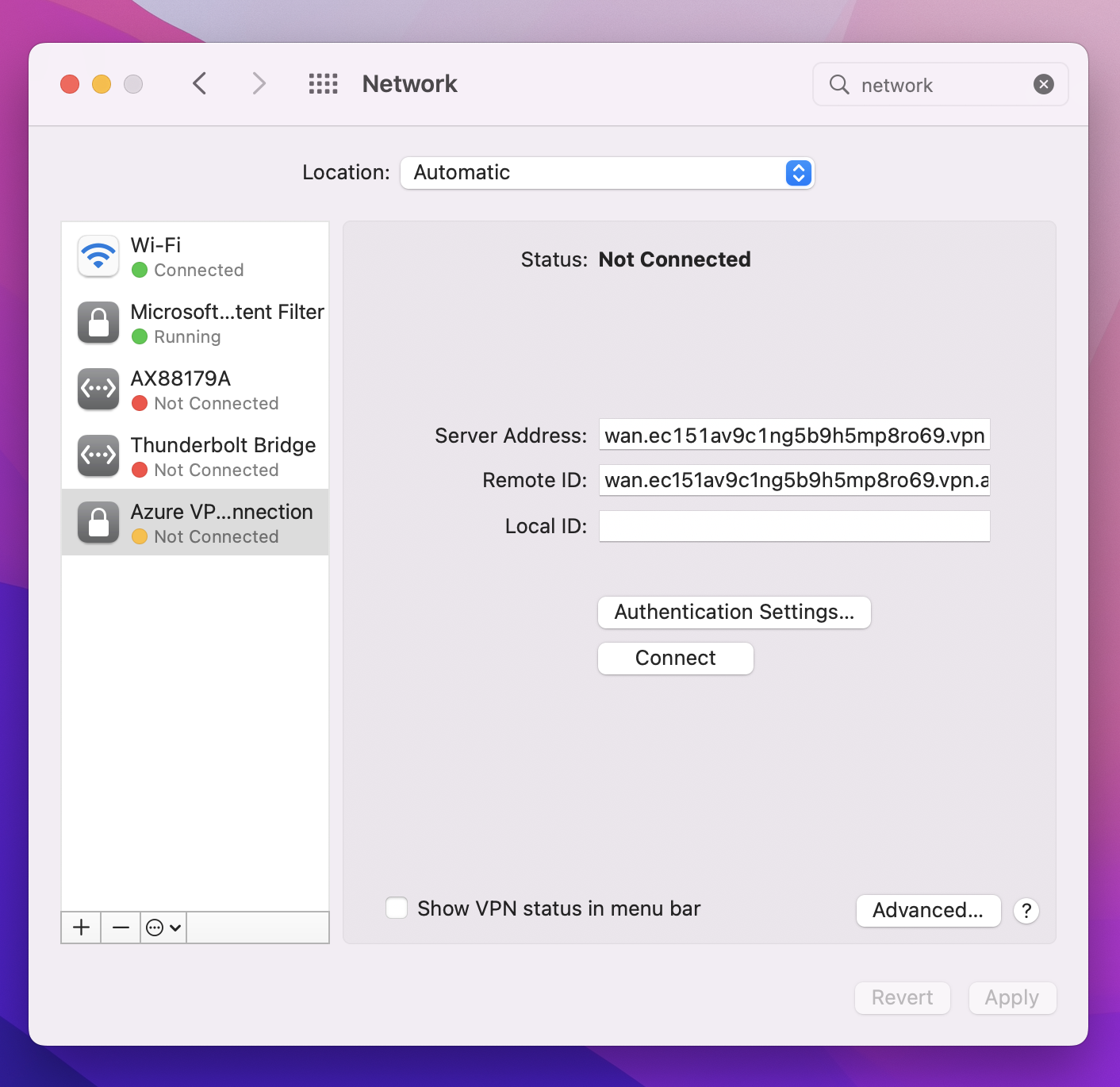

  5. Plak de waarde van de VpnServer-tag in de velden Serveradres en Externe id van het profiel. Laat de lokale id leeg. Klik vervolgens op Verificatie-instellingen....

    Schermopname van servergegevens die zijn geplakt in velden.

Verificatie-instellingen configureren

Big Sur en later

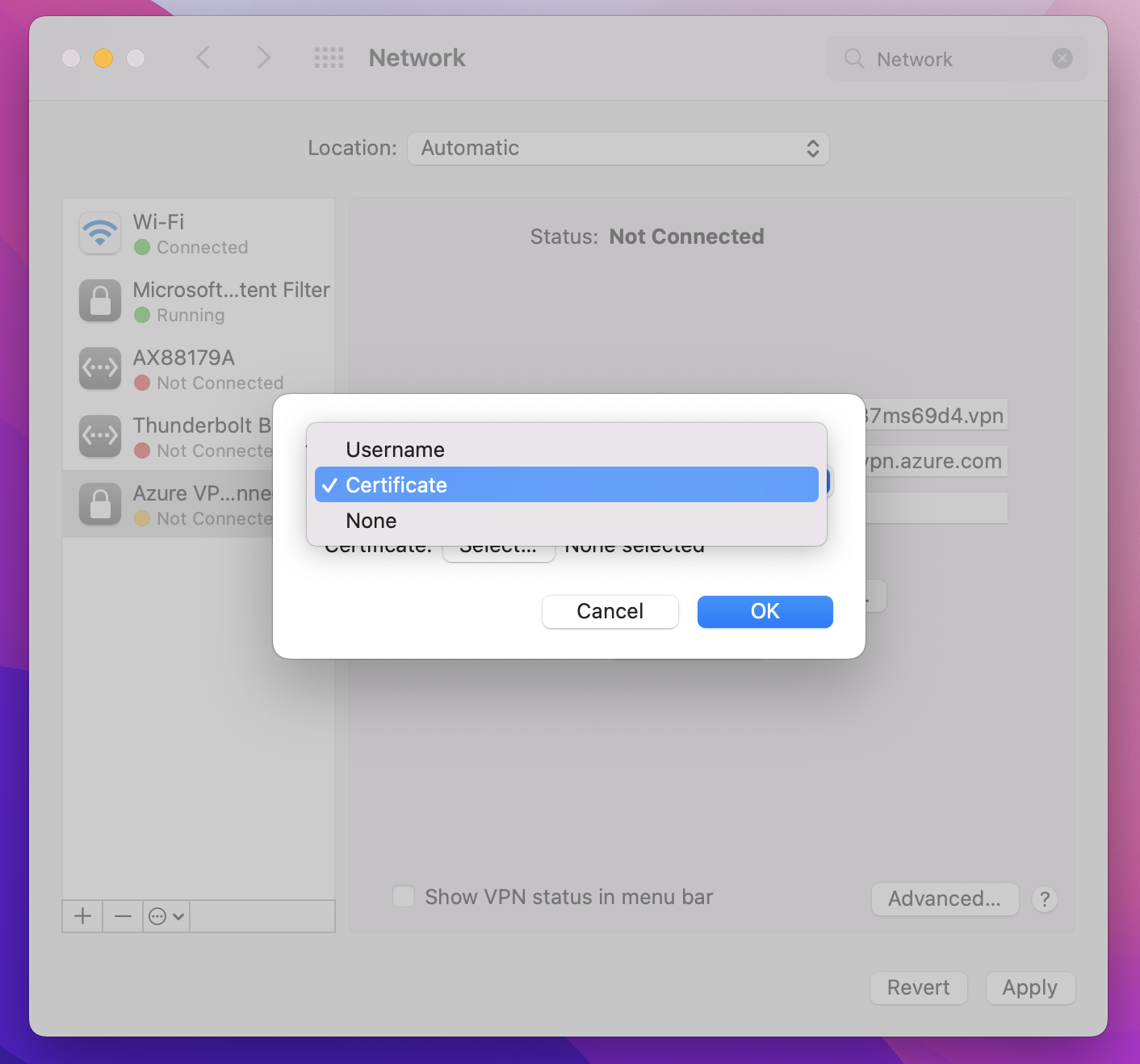

  1. Klik op de pagina Verificatie-instellingen voor het veld Verificatie-instellingen op de pijlen om Certificaat te selecteren.

    Schermopname van verificatie-instellingen met certificaat geselecteerd.

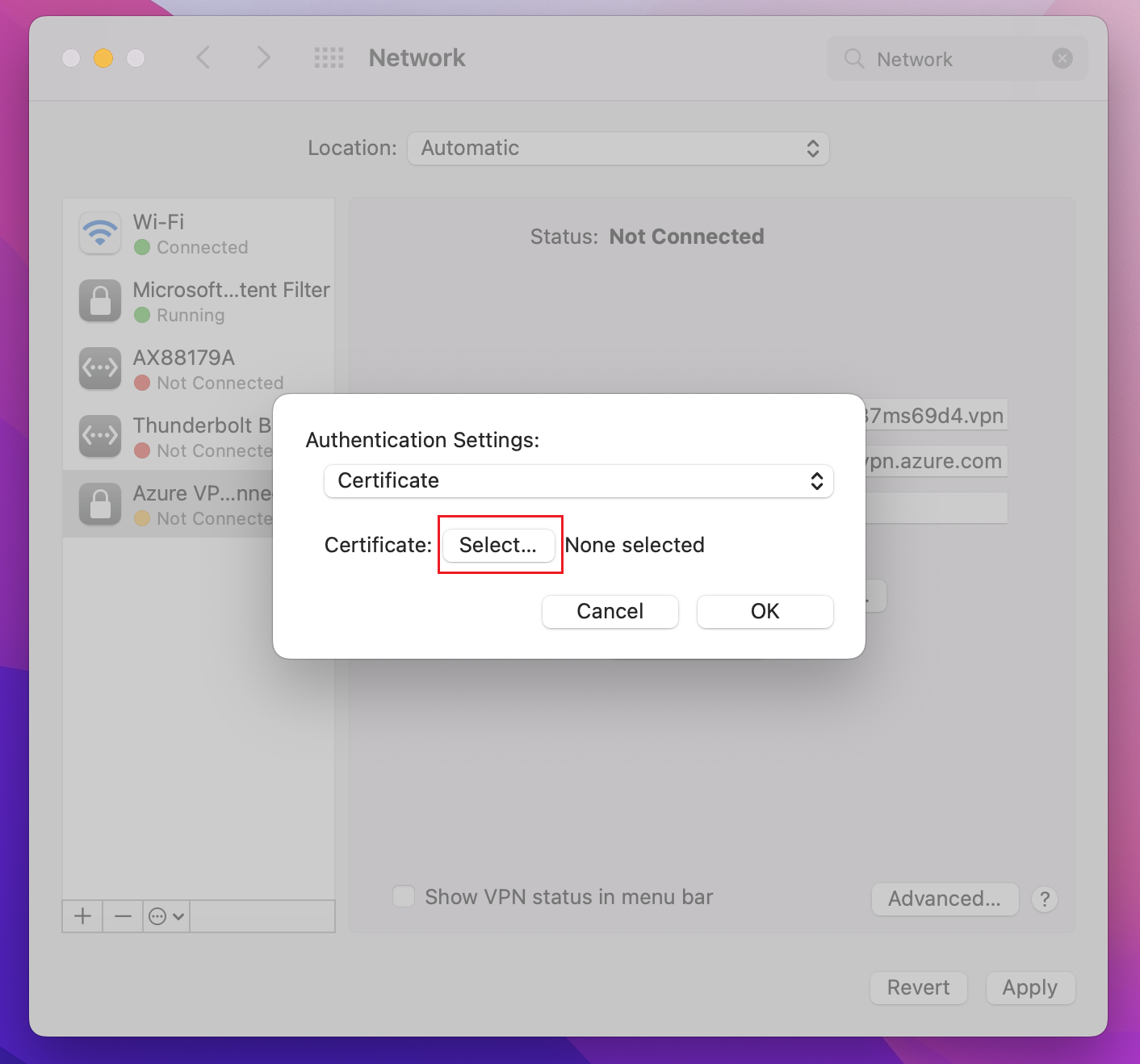

  2. Klik op Selecteren om de pagina Een identiteit kiezen te openen.

    Schermopname om op Selecteren te klikken.

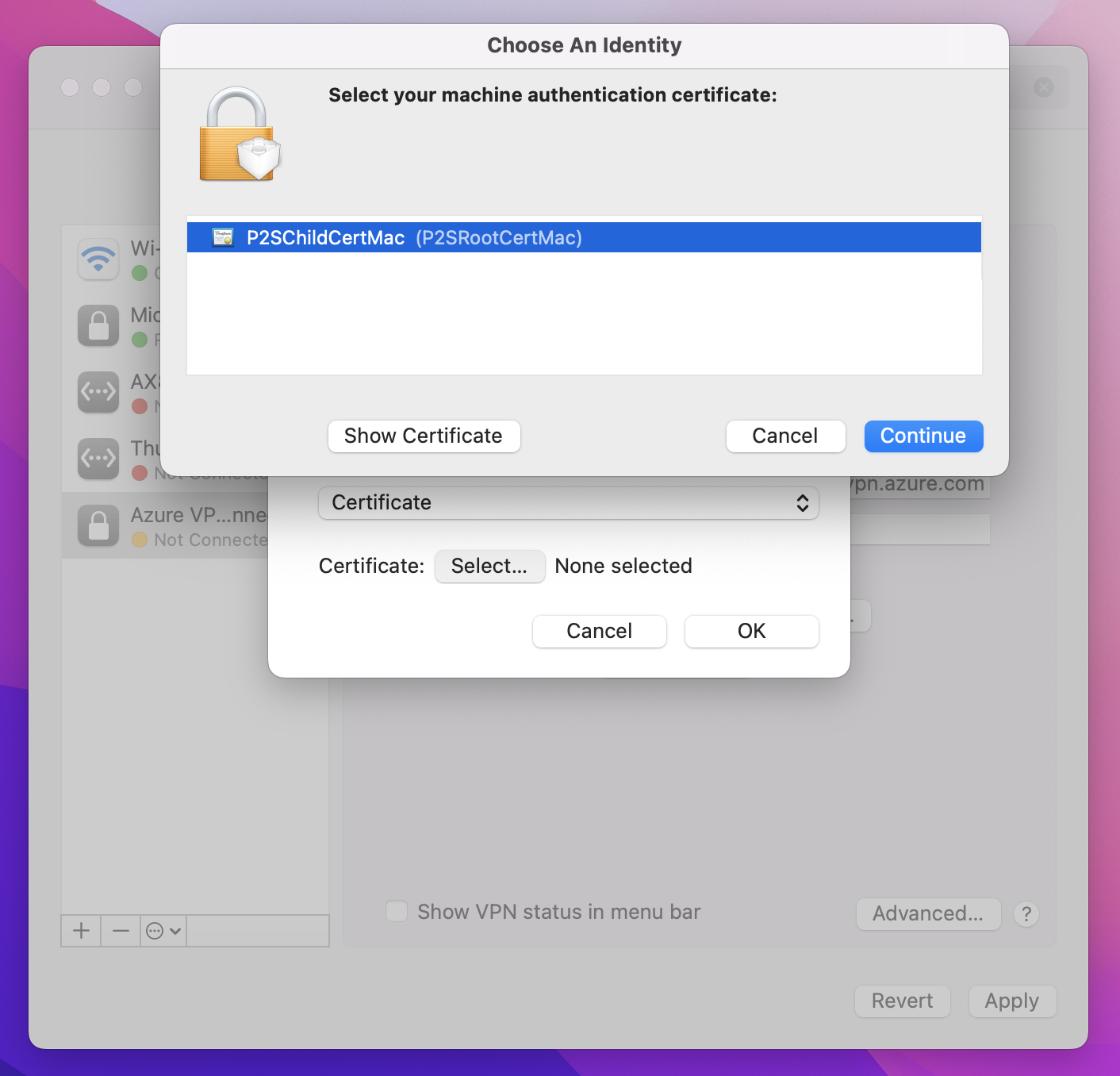

  3. Op de pagina Een identiteit kiezen wordt een lijst met certificaten weergegeven waaruit u kunt kiezen. Als u niet zeker weet welk certificaat u wilt gebruiken, kunt u Certificaat weergeven selecteren voor meer informatie over elk certificaat. Klik op het juiste certificaat en klik vervolgens op Doorgaan.

    Schermopname van certificaateigenschappen.

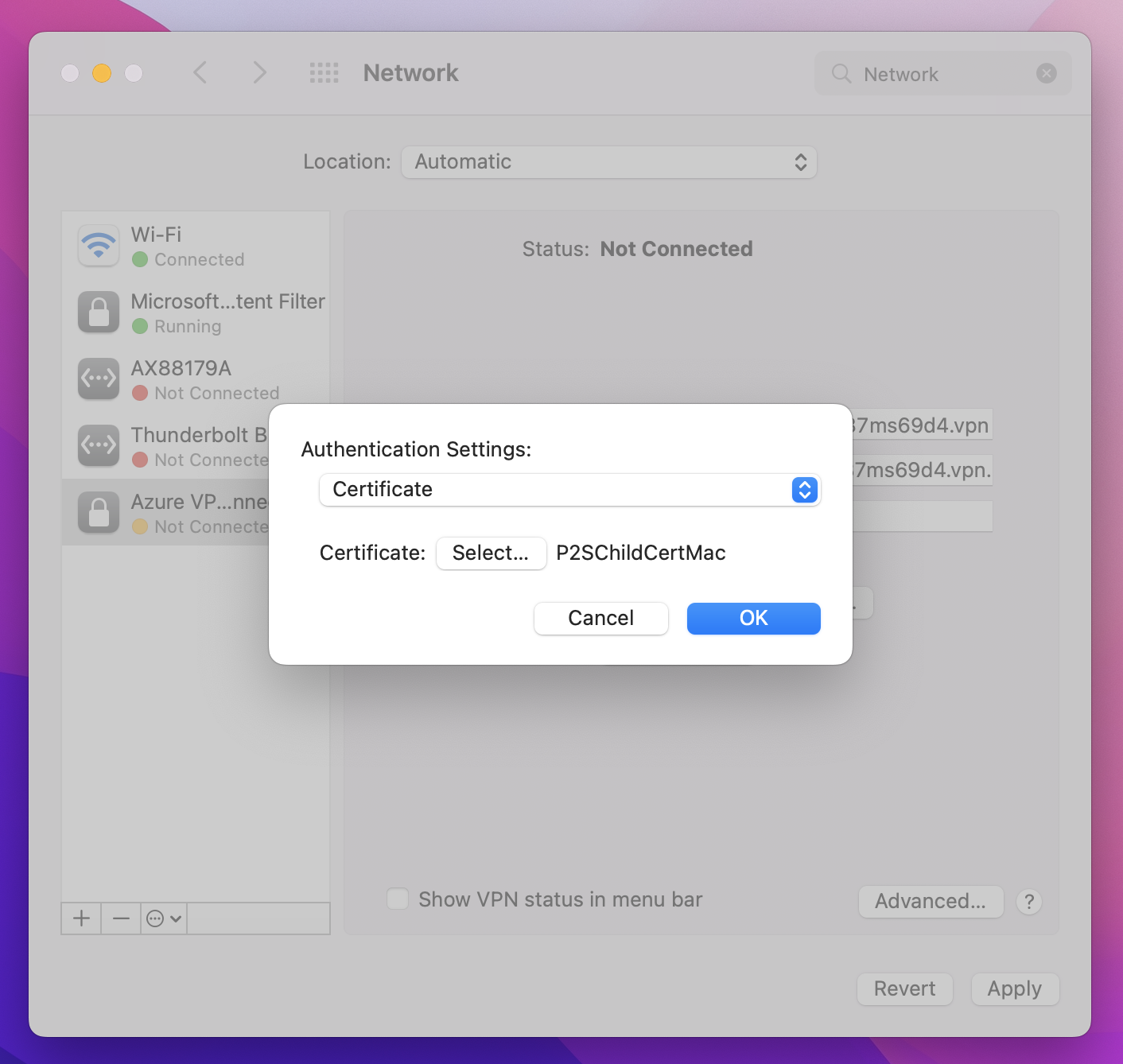

  4. Controleer op de pagina Verificatie-instellingen of het juiste certificaat wordt weergegeven en klik vervolgens op OK.

    Schermopname van het dialoogvenster Een identiteit kiezen, waar u het juiste certificaat kunt selecteren.

Catalina

Als u Catalina gebruikt, gebruikt u deze stappen voor verificatie-instellingen:

  1. Kies Geen voor verificatie-instellingen.

  2. Klik op Certificaat, klik op Selecteren en klik op het juiste clientcertificaat dat u eerder hebt geïnstalleerd. Klik dan op OK.

Certificaat opgeven

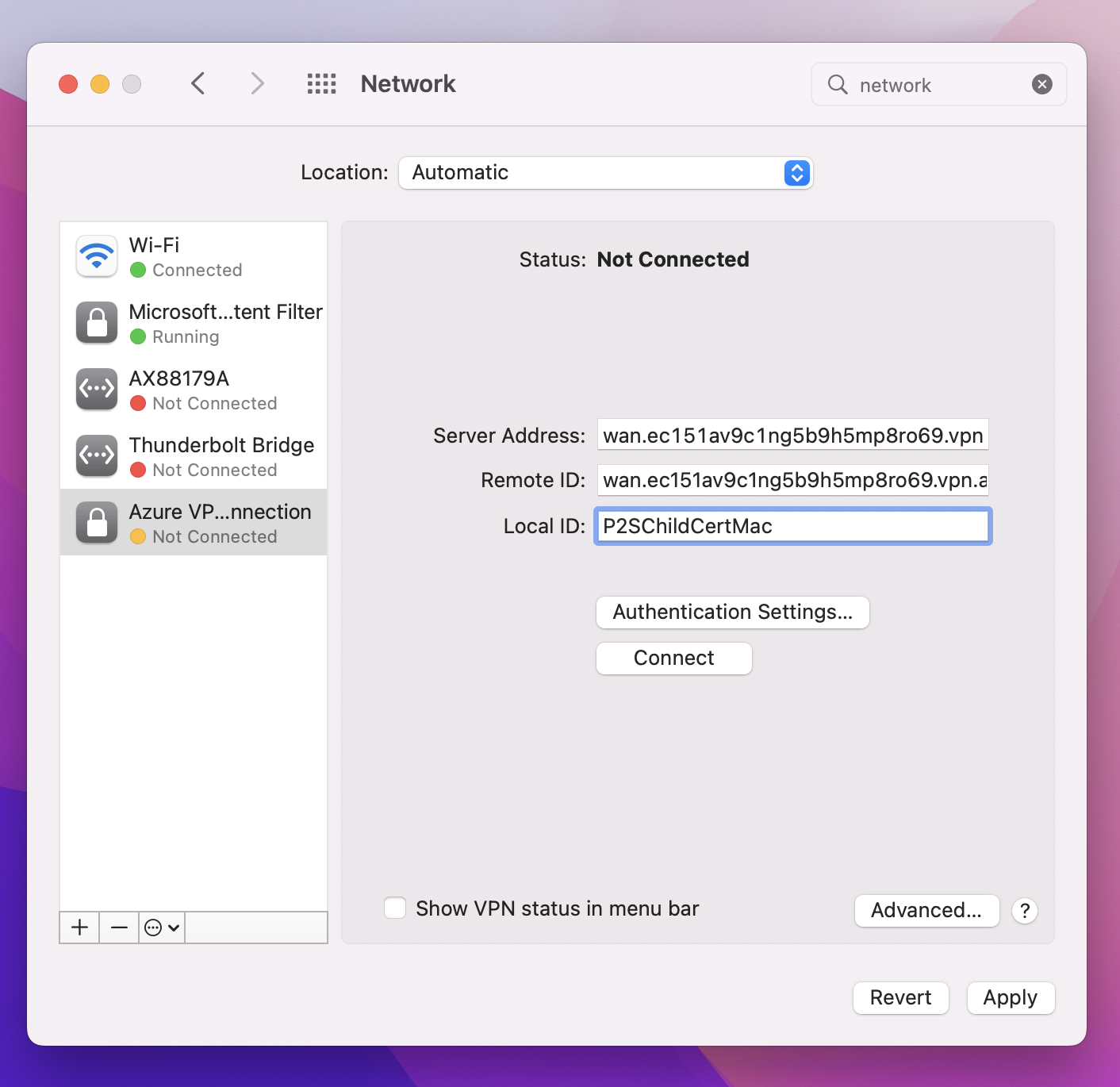

  1. Geef in het veld Lokale id de naam van het certificaat op. In dit voorbeeld is het P2SChildCertMac.

    Schermopname van de lokale id-waarde.

  2. Klik op Toepassen om alle wijzigingen op te slaan.

Verbinden

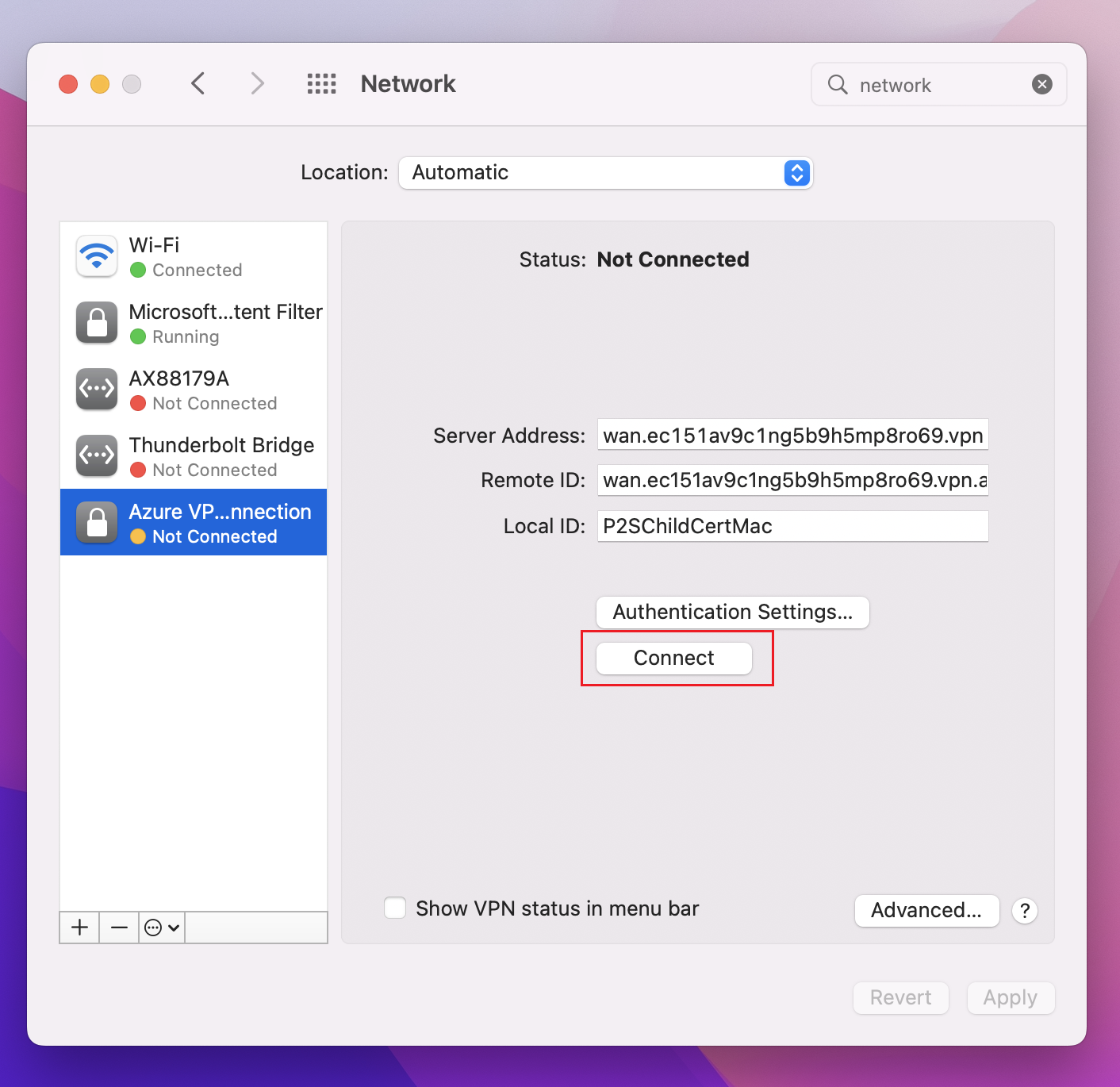

  1. Klik op Verbinding maken om de P2S-verbinding met het virtuele Azure-netwerk te starten. Mogelijk moet u uw wachtwoord voor de sleutelhanger voor aanmelden invoeren.

    Schermopname van de knop Verbinding maken.

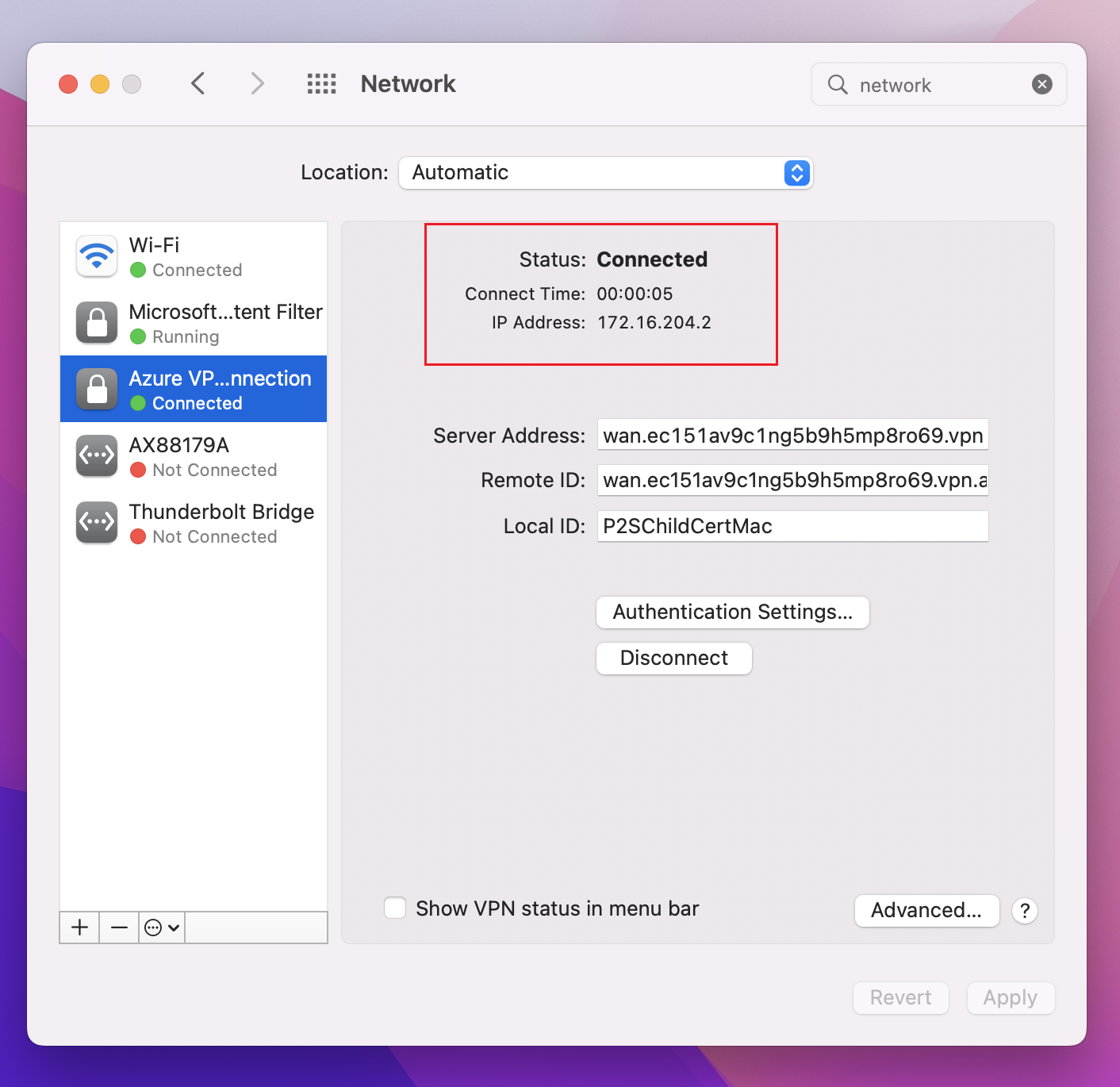

  2. Zodra de verbinding tot stand is gebracht, wordt de status weergegeven als Verbonden en kunt u het IP-adres bekijken dat is opgehaald uit de VPN-clientadresgroep.

    Schermopname van Verbonden.

OpenVPN-client - macOS-stappen

In het volgende voorbeeld wordt TunnelOpgegeven gebruikt.

Belangrijk

Alleen MacOS 10.13 en hoger wordt ondersteund met het OpenVPN-protocol.

Notitie

OpenVPN Client versie 2.6 wordt nog niet ondersteund.

  1. Download en installeer een OpenVPN-client, zoals TunnelOpgegeven.

  2. Als u dit nog niet hebt gedaan, downloadt u het pakket voor het VPN-clientprofiel vanuit Azure Portal.

  3. Pak het profiel uit. Open het configuratiebestand vpnconfig.ovpn vanuit de map OpenVPN in een teksteditor.

  4. Vul het gedeelte P2S client certificate met de openbare P2S-clientcertificatcode in base64. In een certificaat met PEM-indeling kunt u het .cer-bestand openen en de base64-code tussen de headers van het certificaat kopiëren.

  5. Vul in het gedeelte voor de persoonlijke sleutel de persoonlijke P2S-clientcertificaatsleutel in Base64 in. Zie Uw persoonlijke sleutel exporteren op de OpenVPN-site voor informatie over het extraheren van een persoonlijke sleutel.

  6. Wijzig geen andere velden. Gebruik de ingevulde configuratie in de clientinvoer om verbinding te maken met de VPN.

  7. Dubbelklik op het profielbestand om het profiel te maken inTunnel.

  8. Start Tunnel werkruimte vanuit de map met toepassingen.

  9. Klik op het Tunnelopgegeven pictogram in het systeemvak en kies Verbinding maken.

OpenVPN-client - iOS-stappen

In het volgende voorbeeld wordt OpenVPN Connect uit de App Store gebruikt.

Belangrijk

Alleen iOS 11.0 en hoger wordt ondersteund met het OpenVPN-protocol.

Notitie

OpenVPN Client versie 2.6 wordt nog niet ondersteund.

  1. Installeer de OpenVPN-client (versie 2.4 of hoger) vanuit de App Store. Versie 2.6 wordt nog niet ondersteund.

  2. Als u dit nog niet hebt gedaan, downloadt u het pakket voor het VPN-clientprofiel vanuit Azure Portal.

  3. Pak het profiel uit. Open het configuratiebestand vpnconfig.ovpn vanuit de map OpenVPN in een teksteditor.

  4. Vul het gedeelte P2S client certificate met de openbare P2S-clientcertificatcode in base64. In een certificaat met PEM-indeling kunt u het .cer-bestand openen en de base64-code tussen de headers van het certificaat kopiëren.

  5. Vul in het gedeelte voor de persoonlijke sleutel de persoonlijke P2S-clientcertificaatsleutel in Base64 in. Zie Uw persoonlijke sleutel exporteren op de OpenVPN-site voor informatie over het extraheren van een persoonlijke sleutel.

  6. Wijzig geen andere velden.

  7. E-mail het profielbestand (.ovpn) naar uw e-mailaccount dat is geconfigureerd in de e-mailapp op uw iPhone.

  8. Open het e-mailbericht in de e-mail-app op de iPhone en tik op het bijgevoegde bestand.

    Schermopname van het bericht dat gereed is om te worden verzonden.

  9. Tik op Meer als u de optie Kopiëren naar OpenVPN niet ziet.

    Schermopname die wordt weergegeven om meer te tikken.

  10. Tik op Kopiëren naar OpenVPN.

    Schermopname van het kopiëren naar OpenVPN.

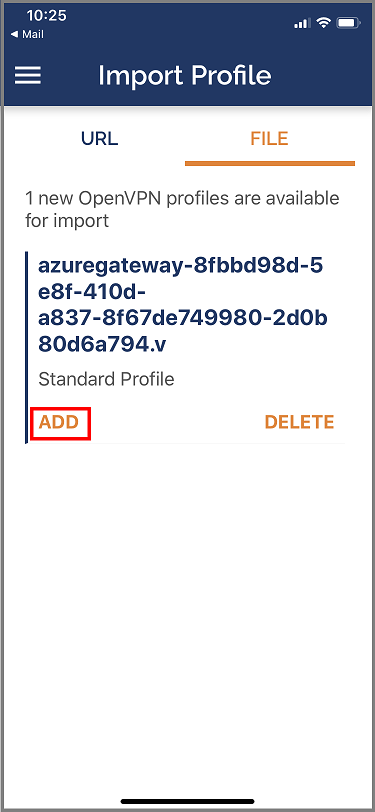

  11. Tik op TOEVOEGEN op de pagina Profiel importeren

    Schermopname van Het importprofiel.

  12. Tik op TOEVOEGEN op de pagina Geïmporteerd profiel

    Schermopname van Geïmporteerd profiel.

  13. Start de OpenVPN-app en schuif de switch op de profielpagina naar rechts om verbinding te maken

    Schermopname van een dia om verbinding te maken.
