Zelfstudie: Netwerkcommunicatie tussen twee virtuele machines bewaken met behulp van de Azure-portal

Geslaagde communicatie tussen een virtuele machine (VM) en een eindpunt, zoals een andere virtuele machine, kan zijn essentieel voor uw organisatie. Soms breken configuratiewijzigingen de communicatie af.

In deze zelfstudie leert u het volgende:

  • Een virtueel netwerk maken
  • Twee virtuele machines maken
  • Communicatie tussen de twee virtuele machines bewaken
  • Een communicatieprobleem tussen de twee virtuele machines vaststellen

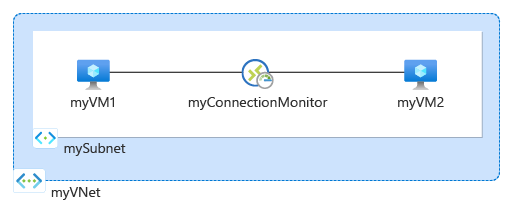

Diagram toont de resources die in de tutorial zijn gemaakt.

Als u geen Azure-abonnement hebt, maakt u een gratis account voordat u begint.

Vereisten

  • Een Azure-account met een actief abonnement.

Een virtueel netwerk maken

In deze sectie maakt u een virtueel myVNet-netwerk met twee subnetten en een Azure Bastion-host. Het eerste subnet wordt gebruikt voor de virtuele machine en het tweede subnet wordt gebruikt voor de Bastion-host.

  1. Meld u aan bij het Azure-portaal.

  2. Voer in het zoekvak boven aan de portal virtuele netwerken in. Selecteer Virtuele netwerken in de zoekresultaten.

    Schermopname van het zoeken naar virtuele netwerken in Azure Portal.

  3. Selecteer + Aanmaken. In Virtueel netwerk maken, voer de volgende waarden in of selecteer deze op het tabblad Basis:

    Instelling Waarde
    Projectdetails
    Abonnement Selecteer uw Azure-abonnement.
    Resourcegroep Selecteer Nieuw maken.
    Voer myResourceGroup in Naam in.
    Selecteer OK.
    Exemplaardetails
    Naam van virtueel netwerk Voer myVNet in.
    Regio Selecteer (VS) Oost-VS.

  4. Selecteer het tabblad IP-adressen of selecteer de knop Volgende onder aan de pagina twee keer.

  5. Accepteer de standaard-IP-adresruimte 10.0.0.0/16.

  6. Selecteer het potloodpictogram naast het standaardsubnet om de naam ervan te wijzigen. Voer op de pagina Subnet bewerken onder SubnetdetailsmySubnet in voor de Naam en selecteer Opslaan.

  7. Selecteer Controleren + maken.

  8. Controleer de instellingen en selecteer vervolgens Maken.

Twee virtuele machines maken

In deze sectie maakt u twee virtuele machines: myVM1 en myVM2 om de verbinding tussen deze machines te testen.

De eerste virtuele machine maken

  1. Voer in het zoekvak boven aan de portal de virtuele machine in. Selecteer Virtuele machines in de zoekresultaten.

  2. In virtuele machines selecteer + Maken en vervolgens + Azure virtuele machine.

  3. Voer de volgende informatie in of selecteer deze op het tabblad Basisbeginselen van Een virtuele machine maken.

    Instelling Waarde
    Projectdetails
    Abonnement Selecteer uw abonnement.
    Resourcegroep Selecteer myResourceGroup.
    Exemplaardetails
    Naam van de virtuele machine Voer myVM1 in.
    Regio Selecteer (VS) Oost-VS.
    Beschikbaarheidsopties Selecteer Geen infrastructuurredundantie vereist.
    Beveiligingstype Laat de standaardwaarde van Standard staan.
    Afbeelding Selecteer Ubuntu Server 20.04 LTS - x64 Gen2.
    Grootte Kies een grootte of laat de standaardinstelling staan.
    Beheerdersaccount
    Authenticatietype Selecteer Wachtwoord.
    Gebruikersnaam Voer een gebruikersnaam in.
    Wachtwoord Voer een wachtwoord in.
    Wachtwoord bevestigen Voer het wachtwoord opnieuw in.

  4. Selecteer het tabblad Netwerken of selecteer Volgende: Schijven en vervolgens Volgende: Netwerken.

  5. Selecteer op het tabblad Netwerken de volgende waarden:

    Instelling Waarde
    Netwerkinterface
    Virtueel netwerk Selecteer myVNet.
    Subnetwerk Kies mySubnet.
    Openbare IP Selecteer Geen.
    NIC-netwerkbeveiligingsgroep Selecteer Geen.

  6. Selecteer Controleren + maken.

  7. Controleer de instellingen en selecteer vervolgens Maken.

De tweede virtuele machine maken

Herhaal de stappen in de vorige sectie om de tweede virtuele machine te maken en voer myVM2 in voor de naam van de virtuele machine.

Een verbindingsmonitor maken

In deze sectie maakt u een verbindingsmonitor voor het bewaken van de communicatie via TCP-poort 3389 van myVm1 naar myVm2.

  1. Voer in het zoekvak boven aan de portal network watcher in. Selecteer Network Watcher.

  2. Selecteer onder Bewaking de optie Verbindingsmonitor.

  3. Selecteer + Aanmaken.

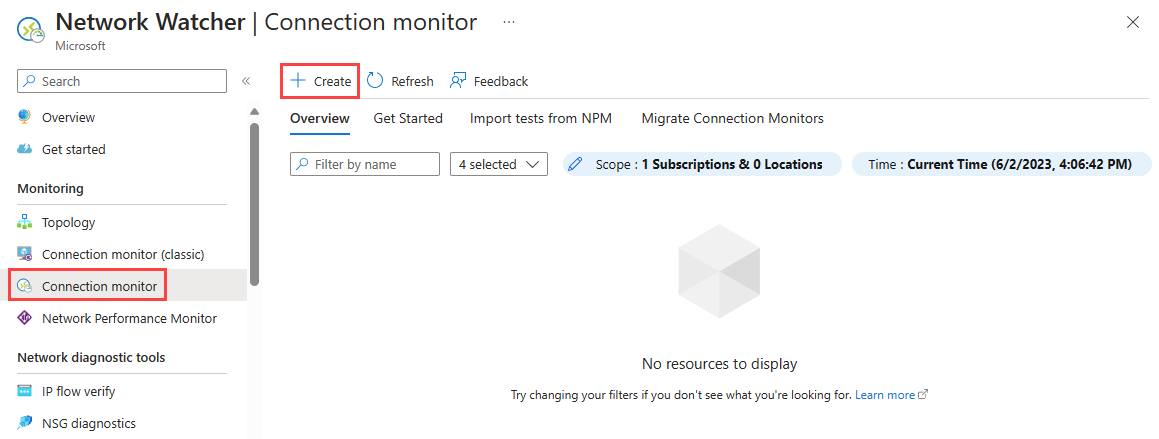

    Schermopname van de pagina Verbindingsmonitor in Azure Portal.

  4. Voer de volgende gegevens in of selecteer deze op het tabblad Basisbeginselen van Verbindingsmonitor maken:

    Instelling Waarde
    Naam van de verbindingsmonitor Voer myConnectionMonitor in.
    Abonnement Selecteer uw abonnement.
    Regio Selecteer Oost-VS.
    Werkruimteconfiguratie
    Naam van de virtuele machine Voer myVM1 in.
    Regio Selecteer (VS) Oost-VS.
    Werkruimteconfiguratie Laat de standaardinstelling staan.

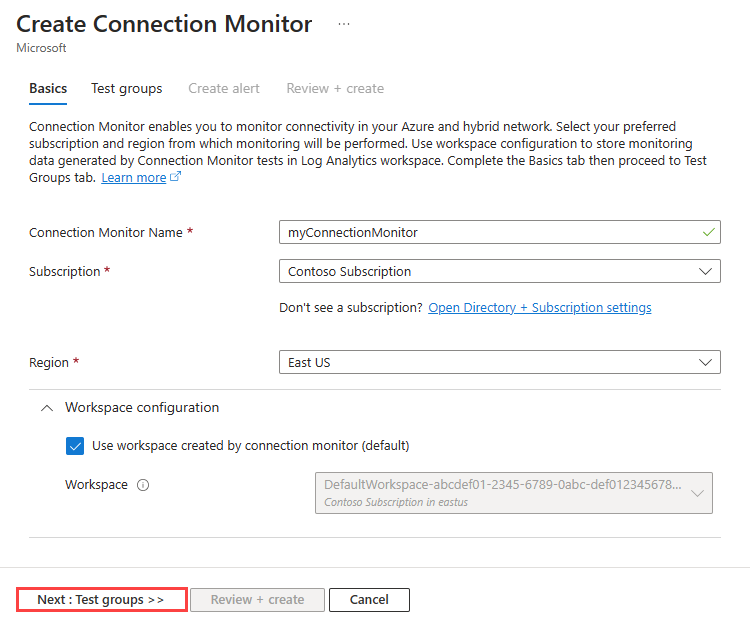

    Schermopname van het tabblad Basisbeginselen van het maken van een verbindingsmonitor in Azure Portal.

  5. Selecteer het tabblad Testgroepen of selecteer Volgende: Testgroepen.

  6. Voer myTestGroup in de naam van de testgroep in.

  7. Selecteer + Bronnen toevoegen om de virtuele bronmachine toe te voegen op de pagina Details van testgroep toevoegen.

  8. Selecteer op de pagina Bronnen toevoegen myVM1 als broneindpunt en selecteer vervolgens Eindpunten toevoegen.

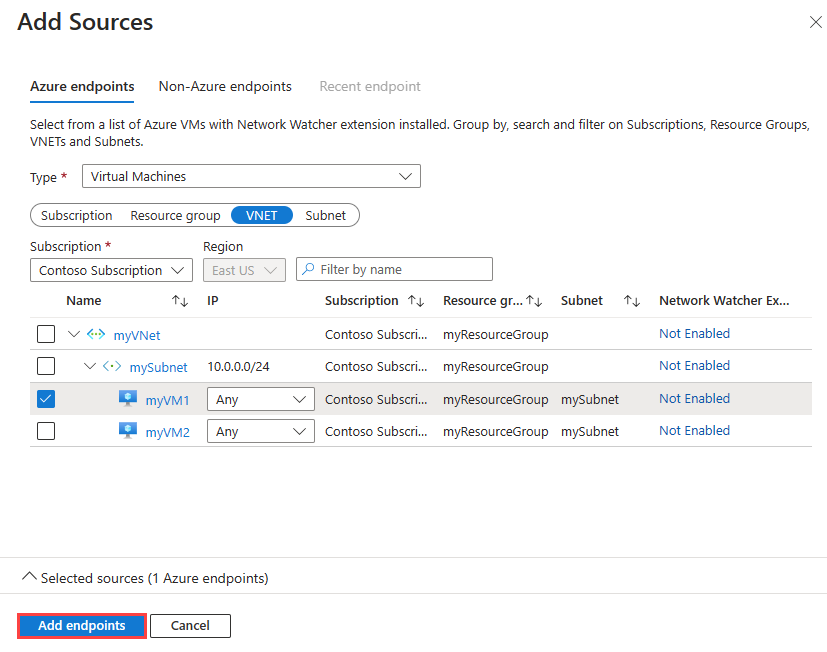

    Schermopname van het toevoegen van een broneindpunt voor een verbindingsmonitor in Azure Portal.

    Notitie

    U kunt de filters Abonnement, Resourcegroep, VNET of Subnet gebruiken om de lijst met virtuele machines te beperken.

  9. Selecteer op de pagina Details van testgroep toevoegen de optie Testconfiguratie toevoegen en voer de volgende gegevens in of selecteer deze:

    Instelling Waarde
    Configuratienaam testen Voer SSH-from-myVM1-to-myVM2 in.
    protocol Kies TCP.
    Doelpoort Voer 22 in.
    Testfrequentie Selecteer de standaardinstelling om de 30 seconden.

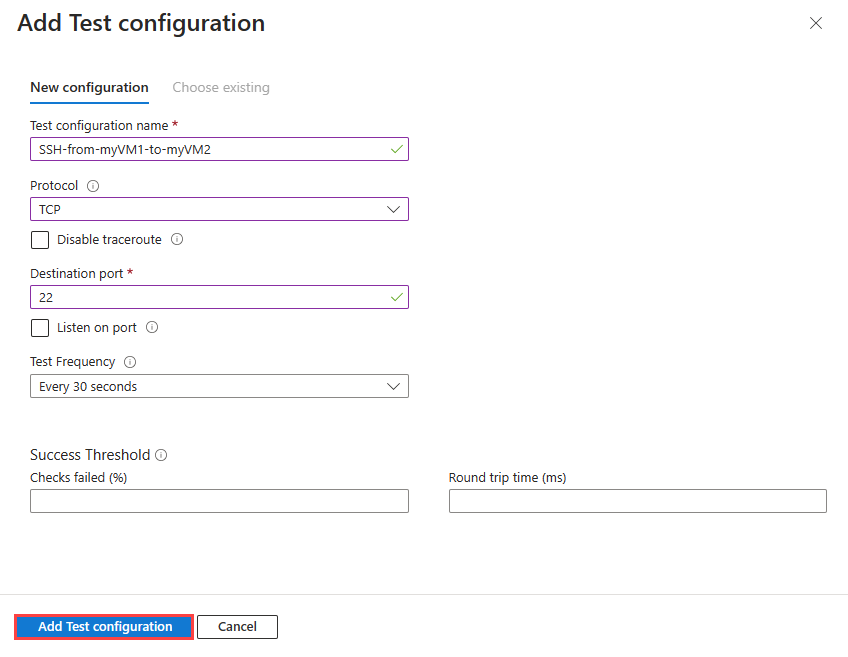

    Schermopname van het toevoegen van een testconfiguratie voor een verbindingsmonitor in Azure Portal.

  10. Selecteer Testconfiguratie toevoegen.

  11. Selecteer op de pagina Details van testgroep toevoegen de optie Bestemmingen toevoegen om de virtuele doelmachine toe te voegen.

  12. Selecteer op de pagina Bestemmingen toevoegen myVM2 als het doeleindpunt en selecteer vervolgens Eindpunten toevoegen.

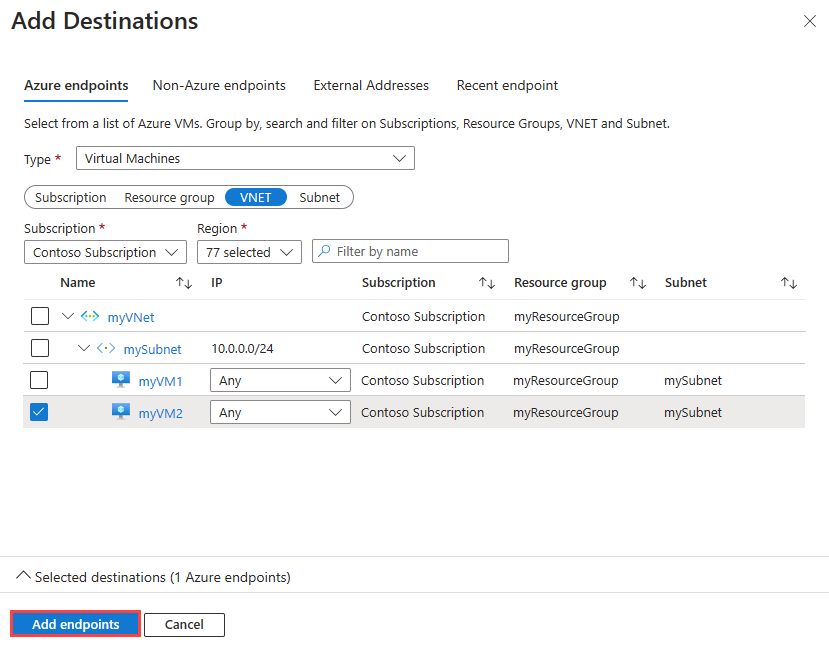

    Schermopname laat zien hoe u een doeleindpunt toevoegt voor een verbindingsmonitor in Azure Portal.

    Notitie

    Naast de filters Abonnement, Resourcegroep, VNET en Subnet kunt u het filter Regio gebruiken om de lijst met virtuele machines te verfijnen.

  13. Op de pagina Testgroepgegevens toevoegen, selecteer de knop Testgroep toevoegen.

  14. Selecteer Review + aanmaken en selecteer vervolgens Maken.

De verbindingsmonitor weergeven

In deze sectie bekijkt u alle details van de verbindingsmonitor die u in de vorige sectie hebt gemaakt.

  1. Ga naar de Verbindingsmonitor-pagina. Als myConnectionMonitor niet wordt weergegeven in de lijst met verbindingsmonitors, wacht u enkele minuten en selecteert u Vernieuwen.

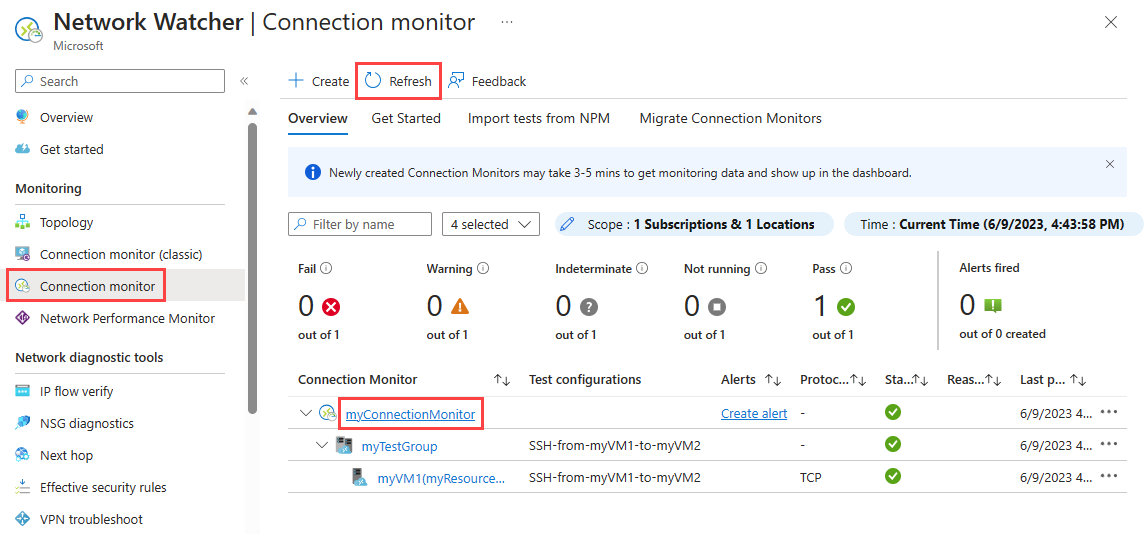

    Schermopname van de nieuwe verbindingsmonitor.

  2. Selecteer myConnectionMonitor om de prestatiegegevens van de verbindingsmonitor te zien, zoals retourtijd en percentage mislukte controles

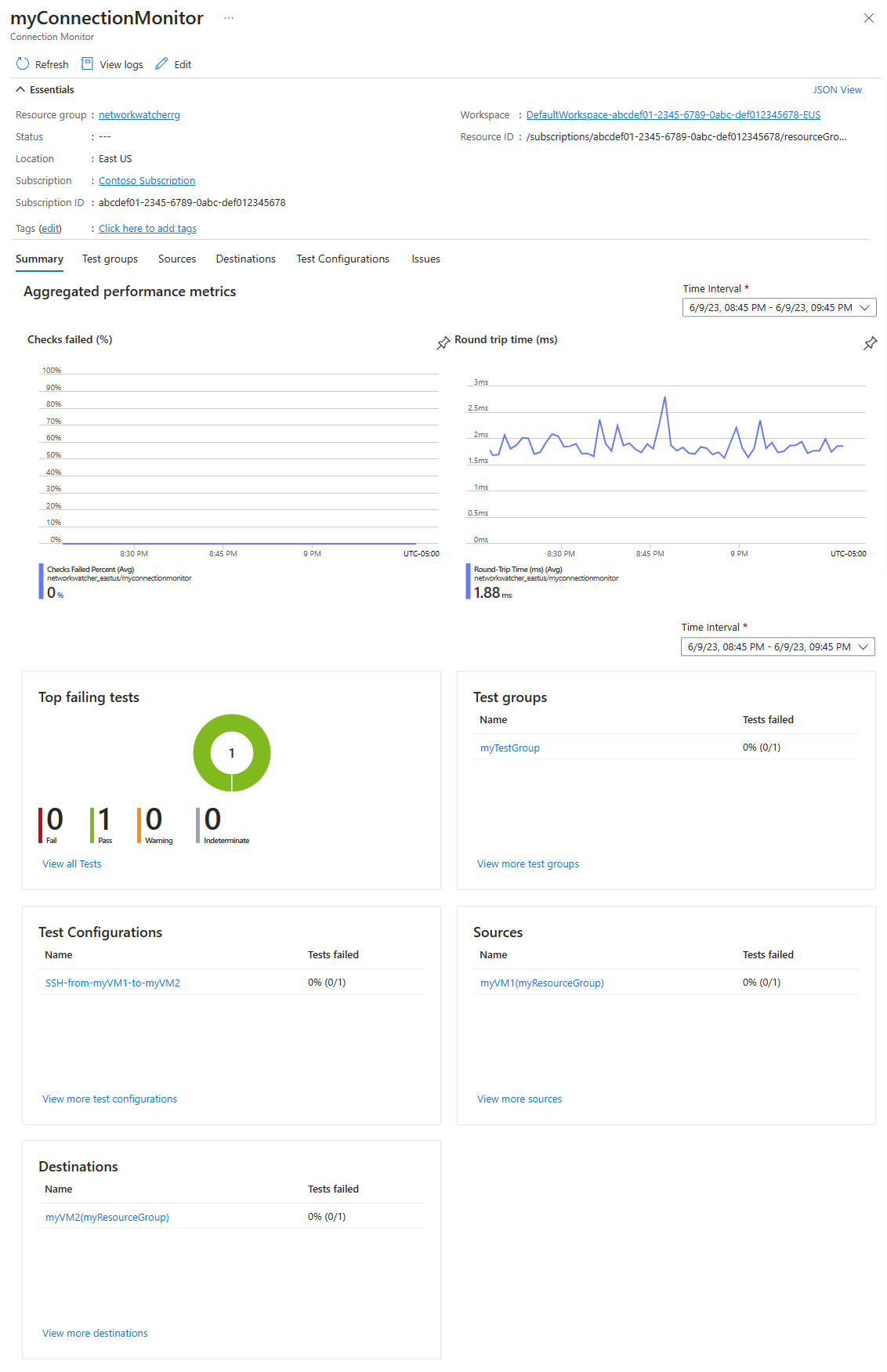

    Schermopname van de overzichtspagina van de nieuwe verbindingsmonitor.

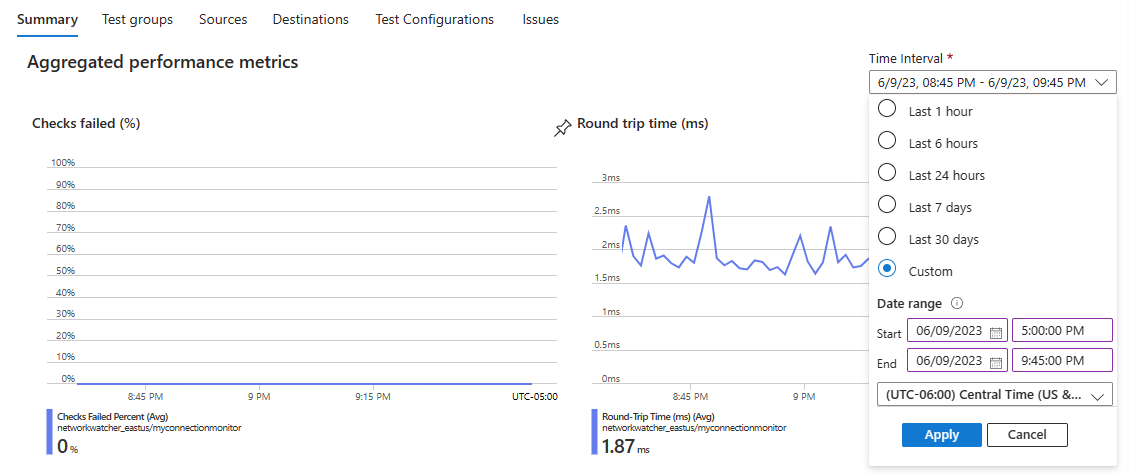

  3. Selecteer Tijdsintervallen om het tijdsbereik aan te passen om de metrische prestatiegegevens voor een specifieke periode weer te geven. Beschikbare tijdsintervallen zijn Afgelopen 1 uur, Afgelopen 6 uur, Afgelopen 24 uur, Afgelopen 7 dagen en Afgelopen 30 dagen. U kunt ook Aangepast selecteren om een aangepast tijdsbereik op te geven.

    Schermopname met beschikbare opties om het tijdsinterval van de metrische prestatiegegevens in een verbindingsmonitor te wijzigen.

Een probleem weergeven

De verbindingsmonitor die u in de vorige sectie hebt gemaakt, bewaakt de verbinding tussen myVM1 en poort 22 op myVM2. Als de verbinding om welke reden dan ook mislukt, detecteert en registreert de verbindingsmonitor de fout. In deze sectie simuleert u een probleem door myVM2 te stoppen.

  1. Voer in het zoekvak boven aan de portal de virtuele machine in. Selecteer Virtuele machines in de zoekresultaten.

  2. Selecteer myVM2 in virtuele machines.

  3. In het overzicht selecteer Stoppen om de virtuele machine myVM2 te stoppen (de toewijzing ongedaan te maken).

  4. Ga naar de Verbindingsmonitor-pagina. Als de fout niet wordt weergegeven in het dashboard, selecteert u Vernieuwen.

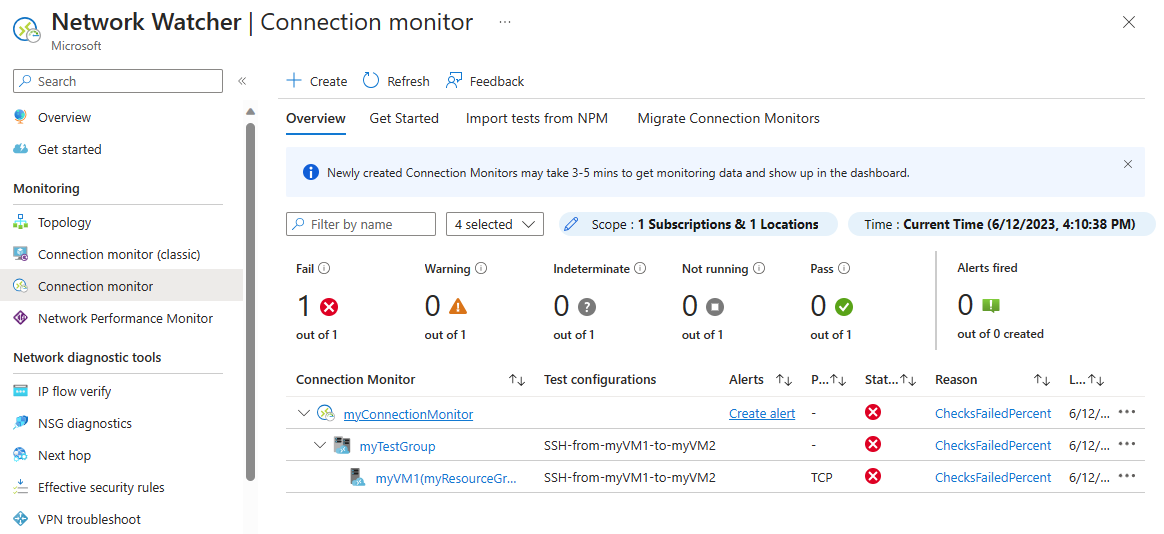

    Schermopname van de fout na het stoppen van de virtuele machine.

    U kunt zien dat het aantal mislukte verbindingsmonitors 1 van de 1 is geworden na het stoppen van myVM2. Onder Reden ziet u ChecksFailedPercent als de reden voor deze fout.

Bronnen opruimen

Wanneer u deze niet meer nodig hebt, verwijdert u myResourceGroup-resourcegroep en alle resources die deze bevat:

  1. Voer myResourceGroup in het zoekvak bovenin de portal in. Selecteer myResourceGroup in de zoekresultaten.

  2. Selecteer Resourcegroep verwijderen.

  3. In Verwijderen van een resourcegroep, voer myResourceGroup in en selecteer Verwijderen.

  4. Selecteer Verwijderen om het verwijderen van de resourcegroep en alle bijbehorende resources te bevestigen.

Volgende stap

Als u wilt weten hoe u de netwerkcommunicatie van virtuele-machineschaalsets bewaakt, gaat u verder met de volgende zelfstudie:

Communicatieproblemen tussen netwerken vaststellen
