Een back-up maken van uw VIRTUELE machine in Azure Stack Hub met Commvault

  • Artikel

Overzicht van het maken van een back-up van een VM met Commvault

In dit artikel wordt de configuratie van Commvault Live Sync beschreven voor het bijwerken van een herstel-VM die zich op een afzonderlijke Azure Stack Hub-schaaleenheid bevindt. In dit artikel wordt beschreven hoe u een algemene partneroplossing configureert voor het beveiligen en herstellen van de gegevens en systeemstatus van Virtual Machines geïmplementeerd in Azure Stack Hub.

In het volgende diagram ziet u de algemene oplossing wanneer u Commvault gebruikt om een back-up van uw VM's te maken.

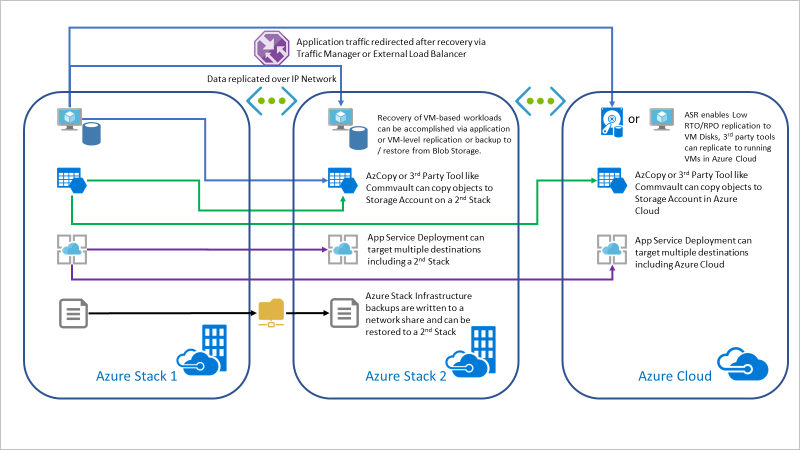

Het diagram laat zien hoe Commvault kan worden gebruikt om gegevens te repliceren van een Azure-stack naar een andere stack of naar Azure Cloud.

In dit artikel gaat u het volgende doen:

  1. Maak een VM waarop de Commvault-software wordt uitgevoerd op uw Azure Stack Hub-bronexemplaar.

  2. Maak een opslagaccount op een secundaire locatie. In het artikel wordt ervan uitgegaan dat u een Blob-container maakt in een opslagaccount in een afzonderlijk Azure Stack Hub-exemplaar (het doel) en dat de Doel-Azure Stack Hub bereikbaar is vanuit de Bron-Azure Stack Hub.

  3. Configureer Commvault op uw Azure Stack Hub-bronexemplaar en voeg VM's in de azure stack-bronhub toe aan de VM-groep.

  4. Livesynchronisatie van Commvault configureren.

U kunt ook compatibele VM-installatiekopieën van partners downloaden en aanbieden om uw Azure Stack Hub-VM's te beveiligen in een Azure-cloud of een andere Azure Stack Hub. In dit artikel vindt u informatie over VM-beveiliging met Commvault Live Sync.

De topologie van deze benadering ziet er als volgt uit:

Het diagram toont een gegevenspad van een Commvault VSA-proxy op Azure Stack Hub 1 naar Azure Stack Hub 2, dat een herstel-VM heeft die online kan worden gebracht wanneer dat nodig is om een back-up van Hub 1 te maken.

De Commvault-VM maken op basis van het Commvault Marketplace-item

  1. Open de Azure Stack Hub-gebruikersportal.

  2. Selecteer Een resource>maken Compute>Commvault.

    Notitie

    Als Commvault niet voor u beschikbaar is, neemt u contact op met uw cloudoperator.

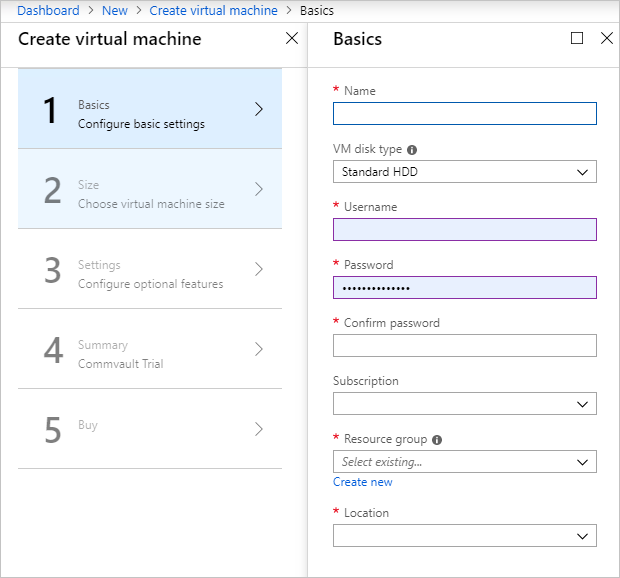

    VM maken

  3. Configureer de basisinstellingen in Virtuele machine maken, 1 Basisbeginselen:

    a. Voer een naam in.

    b. Selecteer Standard HDD.

    c. Voer een gebruikersnaam in.

    d. Voer een wachtwoord in.

    e. Bevestig uw wachtwoord.

    f. Selecteer een abonnement voor de back-up.

    g. Selecteer een resourcegroep.

    h. Selecteer de locatie van de Azure Stack Hub. Als u een ASDK gebruikt, selecteert u lokaal.

    i. Selecteer OK.

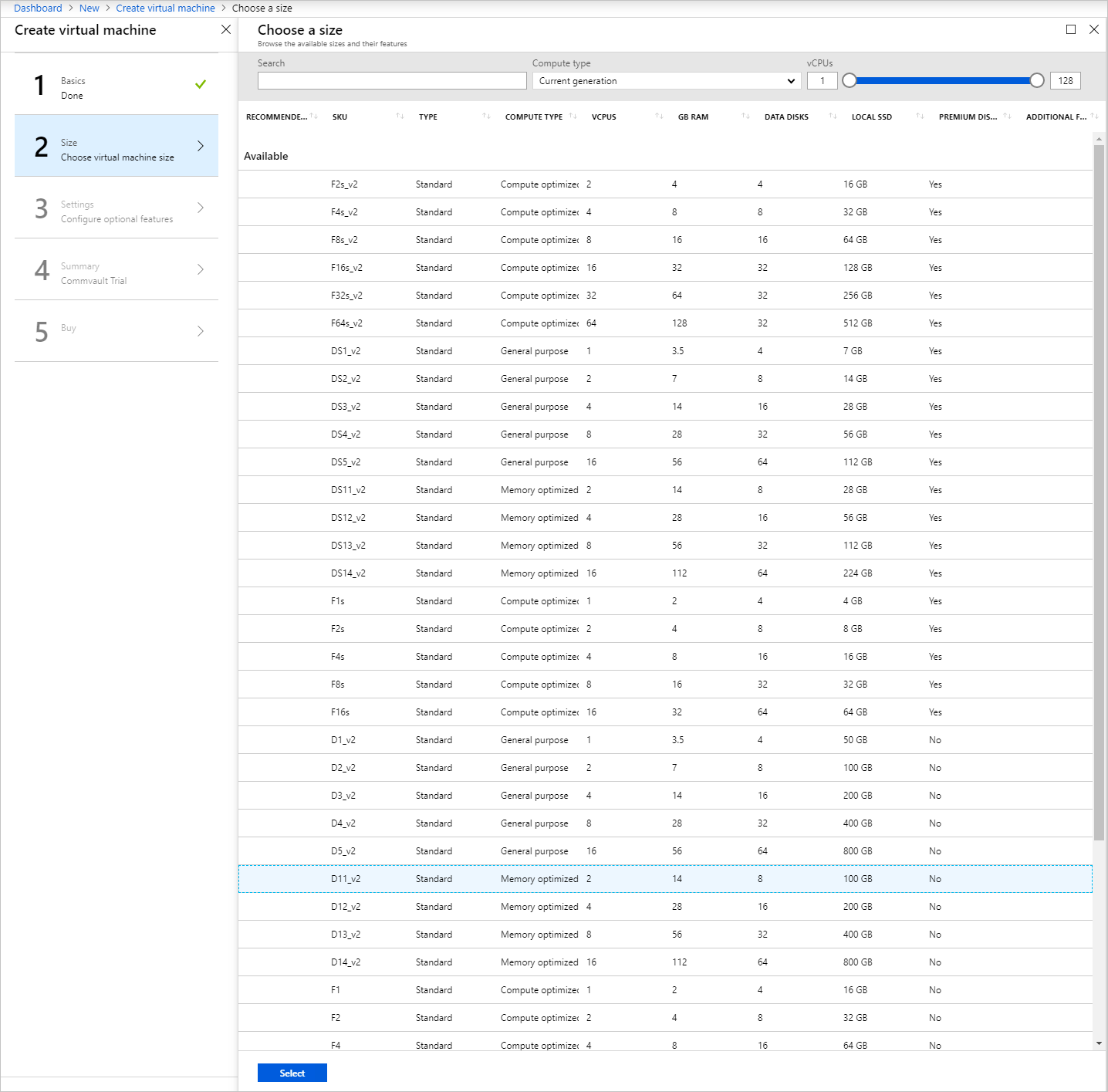

    In het dialoogvenster 'Dashboard > Nieuwe > virtuele machine > een grootte kiezen' ziet u een lijst met groottemogelijkheden voor de virtuele machine.

  4. Kies de grootte van de Commvault-VM. De VM-grootte voor back-up moet ten minste 10 GB RAM-geheugen en 100 GB opslagruimte zijn.

    Het dashboard > In het dialoogvenster Nieuwe > instellingen voor virtuele machine > maken worden de instellingen weergegeven die moeten worden gebruikt om de virtuele machine te maken.

  5. Kies de instellingen voor de Commvault-VM.

    a. Stel de beschikbaarheid in op Geen.

    b. Selecteer Ja voor het gebruik van beheerde schijven.

    c. Selecteer het standaard-VNet voor het virtuele netwerk.

    d. Selecteer het standaardsubnet.

    e. Selecteer het standaard openbare IP-adres.

    f. Laat de VM in de basisnetwerkbeveiligingsgroep staan.

    g. Open de HTTP-poorten (80), HTTPS (443), SSH (22) en RDP (3389).

    h. Selecteer Geen extensies.

    i. Selecteer Ingeschakeld voor diagnostische gegevens over opstarten.

    j. Laat diagnostische gegevens van gastbesturingssystemen ingesteld op Uitgeschakeld.

    k. Laat het standaardopslagaccount voor diagnostische gegevens staan.

    l. Selecteer OK.

  6. Bekijk de samenvatting van uw Commvault-VM nadat deze is gevalideerd. Selecteer OK.

Uw service-principal ophalen

U moet weten of uw identiteitsbeheerder Microsoft Entra id of AD FS is. De volgende tabel bevat de informatie die u nodig hebt om commvault in uw Azure Stack Hub in te stellen.

Element Bron
URL van Azure Resource Manager Het Azure Stack Hub Resource Manager-eindpunt
De naam van de toepassing
Toepassings-id De id die is toegewezen aan de service-principal toen de toepassing werd geregistreerd
Abonnements-id Gemaakt wanneer u zich abonneert op aanbiedingen in Azure Stack Hub
Tenant-id (map-id) De id die is toegewezen aan uw Active Directory-tenant
Toepassingswachtwoord Het geheim dat is toegewezen aan de service-principal toen de toepassing werd geregistreerd

Back-up configureren met behulp van de Commvault-console

  1. Open uw RDP-client en maak verbinding met de Commvault-VM in uw Azure Stack Hub. Voer uw referenties in.

  2. Installeer Azure Stack Hub PowerShell en Azure Stack Hub Tools op de Commvault-VM.

    a. Zie PowerShell installeren voor Azure Stack Hub voor instructies over het installeren van Azure Stack Hub PowerShell.
    b. Zie Azure Stack Hub-hulpprogramma's downloaden van GitHub voor instructies over het installeren van Azure Stack Hub Tools.

  3. Nadat Commvault is geïnstalleerd op uw Commvault-VM, opent u de Commcell-console. Selecteer in Start Commvault>Commvault Commcell-console.

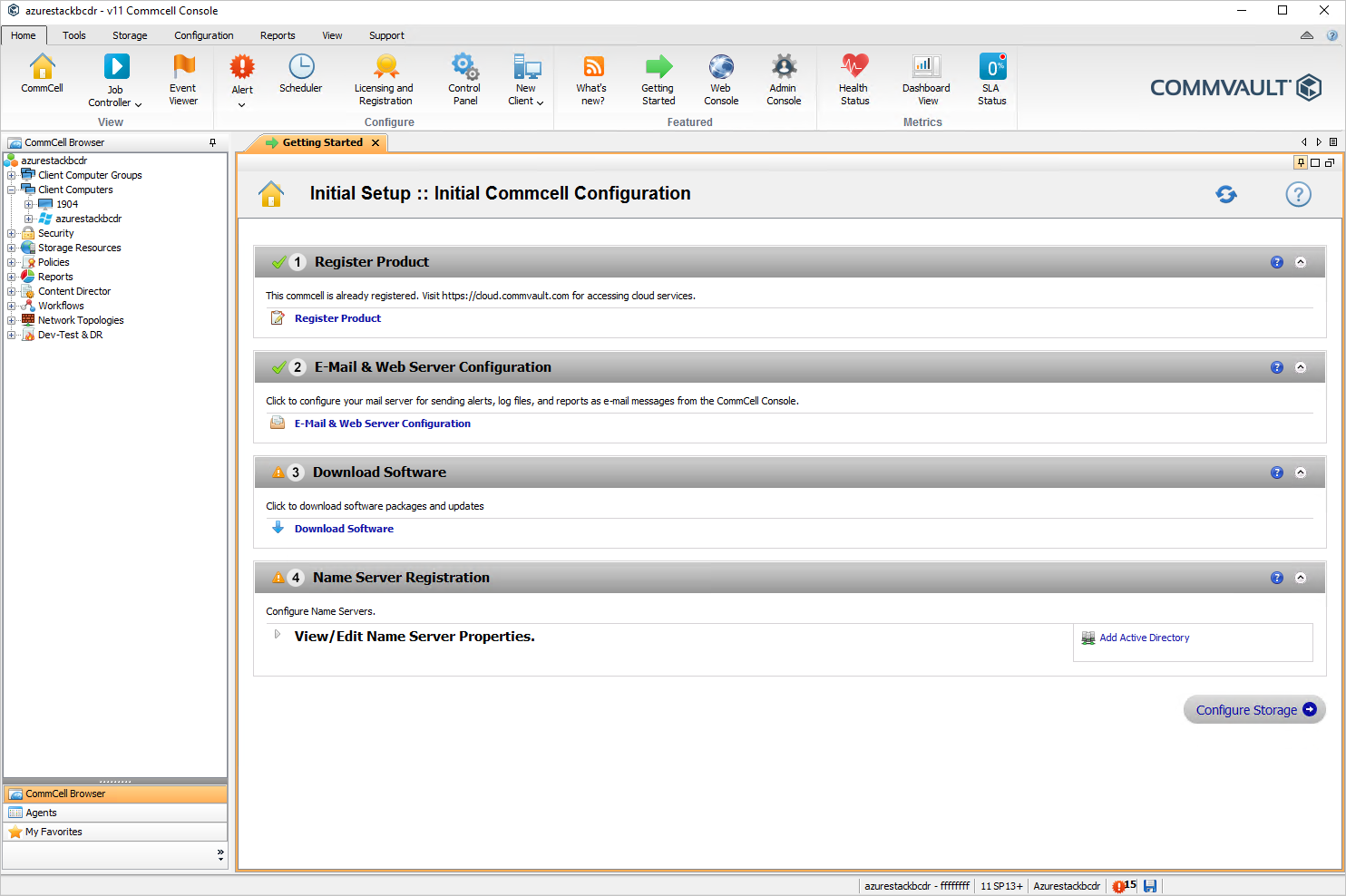

    De Commcell-console heeft een navigatiedeelvenster aan de linkerkant, met de naam Commcell Browser. In het rechterdeelvenster wordt een Aan de slag pagina met tabbladen weergegeven.

  4. Configureer uw back-upopslagplaatsen voor het gebruik van opslag buiten de Azure Stack Hub in de Commvault CommCell-console. Selecteer opslagresources > Opslaggroepen in de CommCell-browser. Klik met de rechtermuisknop en selecteer Opslaggroep toevoegen. Selecteer Cloud.

  5. Voeg de naam van de opslaggroep toe. Selecteer Next.

  6. Selecteer Cloudopslag maken>.

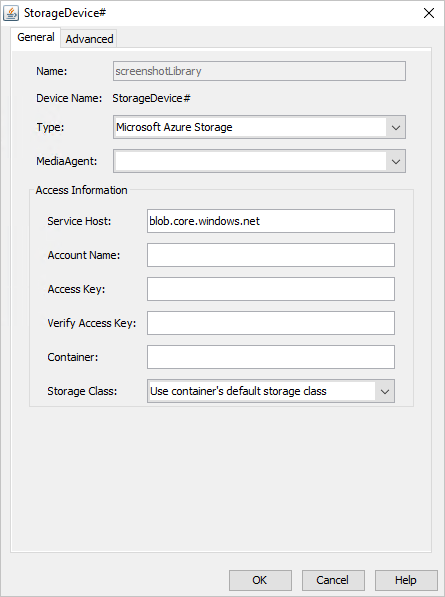

    In het dialoogvenster StorageDevice# wordt de pagina Algemeen op tabbladen weergegeven, met verschillende lijst- en tekstvakken voor het opgeven van het opslagapparaat dat moet worden gemaakt.

  7. Selecteer uw cloudserviceprovider. In deze procedure gebruiken we een tweede Azure Stack Hub op een andere locatie. Selecteer Microsoft Azure Storage.

  8. Selecteer uw Commvault-VM als uw MediaAgent.

  9. Voer uw toegangsgegevens voor uw opslagaccount in. Hier vindt u instructies voor het instellen van een Azure Storage-account. Toegangsgegevens:

    • Servicehost: haal de naam van de URL op uit de eigenschappen van de blobcontainer in uw resource. Mijn URL was https://backuptest.blob.westus.stackpoc.com/mybackups bijvoorbeeld en ik heb gebruikt blob.westus.stackpoc.com in Servicehost.

    • Accountnaam: gebruik de naam van het opslagaccount. U vindt dit op de blade Toegangssleutels in de opslagresource.

    • Toegangssleutel: haal de toegangssleutel op via de blade Toegangssleutels in de opslagresource.

    • Container: de naam van de container. In dit geval mybackups.

    • Opslagklasse: laat de standaardopslagklasse van de gebruikerscontainer staan.

  10. Maak een Microsoft Azure Stack Hub-client door de instructies te volgen in Een Microsoft Azure Stack Hub-client maken

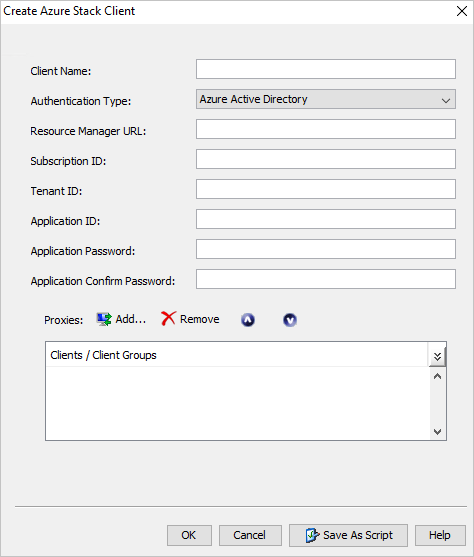

    Het dialoogvenster Azure Stack-client maken bevat lijst- en tekstvakken voor het opgeven van de kenmerken van de client.

  11. Selecteer de VM's of resourcegroepen die u wilt beveiligen en een back-upbeleid wilt koppelen.

  12. Configureer uw back-upschema zodat deze overeenkomt met uw RPO-vereisten voor herstel.

  13. Voer de eerste volledige back-up uit.

Commvault Live Sync configureren

Er zijn twee opties beschikbaar. U kunt ervoor kiezen om wijzigingen van de primaire kopie van back-ups te repliceren of wijzigingen van een secundaire kopie te repliceren naar de herstel-VM. Repliceren vanuit een back-upset elimineert de impact op lees-I/O op de bronmachine.

  1. Tijdens de configuratie van Live Sync moet u de gegevens van de bron-Azure Stack Hub (Virtual Server Agent) en de Azure Stack Hub-doelgegevens opgeven.

  2. Zie Live Sync-replicatie voor Microsoft Azure Stack Hub voor de stappen voor het configureren van Commvault Live Sync.

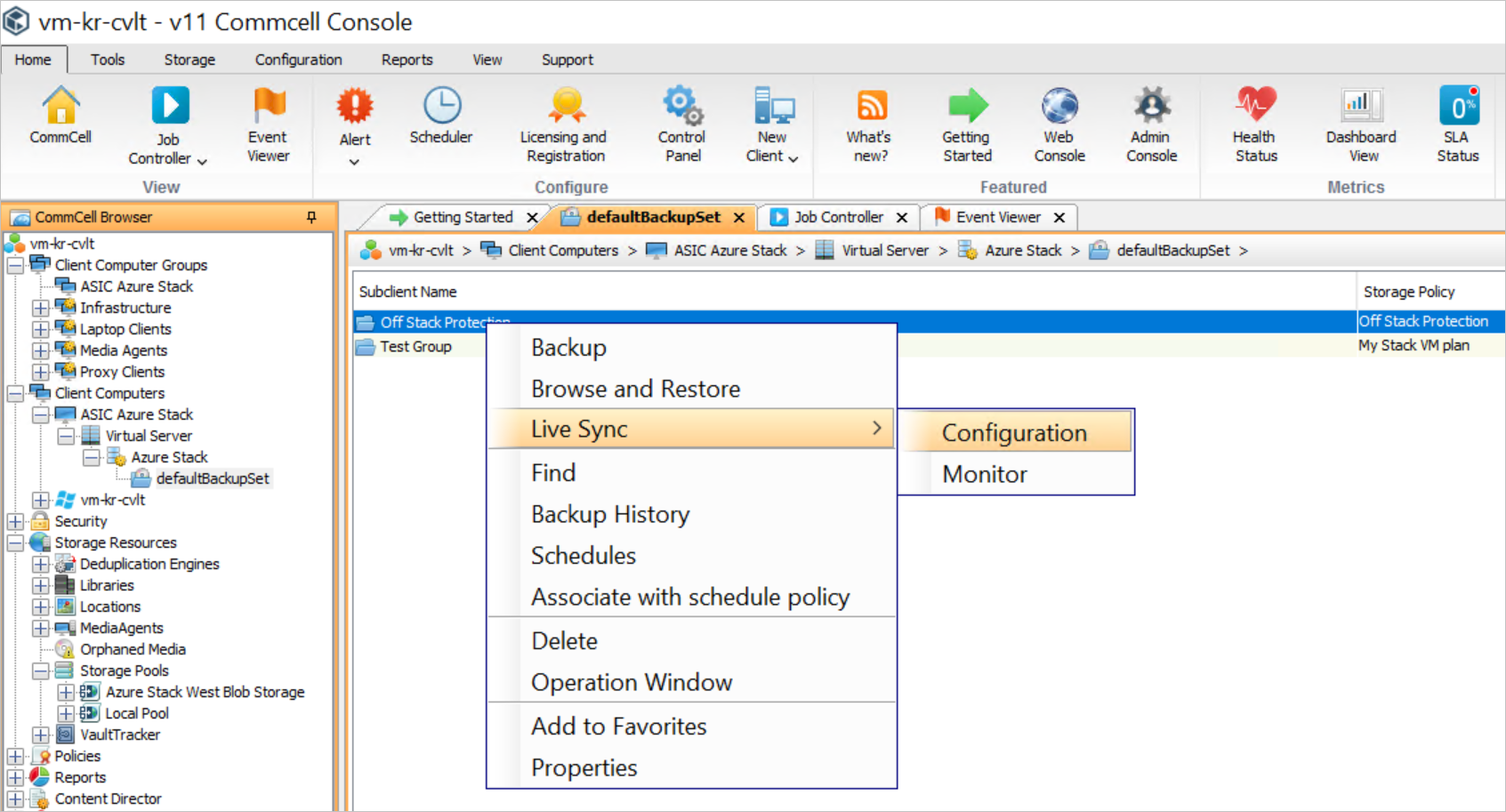

    In de Commcell-console wordt de tabbladpagina vm-kr-cvlt > ClientComputers > ASIC Azure Stack > Virtual Server > Azure Stack > defaultBackupSet weergegeven. Een contextmenu voor off-stackbeveiliging op de pagina heeft een optie Live Sync-configuratie > .

  3. Tijdens de configuratie van Live Sync moet u de details van de doel-Azure Stack Hub en virtual serveragent opgeven.

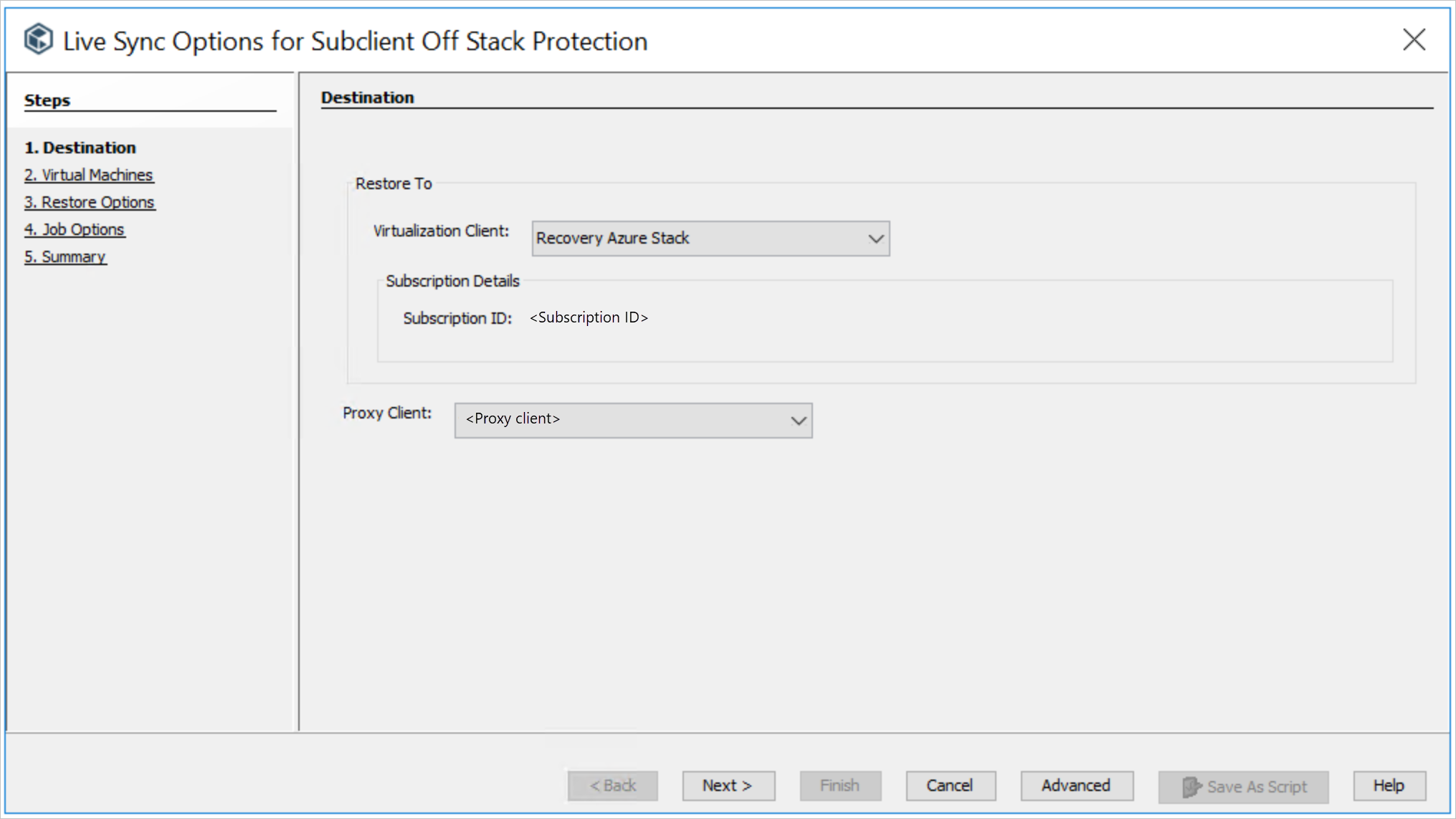

    De doelstap van de livesynchronisatieopties voor de wizard Subclient Off Stack Protection bevat keuzelijsten voor het opgeven van de virtualisatieclient en de proxyclient.

  4. Ga door met de configuratie en voeg het doelopslagaccount toe waar de replicaschijven worden gehost, de resourcegroep(en) waar de replica-VM's worden geplaatst en de naam die u wilt koppelen aan de replica-VM's.

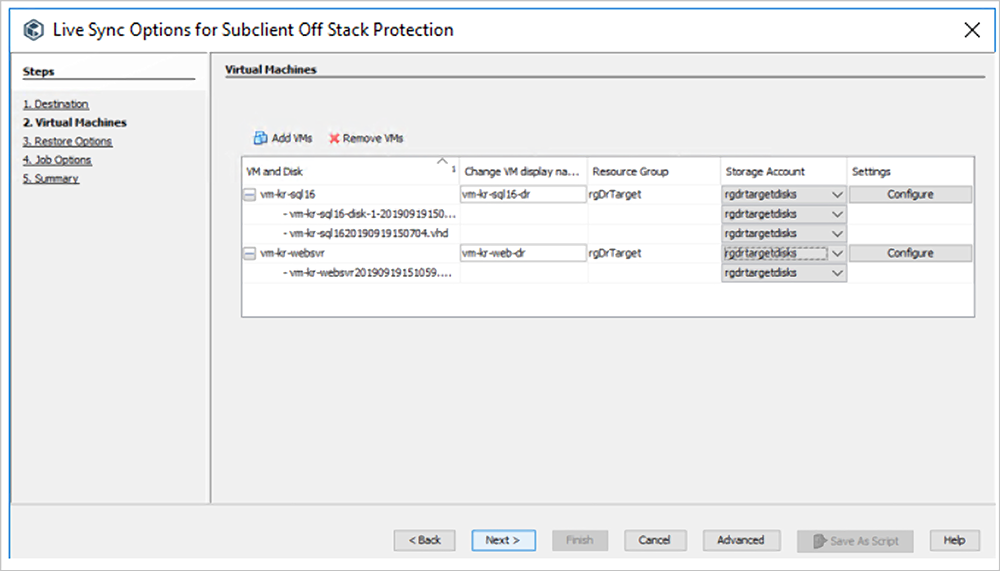

    Met de Virtual Machines stap van de wizard Opties voor livesynchronisatie voor Subclient Off Stack Protection kunt u VM's toevoegen en verwijderen.

  5. U kunt ook de VM-grootte wijzigen en netwerkinstellingen configureren door Configureren te selecteren naast elke VM.

  6. De frequentie van replicatie instellen op de Doel-Azure Stack Hub

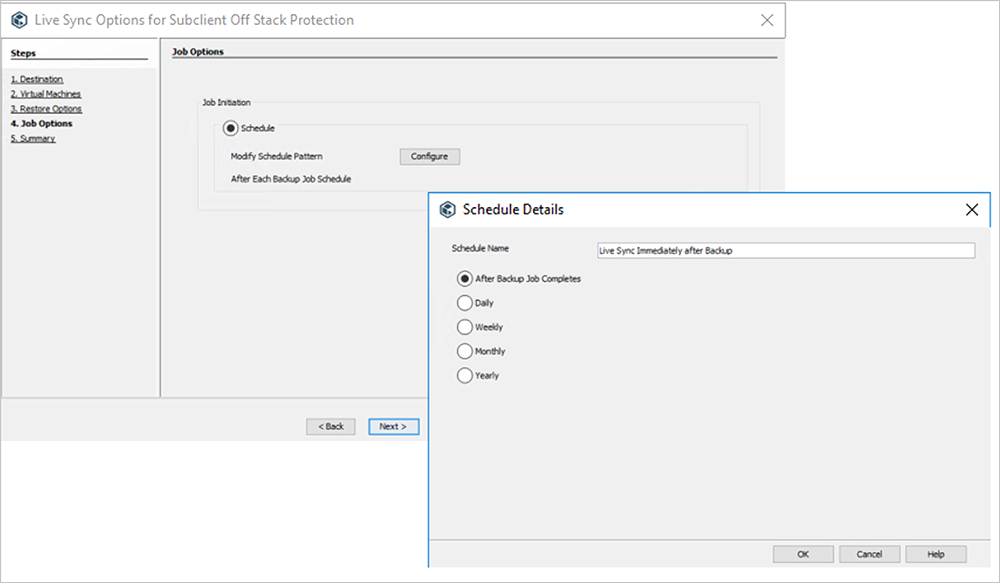

    De stap Taakopties van de wizard Opties voor livesynchronisatie voor Subclient Off Stack Protection is voor het opgeven van een back-upschema.

  7. Controleer uw instellingen om de configuratie op te slaan. De herstelomgeving wordt vervolgens gemaakt en de replicatie begint op het gekozen interval.

Failovergedrag instellen met livesynchronisatie

Met Commvault Live Sync kunt u een failover uitvoeren van machines van de ene Azure Stack Hub naar de andere en failback om bewerkingen op de oorspronkelijke Azure Stack Hub te hervatten. De werkstroom wordt geautomatiseerd en geregistreerd.

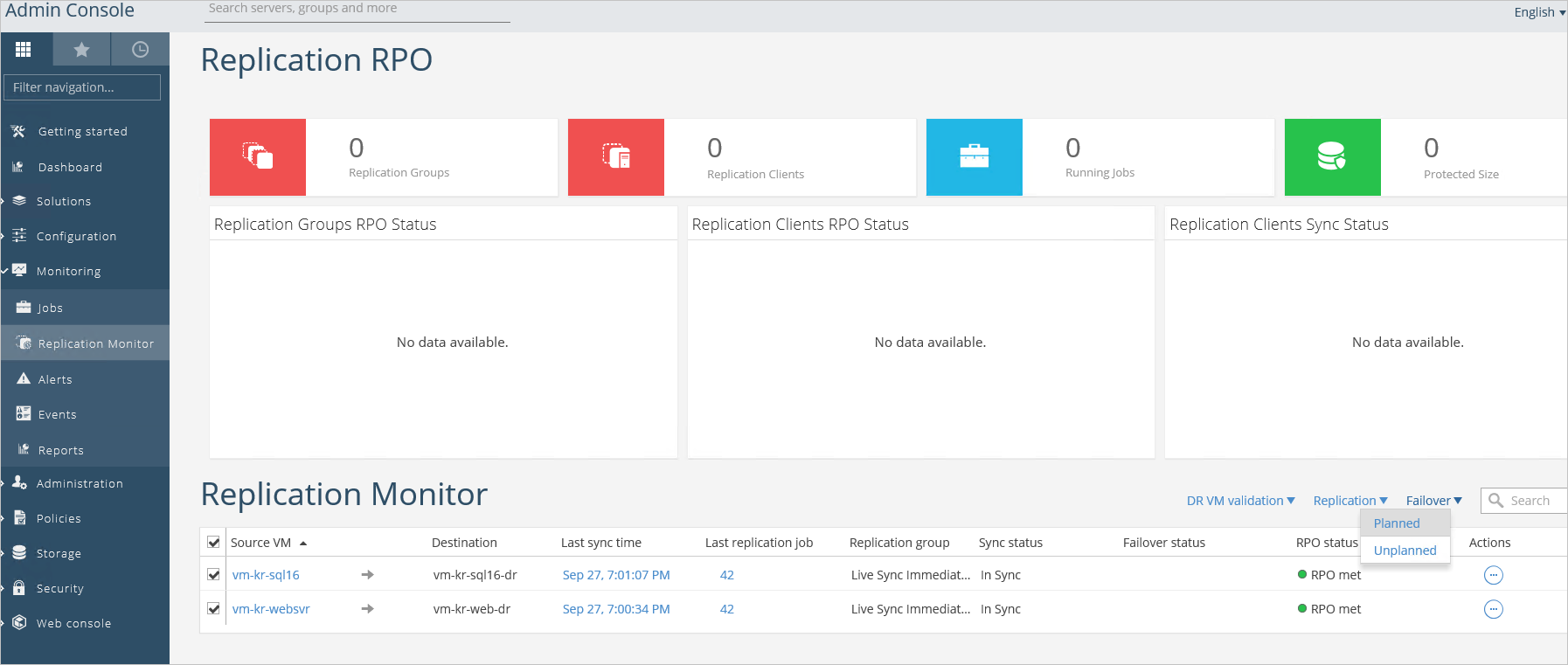

Op de pagina Replicatiecontrole van de Beheer Console worden geen gegevens weergegeven voor verschillende subpannen van het deelvenster Replicatie-RPO. In het deelvenster Replicatiecontrole worden twee VM's weergegeven. Voor elk van deze is er een rij met replicatiegegevens.

Selecteer de VM's waarvoor u een failover wilt uitvoeren naar uw Recovery Azure Stack Hub en kies een geplande of niet-geplande failover. Een geplande failover is geschikt wanneer er tijd is om de productieomgeving probleemloos af te sluiten voordat de bewerkingen in de herstelsite worden hervat. Geplande failover sluit de productie-VM's af, repliceert de laatste wijzigingen naar de herstelsite en brengt de herstel-VM's online met de meest recente gegevens en past de VM-grootte en netwerkconfiguratie toe die zijn opgegeven tijdens de livesynchronisatieconfiguratie. Een niet-geplande failover probeert de productie-VM's af te sluiten, maar gaat door als de productieomgeving niet beschikbaar is en brengt de herstel-VM's online met de laatst ontvangen replicatiegegevensset toegepast op de VM en de eerder gekozen grootte en netwerkconfiguratie. De onderstaande afbeeldingen illustreren een niet-geplande failover waarbij de herstel-VM's online zijn gebracht door Commvault Live Sync.

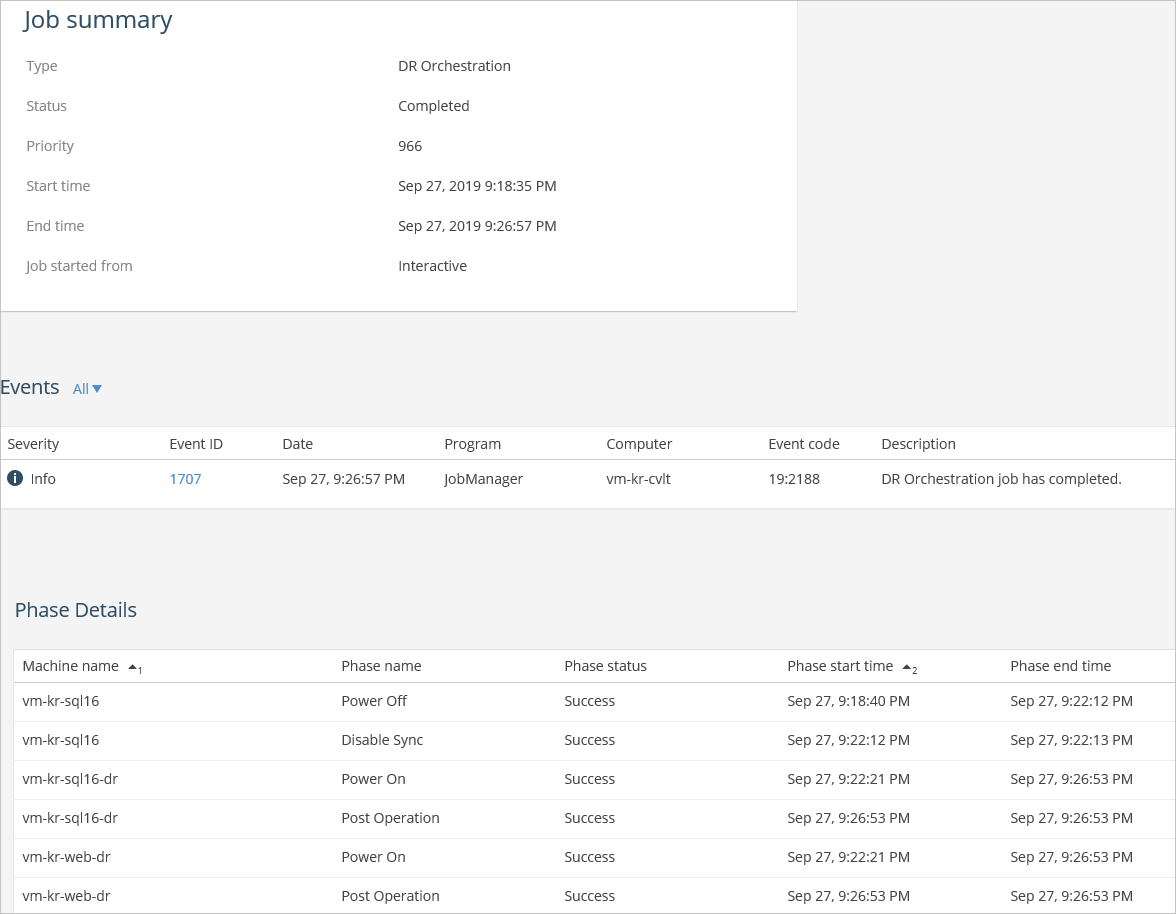

De 'Taaksamenvatting' bevat informatie over de gebeurtenis voor herstel na noodgevallen, waaronder Type, Prioriteit, Begintijd en Eindtijd.

In een lijst met de naam Gebeurtenissen wordt één gebeurtenis weergegeven, die wordt beschreven als 'DR Orchestration-taak is voltooid'. Er is andere informatie voor die gebeurtenis.

Een lijst met de titel Fasedetails bevat zes gebeurtenissen voor vier machines. Voor elke fase is er een fasenaam, status, begintijd en eindtijd. De fasenamen zijn Power Off, Power On, Disable Synch en Post Operation.
