Azure Monitor-dashboards gebruiken met Grafana

In dit artikel wordt uitgelegd hoe u Azure Monitor-dashboards gebruikt met Grafana. Het omvat het maken, bewerken, importeren en delen van dashboards voor het bewaken van gegevens.

Vereiste voorwaarden

  • Actieve Azure-resources die gegevens hebben gegenereerd gedurende minimaal 15 minuten.
  • Toegewezen bewakingslezer voor toegang tot Azure Managed Prometheus (Azure Monitor Workspace).

Zie Azure RBAC voor meer informatie over RBAC en het toewijzen van rollen.

Dashboardsjablonen gebruiken

Dashboards voor beheerde Azure-sjablonen zijn vooraf ingericht en automatisch bijgewerkt voor veelgebruikte Azure-resources en Azure Kubernetes Services. Ze helpen u snel aan de slag te gaan. De volgende stappen zijn bedoeld voor het gebruik van deze Grafana-dashboards die al beschikbaar zijn in Azure Portal. Beheerde Azure-sjablonen worden geïdentificeerd met een tag.

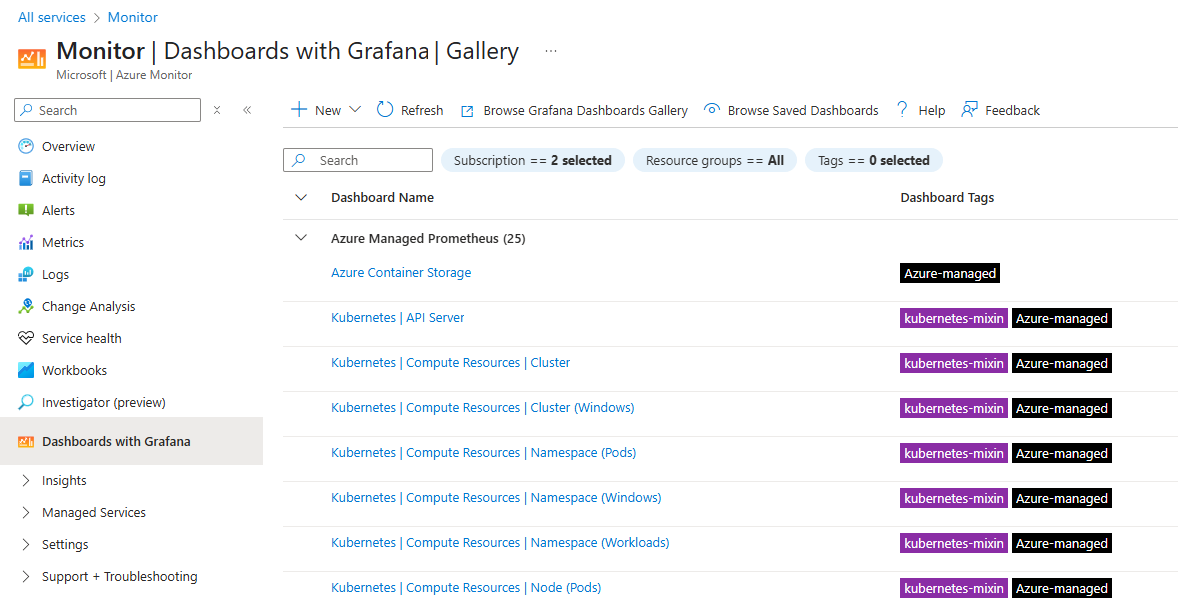

Schermopname van een door Azure beheerde sjabloon met de galerie.

  1. Navigeer in Azure Portal naar Azure Monitor .
  2. Selecteer Dashboards met Grafana (preview).
  3. Blader door de lijst met beschikbare dashboards in de vermeldingen Azure Monitor of Azure Managed Prometheus.
  4. Selecteer een dashboard, bijvoorbeeld Azure | Inzichten | Opslagaccounts of Azure | Inzichten | Sleutelkluizen.
  5. Kies een abonnement en resourcegroep waarin de doelresource bestaat. Het dashboard wordt geladen op basis van het dashboard dat u hebt gekozen en de geselecteerde resources.

Een nieuw Grafana-dashboard maken

  1. Selecteer Nieuw dashboard in de Grafana-interface.
  2. Maak het dashboard door een abonnement, resourcegroep en regio op te geven.
  3. Een visualisatie toevoegen.
  4. Kies een ondersteunde gegevensbron (Azure Monitor of Prometheus) voor het eerste deelvenster.
  5. Voeg panelen toe met behulp van ingebouwde of op code gebaseerde query-editors.

Een kopie van een dashboard opslaan

U kunt Opslaan als kiezen om het dashboard op te slaan in uw abonnement en wijzigingen aan te brengen zonder dat dit van invloed is op het oorspronkelijke dashboard.

  1. Open het dashboard.
  2. Kies Opslaan als.
  3. Voer een titel in het veld Titel in.
  4. Kies het abonnement voor het dashboard in de vervolgkeuzelijst Abonnement .
  5. Kies de resourcegroep in de vervolgkeuzelijst Resourcegroep .
  6. Kies de locatie (regio) in de vervolgkeuzelijst Locatie .
  7. Selecteer Opslaan.
  8. Selecteer Ja om de kopie van het dashboard te openen en te beginnen met bewerken.

Bewerk een dashboard

Opmerking

Bewerkingshulpprogramma's en gedrag volgen standaardbesturingselementen voor Grafana opensource.

  1. Open een bewerkbaar dashboard (gemaakt of geïmporteerd).
  2. Selecteer Bewerken om panelen, query's en visualisaties te wijzigen.

Zie de Grafana-documentatie voor meer informatie over het bewerken van een Grafana-dashboard.

Grafana-dashboards importeren met behulp van JSON

In de volgende instructies wordt ervan uitgegaan dat u zich hebt aangemeld bij uw Azure-account, zich in het Azure Monitor-gebied van Azure Portal bevindt en dat u dashboards hebt geselecteerd met Grafana (preview).

Navigeer met behulp van het grafana-websitevenster of tabblad naar het dashboard dat u wilt importeren.

  1. Download het JSON-bestand voor het dashboard.
  2. Selecteer Nieuweimport in het venster of tabblad van Azure Portal in het scherm > Dashboards met Grafana (preview).
  3. Selecteer het JSON-bestand.
  4. Klik op Laden.
  5. Voer een naam in voor het dashboard.
  6. Selecteer het abonnement, de resourcegroep en de regio.
  1. Ga naar de Grafana-dashboardgalerie.
  2. Zoek een dashboard met behulp van een JSON-bestand of dashboard-id.
  3. Open Import in Azure Monitor-dashboards op de pagina Azure Monitor in Azure Portal.
  4. Voer de dashboard-id in of upload het bijbehorende JSON-bestand.
  5. Volg de bovenstaande importstappen.

Opmerking

Alleen Azure Monitor- en Prometheus-dashboards met ondersteunde gegevensbronnen kunnen worden geïmporteerd.

Voor dashboards die u importeert of maakt, is RBAC-toegangsconfiguratie vereist om deze te delen met specifieke personen of groepen.

  1. Open het dashboard.
  2. Kies Delen. Het deelvenster Dashboard delen wordt geopend. Kopieer de koppeling naar het dashboard naar het Klembord.
  3. Selecteer Opties voor delen beheren om de RBAC-werkstroom te gebruiken voor het verlenen van weergave of bewerking toegang aan gebruikers of groepen. De rol Lezer is vereist voor het weergeven van het dashboard. Inzender is vereist om het dashboard te bewerken.
  4. Plak de koppeling in de communicatiemethode van uw voorkeur om deze te delen met de beoogde personen of groepen.

Dashboards gebruiken met Azure Kubernetes Service (AKS)

Het Kubernetes-cluster moet worden ge onboardd naar Azure Managed Prometheus.

Vereisten voor Prometheus

Als u query's wilt uitvoeren op metrische gegevens van Prometheus vanuit een Azure Monitor-werkruimte met Azure Monitor-dashboards met Grafana, moet u het volgende doen:

  1. Maak een Azure Monitor-werkruimte.
  2. Zorg ervoor dat de Azure Monitor-werkruimte prometheus-metrische gegevens verzamelt van een AKS-cluster.
  3. Beheerde Prometheus inschakelen op een bestaande AKS-cluster (alleen Prometheus):
    1. Navigeer naar uw cluster in Azure Portal.
    2. Selecteer in het servicemenu onder Bewaking deinstellingen van> Monitor.
    3. Schakel alleen het selectievakje Prometheus-metrische gegevens inschakelen in. U hoeft Azure Managed Grafana niet in te schakelen.
    4. Selecteer Geavanceerde instellingen als u alternatieve werkruimten wilt selecteren of nieuwe werkruimten wilt maken.
    5. Selecteer Configureren.

Opmerking

Azure Managed Grafana is niet vereist om Prometheus weer te geven in Azure Monitor-dashboards met Grafana. Bekijk hier een vergelijking van de oplossingen.

Roltoewijzing

Aan de gebruiker moet de rol worden toegewezen waarmee de bewerking microsoft.monitor/accounts/leesbewerking kan worden uitgevoerd in de Azure Monitor-werkruimte.

Een dashboard selecteren

  1. Navigeer naar het AKS-cluster waarmee u wilt werken in Azure Portal.
  2. Kies Dashboards met Grafana (preview).
  3. Selecteer een dashboard. Het dashboard wordt gevuld met de gegevensbron en het cluster.

De relevante filters voor gegevensbron en cluster worden vooraf ingevuld op basis van uw AKS-cluster. Pas indien nodig extra filters toe. De visuals van het dashboard worden bijgewerkt om de gemaakte selecties weer te geven.

Een dashboard taggen

Azure Monitor-dashboards met Grafana-tags worden beheerd met behulp van Azure-tags. Opensource Grafana-dashboardtags blijven tijdens het importeren en exporteren in de JSON van het dashboard staan, maar worden niet gebruikt voor het invullen van Azure-tags.

Als u dashboardtags wilt toevoegen aan een opgeslagen dashboard, voegt u de Azure-tag toe of werkt u deze bij met de sleutel GrafanaDashboardTags met behulp van komma's om vermeldingen te scheiden.

Schermopname van de interface voor taggen.

Dashboards die zijn gemaakt of opgeslagen vanuit de context van een Azure Kubernetes Service-cluster, hebben automatisch de Azure-tag GrafanaDashboardResourceType: microsoft. ContainerService/managedClusters toegevoegd.

U kunt ook deze tag GrafanaDashboardResourceType toevoegen: microsoft. ContainerService/managedClusters naar een opgeslagen dashboard om het dashboard te kunnen openen en weergeven in de context van AKS-clusters.
