CICS-programma's integreren in IBM-mainframes met Standard-werkstromen in Azure Logic Apps

Van toepassing op: Azure Logic Apps (Standard)

Als u IBM mainframe-apps wilt openen en uitvoeren op CICS-systemen (Customer Information Control System) vanuit Standard-werkstromen in Azure Logic Apps, kunt u de CICS-programmaoproep ingebouwde, op serviceprovider gebaseerde connector gebruiken. CICS biedt een TP-monitor (Transaction Program) met een geïntegreerde Transaction Manager (TM). De connector communiceert met IBM CICS-transactieprogramma's met behulp van TCP/IP. De CICS-connector is beschikbaar in alle Azure Logic Apps-regio's, met uitzondering van Azure Government en Microsoft Azure beheerd door 21Vianet.

In deze instructiegids worden de volgende aspecten van de CICS-connector beschreven:

  • Waarom de CICS-connector gebruiken in Azure Logic Apps

  • Vereisten en installatie voor het gebruik van de CICS-connector

  • Stappen voor het toevoegen van CICS-connectoracties aan uw standaardwerkstroom voor logische apps

Waarom deze connector gebruiken?

CICS-systemen waren een van de eerste bedrijfskritieke systemen die worden uitgevoerd op mainframes. Microsoft Host Integration Server (HIS) biedt connectiviteit met CICS-systemen met behulp van TCP/IP, HTTP en APPC LU6.2. Klanten hebben de HIS Transaction Integrator (TI) gebruikt om CICS-systemen al vele jaren te integreren met Windows on-premises. De CICS Program Call Connector maakt gebruik van TCP/IP- en HTTP-programmeermodellen om te communiceren met CICS-transactieprogramma's.

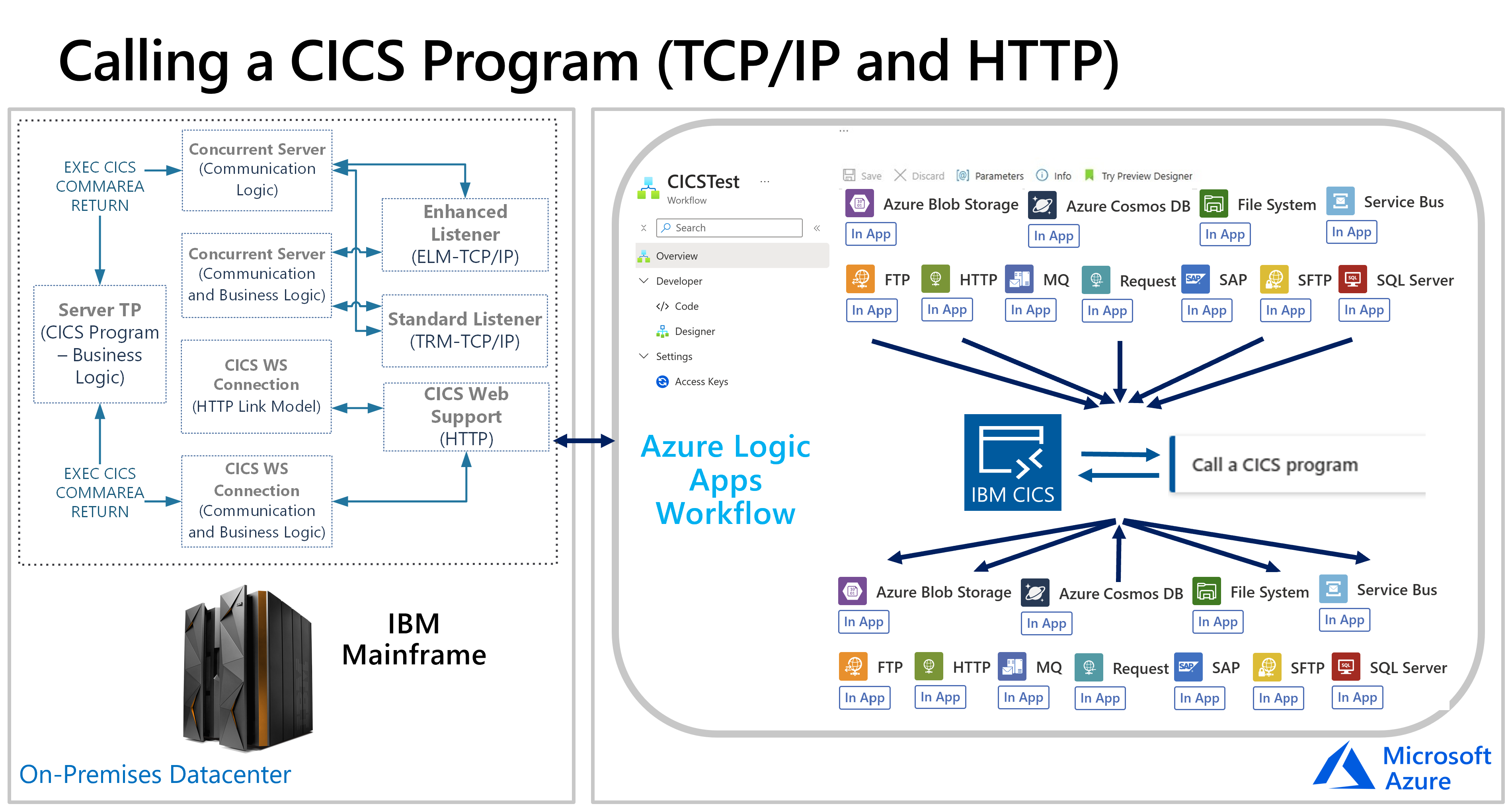

In het volgende diagram ziet u hoe de CICS-connector communiceert met een IBM-mainframesysteem:

Conceptual diagram shows how the CICS Program Call connector works with IBM mainframe system.

Voor het uitbreiden van deze hybride cloudscenario's werkt de CICS-connector in een standaardwerkstroom met de HIS Designer voor Logic Apps, die u kunt gebruiken om een programmadefinitie of programmakaart van het mainframe-transactieprogramma te maken. Voor deze taak maakt de HIS Designer gebruik van een programmeermodel dat de kenmerken van de gegevensuitwisseling tussen het mainframe en de werkstroom bepaalt. De HIS Designer converteert die informatie naar metagegevens die de CICS-connector gebruikt bij het uitvoeren van een actie in uw werkstroom.

Nadat u het metagegevensbestand hebt gegenereerd als HIDX-bestand (Host Integration Designer XML) van de HIS Designer, kunt u dat bestand toevoegen als een toewijzingsartefact aan de resource van uw standaard logische app. Op die manier heeft uw werkstroom toegang tot de metagegevens van uw app wanneer u een CICS-connectoractie toevoegt. De connector leest het metagegevensbestand uit uw logische app-resource en geeft dynamisch parameters weer die u kunt gebruiken met de CICS-connector in uw werkstroom. U kunt vervolgens parameters opgeven voor de hosttoepassing en de connector retourneert de resultaten naar uw werkstroom. Als gevolg hiervan kunt u uw verouderde apps integreren met Azure, Microsoft, andere apps, services en systemen die door Azure Logic Apps worden ondersteund.

Verbinding maken of technische naslaginformatie

In de volgende sectie worden de bewerkingen voor de CICS-connector beschreven, die momenteel alleen de volgende actie omvat:

Een CICS-programma aanroepen

Parameter Vereist Type Omschrijving
HIDX-naam Ja String Selecteer het CICS HIDX-bestand dat u wilt gebruiken.
Methodenaam Ja String Selecteer de methode in het HIDX-bestand dat u wilt gebruiken.
Geavanceerde parameters Nee Varieert Deze lijst wordt weergegeven nadat u een methode hebt geselecteerd, zodat u andere parameters kunt toevoegen die u met de geselecteerde methode kunt gebruiken. De beschikbare parameters variëren op basis van uw HIDX-bestand en de methode die u selecteert.

Deze bewerking bevat ook geavanceerde parameters, die worden weergegeven nadat u een methode hebt geselecteerd, zodat u deze kunt selecteren en gebruiken met de geselecteerde methode. Deze parameters variëren op basis van uw HIDX-bestand en de methode die u selecteert.

Beperkingen

Op dit moment moet u voor deze connector uw HIDX-bestand rechtstreeks uploaden naar uw resource voor de logische standaard-app, niet naar een integratieaccount.

Vereisten

  • Een Azure-account en -abonnement. Als u nog geen abonnement op Azure hebt, registreer u dan nu voor een gratis Azure-account.

  • Toegang tot het mainframe dat als host fungeert voor het CICS-systeem

  • Het HIDX-bestand (Host Integration Designer XML) dat de benodigde metagegevens biedt voor de CICS Program Call-connector om uw mainframe-programma uit te voeren.

    Als u dit HIDX-bestand wilt maken, downloadt en installeert u de HIS Designer voor Azure Logic Apps. De enige vereiste is Microsoft .NET Framework 4.8.

    Als u een mainframe-programma wilt aanroepen, moet uw werkstroom het type, de parameters en de retourwaarden van het mainframe-programma begrijpen. De CICS-connector beheert dit proces en de gegevensconversies, die nodig zijn voor het leveren van invoergegevens van de werkstroom aan het mainframe-programma en voor het verzenden van uitvoergegevens die zijn gegenereerd vanuit het mainframe-programma naar de werkstroom. De connector biedt ook tabellaire gegevensdefinitie en codepaginavertaling. Voor dit proces vereist Azure Logic Apps dat u deze informatie opgeeft als metagegevens.

    Gebruik de HIS Designer voor Logic Apps om deze metagegevens te maken. Met dit hulpprogramma kunt u handmatig de methoden, parameters en retourwaarden maken die u in uw werkstroom gebruikt. U kunt ook COBOL- of RPG-programmadefinities (copybooks) importeren die deze informatie verstrekken.

    Het hulpprogramma genereert een HIDX-bestand (Host Integration Designer XML) dat de benodigde metagegevens voor de connector levert. Als u HIS gebruikt, kunt u de TI Designer gebruiken om het HIDX-bestand te maken.

  • De werkstroom van de standaard logische app waar u wilt integreren met het CICS-systeem

    De CICS-connector heeft geen triggers, dus gebruik een trigger om uw werkstroom te starten, zoals de terugkeertrigger of aanvraagtrigger . Vervolgens kunt u de CICS-connectoracties toevoegen. Als u wilt beginnen, maakt u een lege werkstroom in de resource van uw standaard logische app.

Metagegevens definiëren en genereren

Nadat u de HIS Designer voor Azure Logic Apps hebt gedownload en geïnstalleerd, volgt u deze stappen om het HIDX-bestand te genereren op basis van het metagegevensartefact.

Het HIDX-bestand uploaden

Voer de volgende stappen uit om uw werkstroom te gebruiken voor het gebruik van het HIDX-bestand:

  1. Ga naar de map waarin u het HIDX-bestand hebt opgeslagen en kopieer het bestand.

  2. Upload in Azure Portal het HIDX-bestand als een kaart naar de resource van uw standaard logische app.

  3. Voeg nu een CICS-actie toe aan uw werkstroom.

Verderop in deze handleiding wordt u gevraagd om een verbinding te maken tussen uw werkstroom en het mainframesysteem wanneer u voor het eerst een actie voor het aanroepen van een CICS-programma toevoegt aan uw werkstroom. Nadat u de verbinding hebt gemaakt, kunt u het eerder toegevoegde HIDX-bestand selecteren, de methode die moet worden uitgevoerd en de parameters die u wilt gebruiken.

Een CICS-actie toevoegen

  1. Open in Azure Portal de resource en werkstroom van uw standaard logische app in de ontwerpfunctie.

  2. Als u nog geen trigger hebt toegevoegd om uw werkstroom te starten, volgt u deze algemene stappen om de gewenste trigger toe te voegen.

    In dit voorbeeld wordt de aanvraagtrigger voortgezet met de naam Wanneer een HTTP-aanvraag wordt ontvangen.

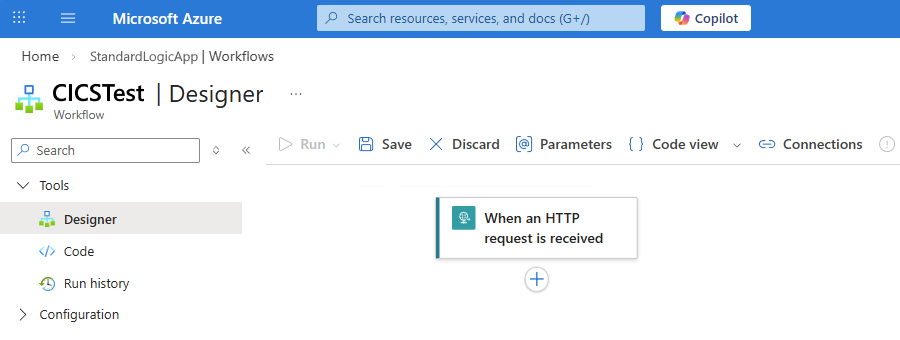

    Screenshot shows Azure portal, Standard workflow designer, and Request trigger.

  3. Als u een CICS-connectoractie wilt toevoegen, volgt u deze algemene stappen om de ingebouwde connectoractie CICS-programmaoproep toe te voegen met de naam Een CICS-programma aanroepen.

  4. Nadat het deelvenster met verbindingsgegevens wordt weergegeven, geeft u de volgende informatie op, zoals de naam van de hostserver en de configuratiegegevens van het CICS-systeem:

    Parameter Vereist Weergegeven als Omschrijving
    Naam verbinding Ja <verbindingsnaam> De naam voor uw verbinding
    Programmeermodel Ja <CICS-programming-model> Het geselecteerde CICS-programmeermodel. Zie Programmeermodellen en het juiste programmeermodel kiezen voor meer informatie.
    Codepagina Nee <codepagina> Het codepaginanummer dat moet worden gebruikt voor het converteren van tekst
    Wachtwoord Nee <password> Het optionele gebruikerswachtwoord voor verbindingsverificatie
    Poortnummer Ja <poortnummer> Het poortnummer dat moet worden gebruikt voor verbindingsverificatie
    Servernaam Ja <servernaam> De servernaam
    Time-out Nee <time-out> De time-outperiode in seconden terwijl wordt gewacht op antwoorden van de server
    Gebruikersnaam Nee <gebruikersnaam> De optionele gebruikersnaam voor verbindingsverificatie
    TLS gebruiken Nee Waar of niet waar Beveilig de verbinding met TLS (Transport Security Layer).
    Servercertificaat valideren Nee Waar of niet waar Valideer het certificaat van de server.
    Algemene naam van servercertificaat Nee <server-cert-common-name> De naam van het TLS-certificaat (Transport Security Layer) dat moet worden gebruikt
    Ibm Request Header Format gebruiken Nee Waar of niet waar De server verwacht ELM- of TRM-headers in de IBM-indeling

    Bijvoorbeeld:

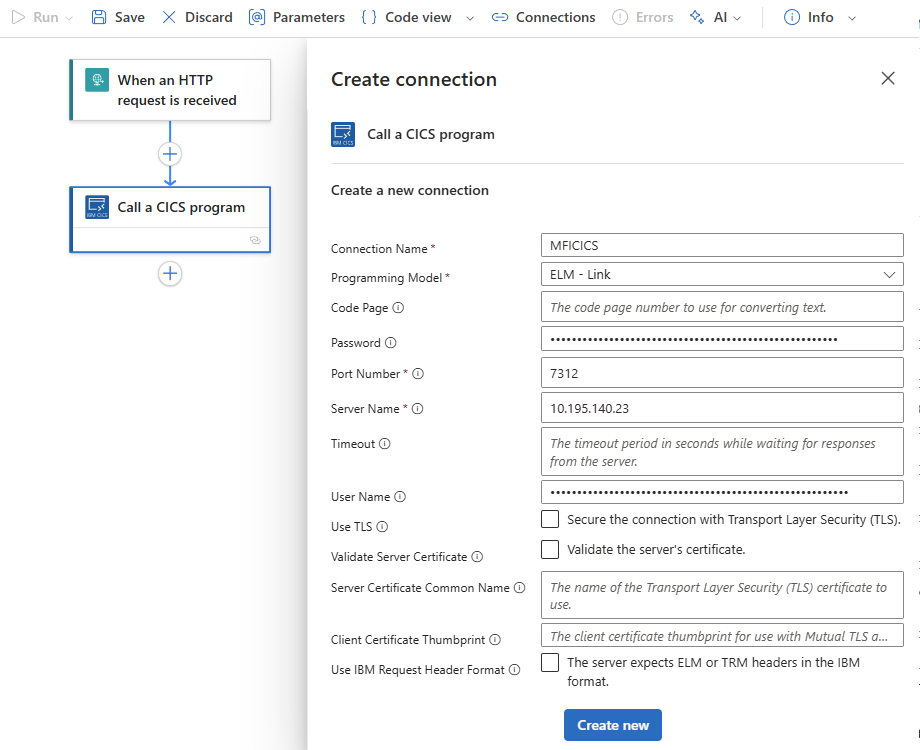

    Screenshot shows CICS action's connection properties.

  5. Wanneer u klaar bent, selecteert u Nieuwe maken.

  6. Nadat het detailvenster van de actie wordt weergegeven, geeft u in de sectie Parameters de vereiste informatie op:

    Parameter Vereist Weergegeven als Omschrijving
    HIDX-naam Ja <HIDX-bestandsnaam> Selecteer het CICS HIDX-bestand dat u wilt gebruiken.
    Methodenaam Ja <method-name> Selecteer de methode in het HIDX-bestand dat u wilt gebruiken.
    Geavanceerde parameters Nee Varieert Deze lijst wordt weergegeven nadat u een methode hebt geselecteerd, zodat u andere parameters kunt toevoegen die u met de geselecteerde methode kunt gebruiken. De beschikbare parameters variëren op basis van uw HIDX-bestand en de methode die u selecteert.

    Bijvoorbeeld:

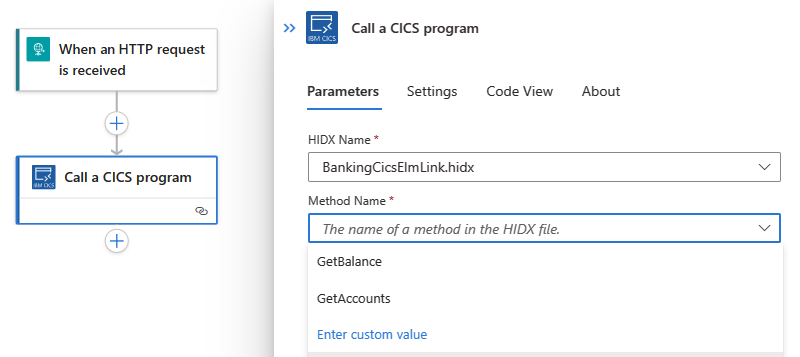

    HIDX-bestand en -methode selecteren

    Screenshot shows CICS action with selected HIDX file and method.

    Geavanceerde parameters selecteren

    Screenshot shows CICS action with all parameters.

  7. Sla uw werkstroom op wanneer u klaar bent. Selecteer Opslaan op de werkbalk van de ontwerpfunctie.

Uw werkstroom testen

  1. Als u uw werkstroom wilt uitvoeren, selecteert u Overzicht in het werkstroommenu. Selecteer Uitvoeren>uitvoeren op de werkbalk Overzicht.

    Nadat de werkstroom is uitgevoerd, wordt de uitvoeringsgeschiedenis van uw werkstroom weergegeven. Bij geslaagde stappen worden vinkjes weergegeven, terwijl mislukte stappen een uitroepteken (!) weergeven.

  2. Als u de invoer en uitvoer voor elke stap wilt bekijken, vouwt u die stap uit.

  3. Als u de uitvoer wilt bekijken, selecteert u Onbewerkte uitvoer weergeven.
