Zelfstudie: Netwerk configureren voor Azure Stack Edge Pro R

  • Artikel

In deze zelfstudie wordt beschreven hoe u het netwerk voor uw Azure Stack Edge Pro R-apparaat kunt configureren door de lokale webinterface te gebruiken.

Het verbindingsproces kan ongeveer twintig minuten duren.

In deze zelfstudie komen deze onderwerpen aan bod:

  • Vereisten
  • Netwerk configureren
  • Geavanceerde netwerken configureren
  • Webproxy configureren
  • Netwerkinstellingen valideren

Vereisten

Voordat u uw Azure Stack Edge Pro R-apparaat configureert en instelt, moet u het volgende doen:

Netwerk configureren

Op de pagina Aan de slag worden de verschillende instellingen weergegeven die nodig zijn voor het configureren en registreren van het fysieke apparaat bij de Azure Stack Edge-service.

Volg deze stappen voor het configureren van het netwerk voor uw apparaat.

  1. Ga in de lokale webinterface van uw apparaat naar de pagina Aan de slag.

  2. Selecteer op de tegel Netwerk de optie Configureren om naar de pagina Netwerk te gaan.

    Er zijn vier netwerkinterfaces op het fysieke apparaat. Poort 1 en poort 2 zijn 1-Gbps-netwerkinterfaces. Poort 3 en poort 4 zijn beide 10/25-Gbps-netwerkinterfaces. Poort 1 wordt automatisch geconfigureerd als een beheerpoort en poort 2 tot en met poort 4 zijn allemaal gegevenspoorten. De pagina Netwerk wordt als volgt weergegeven:

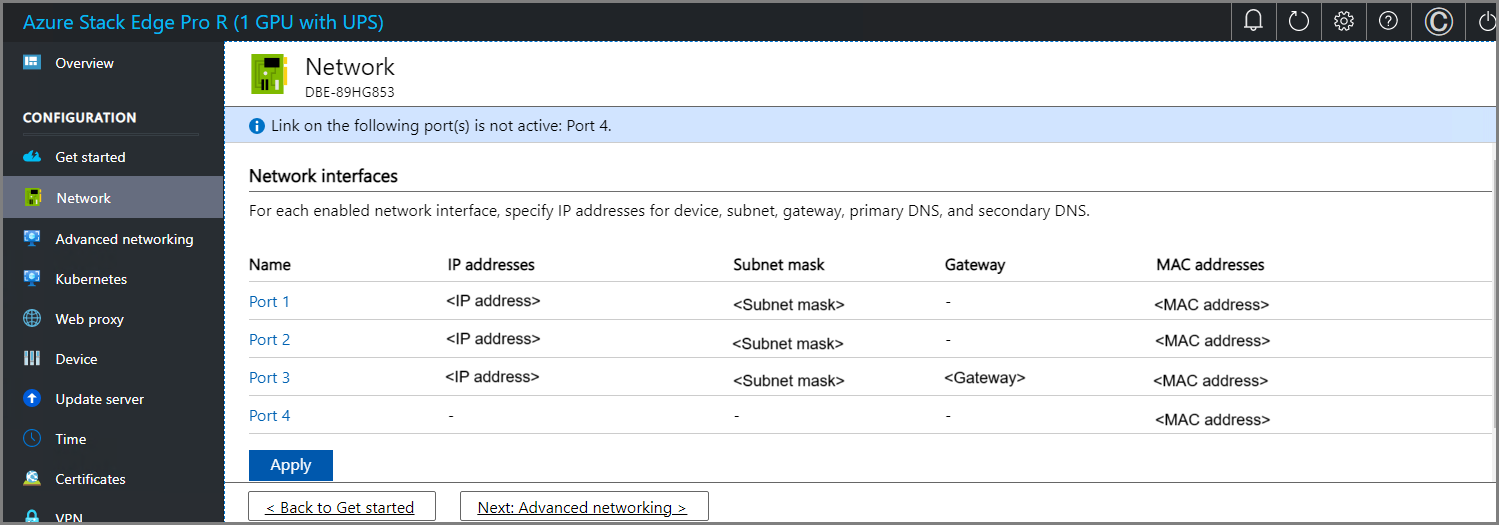

    Pagina 'Netwerkinstellingen' van lokale webgebruikersinterface

  3. Als u de netwerkinstellingen wilt wijzigen, selecteert u een poort en wijzigt u in het rechterdeelvenster dat verschijnt, het IP-adres, het subnet, de gateway, de primaire DNS en de secundaire DNS.

    • Als u poort 1 selecteert, ziet u dat deze vooraf is geconfigureerd als statisch.

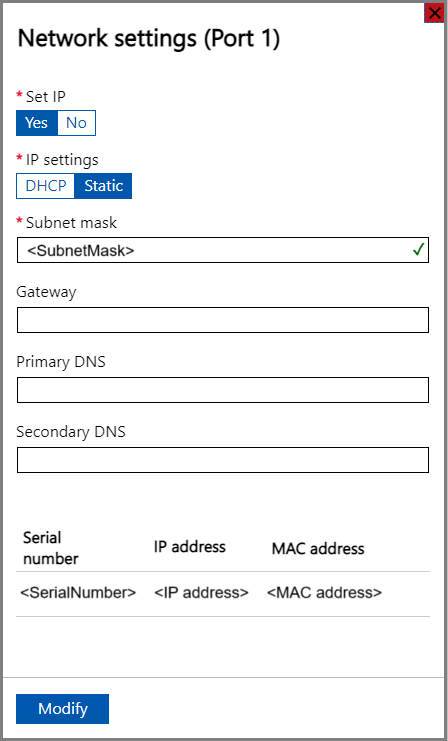

      Netwerkinstellingen van poort 1 van lokale webinterface

    • Als u poort 2, poort 3 of poort 4 selecteert, worden al deze poorten standaard geconfigureerd als DHCP.

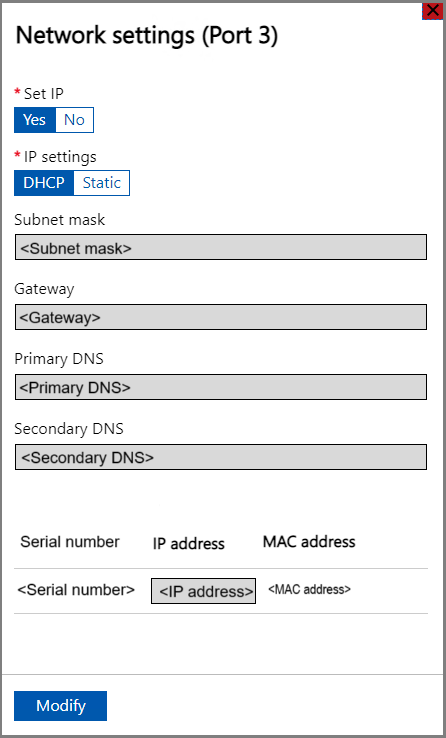

      Netwerkinstellingen van poort 3 van lokale webinterface

    Houd bij het configureren van de netwerkinstellingen rekening met het volgende:

    • Als DHCP is ingeschakeld in uw omgeving, worden netwerkinterfaces automatisch geconfigureerd. Er wordt automatisch een IP-adres, subnet, gateway en DNS toegewezen.
    • Als DHCP niet is ingeschakeld, kunt u indien nodig statische IP-adressen toewijzen.
    • U kunt uw netwerkinterface configureren als IPv4.
    • NIC-koppeling (Network Interface Card) of koppelingsaggregatie wordt niet ondersteund met Azure Stack Edge.
    • Het serienummer van een poort komt overeen met het serienummer van het knooppunt.

    Notitie

    Als u verbinding wilt maken met uw apparaat vanaf een extern netwerk, raadpleegt u Apparaattoegang van buiten het netwerk inschakelen voor aanvullende netwerkinstellingen.

    Zodra het apparaatnetwerk is geconfigureerd, wordt de pagina bijgewerkt, zoals hieronder weergegeven.

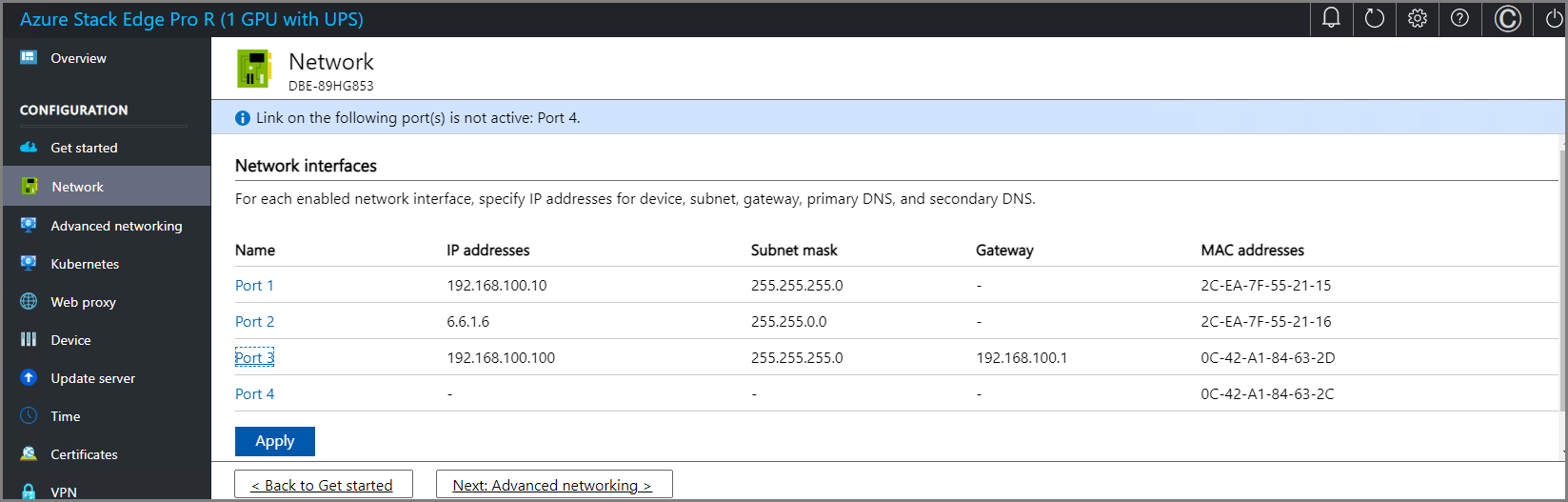

    Pagina 2, 'Netwerkinstellingen' van lokale webgebruikersinterface

    Notitie

    Het is raadzaam om het lokale IP-adres van de netwerkinterface niet te wijzigen van statisch naar DHCP, tenzij u een ander IP-adres hebt om verbinding te maken met het apparaat. Als u één netwerkinterface gebruikt en u overschakelt naar DHCP, is er geen manier om het DHCP-adres te bepalen. Als u wilt overstappen op een DHCP-adres, wacht u totdat het apparaat bij de service is geactiveerd en brengt u vervolgens de wijziging aan. U kunt vervolgens de IP-adressen van alle adapters in de Apparaateigenschappen weergeven in de Azure Portal voor uw service.

    Nadat u de netwerkinstellingen hebt geconfigureerd en toegepast, selecteert u Volgende: Geavanceerde netwerken om het rekennetwerk te configureren.

Rekennetwerk inschakelen

Voer de volgende stappen uit om het rekenproces in te schakelen en het rekennetwerk te configureren.

  1. Selecteer op de pagina Geavanceerd netwerken een netwerkinterface die u wilt inschakelen voor rekenkracht.

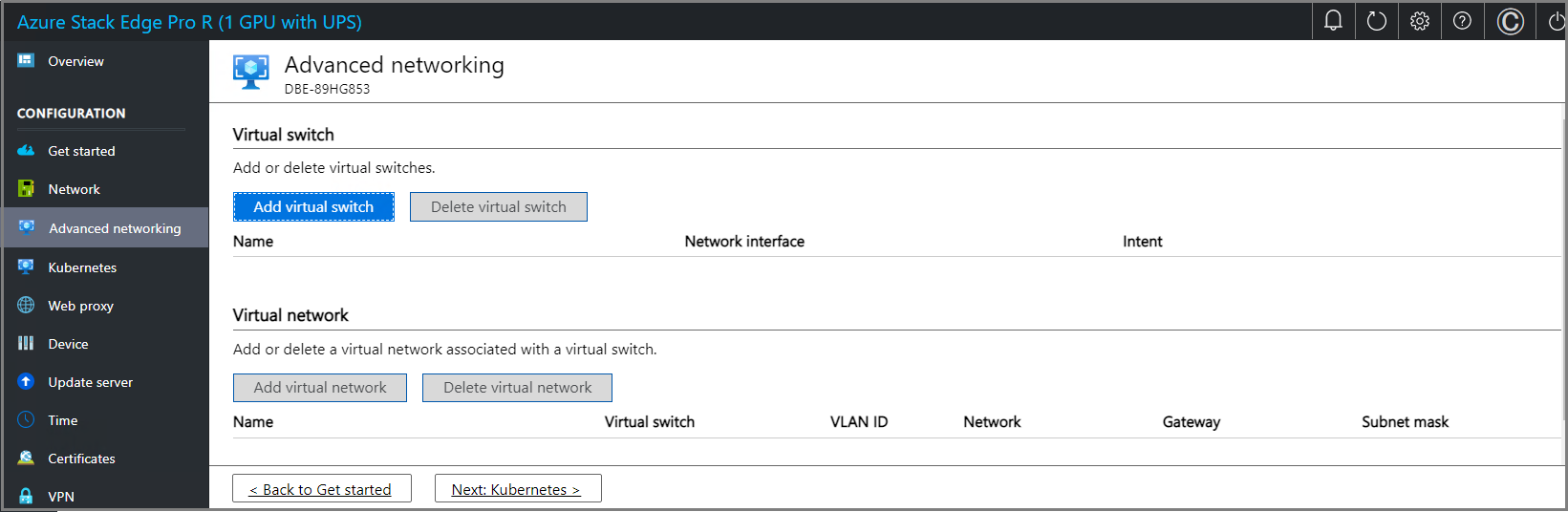

    Pagina Berekening in lokale webinterface 2

Virtuele switches configureren

Volg deze stappen om virtuele switches en virtuele netwerken toe te voegen of te verwijderen.

  1. Ga in de lokale gebruikersinterface naar de pagina Geavanceerd netwerken .

  2. In de sectie Virtuele switch voegt u virtuele switches toe of verwijdert u deze. Selecteer Virtuele switch toevoegen om een nieuwe switch te maken.

    Pagina virtuele switch toevoegen in lokale gebruikersinterface 2

  3. Geef op de blade Netwerkinstellingen het volgende op als u een nieuwe switch gebruikt:

    1. Geef een naam op voor uw virtuele switch.
    2. Kies de netwerkinterface waarop de virtuele switch moet worden gemaakt.
    3. Als u 5G-workloads implementeert, stelt u versneld netwerken in op Ja.
    4. Selecteer Toepassen. U kunt zien dat de opgegeven virtuele switch is gemaakt.

    Schermopname van de pagina Geavanceerd netwerken met virtuele switch toegevoegd en ingeschakeld voor berekening in de lokale gebruikersinterface voor één knooppunt.

  4. U kunt meer dan één switch maken door de stappen te volgen die eerder zijn beschreven.

  5. Als u een virtuele switch wilt verwijderen, selecteert u onder de sectie Virtuele switch verwijderen de optie Virtuele switch verwijderen. Wanneer een virtuele switch wordt verwijderd, worden de gekoppelde virtuele netwerken ook verwijderd.

U kunt nu virtuele netwerken maken en koppelen aan de virtuele switches die u hebt gemaakt.

Virtuele netwerken configureren

U kunt virtuele netwerken toevoegen of verwijderen die zijn gekoppeld aan uw virtuele switches. Voer de volgende stappen uit om een virtuele switch toe te voegen:

  1. Selecteer in de lokale gebruikersinterface op de pagina Geavanceerd netwerken onder de sectie Virtueel netwerk de optie Virtueel netwerk toevoegen.

  2. Voer op de blade Virtueel netwerk toevoegen de volgende informatie in:

    1. Selecteer een virtuele switch waarvoor u een virtueel netwerk wilt maken.
    2. Geef een naam op voor uw virtuele netwerk. De naam die u opgeeft, moet voldoen aan naamgevingsregels en -beperkingen voor Azure-resources.
    3. Voer een VLAN-id in als een uniek getal in het bereik van 1-4094. De VLAN-id die u opgeeft, moet zich in uw trunk-configuratie bevinden. Raadpleeg de instructies van de fabrikant van uw fysieke switch voor meer informatie over de trunk-configuratie voor uw switch.
    4. Geef het subnetmasker en de gateway voor uw virtuele LAN-netwerk op volgens de configuratie van het fysieke netwerk.
    5. Selecteer Toepassen. Er wordt een virtueel netwerk gemaakt op de opgegeven virtuele switch.

  3. Als u een virtueel netwerk wilt verwijderen, selecteert u onder de sectie Virtueel netwerk verwijderen het virtuele netwerk en selecteert u het virtuele netwerk dat u wilt verwijderen.

  4. Selecteer Volgende: Kubernetes > om vervolgens uw reken-IP-adressen voor Kubernetes te configureren.

Reken-IP-adressen configureren

Nadat de virtuele switches zijn gemaakt, kunt u de switches voor Kubernetes-rekenverkeer inschakelen.

  1. Ga in de lokale gebruikersinterface naar de Kubernetes-pagina .

  2. Geef een workload op uit de beschikbare opties.

    • Als u met een Azure Private MEC-oplossing werkt, selecteert u de optie voor een Azure Private MEC-oplossing in uw omgeving.
    • Als u met een SAP Digital Manufacturing-oplossing of een andere Microsoft-partneroplossing werkt, selecteert u de optie voor een SAP Digital Manufacturing for Edge Computing of een andere Microsoft-partneroplossing in uw omgeving.
    • Voor andere workloads selecteert u de optie voor andere workloads in uw omgeving.

    Als u hierom wordt gevraagd, bevestigt u de optie die u hebt opgegeven en selecteert u Vervolgens Toepassen.

    Als u PowerShell wilt gebruiken om de workload op te geven, raadpleegt u gedetailleerde stappen in Kubernetes-workloadprofielen wijzigen.

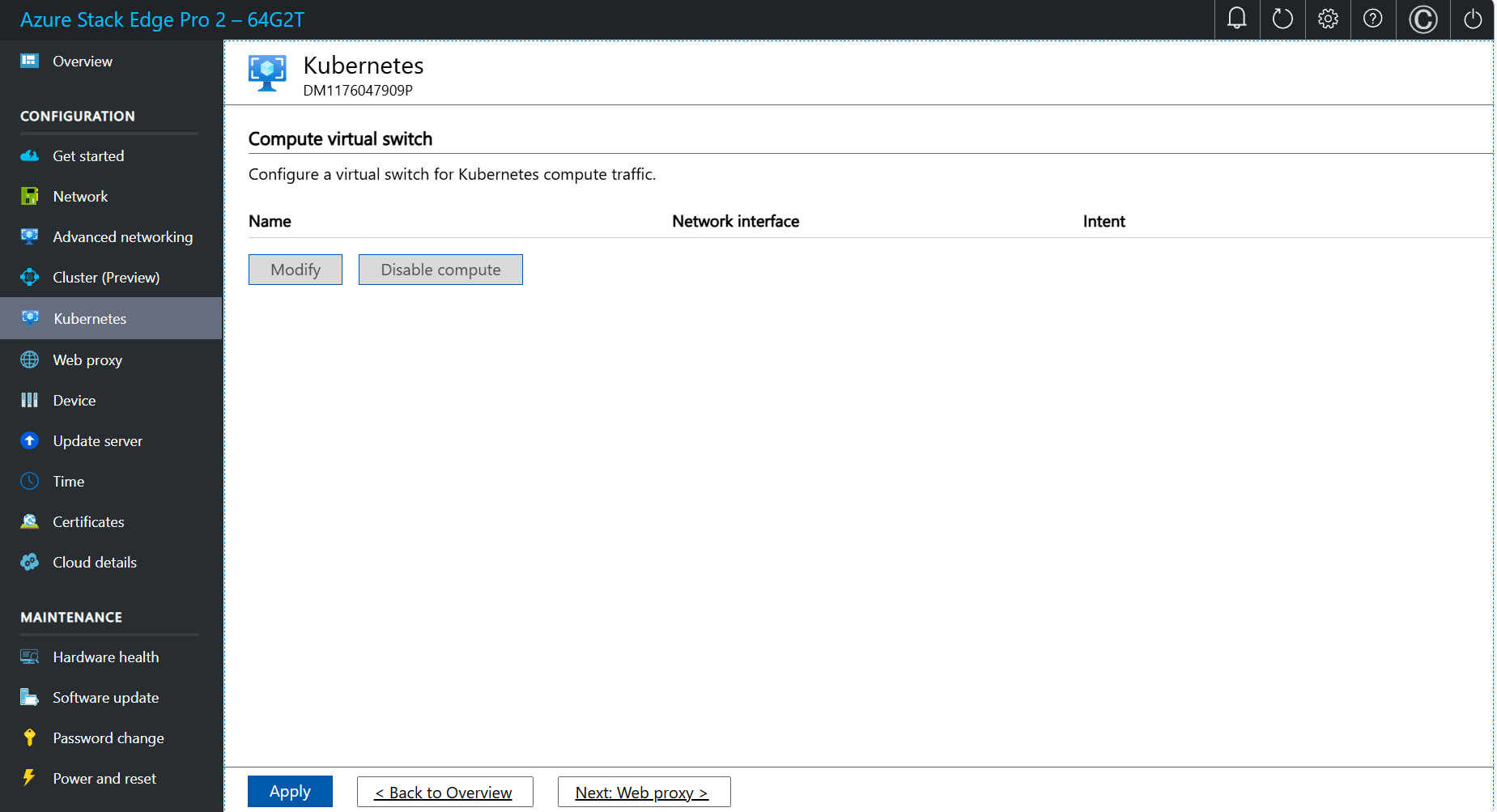

    Schermopname van de opties voor workloadselectie op de Kubernetes-pagina van de lokale gebruikersinterface voor twee knooppunten.

  3. Selecteer in de vervolgkeuzelijst de virtuele switch die u wilt inschakelen voor Kubernetes-rekenverkeer.

  4. Wijs IP-adressen aan Kubernetes-knooppunten toe. Deze statische IP-adressen zijn voor de Kubernetes-VM's.

    Als u de Azure Private MEC-oplossing of SAP Digital Manufacturing for Edge Computing of een andere Microsoft-partnerworkloadoptie voor uw omgeving selecteert, moet u een aaneengesloten bereik van minimaal 6 IPv4-adressen (of meer) opgeven voor een configuratie van 1 knooppunt.

    Als u de andere werkbelastingsoptie voor een apparaat met n-knooppunten selecteert, wordt een aaneengesloten bereik van minimaal n+1 IPv4-adressen (of meer) opgegeven voor de reken-VM met behulp van de begin- en eind-IP-adressen. Voor een apparaat met 1 knooppunten moet u minimaal 2 gratis, aaneengesloten IPv4-adressen opgeven.

    Belangrijk

    • Als u andere workloads in uw omgeving uitvoert, gebruikt Kubernetes in Azure Stack Edge 172.27.0.0/16-subnet voor pods en 172.28.0.0/16-subnet voor de service. Controleer of deze nog niet worden gebruikt in uw netwerk. Zie Subnetten voor Kubernetes-pods en -services wijzigen voor meer informatie.
    • DHCP-modus wordt niet ondersteund voor IP-adressen van Kubernetes-knooppunten.

  5. Wijs externe IP-adressen voor Kubernetes-services toe. Dit zijn ook de IP-adressen voor taakverdeling. Deze aansluitende IP-adressen zijn voor services die u buiten het Kubernetes-cluster zichtbaar wilt maken. U geeft het statische IP-bereik op, afhankelijk van het aantal weergegeven services.

    Belangrijk

    U wordt ten sterkste aangeraden minimaal één IP-adres voor de Azure Stack Edge Hub-service op te geven om toegang te krijgen tot de rekenmodules. De IP-adressen van de service kunnen later worden bijgewerkt.

  6. Selecteer Toepassen.

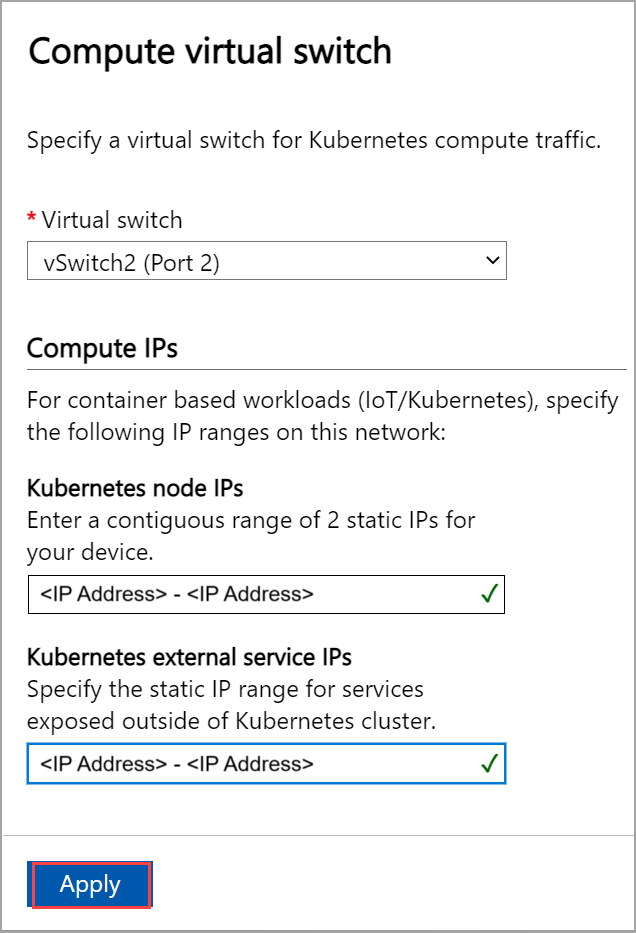

    Schermopname van de pagina Rekenproces configureren in Geavanceerd netwerken in lokale gebruikersinterface 2.

  7. Het duurt enkele minuten voordat de configuratie is toegepast, en u moet de browser mogelijk vernieuwen.

  8. Selecteer Volgende: Webproxy om de webproxy te configureren.

Webproxy configureren

Dit is een optionele configuratie.

Belangrijk

De bestanden voor het automatisch configureren van de proxy (PAC-bestanden) worden niet ondersteund. Een PAC-bestand definieert hoe webbrowsers en andere gebruikersagenten automatisch de juiste proxyserver (toegangsmethode) kunnen kiezen voor het ophalen van een bepaalde URL. Proxy's die al het verkeer proberen te onderscheppen en lezen (en vervolgens alles opnieuw ondertekenen met hun eigen certificering) zijn niet compatibel, omdat het certificaat van de proxy niet wordt vertrouwd. Transparante proxy's werken doorgaans goed met Azure Stack Edge Pro R. Niet-transparante webproxy's worden niet ondersteund.

  1. Op de pagina Webproxyinstellingen voert u de volgende stappen uit:

    1. Voer in het vak Webproxy-URL de URL in deze indeling in: http://host-IP address or FQDN:Port number. HTTPS-URL's worden niet ondersteund.

    2. Selecteer Toepassen om de geconfigureerde webproxy-instellingen te valideren en toe te passen.

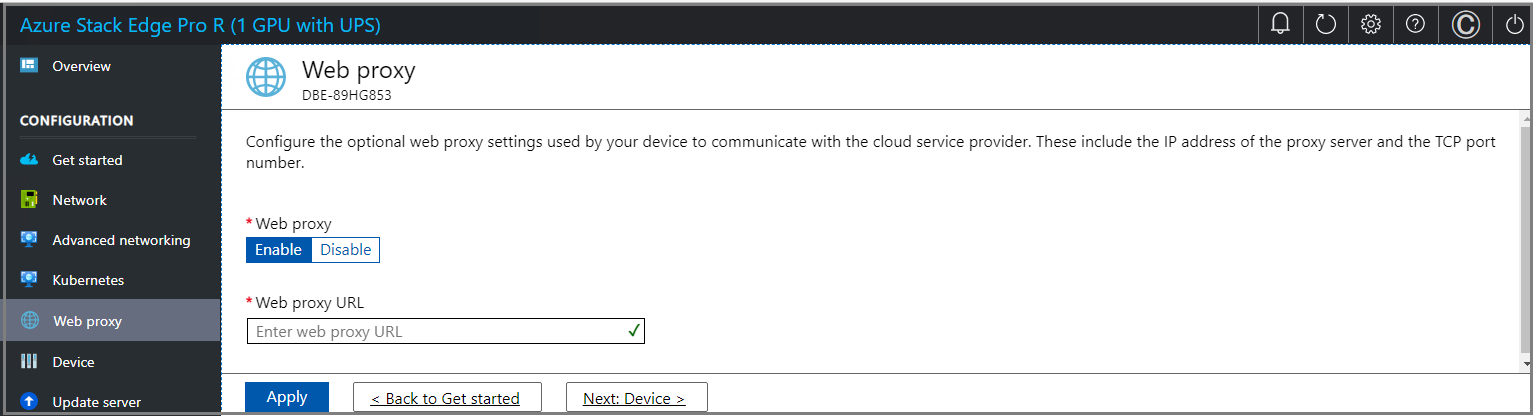

    Pagina 2, 'Webproxy-instellingen' voor lokale webgebruikersinterface

  2. Nadat de instellingen zijn toegepast, selecteert u Volgende: Apparaat.

Volgende stappen

In deze zelfstudie hebt u het volgende geleerd:

  • Vereisten
  • Netwerk configureren
  • Geavanceerde netwerken configureren
  • Webproxy configureren
  • Netwerkinstellingen valideren

Als u wilt weten hoe u uw Azure Stack Edge Pro R-apparaat kunt instellen, gaat u naar:

Apparaatinstellingen configureren
