Dell PowerEdge R340 XL
In dit artikel wordt het Dell PowerEdge R340 XL-apparaat beschreven, ondersteund voor OT-sensoren en on-premises beheerconsoles.
Notitie
Verouderde apparaten zijn gecertificeerd, maar worden momenteel niet aangeboden als vooraf geconfigureerde apparaten.
| Apparaatkenmerk | Beschrijving |
|---|---|
| Hardwareprofiel | E1800 |
| Prestaties | Maximale bandbreedte: 1 Gbps Maximum aantal apparaten: 10.000 |
| Fysieke specificaties | Montage: 1U Poorten: 8x RJ45 of 6x SFP (OPT) |
| -Status | Ondersteund, niet beschikbaar als een vooraf geconfigureerd apparaat |
In de volgende afbeelding ziet u een weergave van het Dell PowerEdge R340-voorpaneel:
In deze afbeelding verwijzen getallen naar de volgende onderdelen:
- Linker configuratiescherm
- Optische schijf (optioneel)
- Rechter configuratiescherm
- Informatietag
- Stations

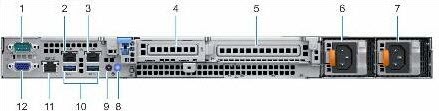

In de volgende afbeelding ziet u een weergave van het Dell PowerEdge R340-achterpaneel:
In deze afbeelding verwijzen getallen naar de volgende onderdelen:
- Seriële poort
- NIC-poort (Gb 1)
- NIC-poort (Gb 1)
- PcIe met halve hoogte
- PcIe-uitbreidingskaartsleuf op volledige hoogte
- Voedingseenheid 1
- Voedingseenheid 2
- Systeemidentificatie
- Knop Systeemstatusindicatorkabelpoort (CMA)
- USB 3.0-poort (2)
- Toegewezen iDRAC9-netwerkpoort
- VGA-poort
Specificaties
| Onderdeel | Technische specificaties |
|---|---|
| Chassis | 1U-rackserver |
| Afmetingen | 42,8 x 434,0 x 596 (mm) /1,67" x 17,09" x 23,5" (in) |
| Gewicht | Max 29,98 lb/13,6 kg |
| Verwerker | Intel Xeon E-2144G 3,6 GHz 8M-cache 4C/8T turbo (71 W |
| Chipset | Intel C246 |
| Geheugen | 32 GB = Twee 16 GB 2666MT/s DDR4 ECC UDIMM |
| Storage | Drie 2 TB 7,2 K RPM SATA 6 Gbps 512n 3,5in hot-plug harde schijf - RAID 5 |
| Netwerkcontroller | Aan boord: Twee 1 Gb Broadcom-BCM5720 Aan boord van LOM: iDRAC Port Card 1 Gb Broadcom BCM5720 Extern: Eén Intel Ethernet i350 QP 1 Gb Server Adapter Low Profile |
| Beheer | iDRAC negen Enterprise |
| Apparaattoegang | Twee achterSTE USB 3.0 |
| Eén voorzijde | USB 3.0 |
| Power | Dual Hot Plug Voeding 350 W |
| Rack-ondersteuning | ReadyRails II schuifrails™ voor montage zonder gereedschap in vier postrekken met vierkante of onleesbare ronde gaten. Of gereedschapsmontage in vier-post schroefdraadgatrekken met ondersteuning voor optionele kabel-less kabelbeheerarm. |
Dell PowerEdgeR340XL-installatie
In deze sectie wordt beschreven hoe u Defender for IoT-software installeert op het Dell PowerEdgeR340XL-apparaat.
Voordat u de software op het Dell-apparaat installeert, moet u de BIOS-configuratie van het apparaat aanpassen.
Notitie
Installatieprocedures zijn alleen relevant als u software opnieuw moet installeren op een vooraf geconfigureerd apparaat of als u uw eigen hardware koopt en het apparaat zelf configureert.
Vereisten
Als u het Dell PowerEdge R340XL-apparaat wilt installeren, hebt u het volgende nodig:
Een Enterprise-licentie voor Dell Remote Access Controller (iDrac)
EEN BIOS-configuratie-XML
Een van de volgende serverfirmwareversies:
- BIOS-versie 2.1.6 of hoger
- iDrac versie 3.23.23.23 of hoger
Het Dell BIOS configureren
Een geïntegreerde iDRAC beheert het Dell-apparaat met LC (Lifecycle Controller). De LC is ingesloten in elke Dell PowerEdge-server en biedt functionaliteit waarmee u uw Dell PowerEdge-apparaten kunt implementeren, bijwerken, bewaken en onderhouden.
Als u de communicatie tussen het Dell-apparaat en de beheercomputer tot stand wilt brengen, moet u het IP-adres van iDRAC en het IP-adres van de beheercomputer in hetzelfde subnet definiëren.
Wanneer de verbinding tot stand is gebracht, kan het BIOS worden geconfigureerd.
Het IP-adres van iDRAC configureren:
Schakel de sensor in.
Als het besturingssysteem al is geïnstalleerd, selecteert u de F2-toets om de BIOS-configuratie in te voeren.
Selecteer iDRAC-instellingen.
Selecteer Netwerk.
Notitie
Tijdens de installatie moet u het standaard-iDRAC-IP-adres en wachtwoord configureren dat in de volgende stappen wordt vermeld. Na de installatie wijzigt u deze definities.
Wijzig het statische IPv4-adres in 10.100.100.250.
Wijzig het statische subnetmasker in 255.255.255.0.
Selecteer Vorige>voltooien.
Het Dell BIOS configureren:
In deze procedure wordt beschreven hoe u de Dell PowerEdge R340 XL-configuratie voor uw OT-implementatie bijwerkt.
Configureer het BIOS van het apparaat alleen als u het apparaat niet hebt gekocht bij Arrow of als u een apparaat hebt, maar geen toegang hebt tot het XML-configuratiebestand.
Open het BIOS van het apparaat rechtstreeks met behulp van een toetsenbord en scherm of gebruik iDRAC.
Als het apparaat geen Defender for IoT-apparaat is, opent u een browser en gaat u naar het IP-adres dat vooraf is geconfigureerd. Meld u aan met de standaardbeheerdersbevoegdheden van Dell. Gebruik de hoofdmap voor de gebruikersnaam en calvin voor het wachtwoord.
Als het apparaat een Defender for IoT-apparaat is, meldt u zich aan met XXX voor de gebruikersnaam en XXX voor het wachtwoord.
Nadat u het BIOS hebt geopend, gaat u naar Apparaatinstellingen.
Kies de raid-gecontroleerde configuratie door geïntegreerde RAID-controller 1 te selecteren : Dell PERC PERC<PERC H330 Adapter> Configuration Utility.
Selecteer Configuratiebeheer.
Selecteer Virtuele schijf maken.
Selecteer RAID5 in het veld RAID-niveau selecteren. Voer in het veld Naam van virtuele schijf ROOT in en selecteer fysieke schijven.
Selecteer Alles controleren en selecteer Vervolgens Wijzigingen toepassen
Selecteer OK.
Schuif omlaag en selecteer Virtuele schijf maken.
Schakel het selectievakje Bevestigen in en selecteer Ja.
Selecteer OK.
Ga terug naar het hoofdscherm en selecteer Systeem-BIOS.
Selecteer Opstartinstellingen.
Selecteer UEFI voor de optie Opstartmodus.
Selecteer Terug en selecteer Voltooien om de BIOS-instellingen af te sluiten.
Defender for IoT-software installeren op de Dell R340
In deze procedure wordt beschreven hoe u Defender for IoT-software installeert op de HPE DL360.
Het installatieproces duurt ongeveer 20 minuten. Na de installatie wordt het systeem meerdere keren opnieuw opgestart.
De software installeren:
Controleer of de versiemedia op een van de volgende manieren aan het apparaat zijn gekoppeld:
Sluit een externe cd of schijf-op-sleutel aan die de sensorsoftware bevat die u hebt gedownload vanuit Azure Portal.
Koppel de ISO-installatiekopieën met behulp van iDRAC. Nadat u zich hebt aangemeld bij iDRAC, selecteert u de virtuele console en selecteert u Vervolgens Virtuele media.
Selecteer Bestand kiezen in de sectie Map CD/DVD.
Kies het ISO-installatiekopieënbestand voor deze versie in het dialoogvenster dat wordt geopend.
Selecteer de knop Apparaat toewijzen .
De media is gekoppeld. Selecteer Sluiten.
Start het apparaat. Wanneer u iDRAC gebruikt, kunt u de servers opnieuw opstarten door de knop Consul Control te selecteren. Selecteer vervolgens op de toetsenbordmacro's de knop Toepassen , waarmee de volgorde Ctrl+Alt+Delete wordt gestart.
Ga door met het installeren van OT-sensor of on-premises beheersoftware. Zie Defender for IoT-software-installatie voor meer informatie.
Volgende stappen
Blijf de systeemvereisten voor fysieke of virtuele apparaten begrijpen. Zie welke apparaten heb ik nodig voor meer informatie.
Gebruik vervolgens een van de volgende procedures om door te gaan:
