Naslaginformatie over bewakingsgegevens van Azure ExpressRoute

Dit artikel bevat alle informatie over bewakingsreferenties voor deze service.

Zie Azure ExpressRoute bewaken voor meer informatie over de gegevens die u voor ExpressRoute kunt verzamelen en hoe u deze kunt gebruiken.

Metrische gegevens

In deze sectie vindt u alle automatisch verzamelde platformgegevens voor deze service. Deze metrische gegevens maken ook deel uit van de algemene lijst met alle platformgegevens die worden ondersteund in Azure Monitor.

Zie het overzicht van metrische gegevens in Azure Monitor voor meer informatie over het bewaren van metrische gegevens.

Notitie

GlobalGlobalReachBitsInPerSecond en GlobalGlobalReachBitsOutPerSecond zijn alleen zichtbaar als er ten minste één Global Reach-verbinding tot stand is gebracht.

Ondersteunde metrische gegevens voor Microsoft.Network/expressRouteCircuits

De volgende tabel bevat de metrische gegevens die beschikbaar zijn voor het resourcetype Microsoft.Network/expressRouteCircuits.

• Alle kolommen zijn mogelijk niet aanwezig in elke tabel.
• Sommige kolommen kunnen zich buiten het weergavegebied van de pagina bevinden. Selecteer Tabel uitvouwen om alle beschikbare kolommen weer te geven.

Tabelkoppen

• Categorie : de groep of classificatie van metrische gegevens.
• Metrische waarde : de weergavenaam van metrische gegevens zoals deze wordt weergegeven in Azure Portal.
• Naam in REST API : de naam van de metrische waarde die wordt genoemd in de REST API.
• Eenheid : maateenheid.
• Aggregatie: het standaardaggregatietype. Geldige waarden: Gemiddelde (Gemiddeld), Minimum (Min), Maximum (Max), Totaal (Som), Aantal.
• Dimensies die - beschikbaar zijn voor de metrische waarde.
• Tijdsintervallen - waarmee de metrische gegevens worden bemonsterd. Geeft bijvoorbeeld PT1M aan dat de metrische waarde elke minuut, PT30M om de 30 minuten, PT1H elk uur enzovoort wordt genomen.
• DS Exporteren: of de metrische waarde kan worden geëxporteerd naar Azure Monitor-logboeken via diagnostische instellingen. Zie Diagnostische instellingen maken in Azure Monitor voor meer informatie over het exporteren van metrische gegevens.

Categorie	Metrische gegevens	Naam in REST API	Eenheid	Statistische functie	Afmetingen	Tijdsinterval	DS Exporteren
Beschikbaarheid van circuit	Beschikbaarheid van Arp Beschikbaarheid van ARP van MSEE naar alle peers.	ArpAvailability	Procent	Gemiddeld	PeeringType, Peer	PT1M	Ja
Beschikbaarheid van circuit	Beschikbaarheid van BGP BGP-beschikbaarheid van MSEE naar alle peers.	BgpAvailability	Procent	Gemiddeld	PeeringType, Peer	PT1M	Ja
Circuitverkeer	BitsInPerSecond Bits die per seconde in Azure binnenkomen	BitsInPerSecond	BitsPerSecond	Gemiddeld	PeeringType, DeviceRole	PT1M	Ja
Circuitverkeer	BitsOutPerSecond Bits die per seconde in Azure verlaten	BitsOutPerSecond	BitsPerSecond	Gemiddeld	PeeringType, DeviceRole	PT1M	Ja
Snelpad	FastPathRoutesCount Aantal fastpath-routes geconfigureerd op circuit	FastPathRoutesCountForCircuit	Tellen	Maximum	<geen>	PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D	Ja
GlobalReach-verkeer	GlobalReachBitsInPerSecond Bits die per seconde in Azure binnenkomen	GlobalReachBitsInPerSecond	BitsPerSecond	Gemiddeld	PeeredCircuitSKey	PT1M	Nee
GlobalReach-verkeer	GlobalReachBitsOutPerSecond Bits die per seconde in Azure verlaten	GlobalReachBitsOutPerSecond	BitsPerSecond	Gemiddeld	PeeredCircuitSKey	PT1M	Nee
Qos-circuit	DroppedInBitsPerSecond Inkomende bits van gegevens verwijderd per seconde	QosDropBitsInPerSecond	BitsPerSecond	Gemiddeld	<geen>	PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D	Ja
Qos-circuit	DroppedOutBitsPerSecond Uitgaande bits van gegevens die per seconde zijn verwijderd	QosDropBitsOutPerSecond	BitsPerSecond	Gemiddeld	<geen>	PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D	Ja

Ondersteunde metrische gegevens voor Microsoft.Network/expressRouteCircuits/peerings

De volgende tabel bevat de metrische gegevens die beschikbaar zijn voor het resourcetype Microsoft.Network/expressRouteCircuits/peerings.

• Alle kolommen zijn mogelijk niet aanwezig in elke tabel.
• Sommige kolommen kunnen zich buiten het weergavegebied van de pagina bevinden. Selecteer Tabel uitvouwen om alle beschikbare kolommen weer te geven.

Tabelkoppen

• Categorie : de groep of classificatie van metrische gegevens.
• Metrische waarde : de weergavenaam van metrische gegevens zoals deze wordt weergegeven in Azure Portal.
• Naam in REST API : de naam van de metrische waarde die wordt genoemd in de REST API.
• Eenheid : maateenheid.
• Aggregatie: het standaardaggregatietype. Geldige waarden: Gemiddelde (Gemiddeld), Minimum (Min), Maximum (Max), Totaal (Som), Aantal.
• Dimensies die - beschikbaar zijn voor de metrische waarde.
• Tijdsintervallen - waarmee de metrische gegevens worden bemonsterd. Geeft bijvoorbeeld PT1M aan dat de metrische waarde elke minuut, PT30M om de 30 minuten, PT1H elk uur enzovoort wordt genomen.
• DS Exporteren: of de metrische waarde kan worden geëxporteerd naar Azure Monitor-logboeken via diagnostische instellingen. Zie Diagnostische instellingen maken in Azure Monitor voor meer informatie over het exporteren van metrische gegevens.

Metrische gegevens	Naam in REST API	Eenheid	Statistische functie	Afmetingen	Tijdsinterval	DS Exporteren
BitsInPerSecond Bits die per seconde in Azure binnenkomen	BitsInPerSecond	BitsPerSecond	Gemiddeld	<geen>	PT1M	Ja
BitsOutPerSecond Bits die per seconde in Azure verlaten	BitsOutPerSecond	BitsPerSecond	Gemiddeld	<geen>	PT1M	Ja

Ondersteunde metrische gegevens voor microsoft.network/expressroutegateways

De volgende tabel bevat de metrische gegevens die beschikbaar zijn voor het resourcetype microsoft.network/expressroutegateways.

• Alle kolommen zijn mogelijk niet aanwezig in elke tabel.
• Sommige kolommen kunnen zich buiten het weergavegebied van de pagina bevinden. Selecteer Tabel uitvouwen om alle beschikbare kolommen weer te geven.

Tabelkoppen

• Categorie : de groep of classificatie van metrische gegevens.
• Metrische waarde : de weergavenaam van metrische gegevens zoals deze wordt weergegeven in Azure Portal.
• Naam in REST API : de naam van de metrische waarde die wordt genoemd in de REST API.
• Eenheid : maateenheid.
• Aggregatie: het standaardaggregatietype. Geldige waarden: Gemiddelde (Gemiddeld), Minimum (Min), Maximum (Max), Totaal (Som), Aantal.
• Dimensies die - beschikbaar zijn voor de metrische waarde.
• Tijdsintervallen - waarmee de metrische gegevens worden bemonsterd. Geeft bijvoorbeeld PT1M aan dat de metrische waarde elke minuut, PT30M om de 30 minuten, PT1H elk uur enzovoort wordt genomen.
• DS Exporteren: of de metrische waarde kan worden geëxporteerd naar Azure Monitor-logboeken via diagnostische instellingen. Zie Diagnostische instellingen maken in Azure Monitor voor meer informatie over het exporteren van metrische gegevens.

Categorie	Metrische gegevens	Naam in REST API	Eenheid	Statistische functie	Afmetingen	Tijdsinterval	DS Exporteren
Verkeer	Bits in per seconde Bits per seconde inkomend Azure via ExpressRoute-gateway, die verder kunnen worden gesplitst voor specifieke verbindingen	ErGatewayConnectionBitsInPerSecond	BitsPerSecond	Gemiddeld	ConnectionName	PT1M	Nee
Verkeer	Bits per seconde Bits per seconde uitgaand Azure via ExpressRoute Gateway, die verder kunnen worden gesplitst voor specifieke verbindingen	ErGatewayConnectionBitsOutPerSecond	BitsPerSecond	Gemiddeld	ConnectionName	PT1M	Nee
Schaalbaarheid	Actieve stromen Aantal actieve stromen op ExpressRoute-gateway	ExpressRouteGatewayActiveFlows	Tellen	Gemiddelde, minimum, maximum	roleInstance	PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D	Nee
Prestaties	Bits ontvangen per seconde Totaal aantal bits ontvangen op ExpressRoute Gateway per seconde	ExpressRouteGatewayBitsPerSecond	BitsPerSecond	Gemiddelde, minimum, maximum	roleInstance	PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D	Nee
Schaalbaarheid	Aantal routes geadverteerd naar peer Aantal routes geadverteerd naar peer door ExpressRoute Gateway	ExpressRouteGatewayCountOfRoutesAdvertisedToPeer	Tellen	Maximum	roleInstance, BgpPeerAddress	PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D	Ja
Schaalbaarheid	Aantal routes geleerd van peer Aantal routes dat is geleerd van peer door ExpressRoute Gateway	ExpressRouteGatewayCountOfRoutesLearnedFromPeer	Tellen	Maximum	roleInstance, BgpPeerAddress	PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D	Ja
Prestaties	CPU-gebruik CPU-gebruik van de ExpressRoute-gateway	ExpressRouteGatewayCpuUtilization	Procent	Gemiddelde, minimum, maximum	roleInstance	PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D	Ja
Schaalbaarheid	Frequentie van routes wijzigen Frequentie van routes wijzigen in ExpressRoute-gateway	ExpressRouteGatewayFrequencyOfRoutesChanged	Tellen	Totaal (som)	roleInstance	PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D	Nee
Schaalbaarheid	Maximum aantal stromen gemaakt per seconde Maximum aantal stromen gemaakt per seconde op ExpressRoute-gateway	ExpressRouteGatewayMaxFlowsCreationRate	CountPerSecond	Maximum	roleInstance, direction	PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D	Nee
Schaalbaarheid	Aantal VM's in het virtuele netwerk Aantal VM's in het virtuele netwerk	ExpressRouteGatewayNumberOfVmInVnet	Tellen	Maximum	<geen>	PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D	Nee
Prestaties	Pakketten ontvangen per seconde Totaal aantal pakketten ontvangen op ExpressRoute Gateway per seconde	ExpressRouteGatewayPacketsPerSecond	CountPerSecond	Gemiddelde, minimum, maximum	roleInstance	PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D	Nee

Ondersteunde metrische gegevens voor Microsoft.Network/expressRoutePorts

De volgende tabel bevat de metrische gegevens die beschikbaar zijn voor het resourcetype Microsoft.Network/expressRoutePorts.

• Alle kolommen zijn mogelijk niet aanwezig in elke tabel.
• Sommige kolommen kunnen zich buiten het weergavegebied van de pagina bevinden. Selecteer Tabel uitvouwen om alle beschikbare kolommen weer te geven.

Tabelkoppen

• Categorie : de groep of classificatie van metrische gegevens.
• Metrische waarde : de weergavenaam van metrische gegevens zoals deze wordt weergegeven in Azure Portal.
• Naam in REST API : de naam van de metrische waarde die wordt genoemd in de REST API.
• Eenheid : maateenheid.
• Aggregatie: het standaardaggregatietype. Geldige waarden: Gemiddelde (Gemiddeld), Minimum (Min), Maximum (Max), Totaal (Som), Aantal.
• Dimensies die - beschikbaar zijn voor de metrische waarde.
• Tijdsintervallen - waarmee de metrische gegevens worden bemonsterd. Geeft bijvoorbeeld PT1M aan dat de metrische waarde elke minuut, PT30M om de 30 minuten, PT1H elk uur enzovoort wordt genomen.
• DS Exporteren: of de metrische waarde kan worden geëxporteerd naar Azure Monitor-logboeken via diagnostische instellingen. Zie Diagnostische instellingen maken in Azure Monitor voor meer informatie over het exporteren van metrische gegevens.

Metrische gegevens	Naam in REST API	Eenheid	Statistische functie	Afmetingen	Tijdsinterval	DS Exporteren
AdminState Beheerdersstatus van de poort	AdminState	Tellen	Gemiddelde, Minimum, Maximum, Aantal	Link	PT1M	Ja
FastPathRoutesCount Aantal fastpath-routes geconfigureerd op poort	FastPathRoutesCountForDirectPort	Tellen	Maximum	<geen>	PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D	Ja
LineProtocol Regelprotocolstatus van de poort	LineProtocol	Tellen	Gemiddelde, Minimum, Maximum, Aantal	Link	PT1M	Ja
BitsInPerSecond Bits die per seconde in Azure binnenkomen	PortBitsInPerSecond	BitsPerSecond	Gemiddelde, Minimum, Maximum, Aantal	Link	PT1M	Nee
BitsOutPerSecond Bits die per seconde in Azure verlaten	PortBitsOutPerSecond	BitsPerSecond	Gemiddelde, Minimum, Maximum, Aantal	Link	PT1M	Nee
RxLightLevel Rx Light-niveau in dBm	RxLightLevel	Tellen	Gemiddelde, Minimum, Maximum, Aantal	Link, Lane	PT1M	Ja
TxLightLevel Tx lichtniveau in dBm	TxLightLevel	Tellen	Gemiddelde, Minimum, Maximum, Aantal	Link, Lane	PT1M	Ja

Metrische gegevens

Volg koppelingen in deze lijsten voor meer informatie over metrische gegevens uit de voorgaande tabellen.

Metrische gegevens van ExpressRoute-circuits:

• Beschikbaarheid van ARP
• Beschikbaarheid van BGP
• BitsInPerSecond
• BitsOutPerSecond
• DroppedInBitsPerSecond
• DroppedOutBitsPerSecond
• GlobalReachBitsInPerSecond
• GlobalReachBitsOutPerSecond
• FastPathRoutesCount

Notitie

Het gebruik van GlobalGlobalReachBitsInPerSecond en GlobalGlobalReachBitsOutPerSecond is alleen zichtbaar als er ten minste één Global Reach-verbinding tot stand is gebracht.

Metrische gegevens van ExpressRoute-gateways:

• Bits ontvangen per seconde
• CPU-gebruik
• Pakketten per seconde
• Aantal routes geadverteerd naar peer
• Aantal routes dat is geleerd van peer
• Frequentie van gewijzigde routes
• Aantal VM's in een virtueel netwerk
• Actieve stromen
• Maximum aantal stromen gemaakt per seconde

Metrische gegevens voor ExpressRoute-gatewayverbindingen:

• BitsInPerSecond
• BitsOutPerSecond

Metrische gegevens van ExpressRoute Direct:

• BitsInPerSecond
• BitsOutPerSecond
• DroppedInBitsPerSecond
• DroppedOutBitsPerSecond
• AdminState
• LineProtocol
• RxLightLevel
• TxLightLevel
• FastPathRoutesCount

Metrische gegevens van ExpressRoute Traffic Collector:

• CPU-gebruik
• Geheugengebruik
• Aantal verwerkte stroomrecords

Metrische gegevens van circuits

Beschikbaarheid van ARP - Splitsen door peering

Aggregatietype: Gemiddeld

U kunt bijna realtime beschikbaarheid van ARP (Laag-2-connectiviteit) bekijken tussen peerings en peers (primaire en secundaire ExpressRoute-routers). In dit dashboard ziet u dat de ARP-sessiestatus privépeering actief is voor beide peers, maar niet voor Microsoft-peering voor beide peers. De standaardaggregatie (gemiddeld) is gebruikt voor beide peers.

BGP-beschikbaarheid - Splitsen op peer

Aggregatietype: Gemiddeld

U kunt bijna realtime beschikbaarheid van BGP (Laag-3-connectiviteit) bekijken tussen peerings en peers (primaire en secundaire ExpressRoute-routers). Dit dashboard toont dat de status van de primaire BGP-sessie actief is voor persoonlijke peering en dat de status van de tweede BGP-sessie niet beschikbaar is voor persoonlijke peering.

Notitie

Tijdens het onderhoud tussen het microsoft edge en het kernnetwerk wordt de beschikbaarheid van BGP uitgeschakeld, zelfs als de BGP-sessie tussen de edge van de klant en Microsoft Edge actief blijft. Zorg ervoor dat uw onderhoudswaarschuwingen zijn ingeschakeld en geconfigureerd voor informatie over onderhoud tussen het Microsoft Edge- en corenetwerk.

Bits in en uit - metrische gegevens voor alle peerings

Aggregatietype: Gemiddeld

U kunt metrische gegevens weergeven voor alle peerings op een bepaald ExpressRoute-circuit.

Bits in en uit - metrische gegevens per peering

Aggregatietype: Gemiddeld

U kunt metrische gegevens weergeven voor persoonlijke, openbare en Microsoft-peering in bits/seconde.

Aantal FastPath-routes (op circuitniveau)

Aggregatietype: Max

Deze metrische waarde toont het aantal FastPath-routes dat is geconfigureerd op een circuit. Stel een waarschuwing in voor wanneer het aantal FastPath-routes op een circuit de drempelwaarde overschrijdt. Zie ExpressRoute FastPath-limieten voor meer informatie.

Metrische gegevens van virtuele netwerkgateway

Aggregatietype: Gemiddeld

Wanneer u een ExpressRoute-gateway implementeert, beheert Azure de berekening en functies van uw gateway. Er zijn zes metrische gatewaygegevens beschikbaar om meer inzicht te krijgen in de prestaties van uw gateway:

• Bits ontvangen per seconde
• CPU-gebruik
• Pakketten per seconden
• Aantal routes dat wordt geadverteerd naar peers
• Aantal routes dat is geleerd van peers
• Frequentie van routes gewijzigd
• Aantal VM's in het virtuele netwerk
• Actieve stromen
• Maximum gemaakte workflows per seconde

We raden u ten zeerste aan waarschuwingen in te stellen voor elk van deze metrische gegevens, zodat u weet wanneer uw gateway prestatieproblemen kan ondervinden.

Bits ontvangen per seconde - Splitsen op exemplaar

Aggregatietype: Gemiddeld

Met deze metrische waarde wordt het gebruik van binnenkomende bandbreedte vastgelegd op de gateway-exemplaren van het virtuele ExpressRoute-netwerk. Stel een waarschuwing in voor hoe vaak het bandbreedtegebruik een bepaalde drempelwaarde overschrijdt. Als u meer bandbreedte nodig hebt, vergroot u de grootte van de virtuele ExpressRoute-netwerkgateway.

CPU-gebruik - Splitsen op exemplaar

Aggregatietype: Gemiddeld

U kunt het CPU-gebruik van elk gateway-exemplaar bekijken. Het CPU-gebruik kan kort pieken tijdens routinehostonderhoud, maar een langdurig hoog CPU-gebruik kan erop wijzen dat uw gateway een knelpunt in de prestaties bereikt. Het vergroten van de grootte van de ExpressRoute-gateway kan dit probleem mogelijk oplossen. Stel een waarschuwing in voor hoe vaak het CPU-gebruik een bepaalde drempelwaarde overschrijdt.

Pakketten per seconde - Splitsen op exemplaar

Aggregatietype: Gemiddeld

Met deze metrische waarde wordt het aantal binnenkomende pakketten vastgelegd dat de ExpressRoute-gateway doorkruist. U zou hier een consistente gegevensstroom moeten zien als uw gateway verkeer van uw on-premises netwerk ontvangt. Stel een waarschuwing in voor wanneer het aantal pakketten per seconde onder een drempelwaarde daalt waarmee wordt aangegeven dat uw gateway geen verkeer meer ontvangt.

Aantal routes geadverteerd naar peer - splitsen op exemplaar

Aggregatietype: Max

Deze metrische waarde toont het aantal routes dat de ExpressRoute-gateway aan het circuit adverteert. De adresruimten kunnen virtuele netwerken bevatten die zijn verbonden met peering van virtuele netwerken en die gebruikmaken van externe ExpressRoute-gateway. U moet verwachten dat het aantal routes consistent blijft, tenzij er frequente wijzigingen in de adresruimten van het virtuele netwerk zijn. Stel een waarschuwing in voor wanneer het aantal geadverteerde routes onder de drempelwaarde voor het aantal adresruimten van het virtuele netwerk valt waarvan u op de hoogte bent.

Aantal routes dat is geleerd van peer - Splitsen op exemplaar

Aggregatietype: Max

Deze metrische waarde toont het aantal routes dat de ExpressRoute-gateway leert van peers die zijn verbonden met het ExpressRoute-circuit. Deze routes kunnen afkomstig zijn van een ander virtueel netwerk dat is verbonden met hetzelfde circuit of van on-premises is geleerd. Stel een waarschuwing in voor wanneer het aantal geleerde routes onder een bepaalde drempelwaarde daalt. Met deze metrische waarde kan worden aangegeven dat de gateway een prestatieprobleem ziet of externe peers geen routes meer adverteren naar het ExpressRoute-circuit.

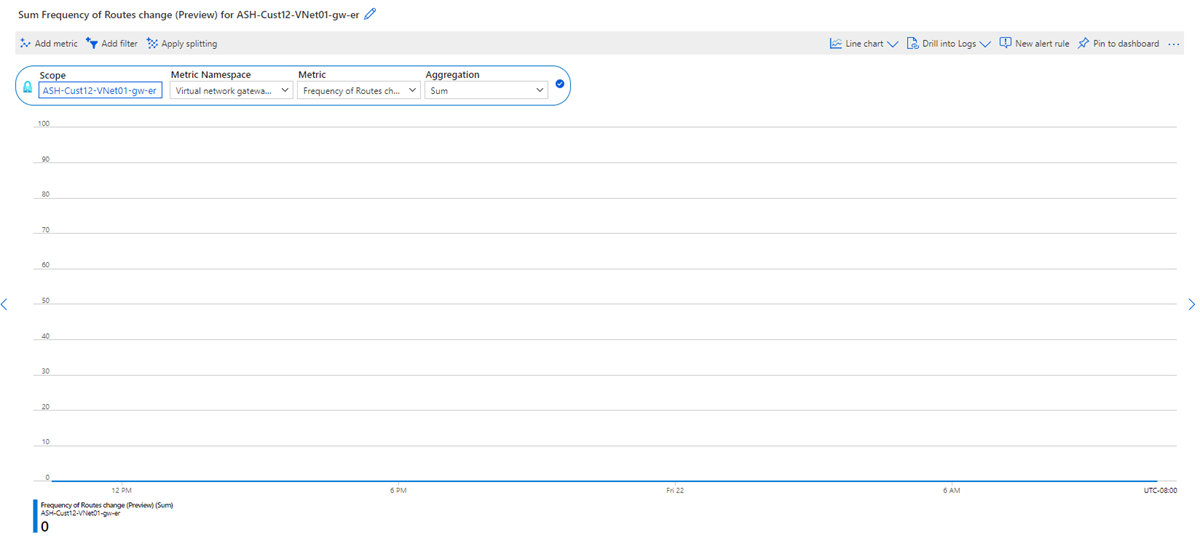

Frequentie van routes wijzigen - Splitsen op exemplaar

Aggregatietype: Som

Deze metrische waarde toont de frequentie van routes die worden geleerd van of geadverteerd naar externe peers. U moet eerst uw on-premises apparaten onderzoeken om te begrijpen waarom het netwerk zo vaak verandert. Een hoge frequentie in routeswijziging kan duiden op een prestatieprobleem op de ExpressRoute-gateway waarbij het schalen van de gateway-SKU mogelijk het probleem oplost. Stel een waarschuwing in voor een frequentiedrempel om rekening mee te houden wanneer uw ExpressRoute-gateway abnormale routewijzigingen ziet.

Aantal VM's in het virtuele netwerk

Aggregatietype: Max

Deze metrische waarde toont het aantal virtuele machines dat gebruikmaakt van de ExpressRoute-gateway. Het aantal virtuele machines kan VM's bevatten van gekoppelde virtuele netwerken die gebruikmaken van dezelfde ExpressRoute-gateway. Stel een waarschuwing in voor deze metrische waarde als het aantal VM's hoger is dan een bepaalde drempelwaarde die van invloed kan zijn op de prestaties van de gateway.

Notitie

Om de betrouwbaarheid van de service te behouden, voert Microsoft vaak platform- of besturingssysteemonderhoud uit op de gatewayservice. Gedurende deze periode kan deze metrische waarde fluctueren en onjuist rapporteren.

Actieve stromen

Aggregatietype: Gemiddeld

Splitsen op: Gateway-exemplaar

Deze metrische waarde geeft een telling weer van het totale aantal actieve stromen op de ExpressRoute-gateway. Alleen inkomend verkeer van on-premises wordt vastgelegd voor actieve stromen. Door te splitsen op exemplaarniveau, kunt u het aantal actieve stromen per gateway-exemplaar zien. Zie voor meer informatie informatie over netwerkstroomlimieten.

Maximum aantal stromen gemaakt per seconde

Aggregatietype: Max

Splitsen op: Gateway-exemplaar en -richting (inkomend/uitgaand)

Deze metrische waarde geeft het maximum aantal stromen weer dat per seconde is gemaakt op de ExpressRoute-gateway. Als u splitst op exemplaarniveau en richting, ziet u respectievelijk de maximale snelheid voor het maken van stromen per gateway-exemplaar en de inkomende/uitgaande richting. Zie voor meer informatie informatie over netwerkstroomlimieten.

Gatewayverbindingen in bits/seconden

Aggregatietype: Gemiddeld

Deze metrische waarde toont de bits per seconde voor inkomend en uitgaand verkeer naar Azure via de ExpressRoute-gateway. U kunt deze metrische waarde verder splitsen om specifieke verbindingen met het ExpressRoute-circuit te zien.

Metrische gegevens van ExpressRoute Direct

Bits in per seconde - splitsen op koppeling

Aggregatietype: Gemiddeld

U kunt de bits per seconde bekijken via beide koppelingen van het ExpressRoute Direct-poortpaar. Bewaak dit dashboard om de binnenkomende bandbreedte voor beide koppelingen te vergelijken.

Bits per seconde - splitsen op koppeling

Aggregatietype: Gemiddeld

U kunt de bits ook per seconde weergeven via beide koppelingen van het ExpressRoute Direct-poortpaar. Bewaak dit dashboard om de uitgaande bandbreedte voor beide koppelingen te vergelijken.

Beheerstatus - Splitsen op koppeling

Aggregatietype: Gemiddeld

U kunt de beheerdersstatus voor elke koppeling van het ExpressRoute Direct-poortpaar weergeven. De beheerdersstatus geeft aan of de fysieke poort is ingeschakeld of uitgeschakeld. Deze status is vereist om verkeer door te geven via de ExpressRoute Direct-verbinding.

Line Protocol - Splitsen op koppeling

Aggregatietype: Gemiddeld

U kunt het regelprotocol weergeven voor elke koppeling van het ExpressRoute Direct-poortpaar. Het Line Protocol geeft aan of de fysieke koppeling actief is via ExpressRoute Direct. Bewaak dit dashboard en stel waarschuwingen in om te weten wanneer de fysieke verbinding uitvalt.

Rx Light Level - Split by link

Aggregatietype: Gemiddeld

U kunt het Rx-lichtniveau (het lichtniveau dat de ExpressRoute Direct-poort ontvangt) voor elke poort bekijken. Gezonde Rx lichtniveaus vallen over het algemeen binnen een bereik van -10 dBm tot 0 dBm. Stel waarschuwingen in om op de hoogte te worden gesteld als het Rx-lichtniveau buiten het gezonde bereik valt.

Notitie

ExpressRoute Direct-connectiviteit wordt gehost op verschillende apparaatplatforms. Sommige ExpressRoute Direct-verbindingen ondersteunen een gesplitste weergave voor Rx-lichtniveaus per rijbaan. Dit wordt echter niet ondersteund voor alle implementaties.

Tx Light Level - Split by link

Aggregatietype: Gemiddeld

U kunt het Tx-lichtniveau (het lichtniveau dat de ExpressRoute Direct-poort verzendt) voor elke poort bekijken. Gezonde Tx-lichtniveaus vallen over het algemeen binnen een bereik van -10 dBm tot 0 dBm. Stel waarschuwingen in om op de hoogte te worden gesteld als het Tx-lichtniveau buiten het gezonde bereik valt.

Notitie

ExpressRoute Direct-connectiviteit wordt gehost op verschillende apparaatplatforms. Sommige ExpressRoute Direct-verbindingen ondersteunen een gesplitste weergave voor Tx-lichtniveaus per rijbaan. Dit wordt echter niet ondersteund voor alle implementaties.

Aantal FastPath-routes (op poortniveau)

Aggregatietype: Max

Deze metrische waarde toont het aantal FastPath-routes dat is geconfigureerd op een ExpressRoute Direct-poort.

Richtlijnen: Stel een waarschuwing in voor wanneer het aantal FastPath-routes op de poort de drempelwaarde overschrijdt. Zie ExpressRoute FastPath-limieten voor meer informatie.

Metrische gegevens van ExpressRoute Traffic Collector

CPU-gebruik - Splitsen op exemplaar

Aggregatietype: Gemiddeld (percentage van de totale gebruikte CPU)

Granulariteit: 5 min.

U kunt het CPU-gebruik van elk Exemplaar van ExpressRoute Traffic Collector bekijken. Het CPU-gebruik kan kort pieken tijdens routinehostonderhoud, maar langdurig hoog CPU-gebruik kan erop wijzen dat uw ExpressRoute Traffic Collector een prestatieknelpunt bereikt.

Richtlijnen: Stel een waarschuwing in voor wanneer het gemiddelde CPU-gebruik een bepaalde drempelwaarde overschrijdt.

Geheugengebruik - Splitsen op exemplaar

Aggregatietype: Gemiddeld (percentage van het totale gebruikte geheugen)

Granulariteit: 5 min.

U kunt het geheugengebruik van elk Exemplaar van ExpressRoute Traffic Collector bekijken. Geheugengebruik kan kort pieken tijdens routinehostonderhoud, maar langdurig hoog geheugengebruik kan erop wijzen dat uw Azure Traffic Collector een knelpunt voor prestaties bereikt.

Richtlijnen: Stel een waarschuwing in voor wanneer het gemiddelde geheugengebruik een bepaalde drempelwaarde overschrijdt.

Aantal verwerkte stroomrecords - Splitsen op exemplaren of ExpressRoute-circuit

Aggregatietype: Aantal

Granulariteit: 5 min.

U kunt het aantal stroomrecords weergeven dat wordt verwerkt door ExpressRoute Traffic Collector, samengevoegd tussen ExpressRoute-circuits. De klant kan de metrische gegevens splitsen over elk Exemplaar van ExpressRoute Traffic Collector of ExpressRoute-circuit wanneer meerdere circuits zijn gekoppeld aan de ExpressRoute Traffic Collector. Door deze metrische gegevens te bewaken, begrijpt u of u meer ExpressRoute Traffic Collector-exemplaren moet implementeren of een ExpressRoute-circuitkoppeling wilt migreren van de ene ExpressRoute Traffic Collector-implementatie naar een andere.

Richtlijnen: Splitsen op circuits wordt aanbevolen wanneer meerdere ExpressRoute-circuits zijn gekoppeld aan een ExpressRoute Traffic Collector-implementatie. Deze metrische waarde helpt bij het bepalen van het aantal stromen van elk ExpressRoute-circuit en het ExpressRoute Traffic Collector-gebruik door elk ExpressRoute-circuit.

Metrische dimensies

Zie Multidimensionale metrische gegevens voor informatie over wat metrische dimensies zijn.

Deze service heeft de volgende dimensies die zijn gekoppeld aan de metrische gegevens.

Dimensie voor ExpressRoute-circuit:

Dimensienaam	Beschrijving
PeeringType	Het type peering dat is geconfigureerd. De ondersteunde waarden zijn Microsoft- en Privépeering.
Peering	De ondersteunde waarden zijn Primair en Secundair.
DeviceRole
PeeredCircuitSkey	De externe ExpressRoute-circuitservicesleutel die is verbonden met Global Reach.

Dimensie voor ExpressRoute-gateway:

Dimensienaam	Beschrijving
BgpPeerAddress
ConnectionName
richting
roleInstance	Het gateway-exemplaar. Elke ExpressRoute-gateway bestaat uit meerdere exemplaren. De ondersteunde waarden zijn GatewayTenantWork_IN_X, waarbij X minimaal 0 is en een maximum van het aantal gateway-exemplaren -1.

Dimensie voor Express Direct:

Dimensienaam	Beschrijving
Baan
Koppeling	De fysieke koppeling. Elk ExpressRoute Direct-poortpaar bestaat uit twee fysieke koppelingen voor redundantie en de ondersteunde waarden zijn link1 en link2.

Resourcelogboeken

Deze sectie bevat de typen resourcelogboeken die u voor deze service kunt verzamelen. De sectie wordt opgehaald uit de lijst met alle typen resourcelogboeken die worden ondersteund in Azure Monitor.

Ondersteunde resourcelogboeken voor Microsoft.Network/expressRouteCircuits

Categorie	Weergavenaam van categorie	Logboektabel	Biedt ondersteuning voor basislogboekabonnement	Ondersteunt opnametijdtransformatie	Voorbeeldquery's	Kosten voor export
PeeringRouteLog	PeeringRoute-tabellogboeken	AzureDiagnostics Logboeken van meerdere Azure-resources.	Nee	Nr.	Query's	Nee

Azure Monitor-logboekentabellen

In deze sectie vindt u de Tabellen van Azure Monitor-logboeken die relevant zijn voor deze service, die beschikbaar zijn voor query's door Log Analytics met behulp van Kusto-query's. De tabellen bevatten resourcelogboekgegevens en mogelijk meer, afhankelijk van wat er wordt verzameld en doorgestuurd naar deze tabellen.

Notitie

Het kan tot 24 uur duren voordat logboeken in Azure Log Analytics worden weergegeven.

ExpressRoute Microsoft.Network/expressRouteCircuits

• AzureActivity
• AzureMetrics
• AzureDiagnostics

Activiteitenlogboek

De gekoppelde tabel bevat de bewerkingen die kunnen worden vastgelegd in het activiteitenlogboek voor deze service. Deze bewerkingen zijn een subset van alle mogelijke bewerkingen van de resourceprovider in het activiteitenlogboek.

Zie het schema voor activiteitenlogboeken voor meer informatie over het schema van vermeldingen in het activiteitenlogboek.

• Bewerkingen van Microsoft.Network-resourceprovider

De volgende tabel bevat de bewerkingen met betrekking tot ExpressRoute die kunnen worden gemaakt in het activiteitenlogboek.

Operation	Omschrijving
Alle beheerbewerkingen	Alle beheerbewerkingen, waaronder het maken, bijwerken en verwijderen van een ExpressRoute-circuit.
ExpressRoute-circuit maken of bijwerken	Er is een ExpressRoute-circuit gemaakt of bijgewerkt.
ExpressRoute-circuit verwijderen	Er is een ExpressRoute-circuit verwijderd.

Zie het schema voor activiteitenlogboeken voor meer informatie over het schema van vermeldingen in het activiteitenlogboek.

Schema's

Zie Ondersteunde services, schema's en categorieën voor diagnostische logboeken op het hoogste niveau voor gedetailleerde beschrijving van het schema voor diagnostische logboeken op het hoogste niveau.

Wanneer u metrische gegevens bekijkt via Log Analytics, bevat de uitvoer de volgende kolommen:

Column	Type	Description
TimeGrain	tekenreeks	PT1M (metrische waarden worden elke minuut gepusht)
Tellen	werkelijk	Meestal gelijk aan 2 (elke MSEE pusht elke minuut één metrische waarde)
Minimum	werkelijk	Het minimum van de twee metrische waarden die worden gepusht door de twee MSA's
Maximum	werkelijk	Het maximum van de twee metrische waarden die worden gepusht door de twee MSA's
Gemiddeld	werkelijk	Gelijk aan (minimum + maximum)/2
Totaal	werkelijk	Som van de twee metrische waarden van beide MSA's (de belangrijkste waarde waarop moet worden gericht voor de metrische query)

Gerelateerde inhoud

• Zie Azure ExpressRoute bewaken voor een beschrijving van het bewaken van ExpressRoute.
• Zie Azure-resources bewaken met Azure Monitor voor meer informatie over het bewaken van Azure-resources.
