Dashboards maken en beheren

Het standaardorganisatiedashboard is de pagina die wordt geladen wanneer u voor het eerst naar uw toepassing gaat. Als beheerder kunt u meer organisatiedashboards maken die zijn gekoppeld aan een specifieke organisatie. Een organisatiedashboard is alleen zichtbaar voor gebruikers die toegang hebben tot de organisatie waaraan het dashboard is gekoppeld. Alleen gebruikers met een rol met organisatiedashboardmachtigingen kunnen organisatiedashboards maken, bewerken en verwijderen.

Aanbeveling

In de dashboardinstellingen kun je zien aan welke organisatie een dashboard is gekoppeld.

Alle gebruikers kunnen persoonlijke dashboards maken, alleen zichtbaar voor zichzelf. Gebruikers kunnen schakelen tussen organisatie- en persoonlijke dashboards.

Een dashboard maken

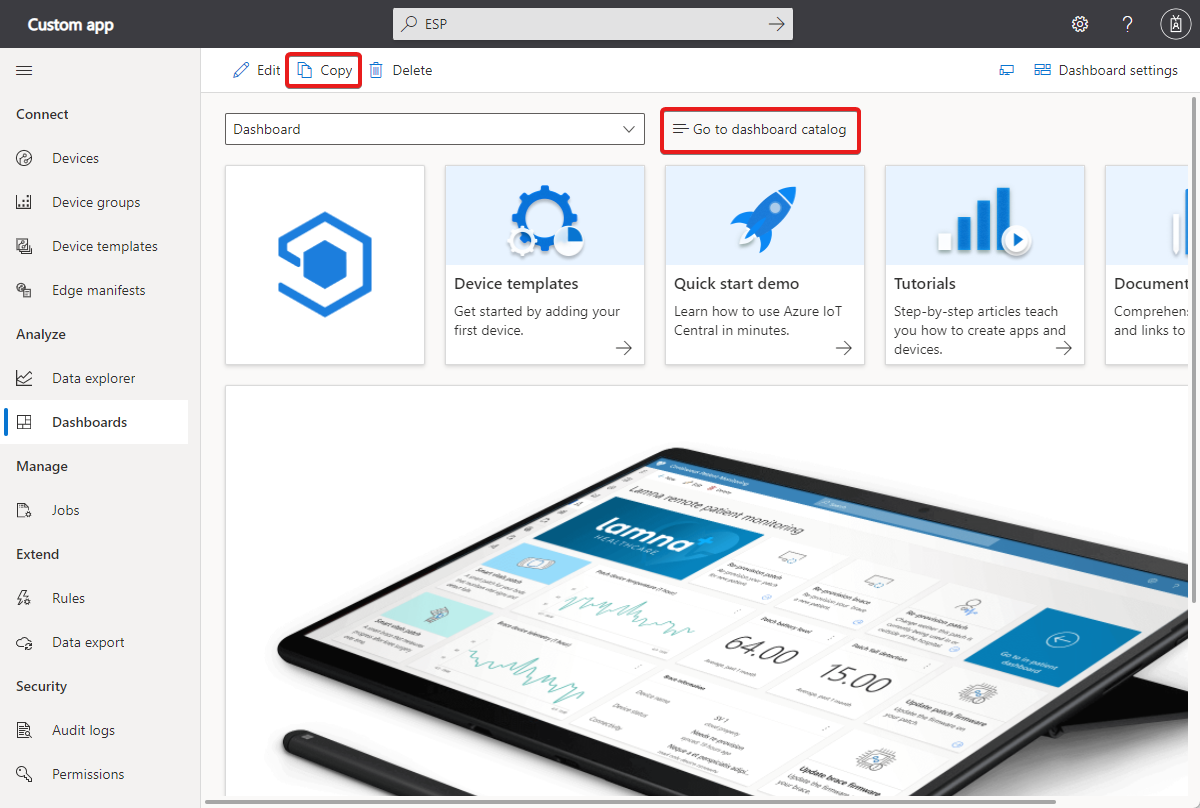

In de volgende schermafbeelding ziet u het dashboard in een toepassing die is gemaakt op basis van de sjabloon Aangepaste toepassing . Als u een rol hebt met de juiste machtigingen, kunt u het standaarddashboard aanpassen. Als u een geheel nieuw dashboard wilt maken, selecteert u Ga naar dashboardcatalogus en vervolgens +Nieuw. Als u een nieuw dashboard wilt maken door het huidige dashboard te kopiëren, selecteert u Kopiëren:

Geef in het deelvenster Dashboard maken of Dashboard dupliceren een naam aan het dashboard en selecteer Organisatie of Persoonlijk als dashboardtype. Als u een organisatiedashboard maakt, kiest u de organisatie waaraan het dashboard is gekoppeld. Een organisatiedashboard en de bijbehorende tegels tonen alleen de apparaten die zichtbaar zijn voor de organisatie en een van de bijbehorende suborganisaties.

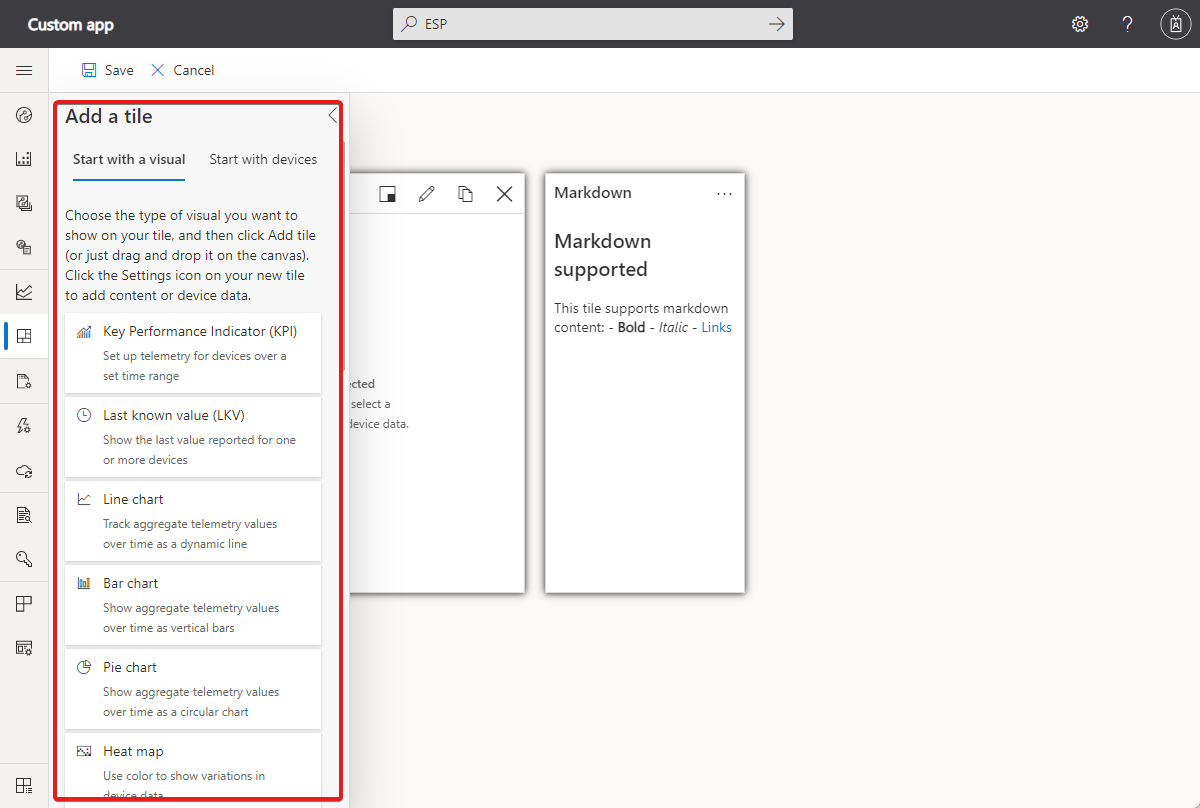

Nadat u het dashboard hebt gemaakt, kiest u items uit de bibliotheek die u aan het dashboard wilt toevoegen. De bibliotheek bevat de tegels en dashboardprimitieven die u gebruikt om het dashboard aan te passen:

Als u een beheerder bent, kunt u een persoonlijk dashboard of een organisatiedashboard maken. Gebruikers zien de organisatiedashboards die zijn gekoppeld aan de organisatie waaraan ze zijn toegewezen. Alle gebruikers kunnen persoonlijke dashboards maken, alleen zichtbaar voor zichzelf.

Aanbeveling

U moet ten minste één apparaatsjabloon in uw toepassing hebben om tegels te kunnen toevoegen die apparaatinformatie weergeven.

Dashboards beheren

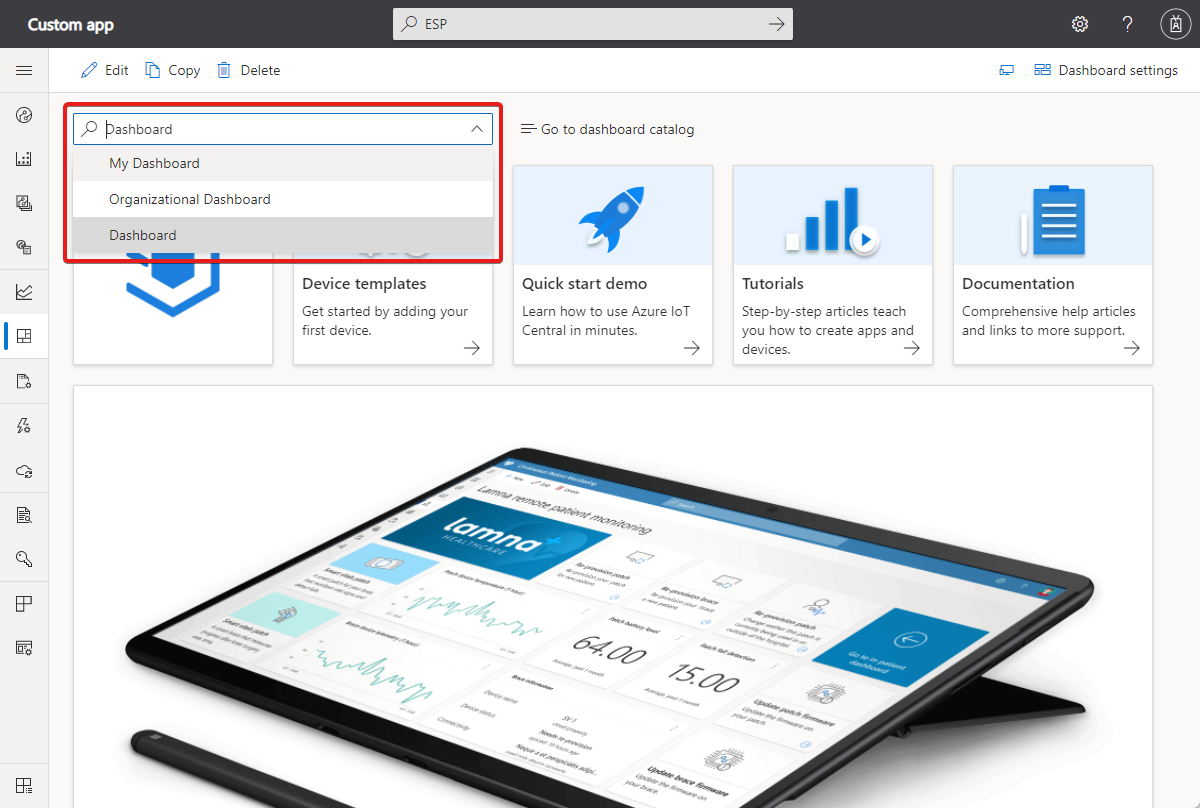

U kunt verschillende persoonlijke dashboards hebben en ertussen schakelen of kiezen uit een van de organisatiedashboards:

U kunt uw persoonlijke dashboards bewerken en dashboards verwijderen die u niet nodig hebt. Als u over de juiste machtigingen beschikt, kunt u ook organisatiedashboards bewerken of verwijderen.

U kunt de dashboards in de catalogus ook beheren door Ga naar dashboardcatalogus te selecteren.

Tegels toevoegen

Als u het huidige dashboard wilt aanpassen, selecteert u Bewerken.

Nadat u Bewerken hebt geselecteerd, bevindt het dashboard zich in de bewerkingsmodus . U kunt de hulpprogramma's in het deelvenster Een tegel toevoegen gebruiken om tegels aan het dashboard toe te voegen. U kunt tegels op het dashboard zelf aanpassen en verwijderen. Als u bijvoorbeeld een tegel voor een lijndiagram wilt toevoegen om telemetriewaarden bij te houden die door een of meer apparaten in de loop van de tijd zijn gerapporteerd:

1. Selecteer Beginnen met een visueel, Lijndiagram en vervolgens Tegel toevoegen, of sleep de tegel naar het canvas.

2. Als u de tegel wilt bewerken, selecteert u het potloodpictogram. Voer een titel in en selecteer een apparaatgroep. Selecteer in de lijst Apparaten de apparaten die op de tegel moeten worden weergegeven.

3. Nadat u alle apparaten hebt geselecteerd die u op de tegel wilt weergeven, selecteert u bijwerken.

4. Nadat u klaar bent met het toevoegen en aanpassen van tegels op het dashboard, selecteert u Opslaan.

Tegels aanpassen

Als u een tegel wilt bewerken, moet u zich in de bewerkingsmodus bevinden. De verschillende tegelsoorten hebben verschillende mogelijkheden voor maatwerk:

• Met de vierkante knop kunt u het formaat van de tegel wijzigen.

• Met de potloodknop kunt u de visualisatie bewerken. Voor een lijndiagram kunt u er bijvoorbeeld voor kiezen om de legenda en assen weer te geven en het tijdsbereik te kiezen dat u wilt uitzetten.

• Met de kopieerknop kunt u een duplicaat van de tegel maken.

Tegeltypen

In deze tabel worden de typen tegels beschreven die u aan een dashboard kunt toevoegen:

Tegel	Beschrijving
Kritieke prestatie-indicator (KPI)	Geef geaggregeerde telemetriewaarden weer voor een of meer apparaten gedurende een bepaalde periode. U kunt ze bijvoorbeeld gebruiken om de maximale temperatuur en druk die tijdens het afgelopen uur voor een of meer apparaten is bereikt, weer te geven.
Laatst bekende waarde (LKV)	De meest recente telemetriewaarden voor een of meer apparaten weergeven. U kunt deze tegel bijvoorbeeld gebruiken om de meest recente temperatuur-, druk- en vochtigheidswaarden voor een of meer apparaten weer te geven.
Lijndiagram	Teken een of meer geaggregeerde telemetriewaarden voor een of meer apparaten gedurende een bepaalde periode. U kunt bijvoorbeeld een lijndiagram weergeven om de gemiddelde temperatuur en druk van een of meer apparaten in het afgelopen uur weer te geven.
Staafdiagram	Teken een of meer geaggregeerde telemetriewaarden voor een of meer apparaten gedurende een bepaalde periode. U kunt bijvoorbeeld een staafdiagram weergeven om de gemiddelde temperatuur en druk van een of meer apparaten in het afgelopen uur weer te geven.
Cirkeldiagram	Geef een of meer geaggregeerde telemetriewaarden weer voor een of meer apparaten gedurende een bepaalde periode.
Warmtekaart	Geef informatie weer, weergegeven in kleuren, over een of meer apparaten.
Gebeurtenisgeschiedenis	Geef de gebeurtenissen voor een apparaat over een bepaalde periode weer. U kunt ze bijvoorbeeld gebruiken om tijdens het afgelopen uur alle klepopen- en afsluiter-gebeurtenissen voor een of meer apparaten weer te geven.
Geschiedenis van de staat	Statuswijzigingen voor statustelemetrie weergeven en weergeven.
Gebeurtenisdiagram	Geef telemetriegebeurtenissen weer voor een of meer apparaten gedurende een bepaalde periode. U kunt deze tegel bijvoorbeeld gebruiken om eigenschappen weer te geven, zoals de temperatuurwijzigingen voor een apparaat.
Toestandsdiagram	Plot wijzigingen voor een of meer apparaten gedurende een bepaalde periode. U kunt deze tegel bijvoorbeeld gebruiken om eigenschappen weer te geven, zoals de temperatuurwijzigingen voor een apparaat.
Vastgoed	Geef de huidige waarden weer voor eigenschappen en cloudeigenschappen voor een of meer apparaten. U kunt deze tegel bijvoorbeeld gebruiken om apparaateigenschappen weer te geven, zoals de fabrikant of firmwareversie.
Kaart (eigenschap)	Geef de locatie van een of meer apparaten weer op een kaart.
Kaart (telemetrie)	Geef de locatie van een of meer apparaten weer op een kaart. U kunt ook maximaal 100 punten van de locatiegeschiedenis van een apparaat weergeven. U kunt bijvoorbeeld een voorbeeldroute weergeven van waar een apparaat de afgelopen week is geweest.
Afbeelding (statisch)	Geef een aangepaste afbeelding weer en deze kan aanklikbaar zijn. De URL kan een relatieve koppeling naar een andere pagina in de toepassing zijn of een absolute koppeling naar een externe site.
Etiket	Aangepaste tekst weergeven op een dashboard. U kunt de grootte van de tekst kiezen. Gebruik een labeltegel om relevante informatie aan het dashboard toe te voegen, zoals beschrijvingen, contactgegevens of Help.
Markdown	Klikbare tegels waarin een kop- en beschrijvingstekst wordt weergegeven die is opgemaakt in Markdown. De URL kan een relatieve koppeling naar een andere pagina in de toepassing zijn of een absolute koppeling naar een externe site.
Externe inhoud	Hiermee kunt u inhoud laden van een externe bron.
Aantal apparaten (aantal)	Geef het aantal apparaten in een apparaatgroep weer.
Data Explorer-query	Een query voor een opgeslagen gegevensverkenner weergeven

Momenteel kunt u maximaal 10 apparaten toevoegen aan tegels die meerdere apparaten ondersteunen.

Visualisaties aanpassen

Standaard worden in lijndiagrammen gegevens over een bepaald tijdsbestek weergegeven. Het geselecteerde tijdsbereik is opgesplitst in 50 partities van gelijke grootte. De apparaatgegevens worden vervolgens per partitie geaggregeerd om 50 gegevenspunten te geven over het geselecteerde tijdsbereik. Als u onbewerkte gegevens wilt weergeven, kunt u uw selectie wijzigen om de laatste 100 waarden weer te geven. Als u het tijdsbereik wilt wijzigen of als u visualisatie van onbewerkte gegevens wilt selecteren, gebruikt u de vervolgkeuzelijst Weergavebereik in het deelvenster Grafiek configureren .

Voor tegels die geaggregeerde waarden weergeven, selecteert u de vervolgkeuzelijst onder het telemetrietype in het deelvenster Grafiek configureren om de aggregatie te kiezen. U kunt kiezen uit gemiddelde, som, maximum, minimum of aantal:

Voor lijndiagrammen, staafdiagrammen en cirkeldiagrammen kunt u de kleuren van de verschillende telemetriewaarden aanpassen. Selecteer de knop Aangepaste kleur toewijzen onder de telemetrie die u wilt aanpassen:

Voor tegels die tekenreekseigenschappen of telemetriewaarden bevatten, kunt u kiezen hoe de tekst moet worden weergegeven. Als het apparaat bijvoorbeeld een URL opslaat in een string-eigenschap, kunt u deze weergeven als een klikbare link. Als de URL naar een afbeelding verwijst, kunt u de afbeelding weergeven in een laatst bekende waarde of eigenschapstegel. Als u de weergave van een tekenreeks wilt wijzigen, selecteert u de vervolgkeuzelijst onder het telemetrietype of de eigenschap in de tegelconfiguratie. U kunt kiezen voor tekst, link of afbeelding.

Voor numerieke KPI-, LKV- en eigenschappentegels kunt u voorwaardelijke opmaak gebruiken om de kleur van de tegel aan te passen op basis van de waarde. Als u voorwaardelijke opmaak wilt toevoegen, selecteert u Configureren op de tegel en selecteert u vervolgens de knop Voorwaardelijke opmaak toepassen naast de waarde die u wilt aanpassen.

Voeg vervolgens de regels voor voorwaardelijke opmaak toe:

Opmaak van tegels

Deze functie is beschikbaar op de tegels KPI, LKV en eigenschap. Hiermee kunt u de lettergrootte aanpassen, decimale precisie kiezen, numerieke waarden afkorten (bijvoorbeeld 1.700 opmaken als 1,7 K) of tekenreekswaarden teruglopen op hun tegels.

Query van Data Explorer vastmaken aan dashboard

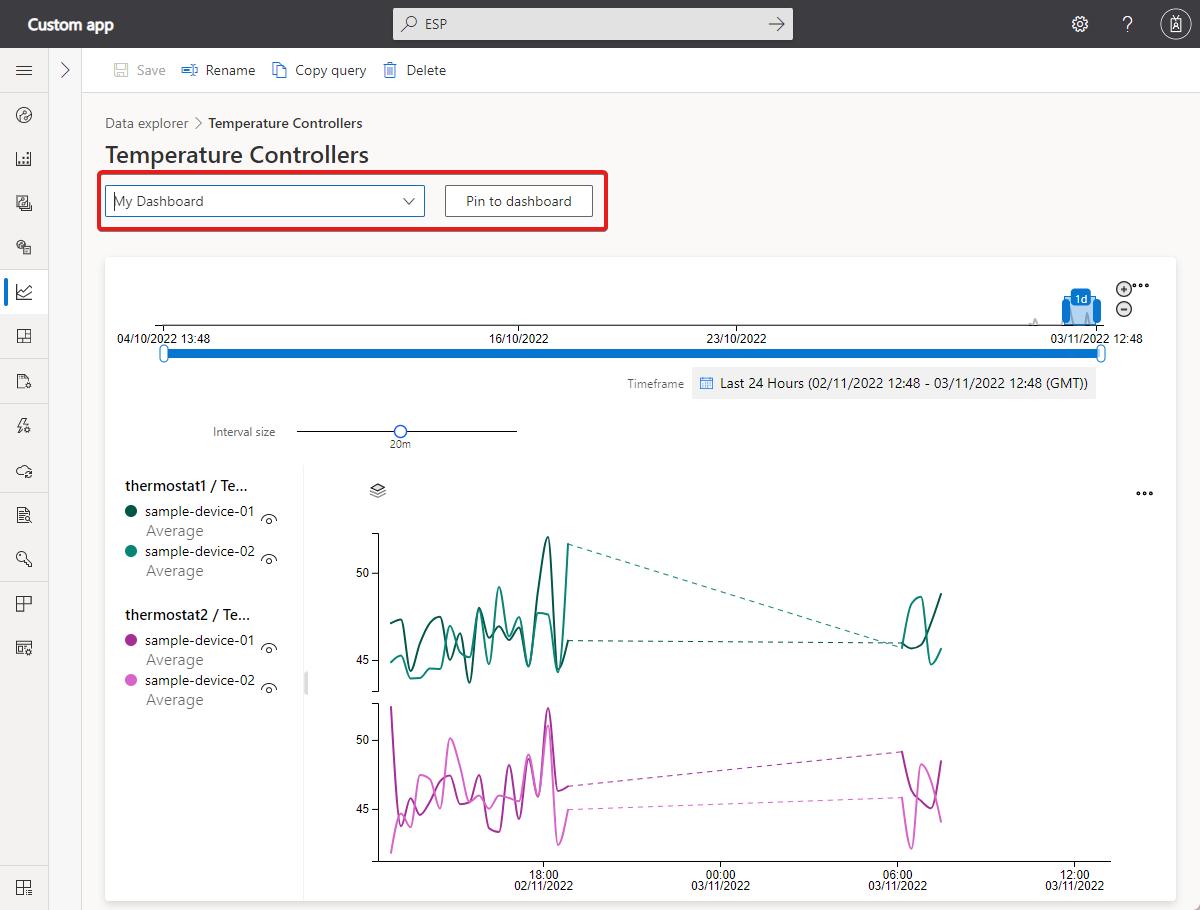

Als u de query's van de gegevensverkenner continu wilt controleren, kunt u een query vastmaken aan een dashboard. Een query vastmaken aan het dashboard:

1. Navigeer naar Gegevensverkenner in het linkerdeelvenster en selecteer een query.
2. Selecteer een dashboard in het vervolgkeuzemenu en selecteer Vastmaken aan dashboard.

Volgende stappen

Nu u weet hoe u persoonlijke dashboards kunt maken en beheren, kunt u leren hoe u uw persoonlijke applicatievoorkeuren kunt beheren.
