Zelfstudie: Een toepassingssjabloon implementeren en doorlopen voor het bewaken van slimme meters

  • Artikel

Slimme meters maken niet alleen geautomatiseerde facturering mogelijk, maar ook geavanceerde gebruiksvoorbeelden voor metingen, zoals realtime-leesbewerkingen en bidirectionele communicatie.

Met een toepassingssjabloon kunnen hulpprogramma's en partners de status, telemetrie van slimme meters bewaken en waarschuwingen en meldingen definiëren. De sjabloon bevat voorbeeldopdrachten, zoals het loskoppelen van een meter en het bijwerken van software. U kunt de metergegevens exporteren naar andere bedrijfstoepassingen en de gegevens gebruiken om aangepaste oplossingen te ontwikkelen.

De belangrijkste functionaliteit van de toepassing omvat:

  • Voorbeeldapparaatmodel voor meters
  • Metergegevens en live status
  • Metermetingen zoals energie, voeding en spanning
  • Voorbeelden van een meteropdracht
  • Ingebouwde visualisatie en dashboards
  • Uitbreidbaarheid voor het ontwikkelen van aangepaste oplossingen

In deze zelfstudie leert u het volgende:

  • Maak een toepassing voor het bewaken van slimme meters.
  • Doorloop de toepassing.

Toepassingsarchitectuur

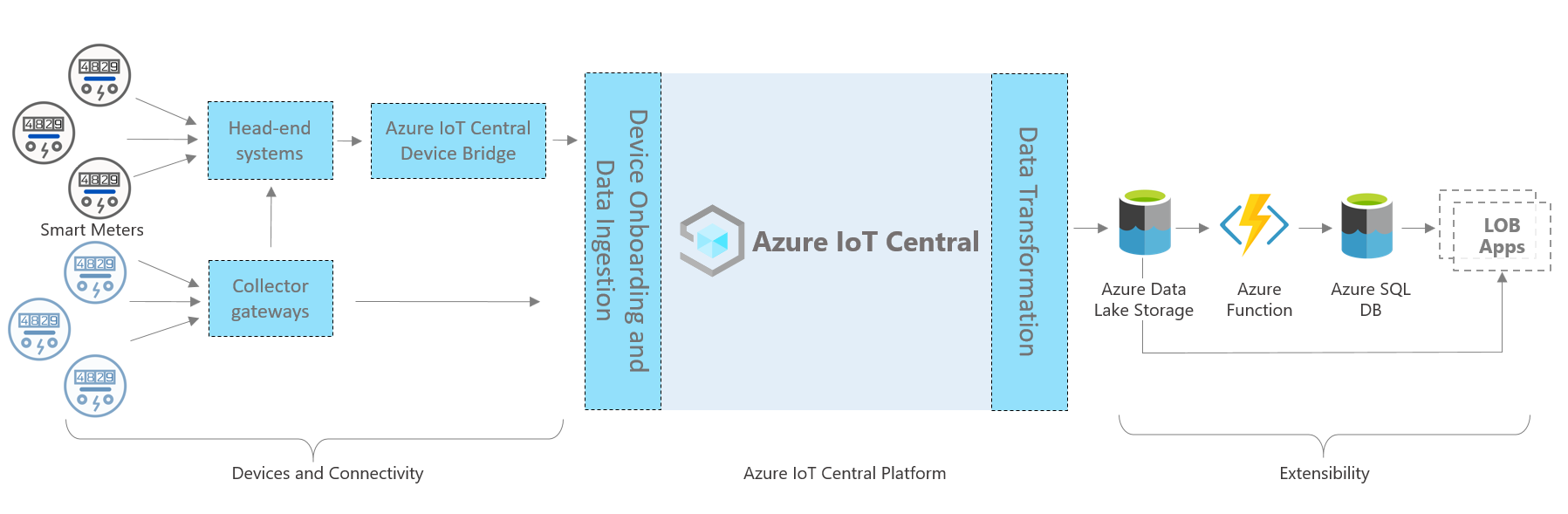

Diagram van de architectuur van een slimme-metertoepassing.

De architectuur van de toepassing bestaat uit de volgende onderdelen. Voor sommige oplossingen is mogelijk niet elk onderdeel vereist dat hier wordt vermeld.

Slimme meters en connectiviteit

Een slimme meter registreert en communiceert gegevens over energieverbruik naar nutsvoorzieningen voor bewaking en andere gebruiksvoorbeelden, zoals facturering en vraagrespons.

Normaal gesproken gebruikt een meter een gateway of brug om verbinding te maken met een Azure IoT Central-toepassing. Zie De Azure IoT Central-apparaatbrug gebruiken om andere IoT-clouds te verbinden met Azure IoT Central voor meer informatie over bruggen.

Azure IoT Central-platform

Wanneer u een IoT-oplossing (Internet of Things) bouwt, vereenvoudigt Azure IoT Central het bouwproces en vermindert u de last en kosten van IoT-beheer, -bewerkingen en -ontwikkeling. Met Azure IoT Central kunt u eenvoudig uw IoT-assets op schaal verbinden, bewaken en beheren.

Nadat u uw slimme meters hebt verbonden met Azure IoT Central, gebruikt de toepassingssjabloon ingebouwde functies zoals apparaatmodellen, opdrachten en dashboards. De toepassingssjabloon maakt ook gebruik van de Azure IoT Central-opslag voor scenario's met warm pad, zoals bijna realtime metergegevensbewaking, analyse, regels en visualisaties.

Opties voor uitbreidbaarheid van IoT Central

Het Azure IoT Central-platform biedt twee uitbreidbaarheidsopties: gegevensexport en API's. Klanten en partners kunnen kiezen tussen deze opties om hun oplossingen aan te passen aan hun specifieke behoeften.

Een partner kan bijvoorbeeld gegevensexport configureren om continu gegevens te verzenden naar Azure Data Lake Storage. Deze partner kan vervolgens Data Lake Storage gebruiken voor langetermijnretentie van gegevens en andere scenario's voor opslag met koude paden, zoals batchverwerking, controle en rapportage.

Vereisten

U hebt een actief Azure-abonnement nodig om deze zelfstudie te voltooien. Als u nog geen abonnement hebt, maakt u een gratis account voordat u begint.

Een toepassing maken voor het bewaken van slimme meters

Uw IoT Central-toepassing maken:

  1. Navigeer naar de pagina IoT Central-toepassing maken in Azure Portal. Meld u aan met uw Azure-account als u daarom wordt gevraagd.

  2. Voer de volgende informatie in:

    Veld Beschrijving
    Abonnement Het Azure-abonnement dat u wilt gebruiken.
    Resourcegroep De resourcegroep die u wilt gebruiken. Maak een nieuwe resourcegroep of gebruik een bestaande.
    Resourcenaam Een geldige Azure-resourcenaam.
    Toepassings-URL Het URL-subdomein voor uw toepassing. De URL voor een IoT Central-toepassing ziet er als volgt uit https://yoursubdomain.azureiotcentral.com.
    Template Slimme meteranalyse
    Regio De Azure-regio die u wilt gebruiken.
    Prijsoverzicht Het prijsplan dat u wilt gebruiken.

  3. Selecteer Controleren + maken. Selecteer vervolgens Maken.

Wanneer de app klaar is, kunt u er vanuit Azure Portal naartoe navigeren:

Schermopname van de IoT Central-toepassingsresource in Azure Portal. De URL van de toepassing is gemarkeerd.

Zie Een Azure IoT Central-toepassing maken voor meer informatie.

De app doorlopen

In de volgende secties vindt u een overzicht van de belangrijkste functies van de app.

Dashboard

Nadat u de toepassingssjabloon hebt geïmplementeerd, wordt deze geleverd met een voorbeeld van een slimme meter, een apparaatmodel en een dashboard.

Adatum is een fictief energiebedrijf dat slimme meters bewaakt en beheert. Het dashboard voor het bewaken van slimme meters toont eigenschappen, gegevens en voorbeeldopdrachten voor meters. Met het dashboard kunnen operators en ondersteuningsteams proactief de volgende activiteiten uitvoeren voordat ze ondersteuningsincidenten worden:

  • Bekijk de meest recente metergegevens en de geïnstalleerde locatie op de kaart.
  • Controleer proactief het meternetwerk en de verbindingsstatus.
  • Bewaak minimale en maximale spanningsmetingen voor netwerkstatus.
  • Bekijk de energie-, energie- en spanningstrends om afwijkende patronen te ondervangen.
  • Houd het totale energieverbruik bij voor plannings- en factureringsdoeleinden.
  • Voer opdracht- en besturingsbewerkingen uit, zoals het opnieuw verbinden van een meter en het bijwerken van een firmwareversie. In de sjabloon tonen de opdrachtknoppen mogelijke functionaliteiten maar worden er geen echte opdrachten verzonden.

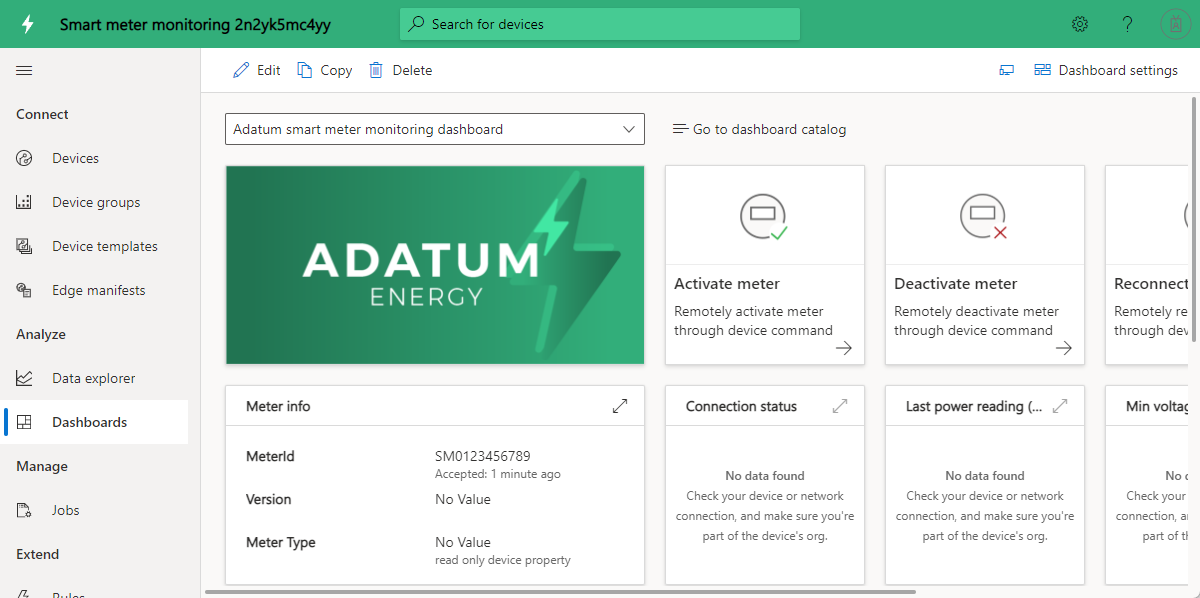

Schermopname van het dashboard voor het bewaken van slimme meters.

Apparaten

De toepassing wordt geleverd met een voorbeeldapparaat voor slimme meters. U kunt beschikbare apparaten zien door Apparaten te selecteren in het linkermenu.

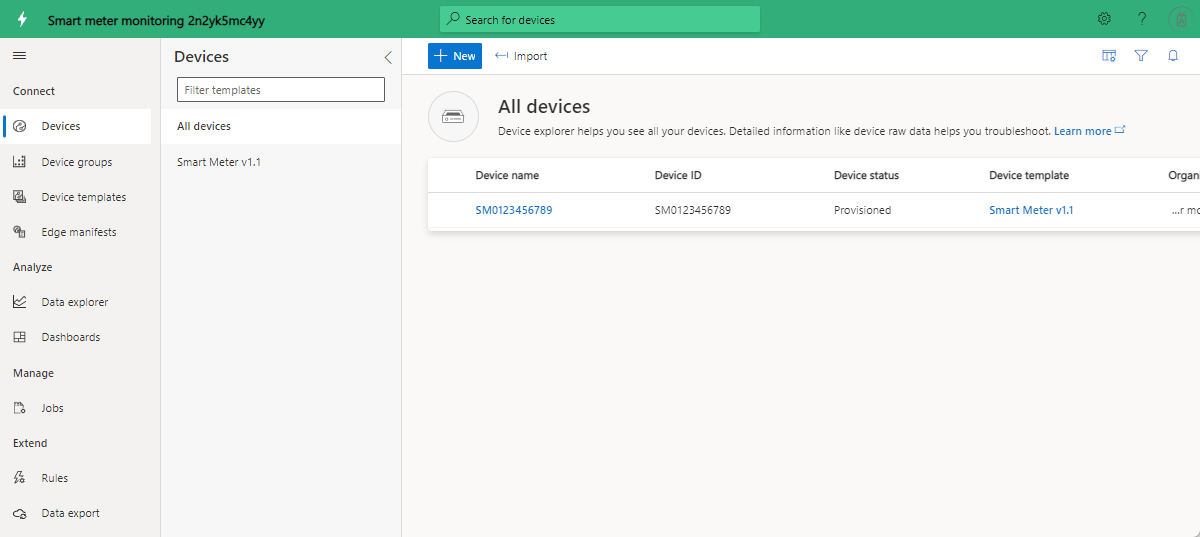

Schermopname van apparaten met slimme meters.

Selecteer de koppeling voor het voorbeeldapparaat SM0123456789 om de apparaatdetails te bekijken. U kunt de beschrijfbare eigenschappen van het apparaat bijwerken op de pagina Eigenschappen bijwerken en vervolgens de bijgewerkte waarden op het dashboard visualiseren.

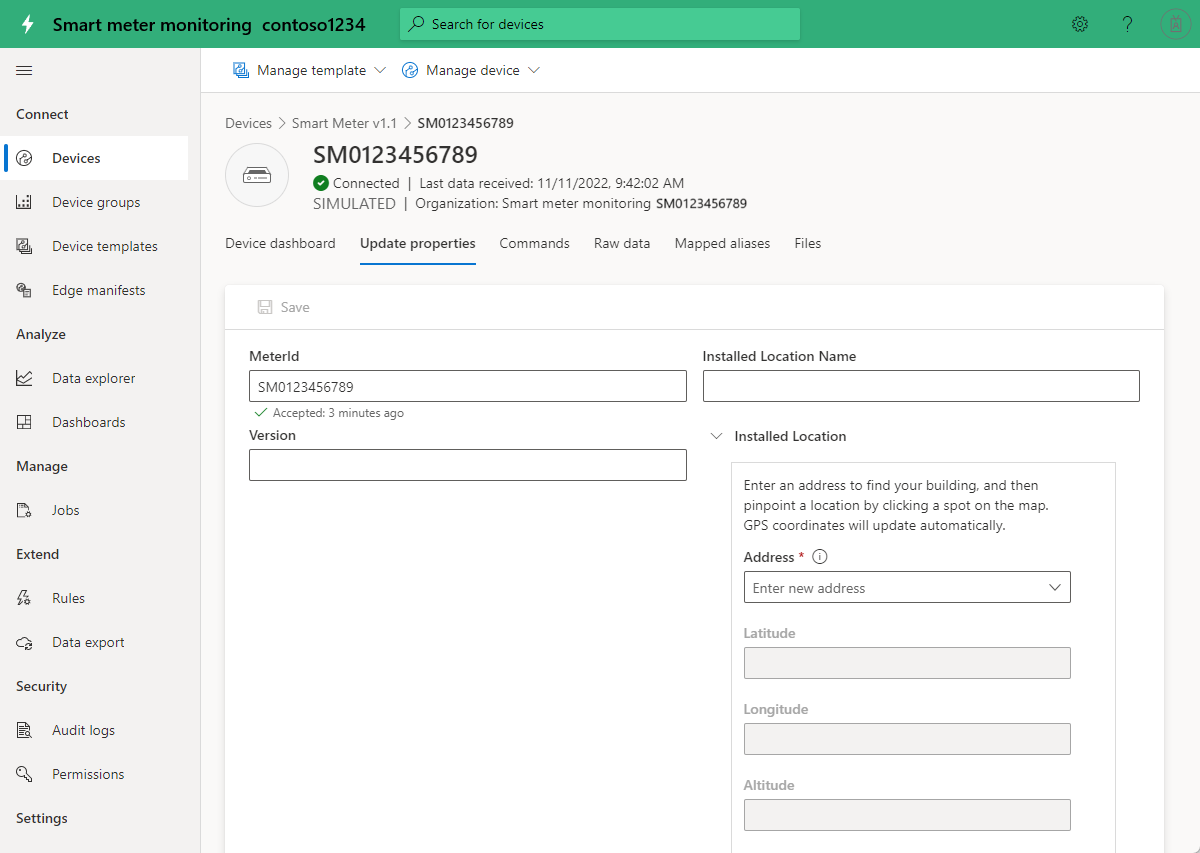

Schermopname van de eigenschappen van een apparaat met slimme meters.

Apparaatsjabloon

Selecteer Apparaatsjablonen in het linkermenu om het model van de slimme meter weer te geven. Het model heeft een vooraf gedefinieerde interface voor gegevens, eigenschappen, opdrachten en weergaven.

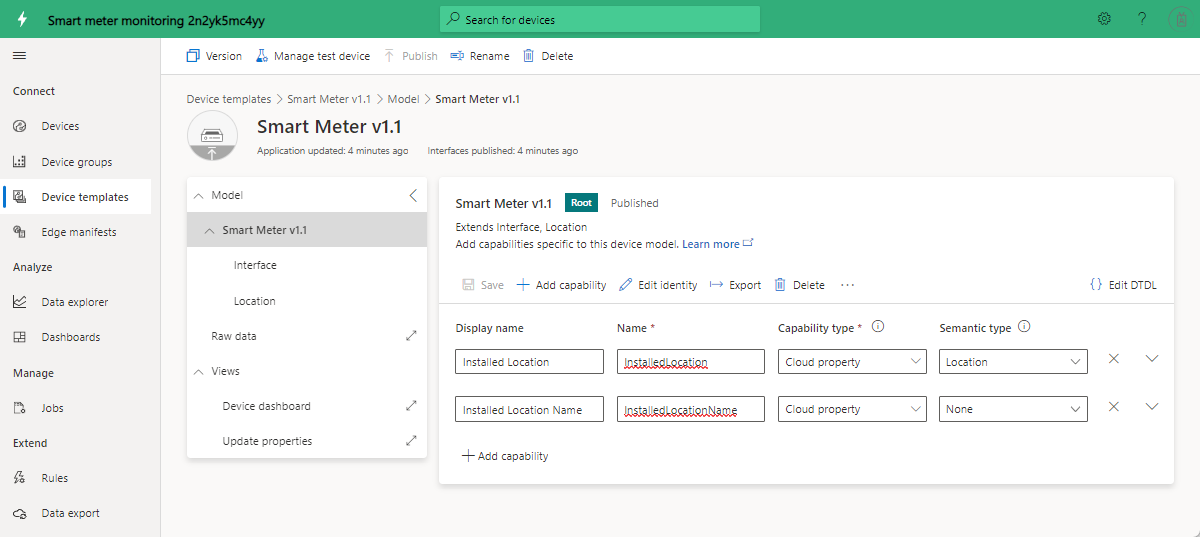

Schermopname van een sjabloon voor een apparaat met slimme meters.

Uw toepassing aanpassen

Als beheerder kunt u instellingen wijzigen om de gebruikerservaring in uw toepassing aan te passen.

Selecteer Het uiterlijk van de aanpassing>en selecteer vervolgens:

  • Als u de afbeelding van het mastheadlogo wilt instellen, selecteert u Wijzigen.
  • Als u de afbeelding van het browserpictogram wilt instellen die wordt weergegeven op browsertabbladen, selecteert u Wijzigen.
  • Onder Browserkleuren kunt u de standaardbrowserkleuren vervangen door HTML-hexadecimale kleurcodes toe te voegen. Zie de zelfstudie W3Schools HTML Colors voor meer informatie over kleur notatie voor HEX-waarden.

U kunt de toepassingsafbeelding wijzigen op de pagina Toepassingsbeheer>.

Resources opschonen

Als u niet van plan bent om deze toepassing te blijven gebruiken, kunt u deze verwijderen:

  1. Ga in uw Azure IoT Central-toepassing naar Toepassingsbeheer>.
  2. Selecteer Verwijderen en bevestig vervolgens uw actie.

Volgende stappen

Zelfstudie: Een toepassingssjabloon voor zonnepaneel implementeren en doorlopen
