Pakketsnelheid van interface in en uit bewaken voor netwerkinfrastructuurapparaten

In het domein van netwerkbeheer is het bewaken van de interface-in- en outpakketfrequentie cruciaal voor het garanderen van optimale netwerkprestaties en het oplossen van potentiële problemen. In deze handleiding wordt u begeleid bij de stappen voor het openen en analyseren van deze metrische gegevens voor alle netwerkinfrastructuurapparaten met behulp van Azure Portal.

Stap 1: Toegang tot Azure Portal

Meld u aan bij de Azure-portal.

Stap 2: Kies het resourcetype en het abonnement

  • Zodra u bent aangemeld, komt u terecht op het Dashboard van Azure Portal.

  • Gebruik de zoekbalk boven aan de pagina en typ 'Monitor' en selecteer deze in de zoekresultaten.

  • Zoek en klik op de pagina Monitor op 'Metrische gegevens'.

  • Gebruik op de blade Metrische gegevens de zoekbalk om snel het juiste abonnement te vinden en te selecteren en het resourcetype in te stellen in de vervolgkeuzelijsten boven aan de pagina.

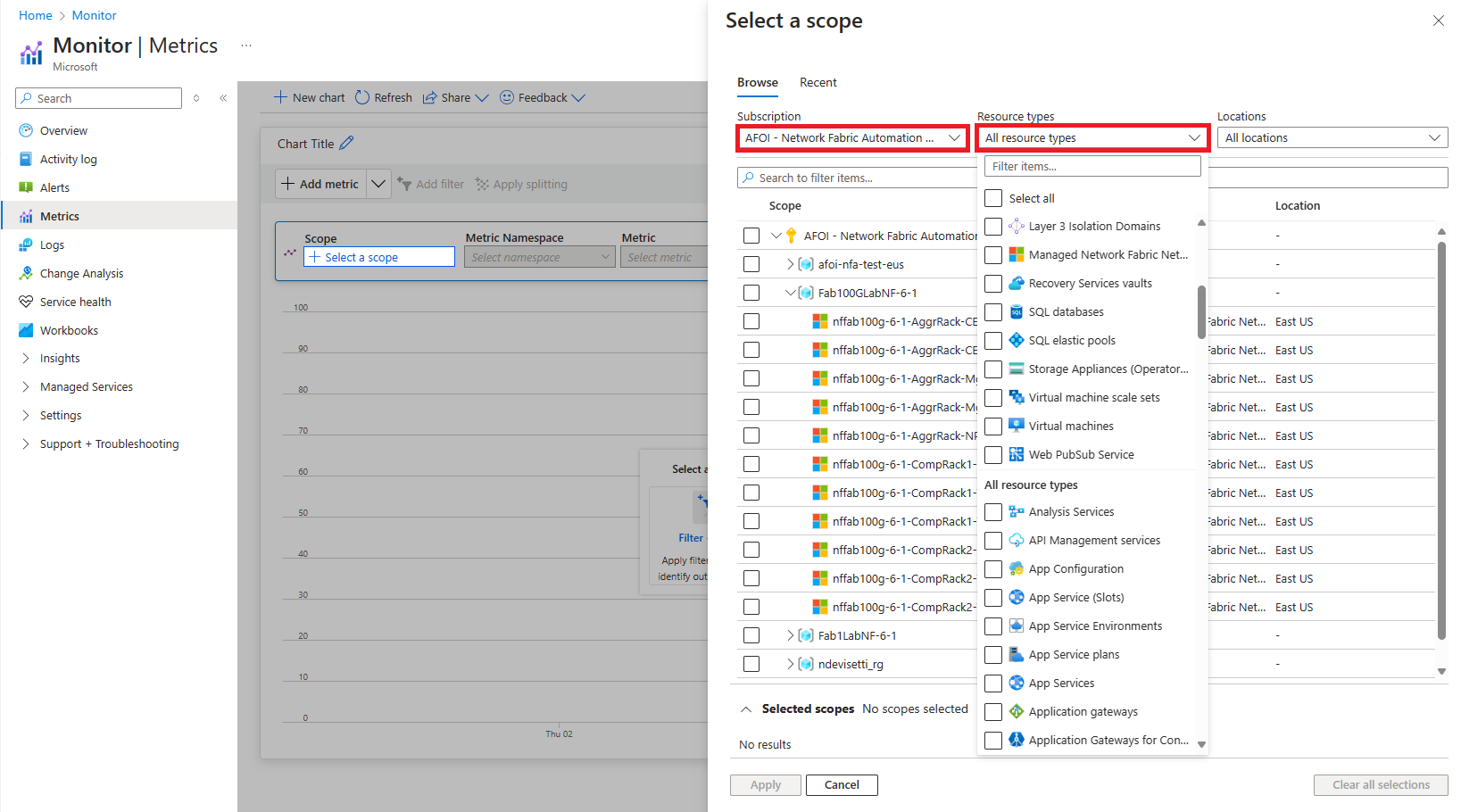

    Schermopname van Azure Portal met het bereik en het resourcetype.

Stap 3: De netwerkinfrastructuurapparaten selecteren

Nadat u uw voorkeursabonnement en resourcetype hebt gekozen, moet u zich richten op het kiezen van het specifieke netwerkinfrastructuurapparaat dat u wilt bewaken. U kunt ook de resourcegroep kiezen om alle netwerkapparaten erin op te nemen.

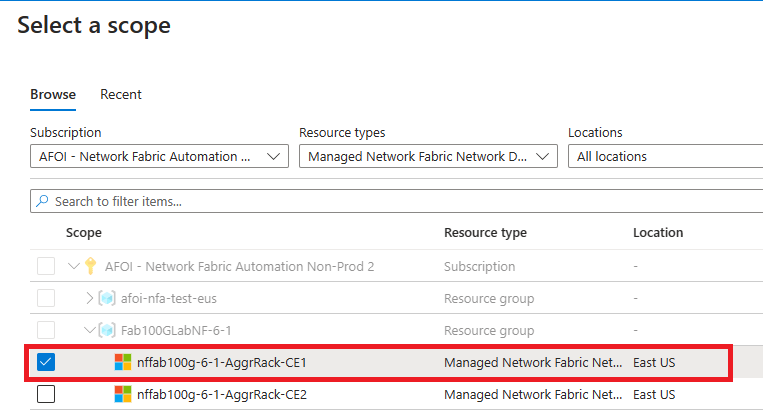

Schermopname van Azure Portal met de lijst met resourcetypen.

Stap 4: De metrische gegevens over in- en uitpakketten weergeven

  • Nadat u het gewenste netwerkinfrastructuurapparaat hebt gezocht, klikt u erop om de bewakingspagina te openen.

  • Navigeer op de bewakingspagina naar het tabblad Metrische gegevens.

  • In de lijst met beschikbare metrische gegevens kunt u de metrische waarde 'In pakketfrequentie' of 'Pakketsnelheid buiten' selecteren, afhankelijk van de waarde die u wilt bewaken.

    Interface In Pkts

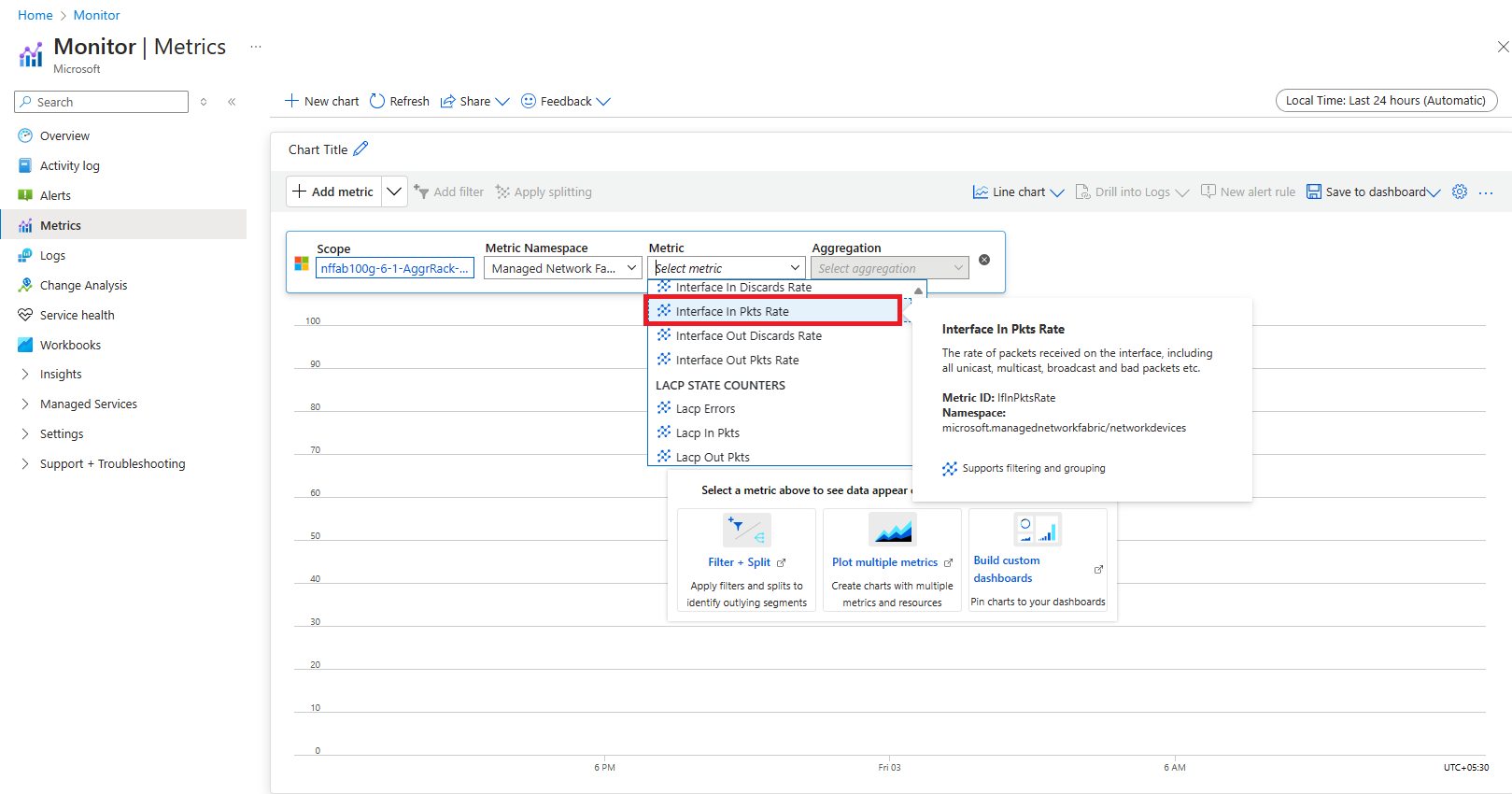

    Schermopname van Azure Portal met de interface in grafiek met metrische pakketsnelheid.

    Interface Out Pkts

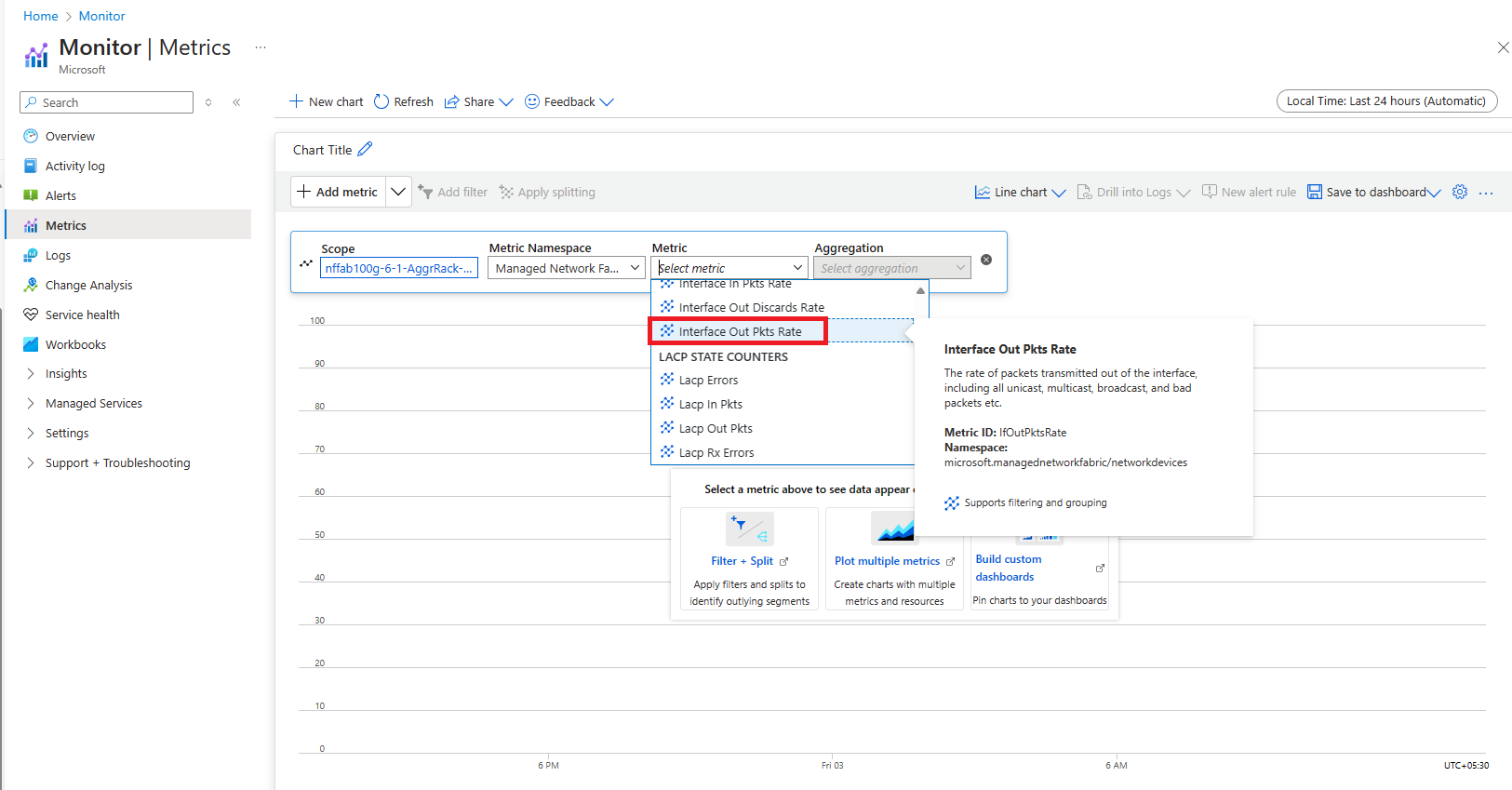

    Schermopname van Azure Portal met de grafiek met metrische gegevens over pakketfrequentie.

  • In de grafiek met metrische gegevens wordt de pakketsnelheid in de loop van de tijd weergegeven, meestal vastgelegd met intervallen van vijf minuten.

  • U kunt het tijdsbereik aanpassen met behulp van de tijdkiezer in de rechterbovenhoek van de grafiek om historische gegevens weer te geven.

Stap 5: De metrische gegevens analyseren

In- en uitpakketten begrijpen:

  • In pakketsnelheid: Deze metrische waarde verwijst naar de snelheid waarmee de netwerkinterface pakketten heeft ontvangen. In wezen meet het de stroom van binnenkomende gegevenspakketten naar het apparaat.

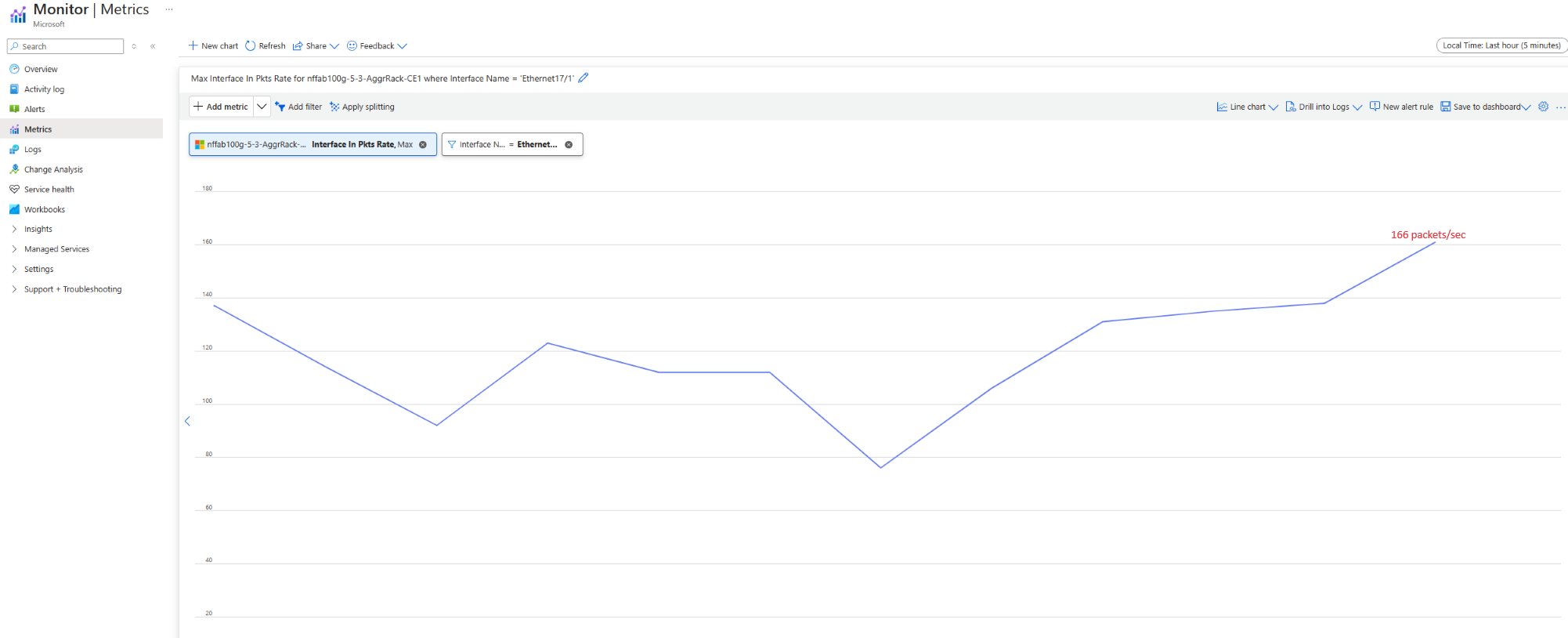

    Schermopname van Azure Portal met de gemiddelde interface in grafiek met metrische pakketsnelheid.

  • Hieronder ziet u de equivalente showopdracht die op het apparaat wordt uitgevoerd om de pakketfrequentie 'In' en 'Uit' van de interface op te halen.

    show int eth17/1

    Ethernet17/1 is up, line protocol is up (connected)
Hardware is Ethernet, address is c4ca.2b69.bcc7
Description: "AR-CE1:Et17/1 to CR1-TOR1-Port31"
Internet address is 10.100.12.1/31
Broadcast address is 255.255.255.255
IPv6 link-local address is fe80::c6ca:2bff:fe69:bcc7/64
IPv6 global unicast address(es):
  fda0:d59c:df06:c::1, subnet is fda0:d59c:df06:c::/127
IP MTU 9214 bytes, Ethernet MRU 10240 bytes, BW 100000000 kbit
Full-duplex, 100Gb/s, auto negotiation: off, uni-link: disabled
Up 39 days, 14 hours, 26 minutes, 33 seconds
Loopback Mode : None
2 link status changes since last clear
Last clearing of "show interface" counters 39 days, 14:39:49 ago
5 minutes input rate 1.62 Mbps (0.0% with framing overhead), **166 packets/sec**
5 minutes output rate 215 kbps (0.0% with framing overhead), 86 packets/sec
   453326486 packets input, 522128942184 bytes
   Received 18 broadcasts, 119342 multicast
   0 runts, 0 giants
   0 input errors, 0 CRC, 0 alignment, 0 symbol, 0 input discards
   0 PAUSE input
   239392039 packets output, 127348527379 bytes
   Sent 16 broadcasts, 119510 multicast
   0 output errors, 0 collisions
   0 late collision, 0 deferred, 0 output discards
   0 PAUSE output

  • Pakketsnelheid buiten: Omgekeerd heeft de netwerkinterface pakketten verzonden met de snelheid die door deze metrische waarde wordt gemeten. Hiermee wordt de stroom van uitgaande gegevenspakketten van het apparaat naar andere netwerkbestemmingen aangegeven.

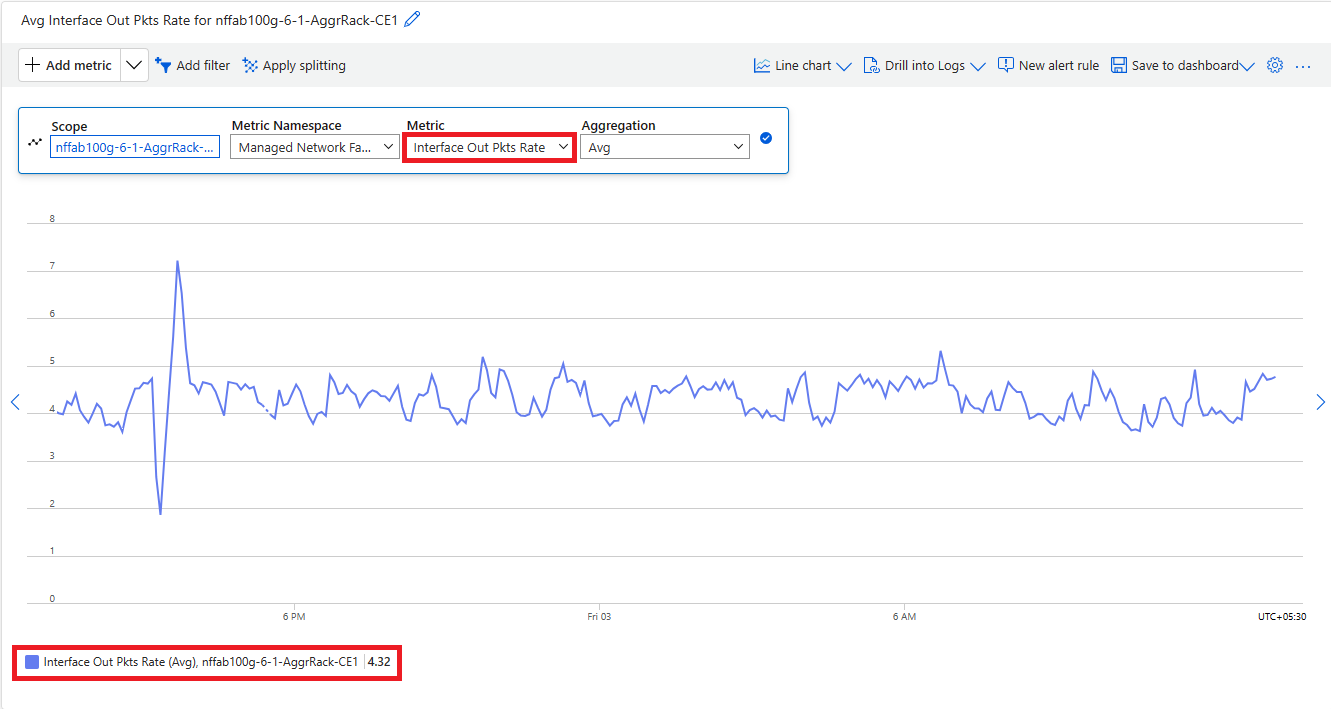

    Schermopname van Azure Portal met de grafiek met metrische gegevens over de gemiddelde interface voor pakketsnelheid.

  • Analyseer de trend van de pakketsnelheid in de loop van de tijd.

  • Zoek naar ongebruikelijke pieken of dips in de grafiek, die mogelijke problemen kunnen aangeven, zoals netwerkcongestie of pakketverlies.

  • Vergelijk de pakketfrequentie in en out pakketfrequentie om de algehele netwerkverkeersstroom te beoordelen.
