Een beheerde schijf implementeren die gebruikmaakt van zone-redundante opslag

In dit artikel wordt beschreven hoe u een schijf implementeert die gebruikmaakt van zone-redundante opslag (ZRS) als redundantieoptie. ZRS repliceert uw beheerde Azure-schijf synchroon in drie Azure-beschikbaarheidszones in de geselecteerde regio. Elke beschikbaarheidszone is een afzonderlijke fysieke locatie met onafhankelijke voeding, koeling en netwerken.

Zie Zone-redundante opslag voor beheerde schijven voor conceptuele informatie over ZRS

Beperkingen

ZRS voor beheerde schijven wordt alleen ondersteund met Premium SSD en Standard SSD beheerde schijven. ZRS voor beheerde schijven wordt niet ondersteund met beheerde Premium SSD v2-schijven. Force loskoppelen (preview) ondersteunt momenteel alleen gegevensschijven.

Regionale beschikbaarheid

ZRS-schijven zijn momenteel beschikbaar in de volgende regio's:

• Zuid-Afrika - noord
• Azië - oost
• Azië - zuidoost
• Australië - oost
• VS (overheid) - Virginia
• Brazilië - zuid
• Canada - midden
• China - noord 3
• Europa - noord
• Europa -west
• Frankrijk - centraal
• Duitsland - west-centraal
• India - centraal
• Israël - centraal
• Italië - noord
• Japan - oost
• Korea - centraal
• Noorwegen - oost
• Polen - centraal
• Qatar - centraal
• Zweden - centraal
• Zwitserland - noord
• VAE - noord
• Verenigd Koninkrijk Zuid
• VS - oost
• VS - oost 2
• VS - zuid-centraal
• VS - west 2
• US - west 3

Azure-portal

Een VIRTUELE machine maken met een ZRS-besturingssysteemschijf

1. Meld u aan bij het Azure-portaal.

2. Navigeer naar virtuele machines en volg het normale proces voor het maken van virtuele machines .

3. Ga door naar het deelvenster Schijven .

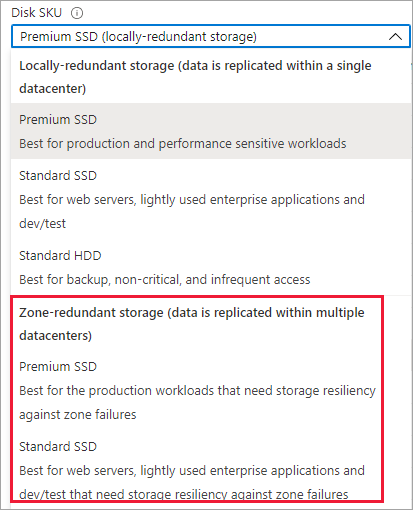

4. Selecteer uw schijf en selecteer een van de ZRS-schijven in de vervolgkeuzelijst.



5. Doorloop de rest van de VM-implementatie, waarbij u de gewenste keuzes maakt.

U hebt nu een VIRTUELE machine geïmplementeerd met een ZRS-besturingssysteemschijf.

Een ZRS-schijf maken

1. Zoek en selecteer schijven in De Azure-portal.

2. Selecteer + Toevoegen om een nieuwe schijf te maken.

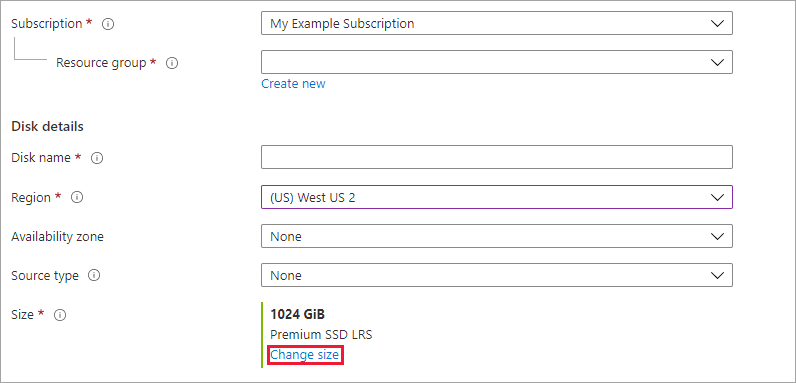

3. Selecteer een ondersteunde regio en beschikbaarheidszone op Geen.

4. Selecteer Grootte wijzigen.



5. Selecteer een van de beschikbare ZRS-schijven en selecteer OK.



6. Ga door met het implementatieproces.

U hebt nu een beheerde schijf gemaakt die gebruikmaakt van ZRS.

Azure-CLI

Een VIRTUELE machine maken met ZRS-schijven

rgName=yourRGName
vmName=yourVMName
location=westus2
vmSize=Standard_DS2_v2
image=UbuntuLTS
osDiskSku=StandardSSD_ZRS
dataDiskSku=Premium_ZRS


az vm create -g $rgName \
-n $vmName \
-l $location \
--image $image \
--size $vmSize \
--generate-ssh-keys \
--data-disk-sizes-gb 128 \
--storage-sku os=$osDiskSku 0=$dataDiskSku

Vm's maken met een gedeelde ZRS-schijf die is gekoppeld aan de VM's in verschillende zones

location=westus2
rgName=yourRGName
vmNamePrefix=yourVMNamePrefix
vmSize=Standard_DS2_v2
image=UbuntuLTS
osDiskSku=StandardSSD_LRS
sharedDiskName=yourSharedDiskName
sharedDataDiskSku=Premium_ZRS


az disk create -g $rgName \
-n $sharedDiskName \
-l $location \
--size-gb 1024 \
--sku $sharedDataDiskSku \
--max-shares 2


sharedDiskId=$(az disk show -g $rgName -n $sharedDiskName --query 'id' -o tsv)

az vm create -g $rgName \
-n $vmNamePrefix"01" \
-l $location \
--image $image \
--size $vmSize \
--generate-ssh-keys \
--zone 1 \
--attach-data-disks $sharedDiskId \
--storage-sku os=$osDiskSku \
--vnet-name $vmNamePrefix"_vnet" \
--subnet $vmNamePrefix"_subnet"

az vm create -g $rgName \
-n $vmNamePrefix"02" \
-l $location \
--image $image \
--size $vmSize \
--generate-ssh-keys \
--zone 2 \
--attach-data-disks $sharedDiskId \
--storage-sku os=$osDiskSku \
--vnet-name $vmNamePrefix"_vnet" \
--subnet $vmNamePrefix"_subnet"

Een virtuele-machineschaalset maken met ZRS-schijven

location=westus2
rgName=yourRGName
vmssName=yourVMSSName
vmSize=Standard_DS3_V2
image=UbuntuLTS
osDiskSku=StandardSSD_ZRS
dataDiskSku=Premium_ZRS

az vmss create -g $rgName \
-n $vmssName \
--encryption-at-host \
--image Ubuntu2204 \
--upgrade-policy automatic \
--generate-ssh-keys \
--data-disk-sizes-gb 128 \
--storage-sku os=$osDiskSku 0=$dataDiskSku

Azure PowerShell

Een VIRTUELE machine maken met ZRS-schijven

$subscriptionId="yourSubscriptionId"
$vmLocalAdminUser = "yourAdminUserName"
$vmLocalAdminSecurePassword = ConvertTo-SecureString "yourVMPassword" -AsPlainText -Force
$location = "westus2"
$rgName = "yourResourceGroupName"
$vmName = "yourVMName"
$vmSize = "Standard_DS2_v2"
$osDiskSku = "StandardSSD_ZRS"
$dataDiskSku = "Premium_ZRS"


Connect-AzAccount

Set-AzContext -Subscription $subscriptionId

$subnet = New-AzVirtualNetworkSubnetConfig -Name $($vmName+"_subnet") `
                                           -AddressPrefix "10.0.0.0/24"

$vnet = New-AzVirtualNetwork -Name $($vmName+"_vnet") `
                             -ResourceGroupName $rgName `
                             -Location $location `
                             -AddressPrefix "10.0.0.0/16" `
                             -Subnet $subnet

$nic = New-AzNetworkInterface -Name $($vmName+"_nic") `
                              -ResourceGroupName $rgName `
                              -Location $location `
                              -SubnetId $vnet.Subnets[0].Id


$vm = New-AzVMConfig -VMName $vmName `
                     -VMSize $vmSize


$credential = New-Object System.Management.Automation.PSCredential ($vmLocalAdminUser, $vmLocalAdminSecurePassword);

$vm = Set-AzVMOperatingSystem -VM $vm `
                              -ComputerName $vmName `
                              -Windows `
                              -Credential $credential

$vm = Add-AzVMNetworkInterface -VM $vm -Id $NIC.Id

$vm = Set-AzVMSourceImage -VM $vm `
                          -PublisherName 'MicrosoftWindowsServer' `
                          -Offer 'WindowsServer' `
                          -Skus '2012-R2-Datacenter' `
                          -Version latest


$vm = Set-AzVMOSDisk -VM $vm `
                     -Name $($vmName +"_OSDisk") `
                     -CreateOption FromImage `
                     -StorageAccountType $osDiskSku

$vm = Add-AzVMDataDisk -VM $vm `
                       -Name $($vmName +"_DataDisk1") `
                       -DiskSizeInGB 128 `
                       -StorageAccountType $dataDiskSku `
                       -CreateOption Empty -Lun 0

New-AzVM -ResourceGroupName $rgName `
         -Location $location `
         -VM $vm -Verbose

Vm's maken met een gedeelde ZRS-schijf die is gekoppeld aan de VM's in verschillende zones

$location = "westus2"
$rgName = "yourResourceGroupName"
$vmNamePrefix = "yourVMPrefix"
$vmSize = "Standard_DS2_v2"
$sharedDiskName = "yourSharedDiskName"
$sharedDataDiskSku = "Premium_ZRS"
$vmLocalAdminUser = "yourVMAdminUserName"
$vmLocalAdminSecurePassword = ConvertTo-SecureString "yourPassword" -AsPlainText -Force


$datadiskconfig = New-AzDiskConfig -Location $location `
                                   -DiskSizeGB 1024 `
                                   -AccountType $sharedDataDiskSku `
                                   -CreateOption Empty `
                                   -MaxSharesCount 2 `

$sharedDisk=New-AzDisk -ResourceGroupName $rgName `
            -DiskName $sharedDiskName `
            -Disk $datadiskconfig

$credential = New-Object System.Management.Automation.PSCredential ($vmLocalAdminUser, $vmLocalAdminSecurePassword);

$vm1 = New-AzVm `
        -ResourceGroupName $rgName `
        -Name $($vmNamePrefix+"01") `
        -Zone 1 `
        -Location $location `
        -Size $vmSize `
        -VirtualNetworkName $($vmNamePrefix+"_vnet") `
        -SubnetName $($vmNamePrefix+"_subnet") `
        -SecurityGroupName $($vmNamePrefix+"01_sg") `
        -PublicIpAddressName $($vmNamePrefix+"01_ip") `
        -Credential $credential


$vm1 = Add-AzVMDataDisk -VM $vm1 -Name $sharedDiskName -CreateOption Attach -ManagedDiskId $sharedDisk.Id -Lun 0

update-AzVm -VM $vm1 -ResourceGroupName $rgName

$vm2 =  New-AzVm `
        -ResourceGroupName $rgName `
        -Name $($vmNamePrefix+"02") `
        -Zone 2 `
        -Location $location `
        -Size $vmSize `
        -VirtualNetworkName $($vmNamePrefix+"_vnet") `
        -SubnetName ($vmNamePrefix+"_subnet") `
        -SecurityGroupName $($vmNamePrefix+"02_sg") `
        -PublicIpAddressName $($vmNamePrefix+"02_ip") `
        -Credential $credential `
        -OpenPorts 80,3389


$vm2 = Add-AzVMDataDisk -VM $vm1 -Name $sharedDiskName -CreateOption Attach -ManagedDiskId $sharedDisk.Id -Lun 0

update-AzVm -VM $vm1 -ResourceGroupName $rgName

Een virtuele-machineschaalset maken met ZRS-schijven

$vmLocalAdminUser = "yourLocalAdminUser"
$vmLocalAdminSecurePassword = ConvertTo-SecureString "yourVMPassword" -AsPlainText -Force
$location = "westus2"
$rgName = "yourResourceGroupName"
$vmScaleSetName = "yourScaleSetName"
$vmSize = "Standard_DS3_v2"
$osDiskSku = "StandardSSD_ZRS"
$dataDiskSku = "Premium_ZRS"


$subnet = New-AzVirtualNetworkSubnetConfig -Name $($vmScaleSetName+"_subnet") `
                                                 -AddressPrefix "10.0.0.0/24"

$vnet = New-AzVirtualNetwork -Name $($vmScaleSetName+"_vnet") `
                             -ResourceGroupName $rgName `
                             -Location $location `
                             -AddressPrefix "10.0.0.0/16" `
                             -Subnet $subnet

$ipConfig = New-AzVmssIpConfig -Name "myIPConfig" `
                               -SubnetId $vnet.Subnets[0].Id


$vmss = New-AzVmssConfig -Location $location `
                         -SkuCapacity 2 `
                         -SkuName $vmSize `
                         -UpgradePolicyMode 'Automatic'

$vmss = Add-AzVmssNetworkInterfaceConfiguration -Name "myVMSSNetworkConfig" `
                                                -VirtualMachineScaleSet $vmss `
                                                -Primary $true `
                                                -IpConfiguration $ipConfig

$vmss = Set-AzVmssStorageProfile $vmss -OsDiskCreateOption "FromImage" `
                                       -ImageReferenceOffer 'WindowsServer' `
                                       -ImageReferenceSku '2012-R2-Datacenter' `
                                       -ImageReferenceVersion latest `
                                       -ImageReferencePublisher 'MicrosoftWindowsServer' `
                                       -ManagedDisk $osDiskSku

$vmss = Set-AzVmssOsProfile $vmss -ComputerNamePrefix $vmScaleSetName `
                                  -AdminUsername $vmLocalAdminUser `
                                  -AdminPassword $vmLocalAdminSecurePassword

$vmss = Add-AzVmssDataDisk -VirtualMachineScaleSet $vmss `
                           -CreateOption Empty `
                           -Lun 1 `
                           -DiskSizeGB 128 `
                           -StorageAccountType $dataDiskSku

New-AzVmss -VirtualMachineScaleSet $vmss `
           -ResourceGroupName $rgName `
           -VMScaleSetName $vmScaleSetName

Resource Manager-sjabloon

Gebruik de 2020-12-01 API met uw Azure Resource Manager-sjabloon om een ZRS-schijf te maken.

Vereisten

U moet de functie voor uw abonnement inschakelen. Gebruik de volgende stappen om de functie voor uw abonnement in te schakelen:

1. Voer de volgende opdracht uit om de functie voor uw abonnement te registreren

    Register-AzProviderFeature -FeatureName "SsdZrsManagedDisks" -ProviderNamespace "Microsoft.Compute"


2. Controleer of de registratiestatus is geregistreerd (dit kan enkele minuten duren) met behulp van de volgende opdracht voordat u de functie probeert.

    Get-AzProviderFeature -FeatureName "SsdZrsManagedDisks" -ProviderNamespace "Microsoft.Compute"


Een VIRTUELE machine maken met ZRS-schijven

$vmName = "yourVMName"
$adminUsername = "yourAdminUsername"
$adminPassword = ConvertTo-SecureString "yourAdminPassword" -AsPlainText -Force
$osDiskType = "StandardSSD_ZRS"
$dataDiskType = "Premium_ZRS"
$region = "eastus2euap"
$resourceGroupName = "yourResourceGroupName"

New-AzResourceGroup -Name $resourceGroupName -Location $region
New-AzResourceGroupDeployment -ResourceGroupName $resourceGroupName `
-TemplateUri "https://raw.githubusercontent.com/Azure-Samples/managed-disks-powershell-getting-started/master/ZRSDisks/CreateVMWithZRSDataDisks.json" `
-resourceName $vmName `
-adminUsername $adminUsername `
-adminPassword $adminPassword `
-region $region `
-osDiskType $osDiskType `
-dataDiskType $dataDiskType

Vm's maken met een gedeelde ZRS-schijf die is gekoppeld aan de VM's in verschillende zones

$vmNamePrefix = "yourVMNamePrefix"
$adminUsername = "yourAdminUserName"
$adminPassword = ConvertTo-SecureString "yourAdminPassword" -AsPlainText -Force
$osDiskType = "StandardSSD_LRS"
$sharedDataDiskType = "Premium_ZRS"
$region = "eastus2euap"
$resourceGroupName = "zrstesting1"

New-AzResourceGroupDeployment -ResourceGroupName $resourceGroupName `
-TemplateUri "https://raw.githubusercontent.com/Azure-Samples/managed-disks-powershell-getting-started/master/ZRSDisks/CreateVMsWithASharedDisk.json" `
-vmNamePrefix $vmNamePrefix `
-adminUsername $adminUsername `
-adminPassword $adminPassword `
-region $region `
-osDiskType $osDiskType `
-dataDiskType $sharedDataDiskType

Een virtuele-machineschaalset maken met ZRS-schijven

$vmssName="yourVMSSName"
$adminUsername="yourAdminName"
$adminPassword=ConvertTo-SecureString "yourAdminPassword" -AsPlainText -Force
$region="eastus2euap"
$osDiskType="StandardSSD_LRS"
$dataDiskType="Premium_ZRS"

New-AzResourceGroupDeployment -ResourceGroupName zrstesting `
-TemplateUri "https://raw.githubusercontent.com/Azure-Samples/managed-disks-powershell-getting-started/master/ZRSDisks/CreateVMSSWithZRSDisks.json" `
-vmssName "yourVMSSName" `
-adminUsername "yourAdminName" `
-adminPassword $password `
-region "eastus2euap" `
-osDiskType "StandardSSD_LRS" `
-dataDiskType "Premium_ZRS" `

Volgende stappen

• Bekijk meer Azure Resource Manager-sjablonen voor het maken van een VIRTUELE machine met ZRS-schijven.
