Een directe verbinding tussen Azure- en Oracle-cloudinfrastructuur instellen

Van toepassing op: ✔️ Virtuele Linux-machines

Om een geïntegreerde multi-cloud ervaring te creëren, bieden Microsoft en Oracle directe verbinding tussen Azure en Oracle Cloud Infrastructure (OCI) via ExpressRoute en FastConnect. Via de ExpressRoute- en FastConnect-interconnectie kunt u te maken hebben met lage latentie, hoge doorvoer, privé-directe connectiviteit tussen de twee clouds.

Belangrijk

Oracle heeft deze toepassingen gecertificeerd om te worden uitgevoerd in Azure wanneer u de Interconnect-oplossing van Azure/Oracle Cloud gebruikt:

• E-Business Suite
• JD Edwards EnterpriseOne
• PeopleSoft
• Oracle Retail-toepassingen
• Oracle Hyperion Financial Management

In de volgende afbeelding ziet u een overzicht op hoog niveau van de interconnectie:

Diagram toont een cloudoverkoepelende netwerkverbinding die gebruikmaakt van FastConnect en ExpressRoute.

Notitie

De ExpressRoute-verbinding, zoals te zien is in het diagram, is een standaard ExpressRoute-circuit en ondersteunt alle functionaliteit, zoals Global Reach.

Vereisten

• Als u verbinding wilt maken tussen Azure en OCI, moet u een actief Azure-abonnement en een actieve OCI-tenancy hebben.

• Connectiviteit is alleen mogelijk wanneer een Azure ExpressRoute-peeringlocatie zich in nabijheid bevindt of zich op dezelfde peeringlocatie bevindt als de OCI FastConnect. Zie Beschikbaarheid van regio's.

Directe connectiviteit tussen ExpressRoute en FastConnect configureren

Maak een standaard ExpressRoute-circuit in uw Azure-abonnement onder een resourcegroep. Voor meer informatie zie Een ExpressRoute-circuit maken en wijzigen.

1. In de Azure-portal voert u ExpressRoute in de zoekbalk in en selecteer ExpressRoute-circuiten.

2. Onder Express Route-circuits, selecteer Maken.

3. Selecteer uw abonnement, voer een resourcegroep in of maak deze en voer een naam in voor uw ExpressRoute. Selecteer Volgende: Configuratie om door te gaan.

4. Selecteer Oracle Cloud FastConnect als serviceprovider en kies uw locatie voor peering.

5. Een Azure ExpressRoute-circuit biedt gedetailleerde bandbreedteopties. FastConnect ondersteunt 1, 2, 5 of 10 Gbps. Kies voor Bandbreedte een van deze overeenkomende bandbreedteopties.

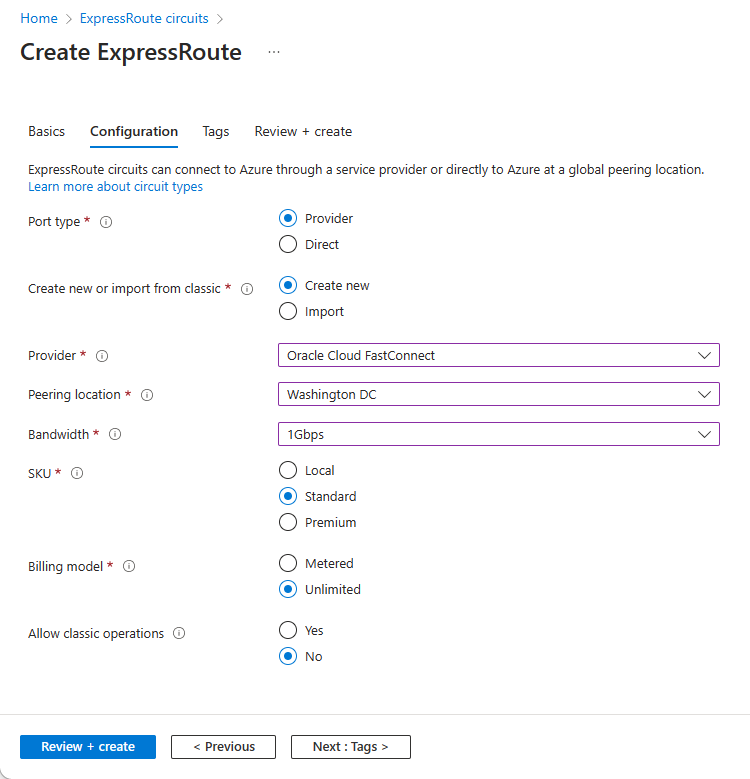

   Schermopname van het dialoogvenster ExpressRoute-circuit maken.

6. Klik op Beoordelen + maken om uw ExpressRoute te maken.

Nadat u uw ExpressRoute hebt gemaakt, configureert u directe connectiviteit tussen ExpressRoute en FastConnect.

1. Ga naar uw nieuwe ExpressRoute en zoek de Servicekey. U moet de sleutel opgeven tijdens het configureren van uw FastConnect-circuit.

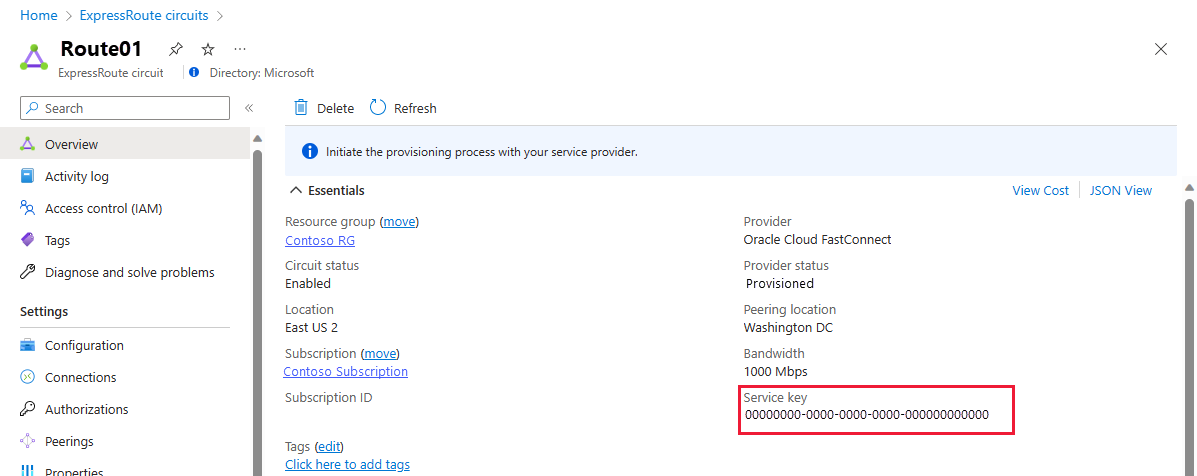

   Schermopname van het Oracle ExpressRoute-circuit met Servicekey.

   Belangrijk

   U wordt gefactureerd voor ExpressRoute-kosten zodra het ExpressRoute-circuit is ingericht, zelfs als de providerstatus nog niet is geprovisioneerd.

2. Maak twee privé-IP-adresruimten van /30 elk. Zorg ervoor dat de spaties niet overlappen met uw virtuele Azure-netwerk of IP-adresruimte voor het virtuele OCI-cloudnetwerk. De eerste IP-adresruimte is de primaire adresruimte en de tweede IP-adresruimte is de secundaire adresruimte. U hebt deze adressen nodig wanneer u uw FastConnect-circuit configureert.

3. Een dynamische routeringsgateway (DRG) maken. U hebt deze gateway nodig wanneer u uw FastConnect-circuit maakt. Zie Dynamische routeringsgateway voor meer informatie.

4. Maak een FastConnect-circuit onder uw Oracle-tenant. Voor meer informatie, zie Toegang tot Microsoft Azure.

   1. Onder FastConnect-configuratie selecteer Microsoft Azure: ExpressRoute als de provider.
   2. Selecteer de gateway voor dynamische routering die u in de vorige stap hebt ingericht.
   3. Selecteer de bandbreedte die moet worden ingericht. Voor optimale prestaties moet de bandbreedte overeenkomen met de bandbreedte die is geselecteerd bij het maken van het ExpressRoute-circuit.
   4. Plak de ExpressRoute-servicesleutel in Provider Service Key.
   5. Gebruik de eerste /30 privé-IP-adresruimte die in een vorige stap is gereserveerd voor het primaire BGP-IP-adres en de tweede privé-IP-adresruimte voor het secundaire BGP-IP-adres.
   6. Wijs het eerste bruikbare adres van de twee reeksen toe voor het Oracle BGP IP-adres (primair en secundair) en het tweede adres voor het BGP IP-adres van de klant vanuit FastConnect-perspectief. Het eerste bruikbare IP-adres is het tweede binnen de /30 adresruimte. Microsoft behoudt zich het eerste IP-adres voor.
   7. Selecteer Maken.

5. Voltooi het koppelen van fastConnect aan het virtuele cloudnetwerk onder uw Oracle-tenant met dynamische routeringsgateway, met behulp van routetabel.

6. Navigeer naar Azure en zorg ervoor dat de providerstatus voor uw ExpressRoute-circuit wordt gewijzigd in Ingericht en dat er nu een peering van het type Azure-privé is ingericht. Deze status is een vereiste voor de volgende stap.

   Schermopname toont het Oracle ExpressRoute-circuit met de gemarkeerde status van de ExpressRoute-provider.

7. Selecteer de persoonlijke Azure-peering. U ziet dat de peeringdetails automatisch worden geconfigureerd op basis van de informatie die u hebt ingevoerd bij het instellen van uw FastConnect-circuit.

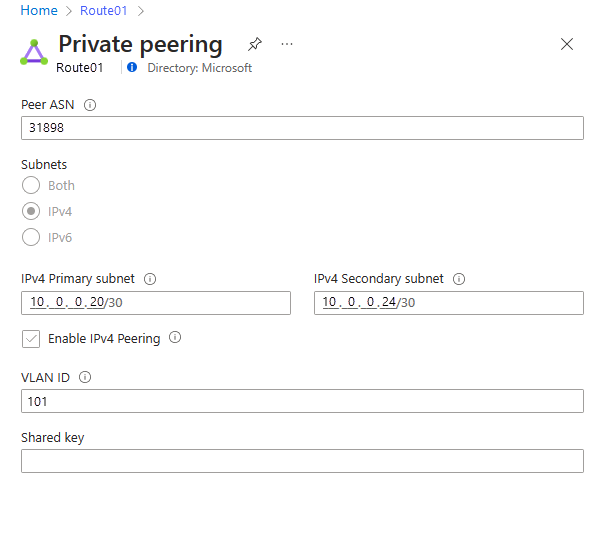

   Schermopname met instellingen voor persoonlijke peering.

Virtueel netwerk verbinden met ExpressRoute

Maak een virtueel netwerk en een virtuele netwerkgateway als u dat nog niet hebt gedaan. Zie Een virtuele netwerkgateway configureren voor ExpressRoute met behulp van Azure Portal voor meer informatie.

Stel de verbinding tussen de gateway van het virtuele netwerk en uw ExpressRoute-circuit in met behulp van het Terraform-script of met behulp van de PowerShell-opdracht om ExpressRoute FastPath te configureren.

Zodra u de netwerkconfiguratie hebt voltooid, kunt u de configuratie verifiëren door ARP-records ophalen en routetabel ophalen te selecteren op de ExpressRoute Private peering-pagina in het Azure-portal.

Automatisering

Microsoft heeft Terraform-scripts gemaakt om geautomatiseerde implementatie van de netwerkverbinding mogelijk te maken. De Terraform-scripts moeten worden geverifieerd met Azure voordat ze worden uitgevoerd, omdat ze voldoende machtigingen nodig hebben voor het Azure-abonnement. Verificatie kan worden uitgevoerd met behulp van een Microsoft Entra-service-principal of met behulp van de Azure CLI. Zie CLI-verificatie voor meer informatie.

Zie Azure-OCI Cloud Inter-Connect voor de Terraform-scripts en gerelateerde documentatie om de inter-connect te implementeren.

Controleren

Door agents op beide clouds te installeren, kunt u Azure Network Performance Monitor gebruiken om de prestaties van het netwerk van begin tot eind te monitoren. Netwerkprestatiemeter helpt u bij het gemakkelijk identificeren van netwerkproblemen en helpt ze te elimineren.

De interconnect-koppeling verwijderen

Als u de interconnect wilt verwijderen, voert u deze stappen uit in de opgegeven volgorde. Als u dit niet doet, zal het resulteren in een mislukt ExpressRoute-circuit.

1. Verwijder de ExpressRoute-verbinding. Verwijder de verbinding door het pictogram Verwijderen te selecteren op de pagina voor uw verbinding. Zie Resources opschonen voor meer informatie.
2. Verwijder Oracle FastConnect uit de Oracle Cloud-console.
3. Zodra het Oracle FastConnect-circuit is verwijderd, kunt u het Azure ExpressRoute-circuit verwijderen.

Het verwijderings- en ontkoppelingsproces is voltooid.

Volgende stappen

• Voor meer informatie over de cross-cloudverbinding tussen OCI en Azure, zie Toegang tot Microsoft Azure.
• Meer informatie over het gebruik van Terraform-scripts voor het implementeren van infrastructuur voor gerichte Oracle-toepassingen via Azure en het configureren van de netwerkconnectie. Zie Azure-OCI Cloud Inter-Connect voor meer informatie.
