Site-naar-site-VPN BGP-routes bewaken met behulp van het BGP-dashboard

Dit artikel helpt u bij het bewaken van BGP-informatie over virtual WAN-site-naar-site-VPN met behulp van het BGP-dashboard. Met behulp van het BGP-dashboard kunt u BGP-peers, geadverteerd routes en geleerde routes bewaken. Het BGP-dashboard is beschikbaar voor site-naar-site-VPN's die zijn geconfigureerd voor het gebruik van BGP. Het BGP-dashboard kan worden geopend op de pagina voor de site die u wilt bewaken.

BGP-dashboard

Met de volgende stappen doorloopt u één manier om naar uw site te navigeren en het BGP-dashboard te openen.

1. Ga naar Azure Portal-> uw Virtual WAN.
2. Klik in uw Virtual WAN in het linkerdeelvenster onder Connectiviteit op VPN-sites. Op de pagina VPN-sites ziet u de sites die zijn verbonden met uw Virtual WAN.
3. Klik op de site die u wilt weergeven.
4. Klik op de pagina voor de site onder Connectiviteit op BGP-dashboard.

BGP-peers

1. Als u de pagina BGP-peers wilt openen, gaat u naar het BGP-dashboard.

2. De pagina BGP-peers is de hoofdweergave die u ziet wanneer u het BGP-dashboard opent.

3. Op de pagina BGP-peers zijn de volgende waarden beschikbaar:

   Weergegeven als	Beschrijving
   Peeradres	Het BGP-adres van de externe verbinding.
   Lokaal adres	Het BGP-adres van de Virtual WAN-hub.
   Gateway-exemplaar	Het exemplaar van de Virtual WAN-hub.
   ASN	Het autonome systeemnummer.
   Status	De status waarin de peer zich momenteel bevindt. Beschikbare statussen: Verbinding maken, Verbonden
   Verbonden duur	De tijdsduur waarop de peer is verbonden. UU:MM:SS
   Routes ontvangen	Het aantal routes dat door de externe site wordt ontvangen.
   Verzonden berichten	Het aantal berichten dat naar de externe site wordt verzonden.
   Ontvangen berichten	Het aantal berichten dat van de externe site is ontvangen.

Geadverteerd routes

De pagina Geadverteerde routes bevat de routes die worden geadverteerd naar externe sites.

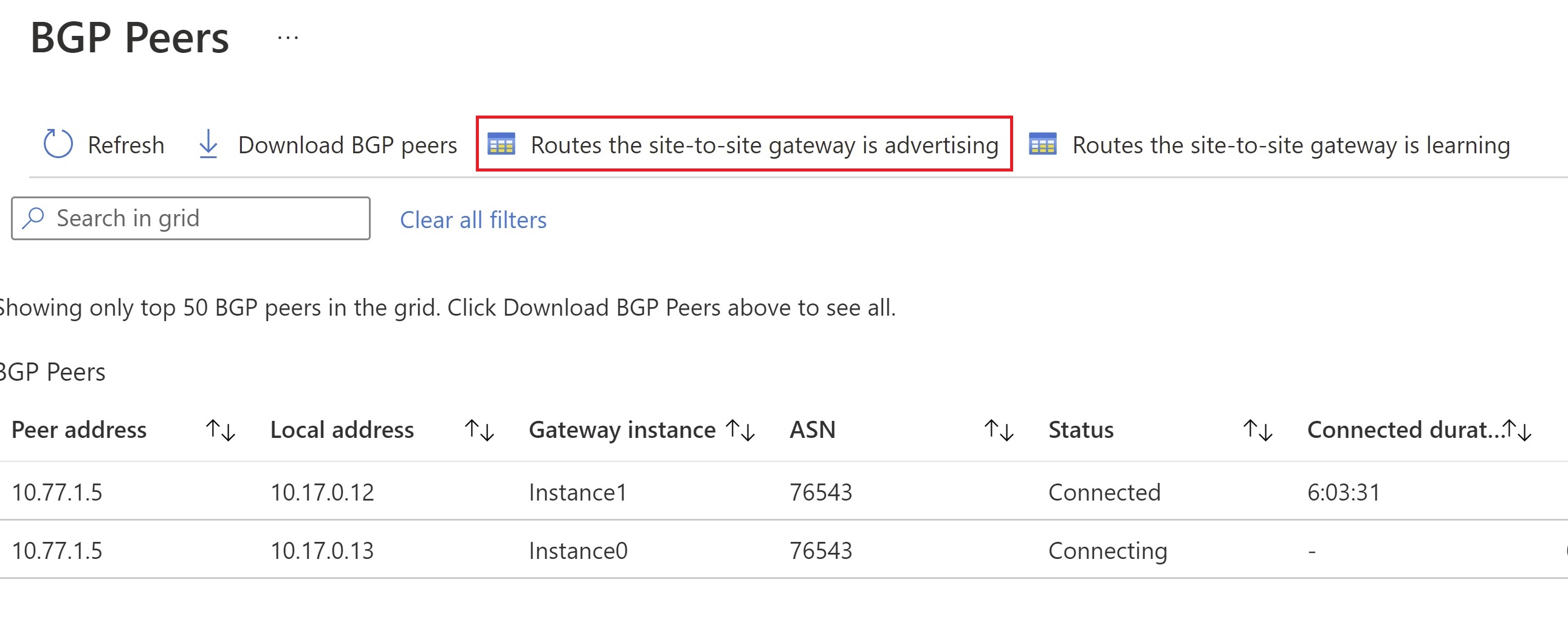

1. Klik op de pagina BGP-peers op Routes waarop de site-naar-site-gateway reclame maakt om de pagina Geadverteerde routes weer te geven.



2. Op de pagina Geadverteerde routes kunt u de top 50 BGP-routes bekijken. Als u alle routes wilt weergeven, klikt u op Geadverteerd routes downloaden.

3. Op de pagina Geadverteerde routes zijn de volgende waarden beschikbaar:

   Weergegeven als	Beschrijving
   Netwerk	Het adresvoorvoegsel dat wordt geadverteerd.
   Naam van koppeling	De naam van de koppeling.
   Lokaal adres	Een BGP-adres van de Virtual WAN-hub.
   Volgende hop	Het adres van de volgende hop voor het voorvoegsel.
   AS-pad	Het kenmerk BGP AS-pad.

Geleerde routes

Op de pagina Geleerde routes ziet u de routes die worden geleerd.

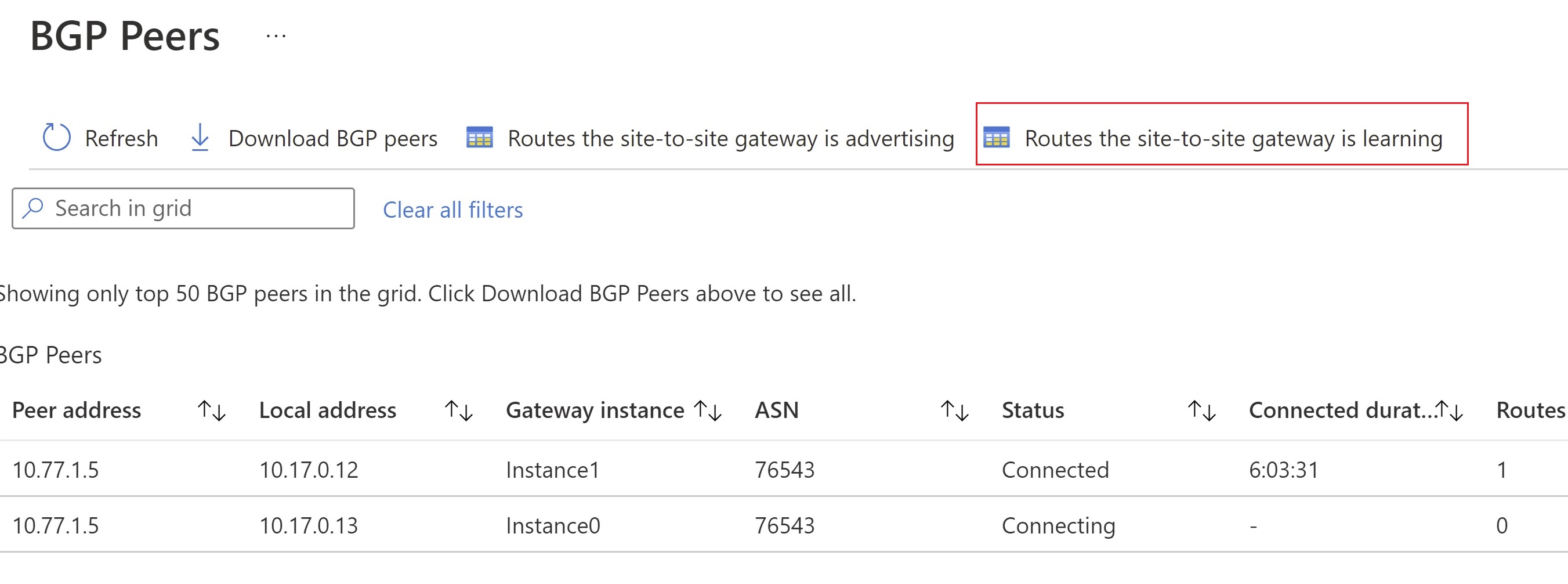

1. Klik op de pagina BGP-peers op Routes waarop de site-naar-site-gateway leert om de pagina Geleerde routes weer te geven.



2. Op de pagina Geleerde routes kunt u de top 50 BGP-routes bekijken. Als u alle routes wilt weergeven, klikt u op Geleerde routes downloaden.

3. Op de pagina Geleerde routes zijn de volgende waarden beschikbaar:

   Weergegeven als	Beschrijving
   Netwerk	Het adresvoorvoegsel dat wordt geadverteerd.
   Naam van koppeling	De naam van de koppeling.
   Lokaal adres	Een BGP-adres van de Virtual WAN-hub.
   Bronpeering	Het adres van de routes wordt geleerd.
   AS-pad	Het kenmerk BGP AS-pad.

Volgende stappen

Zie Bewaking van Azure Virtual WAN voor meer informatie.
