Gastclusters configureren in SDN via VMM

In dit artikel wordt uitgelegd hoe u gastclusters in SDN configureert met System Center Virtual Machine Manager (VMM).

Met de introductie van de netwerkcontroller mogen VM's die zijn verbonden met het virtuele netwerk alleen het IP-adres gebruiken dat door de netwerkcontroller (NC) voor communicatie wordt toegewezen. NC biedt geen ondersteuning voor zwevende IP-adressen, die essentieel zijn voor technologieën zoals Microsoft Failover Clustering.

U kunt deze functie inschakelen door de zwevende IP-functionaliteit te emuleren via de Software Load Balancer (SLB) in SDN.

VMM ondersteunt gastclustering in SDN via een virtueel IP-adres (VIP) van een interne load balancer (ILB). De ILB maakt gebruik van testpoorten die worden gemaakt op de vm's van het gastcluster om het actieve knooppunt te identificeren. Op elk gewenst moment reageert de testpoort van alleen het actieve knooppunt op de ILB en wordt al het verkeer dat naar het VIP wordt omgeleid, doorgestuurd naar het actieve knooppunt.

Voordat u begint

Zorg ervoor dat de volgende vereisten zijn:

Gastclustering wordt beheerd via de SDN NC. Zorg ervoor dat u SDN hebt ingesteld en NC- en SLB-hebt geïmplementeerd.

Procedure: gastclusters configureren

Gebruik de volgende stappen:

  1. Maak een cluster voor uw VM's met behulp van de informatie in dit artikel.

    Notitie

    Voor het cluster moet een ProbePort-parameter zijn ingesteld op een poort van uw keuze. Deze poort is vereist tijdens het configureren van de VIP-sjabloon in de volgende stap. Noteer het gereserveerde IP-adres dat u voor dit cluster gebruikt. Dit IP-adres is later vereist tijdens het maken van een VIP met behulp van de VIP-sjabloon.

  2. Maak een VIP-sjabloon. Klik in de VMM-console >Fabric>Networking>VIP-sjablonenmet de rechtermuisknop en selecteer VIP-sjabloon toevoegen.

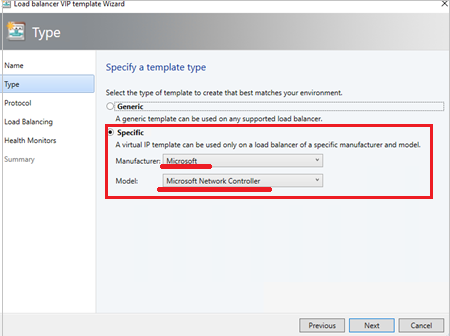

    • Selecteer in Type, onder Geef een sjabloontypeop, Specifiek. Selecteer Microsoft in de vervolgkeuzelijst Fabrikant en Microsoft-netwerkcontroller in de vervolgkeuzelijst Model.

    • Selecteer Volgende. schermopname van de netwerkcontroller.

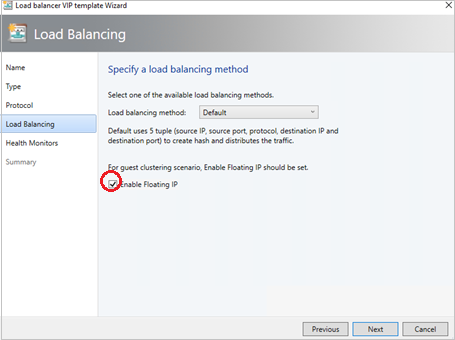

    • Selecteer in Loadbalancinghet selectievakje Inschakelen Zwevend IP. Schermopname van zwevend IP-adres.

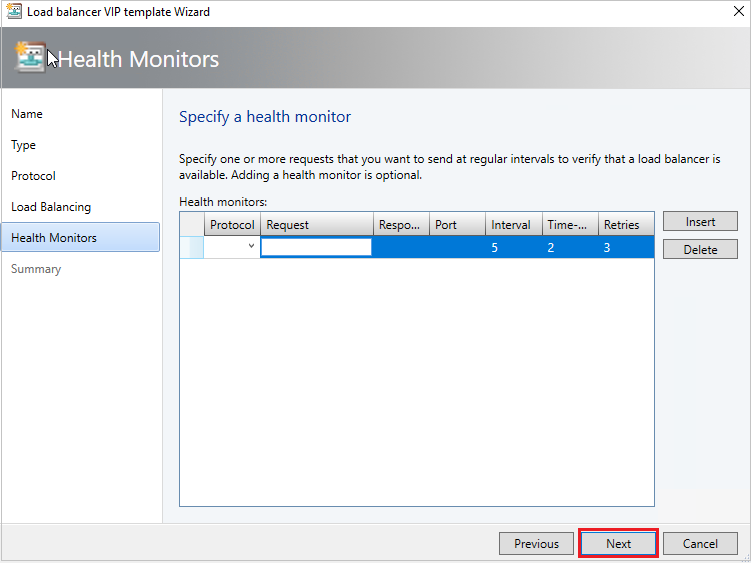

    • Voeg in Health Monitorde probe toe die zou worden gebruikt op de VM's van het gastcluster. Hier moet u dezelfde poort toevoegen die is geconfigureerd tijdens het clusteren van de hosts in de vorige stap. Schermopname van de statuscontrole.

  3. Maak met Behulp van PowerShell een VIP met behulp van de VIP-sjabloon.

    Notitie

    Zoals aan het begin van dit artikel is uitgelegd, wordt een VIP van een interne load balancer geïmplementeerd ter ondersteuning van gastclustering. Hieronder vindt u het PowerShell-script voor het maken van een VIP vanaf de VIP-sjabloon om intern netwerkverkeer te balanceren.

    Gebruik het voorbeeldscript hier om een VIP te maken en de belasting van het interne netwerk te verdelen. Wijzig de parameters zoals vereist, op basis van de volgende details:

    • LBServiceName : naam van de netwerkcontrollerservice.
    • VipMemberNames : namen van de VM's in het cluster.
    • VipNetworkName : naam van het tenantnetwerk.
    • VipAddress: het gereserveerde IP-adres van het tenantnetwerk, dat in stap 2 is gebruikt als het IP-adres voor het VM-cluster.
    • VipTemplateName : naam van de VIP-sjabloon die u in stap 3 hierboven hebt gemaakt.
    • VipName – elke vriendelijke naam die u voor de VIP wilt gebruiken.
