Een Windows-containerdumpbestand vastleggen vanaf een Windows-knooppunt in een AKS-cluster

Als een Windows-container mislukt op een Microsoft Azure Kubernetes Service-cluster (AKS), moet u mogelijk het Windows-containerdumpbestand onderzoeken om de hoofdoorzaak te onderzoeken. Dit artikel bevat stappen voor het vastleggen van een Windows-containerdumpbestand vanaf een Windows-knooppunt in een AKS-cluster. Het bevat ook instructies voor het downloaden van het dumpbestand naar uw lokale computer voor verdere analyse.

Vereisten

• Een AKS-cluster. Als u geen AKS-cluster hebt, maakt u er een met behulp van Azure CLI of via de Azure Portal.

• Windows-agentgroepen die zijn gemaakt na 3/13/2024 of een knooppuntinstallatiekopieën die zijn bijgewerkt naar AKS Windows-installatiekopieën 20240316 of een latere versie. U kunt ook controleren of de Versie van WindowsCSEScriptsPackage v0.0.39 of hoger is, die zich op C:\AzureData\CustomDataSetupScript.log de Windows-knooppunten kan bevinden.

Stap 1: metagegevens van aantekeningen toevoegen aan uw implementatie

Koppel een hostmap in de container en voeg de metagegevens van aantekeningen toe om de Windows-container te vragen het dumpbestand op te slaan in een aangewezen map:

metadata:
  ...
  annotations:
    "io.microsoft.container.processdumplocation": "C:\\CrashDumps\\{container_id}"
    "io.microsoft.wcow.processdumptype": "mini"
    "io.microsoft.wcow.processdumpcount": "10"
spec:
  ...
  containers:
  - name: containername
    image: ...
    ...
    volumeMounts:
      - mountPath: C:\CrashDumps
        name: local-dumps
  volumes:
  - name: local-dumps
    hostPath:
      path: C:\k\containerdumps
      type: DirectoryOrCreate

Stap 2: het probleem reproduceren

Implementeer uw implementatie opnieuw en wacht tot de Windows-container mislukt. U kunt gebruiken kubectl describe pod -n [POD-NAMESPACE] [POD-NAME] om te leren welk AKS Windows-knooppunt als host fungeert voor de pod.

Stap 3: verbinding maken met het Windows-knooppunt

Maak een verbinding met het AKS-clusterknooppunt. U verifieert met behulp van een SSH-sleutel (Secure Shell) of het Windows-beheerderswachtwoord in een RDP-verbinding (Remote Desktop Protocol). Voor beide methoden moet u een tussenliggende verbinding maken. Dit komt omdat u momenteel niet rechtstreeks verbinding kunt maken met het AKS Windows-knooppunt. Of u nu verbinding maakt met een knooppunt via SSH of RDP, u moet de gebruikersnaam voor de AKS-knooppunten opgeven. Deze gebruikersnaam is azureuserstandaard .

SSH

Als u een SSH-sleutel hebt, maakt u een SSH-verbinding met het Windows-knooppunt. De SSH-sleutel blijft niet behouden op uw AKS-knooppunten. De SSH-sleutel wordt tijdens een van de volgende acties teruggezet naar wat in eerste instantie op het cluster was geïnstalleerd:

• Opnieuw opstarten
• Versie-upgrade
• Upgrade van knooppuntinstallatiekopieën

RDP

Als u geen SSH-sleutel hebt, maakt u verbinding via RDP en het Windows-beheerderswachtwoord. Als u dit wachtwoord niet hebt voor uw cluster, stelt u het wachtwoord opnieuw in Azure CLI in door de opdracht az aks update uit te voeren. Geef de resourcegroep, clusternaam en het nieuwe wachtwoord op. Met de opdracht worden de clusterdetails weergegeven nadat deze is voltooid:

az aks update \
    --resource-group <myResourceGroup> \
    --name <myAKSCluster> \
    --windows-admin-password "<myNewPassword>"

Gebruik uw Windows-beheerderswachtwoord om verbinding te maken met het knooppunt met behulp van RDP. Voor deze actie moet u een virtuele machine (VM) implementeren die verbinding maakt met hetzelfde subnet waarmee uw cluster verbinding maakt.

Een gegevensstation omleiden naar de RDP-verbinding

Als u de opnamebestanden naar uw computer wilt overbrengen, moet u een harde schijf van uw computer omleiden naar zowel de gemaakte VM als de RDP-verbinding naar het Windows-knooppunt AKS. Met deze omleiding kunt u de opnamebestanden die u later genereert naar uw computer kopiëren.

1. Selecteer op uw computer Start en zoek en selecteer Verbinding met extern bureaublad.

2. Selecteer in het dialoogvenster Verbinding met extern bureaubladde optie Opties weergeven.



3. Selecteer meer op het tabblad Lokale resources.

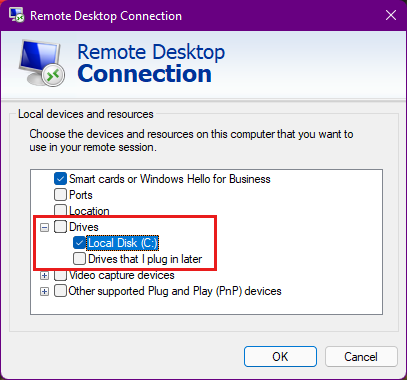

4. Selecteer in een nieuw dialoogvenster Verbinding met extern bureaubladstations om de lijst met stations op uw computer uit te vouwen en selecteer vervolgens het station dat u wilt omleiden.



5. Maak verbinding met de Windows-VM die u eerder hebt ingesteld.

Stap 4: het dumpbestand lokaal overdragen

SSH

Nadat de container is mislukt, identificeert u de helperpod, zodat u het dumpbestand lokaal kunt kopiëren. Open een tweede console en haal een lijst met pods op door de kubectl get pods opdracht als volgt uit te voeren:

kubectl get pods
NAME                                                    READY   STATUS    RESTARTS   AGE
azure-vote-back-6c4dd64bdf-m4nk7                        1/1     Running   2          3d21h
azure-vote-front-85b4df594d-jhpzw                       1/1     Running   2          3d21h
node-debugger-aks-nodepool1-38878740-vmss000000-6ztp6   1/1     Running   0          3m58s

De helperpod heeft het voorvoegsel node-debugger-aks, zoals wordt weergegeven in de derde rij. Vervang de podnaam en voer vervolgens de volgende scp-opdrachten (Secure Copy) uit om de dumpbestanden (.dmp) op te halen die worden opgeslagen wanneer de container uitvalt:

scp -o 'ProxyCommand ssh -p 2022 -W %h:%p azureuser@127.0.0.1' azureuser@10.240.0.97:/C:/k/containerdumps/{container_id}/{application}.dmp .

U kunt de C:\k\containerdumps map weergeven om het volledige pad van de dumpbestanden te vinden nadat de verbinding met het Windows-knooppunt is gemaakt.

RDP

Voer de volgende stappen uit om de TCP-dumpbestanden van het AKS Windows-knooppunt over te dragen naar de jump-VM:

1. Maak verbinding met het AKS Windows-knooppunt.

2. Voer de volgende net use-opdracht uit om de gedeelde resource van de jump-VM toe te wijzen aan een station met de naam Z. Als de gedeelde resource iets anders is dan station C, past u de opdracht aan.

   C:\Users\bookbinder>net use z: \\tsclient\c
   The command completed successfully.


3. Voer de volgende kopieeropdracht uit om de dumpbestanden naar uw jump-VM te kopiëren:

   C:\Users\azureuser>copy C:\k\containerdumps\*\*.dmp z:\


4. Beëindig de verbinding van de jump-VM naar het AKS Windows-knooppunt. De dumpbestanden bevinden zich nu op station C van de jump-VM.

Voer de volgende stappen uit om de dumpbestanden van de jump-VM naar uw computer te kopiëren:

1. Ga in Bestandenverkenner op de jump-VM naar de hoofdmap van station C.
2. Selecteer de *.dmp bestanden.
3. Sleep de .dmp bestanden naar de verbinding met de naam C op <myComputerName>.

De dumpbestanden bevinden zich nu in de hoofdmap van station C op uw computer.
