Implementatiehandleiding voor haptische invoerapparaten

Dit document bevat informatie over de protocol-implementatie voor invoerapparaten met haptische functionaliteit die verbinding maken met een compatibele Windows 11-host. Dit omvat geen richtlijnen voor mechanische beperkingen, elektrische beperkingen of onderdeelselectie voor het genereren van de haptische reactie binnen de hardware van het invoerapparaat.

Ondersteunde apparaatklassen

Windows 11 ondersteunt de volgende klassen invoerapparaten met haptische functionaliteit:

• Haptic Touchpad is een uitbreiding van de touchpad-apparaatklasse in Windows. Deze implementatiehandleiding voegt toe aan de Implementatiehandleiding voor touchpad en richt zich op het implementeren van haptiek in de touchpad-digitalisatiefunctie, dus haptische touchpads moeten voldoen aan de vereisten in de implementatiehandleiding voor touchpads , naast de vereisten die hier zijn opgenomen.

• Haptic Mouse is een uitbreiding van de klasse Mouse Device in Windows. Haptic mice moeten voldoen aan de vereisten in deze documentatie.

Opmerking: Haptic-compatibele peninvoerapparaten zijn een speciale apparaatklasse die niet wordt behandeld in dit document. Zie de Haptic Pen Implementation Guide (Implementatiehandleiding voor Haptic Pen) voor informatie over het implementeren van een penapparaat met haptische feedback.

Implementatie van het Haptics-protocol voor invoerapparaten

Een goed begrip van het HID-protocol is nodig om inzicht te krijgen in de informatie die hier wordt gepresenteerd. Zie de volgende bronnen voor informatie over het HID-protocol:

• Apparaatklassedefinitie voor Human Interface Devices (HID)
• HID-gebruikstabellen

De firmware van haptic-invoerapparaten hoeft alleen de gebruiksgegevens te rapporteren die in dit onderwerp worden beschreven. Windows gebruikt de firmware en zijn eigen HID-stuurprogramma's om het apparaat in te schakelen en Windows-toepassingen toegang te geven tot het apparaat.

Voorbeelddescriptors voor elke ondersteunde apparaatklasse vindt u in de sectie Voorbeeldrapportdescriptors hieronder.

Algemene richtlijnen

De items in deze sectie zijn van toepassing op alle klassen invoer haptische apparaten.

Vereiste HID-verzameling

Functionaliteit met betrekking tot haptiek moet worden opgenomen in een HID SimpleHapticsController-verzameling (Page 0xE, Usage 0x1).

Voor Haptic Touchpad-apparaten moet deze verzameling een onderliggend element zijn van de windows Precision Touchpad-verzameling op het hoogste niveau.

Voor Haptic Mouse-apparaten moet deze verzameling zowel een verzameling op het hoogste niveau zijn als op hetzelfde niveau liggen als de top-level-verzameling van de muis.

Apparaat-geïnitieerde Haptische Feedback

Een haptisch invoerapparaat kan eventueel ondersteuning bieden voor het initiëren van eigen haptische feedback, bijvoorbeeld als reactie op een knop die wordt ingedrukt of vrijgegeven.

Voor haptische touchpads wordt in de sectie "Haptic Touchpad Guidance" hieronder beschreven hoe het apparaat ervoor kan kiezen om SET_FEATURE rapporten te ondersteunen, zodat gebruikers het gedrag ervan kunnen aanpassen wanneer haptische feedback wordt gestart.

Haptische muizen mogen door het apparaat geïnitieerde feedback activeren, maar Windows heeft geen mechanisme om dit gedrag te configureren.

Door Host Geïnitieerde Haptische Terugkoppeling

Een haptic-enabled invoerapparaat kan ondersteuning bieden voor door de host geïnitieerde haptische feedback, die op elk gewenst moment na inventarisatie kan optreden.

Haptic touchpads en muizen kunnen optioneel ondersteuning bieden voor door de host geïnitieerde feedback. Voor haptische touchpads, als door de host geïnitieerde feedback wordt ondersteund, moeten beide SET_FEATURE rapporten voor door het apparaat geïnitieerde feedbackaanpassing ook worden ondersteund.

Ondersteuning voor door de host geïnitieerde haptische feedback vereist twee logische onderliggende verzamelingen van SimpleHapticsController (Pagina 0x0E, Gebruik 0x01). Deze logische verzamelingen moeten onderliggende elementen zijn van de belangrijkste SimpleHapticsController-verzameling voor de apparaatklasse die wordt geïmplementeerd (zoals beschreven in de sectie Vereiste HID-verzameling hierboven) en moeten gescheiden zijn van de verzameling die wordt gebruikt voor het configureren van intensiteit van door het apparaat geïnitieerde haptische feedback voor touchpads. Een van deze logische onderliggende verzamelingen moet een GET_FEATURE rapport definiëren dat door de host wordt gebruikt om een query uit te voeren op ondersteunde golfvormen en hun duur. De andere logische onderliggende verzameling moet een uitvoerrapport definiëren dat door de host wordt gebruikt om haptiek handmatig te activeren.

Het apparaat moet GEEN ondersteuning declareren voor automatisch geactiveerde haptiek en het apparaat mag geen doorlopende golfvormen ondersteunen.

Golfvormen

In de volgende tabel worden de golfvormen gedefinieerd die door de host worden ondersteund voor invoerapparaten met haptische functionaliteit. De golfvormen die door een apparaat worden ondersteund, zijn gekoppeld aan een ordinaal. Het gebruik en de duur van de golfvorm worden aan de host verstrekt via het rapport van de waveform-informatiefunctie (zie hieronder). Bij het activeren van feedback geeft de host het rangtelwoord van de gewenste golfvorm op als de waarde voor het handmatige triggergebruik.

Verplicht en optioneel

Golfvorm	Description	Page	ID-kaart	Verplicht/optioneel
Geen	Geen operatie. Mag geen invloed hebben op de weergavestatus van actieve golfvormen	0x0E	0x1001	Mandatory
Stoppen	Stopt het afspelen van lopende golfvormen	0x0E	0x1002	Mandatory
Zweven	Een lichtpuls die wordt gebruikt om een hovering aan te geven en te signaleren dat er een actie kan komen.	0x0E	0x1008	Mandatory
Botsen	Een zachte puls die wordt gebruikt om botsingen met schermgrenzen of de uiteinden van schuifregelaars en schuifbalken aan te geven	0x0E	0x1012	Mandatory
Align	Een heldere puls die feedback geeft over de uitlijning van objecten bij het slepen, schalen of draaien met hulplijnen of canvasranden.	0x0E	0x1013	Mandatory
Step	Een stevige puls die wordt gebruikt voor het doorlopen van items in schuifregelaars, lijsten of scrubbers	0x0E	0x1014	Mandatory
Groei	Een dynamische puls die beweging, overgangen of intelligente systeemactiviteit overbrengt	0x0E	0x1015	Mandatory
Druk	Het haptische signaal die door het apparaat wordt geactiveerd wanneer wordt vastgesteld dat het ingedrukt is.	0x0E	0x1006	Zie hieronder
Vrijgeven	Het haptische signaal dat door het apparaat wordt geactiveerd wanneer het bepaalt dat het is vrijgegeven.	0x0E	0x1007	Zie hieronder
Success	Sterk haptisch signaal om de gebruiker te waarschuwen dat een actie is geslaagd	0x0E	0x1009	Zie hieronder
Fout	Sterk haptisch signaal om de gebruiker te waarschuwen dat een actie is mislukt of er is een fout opgetreden	0x0E	0x100A	Zie hieronder

De druk en release-golfvormen zijn optioneel, maar als de ene wordt ondersteund, moet de andere ook ondersteund zijn.

De succes- en foutgolfvormen zijn verplicht voor muizen en optioneel voor touchpads.

Verboden

De volgende golfvormen moeten niet worden ondersteund.

Golfvorm	ID-kaart	Opmerkingen
Klik	0x1003	Zou verwarring veroorzaken met de bestaande haptische feedback voor knopdrukken.
Doorlopende buzz	0x1004	Doorlopende golfvormen moeten niet worden ondersteund.
Doorlopende Trilling	0x1005	Doorlopende golfvormen moeten niet worden ondersteund.
Inkt doorlopend	0x100B	Alleen van toepassing op pennen.
Potlood doorlopend	0x100C	Alleen van toepassing op pennen.
Doorlopende markering	0x100D	Alleen van toepassing op pennen.
Beitelmarkering doorlopend	0x100E	Alleen van toepassing op pennen.
Borstel doorlopend	0x100F	Alleen van toepassing op pennen.
Gum doorlopend	0x1010	Alleen van toepassing op pennen.
Sparkle Doorlopend	0x1011	Alleen van toepassing op pennen.

Waveform Information Feature Report

De host zal dit GET_FEATURE-rapport verstrekken wanneer het apparaat wordt geraadpleegd voor zijn ondersteunde golfvormen. Dit functierapport moet een toegewezen rapport-id hebben.

De logische verzameling moet twee onderliggende logische groeperingen hebben, één voor de lijst met golfvormen en één voor de lijst met duur. Deze verzameling moet een gebruiksbereik definiëren op de ordinale pagina (0x0A), waarmee de host golfvormen en de bijbehorende duur kan opvragen die zijn gekoppeld aan elk ordinaal.

Verplicht en optioneel gebruik

Lid	Description	Page	ID-kaart	Verplicht/optioneel
Lijst met golfvormen	Logische verzameling met een geordende lijst haptische golfvormen die door het apparaat worden ondersteund	0x0E	0x10	Mandatory
Duurlijst	Logische verzameling met een geordende lijst van duur voor golfvormen in de Golfvormlijst	0x0E	0x11	Mandatory

Lijst van golfvormen (verplicht)

Deze verzameling biedt de koppeling tussen rangnummers en de bijbehorende golfvormen. Rangtelwoorden 1 en 2 komen impliciet overeen met WAVEFORM_NONE en WAVEFORM_STOP en hoeven niet in de descriptor te worden gedeclareerd. Daarom kan het gebruiksminimum van het gebruiksbereik van de verzameling 3 zijn en moet het gebruikslimiet groot genoeg zijn om ordinalen toe te wijzen aan alle ondersteunde golfvormen.

Als het gebruikslimiet groter is dan het aantal golfvormen dat door het apparaat wordt ondersteund, moet het apparaat WAVEFORM_NONE rapporteren voor de niet-ondersteunde ordinalen.

Het logische bereik van het gebruiksbereik moet alle ondersteunde golfvormgebruiken bevatten. Het fysieke bereik en de eenheden moeten 0 zijn.

Duurlijst (verplicht)

Deze verzameling bevat de duur van de golfvormen die zijn gedefinieerd in de lijst met golfvormen. Het gebruiksminimum en maximum van het gebruiksbereik van de verzameling moeten identiek zijn aan die van de golfvormlijst.

Discrete golfvormen moeten een niet-nulduur hebben. WAVEFORM_NONE en WAVEFORM_STOP moeten, indien opgegeven, een duur van nul hebben.

Het logische minimum van het gebruiksbereik moet nul zijn en het logische maximum moet minstens zo groot zijn als de duur van de langste discrete golfvorm. De host behandelt de logische waarden als milliseconden. Het fysieke bereik moet nul of identiek zijn aan het logische bereik. Als het fysieke bereik en het logische bereik overeenkomen, moeten de eenheden milliseconden zijn.

Rapport voor handmatige triggergegevensuitvoer

De host geeft dit rapport uit bij het activeren van discrete haptische feedback. Dit uitvoerrapport moet een toegewezen rapport-id hebben.

Verplicht en optioneel gebruik

Lid	Description	Page	ID-kaart	Verplicht/optioneel
Handmatige trigger	Golfvorm aansturen door een expliciet commando van de host	0x0E	0x21	Mandatory
Intensiteit	Intensiteit van de feedback	0x0E	0x23	Mandatory
Aantal herhalingen	Aantal keren om de feedback te herhalen na het eerste afspelen	0x0E	0x24	Zie hieronder
Herstartperiode	De tijdsduur die moet worden gewacht voordat de feedback opnieuw wordt geactiveerd bij het herhalen	0x0E	0x25	Zie hieronder
Uitschakeltijd voor golfvorm	Maximale tijd dat de feedback kan worden afgespeeld voordat deze wordt afgekapt	0x0E	0x28	Zie hieronder

Repeat Count, Retrigger Period en Waveform Cutoff Time zijn optioneel, maar als de ene wordt ondersteund, moeten de andere twee ook zijn.

Verboden gebruik

Usage	ID-kaart	Opmerkingen
Trigger voor Automatisch Activeren	0x20	Niet ondersteund door de host.
Automatische activering geassocieerde bediening	0x22	Niet ondersteund door de host.

Handmatige Trigger (Verplicht)

Dit gebruik bevat het rangtelwoord van de golfvorm, zoals gedefinieerd in het rapport met informatie over golfvormen, dat is aangevraagd om door de host te worden afgespeeld. Wanneer een uitvoerrapport met een andere rangtel dan WAVEFORM_NONE naar het apparaat wordt verzonden, moet het onmiddellijk beginnen met het afspelen van de opgegeven golfvorm met de aanvullende eigenschappen die zijn opgenomen in het uitvoerrapport (intensiteit, aantal herhalingen, retriggerperiode, cutoff-tijd, indien ondersteund). Het apparaat mag alleen rekening houden met ordinale identifiers voor discrete golfvormen, WAVEFORM_NONE en WAVEFORM_STOP. Als de ordinal overeenkomt met WAVEFORM_STOP, moet het afspelen van discrete golfvormen worden gestopt. Als het rangtelwoord overeenkomt met WAVEFORM_NONE, moet er geen actie worden uitgevoerd en moet doorlopende haptische feedback blijven spelen.

Het logische bereik moet alle mogelijke rangtelwoorden bevatten, inclusief de impliciete rangtelwoorden 1 (WAVEFORM_NONE) en 2 (WAVEFORM_STOP). Het fysieke bereik en de eenheden moeten 0 zijn.

Intensiteit (verplicht)

Dit gebruik vertegenwoordigt het percentage van de maximale intensiteit dat moet worden toegepast op de aangevraagde golfvorm, met het logische maximum dat de maximale intensiteit vertegenwoordigt en het logische minimum dat helemaal geen feedback vertegenwoordigt.

Het logische minimum moet nul zijn en het logische maximum moet worden geselecteerd op basis van de mogelijkheden van het apparaat, bijvoorbeeld als het apparaat vier intensiteitsniveaus ondersteunt, moet het logische maximum vier zijn. Als het apparaat meer gedetailleerde intensiteit ondersteunt, kan het logische maximum groter zijn, maar mag het niet groter zijn dan 100. Het apparaat moet ten minste vier intensiteitsniveaus ondersteunen, dus het minimale logische maximum is vier. Een intensiteit van nul geeft aan dat er geen feedback moet worden afgespeeld. De host gebruikt deze waarde alleen voor WAVEFORM_STOP.

Het fysieke bereik en de eenheden moeten 0 zijn.

Aantal herhalingen (optioneel)

Dit gebruik geeft het aantal keren aan dat de golfvorm na het eerste afspelen moet worden herhaald. Een waarde van nul geeft aan dat de golfvorm slechts één keer moet worden afgespeeld.

Als dit gebruik wordt ondersteund, moeten de retriggerperiode en de cutofftijd-gebruiken ook worden ondersteund.

Het logische minimum moet nul zijn en het logische maximum moet groter zijn dan nul. Het logische maximum moet worden beperkt tot een kleine waarde (bijvoorbeeld 10). Het fysieke bereik en de eenheden moeten 0 zijn.

Periode opnieuw inrigger (optioneel)

Dit gebruik vertegenwoordigt de duur tussen retriggers van de golfvorm, gemeten vanaf de begintijd van de vorige trigger. Een waarde van nul moet worden geïnterpreteerd als identiek aan de standaardduur voor de golfvorm, dus de retrigger vindt plaats zodra de vorige is voltooid. Waarden die kleiner zijn dan de standaardduur voor de golfvorm, moeten de golfvorm onderbreken en opnieuw opstarten.

Als dit gebruik wordt ondersteund, moeten het aantal herhalingen en het gebruik van afkaptijd ook worden ondersteund.

De host behandelt de logische waarden als milliseconden. Het logische minimum moet nul zijn en het logische maximum moet ten minste 1000 zijn (één seconde). Het fysieke bereik moet nul of identiek zijn aan het logische bereik. Als het fysieke bereik niet nul is, moeten de eenheden milliseconden zijn.

Afkaptijd voor golfvormen (optioneel)

Dit gebruik vertegenwoordigt de maximale tijdsduur dat een enkele trigger kan leiden tot het afspelen, rekening houdend met het aantal herhalingen en de periode voor opnieuw activeren.

Als dit gebruik wordt ondersteund, moeten zowel het aantal herhalingen als het retrigger-gebruik ook worden ondersteund.

De host behandelt de logische waarden als milliseconden. Het logische minimum moet minstens zo groot zijn als de duur van de langste discrete golfvorm, vermenigvuldigd met het logische maximum van het gebruik van het aantal herhalingen plus één. Dit logische minimum vertegenwoordigt de tijdsduur waarin de langste golfvorm wordt geactiveerd met het maximaal ondersteunde aantal herhaalde triggers en zonder vertraging tussen de retriggers. Het logische maximum kan worden beperkt om overmatige haptische feedbackduur voor één aanvraag te voorkomen, naar eigen goeddunken van het apparaat. Het fysieke bereik moet nul of identiek zijn aan het logische bereik. Als het fysieke bereik niet nul is, moeten de eenheden milliseconden zijn.

Richtlijnen voor Haptic Touchpad

De items in deze sectie zijn alleen van toepassing op haptische touchpads.

Apparaat-geïnitieerde Haptische Feedback

Een haptisch aanraakvlak is verantwoordelijk voor het activeren van haptische feedback wanneer wordt vastgesteld dat de knop op het aanraakvlak is ingedrukt of losgelaten. Het kan ervoor kiezen om SET_FEATURE rapporten te ondersteunen zodat gebruikers het gedrag ervan kunnen aanpassen wanneer u dit doet:

• De intensiteit van de haptische feedback
• De kracht die nodig is om een knop in te drukken

Beide functierapporten zijn verplicht als de touchpad ook ondersteuning biedt voor door de host geïnitieerde haptische feedback. Elk rapport moet een unieke rapport-id gebruiken, die niet voor een ander doel is gebruikt.

Tijdens de inventarisatie beoordeelt de host het ondersteunde logische en fysieke bereik van de descriptor en berekent de beschikbare opties voor de gebruikersinterface met instellingen, inclusief de standaardinstellingen. De host geeft de SET_FEATURE uit om de door de gebruiker opgegeven waarde aan het apparaat te communiceren; deze uitgifte kan zich op elk gewenst moment voordoen, maar gebeurt wanneer de instelling wordt gewijzigd, een gebruikersswitch plaatsvindt en wanneer het apparaat wordt geïnventariseerd of opnieuw wordt ingesteld.

Functierapport haptische intensiteit

Dit SET_FEATURE rapport geeft de voorkeur van de gebruiker op voor de intensiteit van de haptische feedback voor knopdrukken en vrijgeven. Deze is niet van toepassing op de intensiteit van door de host geïnitieerde feedback, indien ondersteund door het apparaat. Ter ondersteuning van deze configuratie moet het apparaat een logische onderliggende verzameling SimpleHapticsController (Pagina 0x0E, Gebruik 0x01) definiëren in de verzameling op het hoogste niveau van Windows Precision Touchpad, met daarin het gebruik van haptische intensiteit (pagina 0x0E, gebruik 0x23) als een functierapport met een toegewezen rapport-id. Deze subverzameling mag het gebruik van de automatische trigger (pagina 0x0E, gebruik 0x20) of de handmatige trigger (pagina 0x0E, gebruik 0x21) niet bevatten.

Het logische minimum moet gelijk zijn aan nul. De voorkeur van de gebruiker wordt lineair geschaald naar het logische bereik, waarbij nul aangeeft dat er geen feedback moet worden geactiveerd voor knopdrukken en vrijgeven.

Knopdruk drempelwaarde functie rapport

Dit SET_FEATURE rapport geeft de voorkeur van de gebruiker op voor de hoeveelheid kracht die nodig is om een knop te activeren. Ter ondersteuning van deze configuratie moet het apparaat de knopdrukdrempeldefiniëring (pagina 0x0D, gebruik 0xB0) als een funktierapport met een speciale rapport-ID in de Windows Precision Touchpad-collectie op het hoogste niveau definiëren.

Het logische bereik moet lineair worden toegewezen aan het fysieke waardenbereik en gelijkmatig worden gespomd en gecentreerd rond de standaardwaarde. Bij het verkrijgen van het logische bereik wordt de standaardwaarde berekend met behulp van de volgende formule:

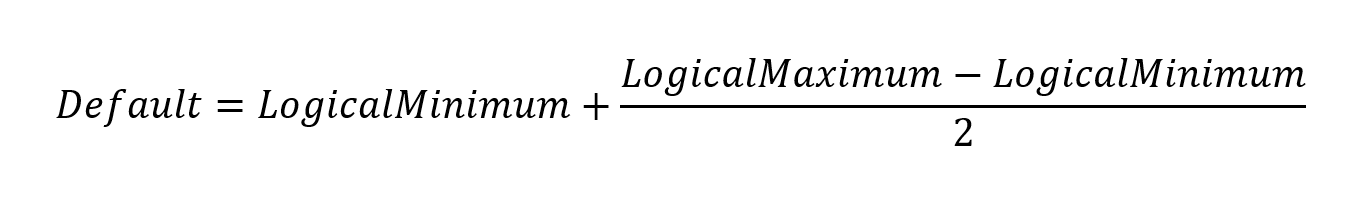

Het logische minimum, de standaardwaarde en het logische maximum komen overeen met drie verschillende niveaus van knopdrukken die beschikbaar zijn voor een gebruiker via de gebruikersinterface van Windows-instellingen (ondersteuning voor respectievelijk 'Laag', 'Gemiddeld' en 'Hoog').

Het aanbevolen fysieke bereik voor knopdrukdrempel is om ten minste het bereik tussen 110g en 190g te dekken, dat overeenkomt met respectievelijk de minimum- en maximumwaarden. Zie Voorbeeldrapportdescriptors voor een voorbeelddescriptor die gebruikmaakt van een fysiek maximum van 190g en fysieke minimum van 110g (dus op basis van de bovenstaande formule is de standaardwaarde 150g).

Voorbeelden van HID-rapportdescriptors

Voorbeeld van Haptic Touchpad Descriptor

De volgende descriptor ondersteunt alle verplichte en optionele gebruiksgegevens. Het declareert ondersteuning voor vijf golfvormen, met de langste duur van 50 ms.

Alle logische bereiken moeten worden bijgewerkt op basis van de ondersteuning door apparaten. Ter ondersteuning van een ander aantal golfvormen:

• Het logische bereik van het handmatige triggergebruik moet worden bijgewerkt
• De gebruiksbereiken en het aantal rapporten voor Waveform List en Duration List moeten worden bijgewerkt

Als u een andere maximale golfvormlengte wilt instellen, moet het volgende logische bereik worden bijgewerkt:

• Retriggerperiode (uitvoer)
• Cutoff-tijd voor golfvormen (uitvoer)
• Duuuroverzicht (functie)

0x05, 0x0D,       // UsagePage(Digitizers[0x000D])
0x09, 0x05,       // UsageId(Touch Pad[0x0005])
0xA1, 0x01,       // Collection(Application)
0x85, 0x40,       //  ReportId(64)
0x05, 0x0D,       //  UsagePage(Digitizers[0x000D])
0x09, 0xB0,       //  UsageId(Button Press Threshold[0x00B0])
0x35, 0x6E,       //  PhysicalMinimum(110)
0x46, 0xBE, 0x00, //  PhysicalMaximum(190)
0x66, 0x01, 0x01, //  Unit('gram', SiLinear, Gram:1)
0x55, 0x00,       //  UnitExponent(1)
0x15, 0x01,       //  LogicalMinimum(1)
0x25, 0x03,       //  LogicalMaximum(3)
0x95, 0x01,       //  ReportCount(1)
0x75, 0x08,       //  ReportSize(8)
0xB1, 0x02,       //  Feature(Data, Variable, Absolute)
0x85, 0x41,       //  ReportId(65)
0x05, 0x0E,       //  UsagePage(Haptics[0x000E])
0x09, 0x01,       //  UsageId(Simple Haptic Controller[0x0001])
0xA1, 0x02,       //  Collection(Logical)
0x05, 0x0E,       //   UsagePage(Haptics[0x000E])
0x09, 0x23,       //   UsageId(Intensity[0x0023])
0x35, 0x00,       //   PhysicalMinimum(0)
0x45, 0x00,       //   PhysicalMaximum(0)
0x65, 0x00,       //   Unit(None)
0x55, 0x00,       //   UnitExponent(1)
0x15, 0x00,       //   LogicalMinimum(0)
0x25, 0x04,       //   LogicalMaximum(4)
0x95, 0x01,       //   ReportCount(1)
0x75, 0x08,       //   ReportSize(8)
0xB1, 0x02,       //   Feature(Data, Variable, Absolute)
0xC0,             //  EndCollection()
0x85, 0x42,       //  ReportId(66)
0x05, 0x0E,       //  UsagePage(Haptics[0x000E])
0x09, 0x01,       //  UsageId(Simple Haptic Controller[0x0001])
0xA1, 0x02,       //  Collection(Logical)
0x05, 0x0E,       //   UsagePage(Haptics[0x000E])
0x09, 0x10,       //   UsageId(Waveform List[0x0010])
0xA1, 0x02,       //   Collection(Logical)
0x05, 0x0A,       //    UsagePage(Ordinal[0x000A])
0x19, 0x03,       //    UsageIdMin(Instance 3[0x0003])
0x29, 0x07,       //    UsageIdMax(Instance 7[0x0007])
0x35, 0x00,       //    PhysicalMinimum(0)
0x45, 0x00,       //    PhysicalMaximum(0)
0x65, 0x00,       //    Unit(None)
0x55, 0x00,       //    UnitExponent(1)
0x16, 0x03, 0x10, //    LogicalMinimum(4,099)
0x26, 0xFF, 0x2F, //    LogicalMaximum(12,287)
0x95, 0x05,       //    ReportCount(5)
0x75, 0x10,       //    ReportSize(16)
0xB1, 0x02,       //    Feature(Data, Variable, Absolute)
0xC0,             //   EndCollection()
0x05, 0x0E,       //   UsagePage(Haptics[0x000E])
0x09, 0x11,       //   UsageId(Duration List[0x0011])
0xA1, 0x02,       //   Collection(Logical)
0x05, 0x0A,       //    UsagePage(Ordinal[0x000A])
0x19, 0x03,       //    UsageIdMin(Instance 3[0x0003])
0x29, 0x07,       //    UsageIdMax(Instance 7[0x0007])
0x35, 0x00,       //    PhysicalMinimum(0)
0x45, 0x32,       //    PhysicalMaximum(50)
0x66, 0x01, 0x10, //    Unit('millisecond', SiLinear, Seconds:1)
0x55, 0x0D,       //    UnitExponent(0.001)
0x15, 0x00,       //    LogicalMinimum(0)
0x25, 0x32,       //    LogicalMaximum(50)
0x95, 0x05,       //    ReportCount(5)
0x75, 0x08,       //    ReportSize(8)
0xB1, 0x02,       //    Feature(Data, Variable, Absolute)
0xC0,             //   EndCollection()
0xC0,             //  EndCollection()
0x85, 0x43,       //  ReportId(67)
0x05, 0x0E,       //  UsagePage(Haptics[0x000E])
0x09, 0x01,       //  UsageId(Simple Haptic Controller[0x0001])
0xA1, 0x02,       //  Collection(Logical)
0x05, 0x0E,       //   UsagePage(Haptics[0x000E])
0x09, 0x21,       //   UsageId(Manual Trigger[0x0021])
0x35, 0x00,       //   PhysicalMinimum(0)
0x45, 0x00,       //   PhysicalMaximum(0)
0x65, 0x00,       //   Unit(None)
0x55, 0x00,       //   UnitExponent(1)
0x15, 0x01,       //   LogicalMinimum(1)
0x25, 0x07,       //   LogicalMaximum(7)
0x95, 0x01,       //   ReportCount(1)
0x75, 0x08,       //   ReportSize(8)
0x91, 0x02,       //   Output(Data, Variable, Absolute)
0x05, 0x0E,       //   UsagePage(Haptics[0x000E])
0x09, 0x23,       //   UsageId(Intensity[0x0023])
0x35, 0x00,       //   PhysicalMinimum(0)
0x45, 0x00,       //   PhysicalMaximum(0)
0x65, 0x00,       //   Unit(None)
0x55, 0x00,       //   UnitExponent(1)
0x15, 0x00,       //   LogicalMinimum(0)
0x25, 0x04,       //   LogicalMaximum(4)
0x95, 0x01,       //   ReportCount(1)
0x75, 0x08,       //   ReportSize(8)
0x91, 0x02,       //   Output(Data, Variable, Absolute)
0x05, 0x0E,       //   UsagePage(Haptics[0x000E])
0x09, 0x24,       //   UsageId(Repeat Count[0x0024])
0x35, 0x00,       //   PhysicalMinimum(0)
0x45, 0x00,       //   PhysicalMaximum(0)
0x65, 0x00,       //   Unit(None)
0x55, 0x00,       //   UnitExponent(1)
0x15, 0x00,       //   LogicalMinimum(0)
0x25, 0x05,       //   LogicalMaximum(5)
0x95, 0x01,       //   ReportCount(1)
0x75, 0x08,       //   ReportSize(8)
0x91, 0x02,       //   Output(Data, Variable, Absolute)
0x05, 0x0E,       //   UsagePage(Haptics[0x000E])
0x09, 0x25,       //   UsageId(Retrigger Period[0x0025])
0x35, 0x00,       //   PhysicalMinimum(0)
0x46, 0xE8, 0x03, //   PhysicalMaximum(1,000)
0x66, 0x01, 0x10, //   Unit('millisecond', SiLinear, Seconds:1)
0x55, 0x0D,       //   UnitExponent(0.001)
0x15, 0x00,       //   LogicalMinimum(0)
0x26, 0xE8, 0x03, //   LogicalMaximum(1,000)
0x95, 0x01,       //   ReportCount(1)
0x75, 0x10,       //   ReportSize(16)
0x91, 0x02,       //   Output(Data, Variable, Absolute)
0x05, 0x0E,       //   UsagePage(Haptics[0x000E])
0x09, 0x28,       //   UsageId(Waveform Cutoff Time[0x0028])
0x36, 0xE8, 0x03, //   PhysicalMinimum(1,000)
0x46, 0x88, 0x13, //   PhysicalMaximum(5,000)
0x66, 0x01, 0x10, //   Unit('millisecond', SiLinear, Seconds:1)
0x55, 0x0D,       //   UnitExponent(0.001)
0x16, 0xE8, 0x03, //   LogicalMinimum(1,000)
0x26, 0x88, 0x13, //   LogicalMaximum(5,000)
0x95, 0x01,       //   ReportCount(1)
0x75, 0x10,       //   ReportSize(16)
0x91, 0x02,       //   Output(Data, Variable, Absolute)
0xC0,             //  EndCollection()
0xC0,             // EndCollection()

De bovenstaande descriptor is gegenereerd via het volgende Waratah-bestand :

[[settings]]
packingInBytes = 1
optimize = false

[[unit]]
name = 'millisecond'
second = [0.001, 1.0]

[[applicationCollection]]
usage = ['Digitizers', 'Touch Pad']

 # Button press threshold feature report
 [[applicationCollection.featureReport]]
 id = 0x40

  [[applicationCollection.featureReport.variableItem]]
  usage = ['Digitizers', 'Button Press Threshold']
  logicalValueRange = [1, 3]
  physicalValueRange = [110, 190]
  unit = 'gram'

 # Feedback intensity feature report
 [[applicationCollection.featureReport]]
 id = 0x41

  [[applicationCollection.featureReport.logicalCollection]]
  usage = ['Haptics', 'Simple Haptic Controller']

   [[applicationCollection.featureReport.logicalCollection.variableItem]]
   usage = ['Haptics', 'Intensity']
   logicalValueRange = [0, 4]

 # Host-initiated waveform information feature report
 [[applicationCollection.featureReport]]
 id = 0x42

  [[applicationCollection.featureReport.logicalCollection]]
  usage = ['Haptics', 'Simple Haptic Controller']

   [[applicationCollection.featureReport.logicalCollection.logicalCollection]]
   usage = ['Haptics', 'Waveform List']

    [[applicationCollection.featureReport.logicalCollection.logicalCollection.variableItem]]
    usageRange = ['Ordinal', 'Instance 3', 'Instance 7']
    logicalValueRange = [0x1003, 0x2FFF]

   [[applicationCollection.featureReport.logicalCollection.logicalCollection]]
   usage = ['Haptics', 'Duration List']

    [[applicationCollection.featureReport.logicalCollection.logicalCollection.variableItem]]
    usageRange = ['Ordinal', 'Instance 3', 'Instance 7']
    logicalValueRange = [0, 50]
    physicalValueRange = [0, 50]
    unit = 'millisecond'

 # Host-initiated waveform manual trigger output report
 [[applicationCollection.outputReport]]
 id = 0x43

  [[applicationCollection.outputReport.logicalCollection]]
  usage = ['Haptics', 'Simple Haptic Controller']

   [[applicationCollection.outputReport.logicalCollection.variableItem]]
   usage = ['Haptics', 'Manual Trigger']
   logicalValueRange = [1, 7]

   [[applicationCollection.outputReport.logicalCollection.variableItem]]
   usage = ['Haptics', 'Intensity']
   logicalValueRange = [0, 4]

   [[applicationCollection.outputReport.logicalCollection.variableItem]]
   usage = ['Haptics', 'Repeat Count']
   logicalValueRange = [0, 5]

   [[applicationCollection.outputReport.logicalCollection.variableItem]]
   usage = ['Haptics', 'Retrigger Period']
   logicalValueRange = [0, 1000]
   physicalValueRange = [0, 1000]
   unit = 'millisecond'

   [[applicationCollection.outputReport.logicalCollection.variableItem]]
   usage = ['Haptics', 'Waveform Cutoff Time']
   logicalValueRange = [1000, 5000]
   physicalValueRange = [1000, 5000]
   unit = 'millisecond'

Voorbeeld van Haptic Mouse Descriptor

De volgende descriptor ondersteunt alle verplichte en optionele gebruiksgegevens. Het declareert ondersteuning voor acht golfvormen, met de langste duur van 200 ms.

Alle logische bereiken moeten worden bijgewerkt op basis van de ondersteuning door het apparaat. Ter ondersteuning van een ander aantal golfvormen:

• Het logische bereik van het handmatige triggergebruik moet worden bijgewerkt
• De gebruiksbereiken en het aantal rapporten voor Waveform List en Duration List moeten worden bijgewerkt

Om een andere maximale golfvormlengte te ondersteunen, moeten de volgende logische reeksen worden bijgewerkt:

• Retriggerperiode (uitvoer)
• Afsluittijd van golfvormen (uitvoer)
• Duurlijst (functie)

0x05, 0x01,       // UsagePage(Generic Desktop[0x0001])
0x09, 0x02,       // UsageId(Mouse[0x0002])
0xA1, 0x01,       // Collection(Application)
0x85, 0x01,       //  ReportId(1)
0x09, 0x01,       //  UsageId(Pointer[0x0001])
0xA1, 0x00,       //  Collection(Physical)
0x09, 0x30,       //   UsageId(X[0x0030])
0x09, 0x31,       //   UsageId(Y[0x0031])
0x15, 0x80,       //   LogicalMinimum(-128)
0x25, 0x7F,       //   LogicalMaximum(127)
0x95, 0x02,       //   ReportCount(2)
0x75, 0x08,       //   ReportSize(8)
0x81, 0x06,       //   Input(Data, Variable, Relative)
0x05, 0x09,       //   UsagePage(Button[0x0009])
0x19, 0x01,       //   UsageIdMin(Button 1[0x0001])
0x29, 0x03,       //   UsageIdMax(Button 3[0x0003])
0x15, 0x00,       //   LogicalMinimum(0)
0x25, 0x01,       //   LogicalMaximum(1)
0x95, 0x03,       //   ReportCount(3)
0x75, 0x01,       //   ReportSize(1)
0x81, 0x02,       //   Input(Data, Variable, Absolute)
0xC0,             //  EndCollection()
0x95, 0x01,       //  ReportCount(1)
0x75, 0x05,       //  ReportSize(5)
0x81, 0x03,       //  Input(Constant, Variable, Absolute)
0xC0,             // EndCollection()
0x05, 0x0E,       // UsagePage(Haptics[0x000E])
0x09, 0x01,       // UsageId(Simple Haptic Controller[0x0001])
0xA1, 0x01,       // Collection(Application)
0x85, 0x10,       //  ReportId(16)
0x09, 0x10,       //  UsageId(Waveform List[0x0010])
0xA1, 0x02,       //  Collection(Logical)
0x05, 0x0A,       //   UsagePage(Ordinal[0x000A])
0x19, 0x03,       //   UsageIdMin(Instance 3[0x0003])
0x29, 0x0A,       //   UsageIdMax(Instance 10[0x000A])
0x16, 0x03, 0x10, //   LogicalMinimum(4,099)
0x26, 0xFF, 0x2F, //   LogicalMaximum(12,287)
0x95, 0x08,       //   ReportCount(8)
0x75, 0x0E,       //   ReportSize(14)
0xB1, 0x02,       //   Feature(Data, Variable, Absolute)
0xC0,             //  EndCollection()
0x05, 0x0E,       //  UsagePage(Haptics[0x000E])
0x09, 0x11,       //  UsageId(Duration List[0x0011])
0xA1, 0x02,       //  Collection(Logical)
0x05, 0x0A,       //   UsagePage(Ordinal[0x000A])
0x19, 0x03,       //   UsageIdMin(Instance 3[0x0003])
0x29, 0x0A,       //   UsageIdMax(Instance 10[0x000A])
0x46, 0xC8, 0x00, //   PhysicalMaximum(200)
0x66, 0x01, 0x10, //   Unit('millisecond', SiLinear, Seconds:1)
0x55, 0x0D,       //   UnitExponent(0.001)
0x15, 0x00,       //   LogicalMinimum(0)
0x26, 0xC8, 0x00, //   LogicalMaximum(200)
0x75, 0x08,       //   ReportSize(8)
0xB1, 0x02,       //   Feature(Data, Variable, Absolute)
0xC0,             //  EndCollection()
0x85, 0x11,       //  ReportId(17)
0x05, 0x0E,       //  UsagePage(Haptics[0x000E])
0x09, 0x21,       //  UsageId(Manual Trigger[0x0021])
0x45, 0x00,       //  PhysicalMaximum(0)
0x65, 0x00,       //  Unit(None)
0x55, 0x00,       //  UnitExponent(1)
0x15, 0x01,       //  LogicalMinimum(1)
0x25, 0x0A,       //  LogicalMaximum(10)
0x95, 0x01,       //  ReportCount(1)
0x75, 0x04,       //  ReportSize(4)
0x91, 0x02,       //  Output(Data, Variable, Absolute)
0x09, 0x23,       //  UsageId(Intensity[0x0023])
0x15, 0x00,       //  LogicalMinimum(0)
0x25, 0x04,       //  LogicalMaximum(4)
0x75, 0x03,       //  ReportSize(3)
0x91, 0x02,       //  Output(Data, Variable, Absolute)
0x09, 0x24,       //  UsageId(Repeat Count[0x0024])
0x25, 0x05,       //  LogicalMaximum(5)
0x91, 0x02,       //  Output(Data, Variable, Absolute)
0x09, 0x25,       //  UsageId(Retrigger Period[0x0025])
0x46, 0xE8, 0x03, //  PhysicalMaximum(1,000)
0x66, 0x01, 0x10, //  Unit('millisecond', SiLinear, Seconds:1)
0x55, 0x0D,       //  UnitExponent(0.001)
0x26, 0xE8, 0x03, //  LogicalMaximum(1,000)
0x75, 0x0A,       //  ReportSize(10)
0x91, 0x02,       //  Output(Data, Variable, Absolute)
0x09, 0x28,       //  UsageId(Waveform Cutoff Time[0x0028])
0x36, 0xE8, 0x03, //  PhysicalMinimum(1,000)
0x46, 0x88, 0x13, //  PhysicalMaximum(5,000)
0x16, 0xE8, 0x03, //  LogicalMinimum(1,000)
0x26, 0x88, 0x13, //  LogicalMaximum(5,000)
0x75, 0x0D,       //  ReportSize(13)
0x91, 0x02,       //  Output(Data, Variable, Absolute)
0x75, 0x07,       //  ReportSize(7)
0x91, 0x03,       //  Output(Constant, Variable, Absolute)
0xC0,             // EndCollection()

De bovenstaande descriptor is gegenereerd via het volgende Waratah-bestand :

[[unit]]
name = 'millisecond'
second = [0.001, 1.0]

[[applicationCollection]]
usage = ['Generic Desktop', 'Mouse']

 # Mouse
 [[applicationCollection.inputReport]]

  [[applicationCollection.inputReport.physicalCollection]]
  usage = ['Generic Desktop', 'Pointer']

   [[applicationCollection.inputReport.physicalCollection.variableItem]]
   usage = ['Generic Desktop', 'X']
   sizeInBits = 8
   logicalValueRange = 'maxSignedSizeRange'
   reportFlags = ['relative']

   [[applicationCollection.inputReport.physicalCollection.variableItem]]
   usage = ['Generic Desktop', 'Y']
   sizeInBits = 8
   logicalValueRange = 'maxSignedSizeRange'
   reportFlags = ['relative']

   [[applicationCollection.inputReport.physicalCollection.variableItem]]
   usageRange = ['Button', 'Button 1', 'Button 3']
   logicalValueRange = [0, 1]

[[applicationCollection]]
usage = ['Haptics', 'Simple Haptic Controller']

 # Host-initiated waveform information feature report
 [[applicationCollection.featureReport]]
 id = 0x10

  [[applicationCollection.featureReport.logicalCollection]]
  usage = ['Haptics', 'Waveform List']

   [[applicationCollection.featureReport.logicalCollection.variableItem]]
   usageRange = ['Ordinal', 'Instance 3', 'Instance 10']
   logicalValueRange = [0x1003, 0x2FFF]

  [[applicationCollection.featureReport.logicalCollection]]
  usage = ['Haptics', 'Duration List']

   [[applicationCollection.featureReport.logicalCollection.variableItem]]
   usageRange = ['Ordinal', 'Instance 3', 'Instance 10']
   logicalValueRange = [0, 200]
   physicalValueRange = [0, 200]
   unit = 'millisecond'

 # Host-initiated waveform manual trigger output report
 [[applicationCollection.outputReport]]
 id = 0x11

  [[applicationCollection.outputReport.variableItem]]
  usage = ['Haptics', 'Manual Trigger']
  logicalValueRange = [1, 10]

  [[applicationCollection.outputReport.variableItem]]
  usage = ['Haptics', 'Intensity']
  logicalValueRange = [0, 4]

  [[applicationCollection.outputReport.variableItem]]
  usage = ['Haptics', 'Repeat Count']
  logicalValueRange = [0, 5]

  [[applicationCollection.outputReport.variableItem]]
  usage = ['Haptics', 'Retrigger Period']
  logicalValueRange = [0, 1000]
  physicalValueRange = [0, 1000]
  unit = 'millisecond'

  [[applicationCollection.outputReport.variableItem]]
  usage = ['Haptics', 'Waveform Cutoff Time']
  logicalValueRange = [1000, 5000]
  physicalValueRange = [1000, 5000]
  unit = 'millisecond'
