Hardware-installatie voor Bluetooth Test Platform

Raadpleeg Ondersteunde hardware voor een volledige lijst met ondersteunde randapparatuur en verdere koppelingen naar eventuele randapparatuurspecifieke instellingen. Gebruik het hardware-installatieproces voor het randapparaat dat u gebruikt tijdens uw testfase.

Human Device Adapter (HDA)

Met de HDA kunt u testen met verschillende randapparatuur. Deze randapparatuur kan off-the-shelf, development-stage randapparatuur, ontwikkelborden of een Windows-pc zijn. Voer de tests uit op uw hostcomputer en bewerk het externe apparaat handmatig wanneer u hierom wordt gevraagd. U hoeft niets specifieks te doen om het externe apparaat in te stellen. U kunt doorgaan naar de sectie Software-installatie .

BM64EVB, Bluefruit 52

Deze apparaten maken rechtstreeks verbinding met het systeem onder test (SUT) via een USB-kabel en niet via de Traduci. Raadpleeg de specifieke randapparatuurpagina voor verdere hardware-instellingen.

RN42, RN52, Bluefruit, BM62

Deze apparaten maken verbinding met de Traduci, die vervolgens verbinding maken met de pc.

Traduci verbinden met de pc

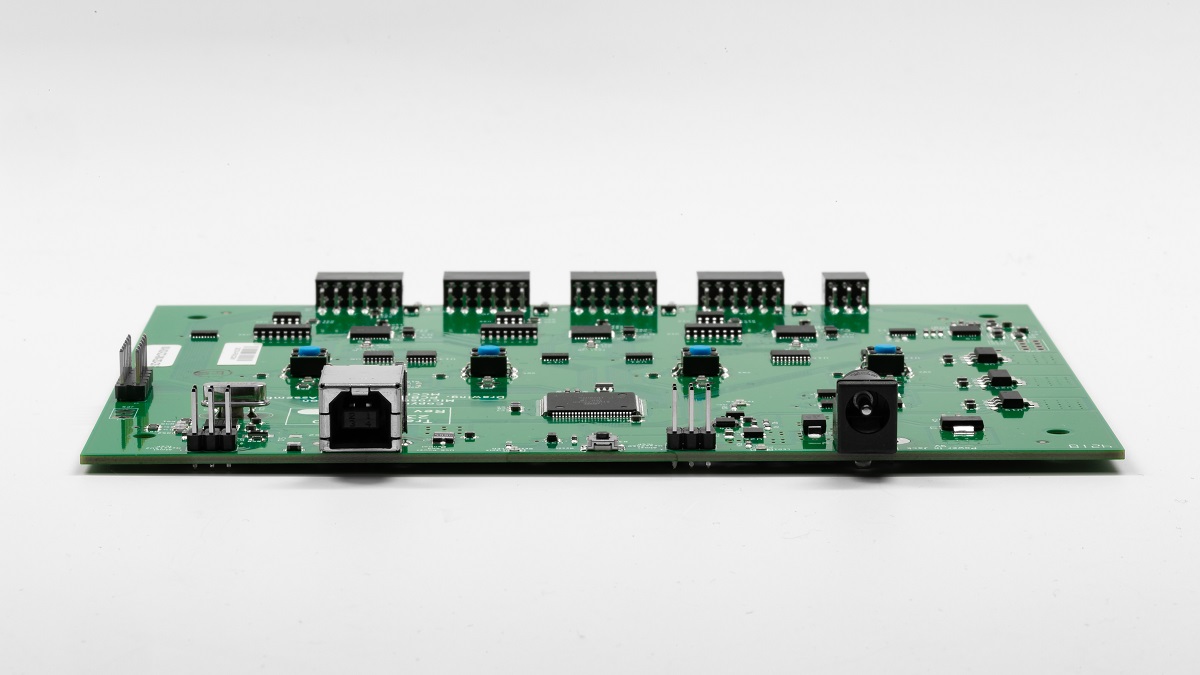

Sluit met behulp van de meegeleverde USB A-to-B-kabel de Traduci aan op een USB-poort op het systeem onder test (SUT). De prestaties zijn het beste als de Traduci rechtstreeks is aangesloten in een A-poort op de pc. Voed de Traduci met een 9V, 2A-voedingsadapter via de cilindrische connector rechts van de USB-connector. Sluit de Traduci niet aan op een USB-hub.

Randapparatuur verbinden met de Traduci

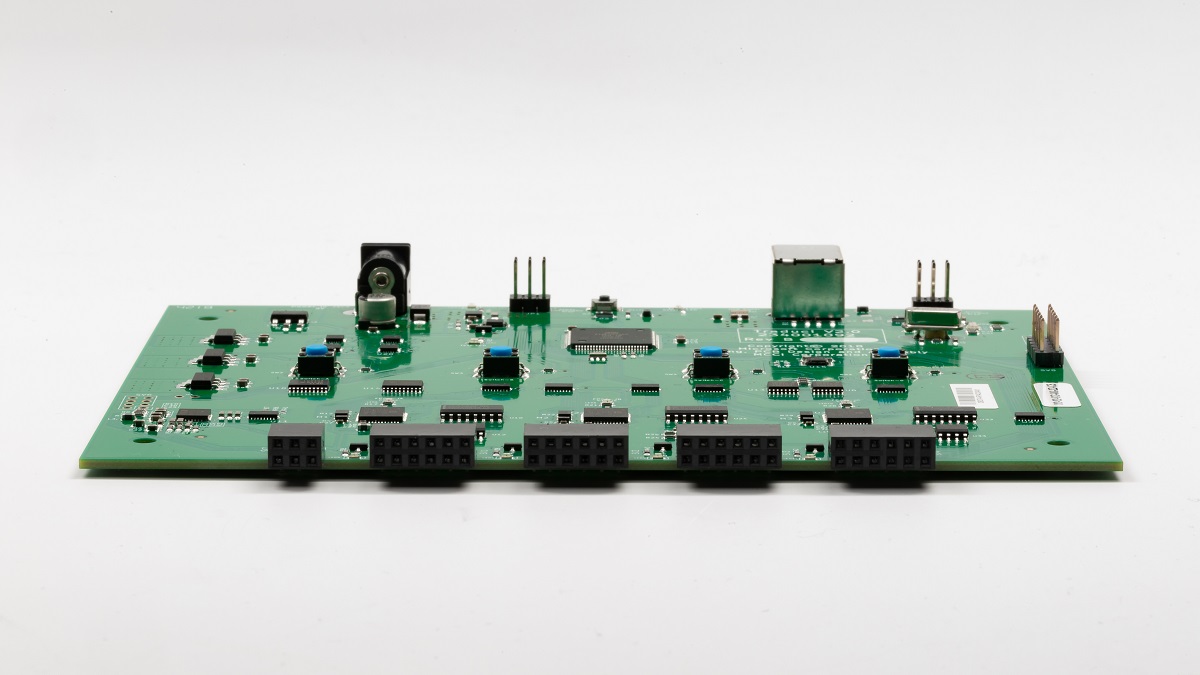

De Traduci heeft vier poorten met 12 pinnen (met de labels JA, JB, JC, JD) die worden gebruikt voor testrandapparatuur.

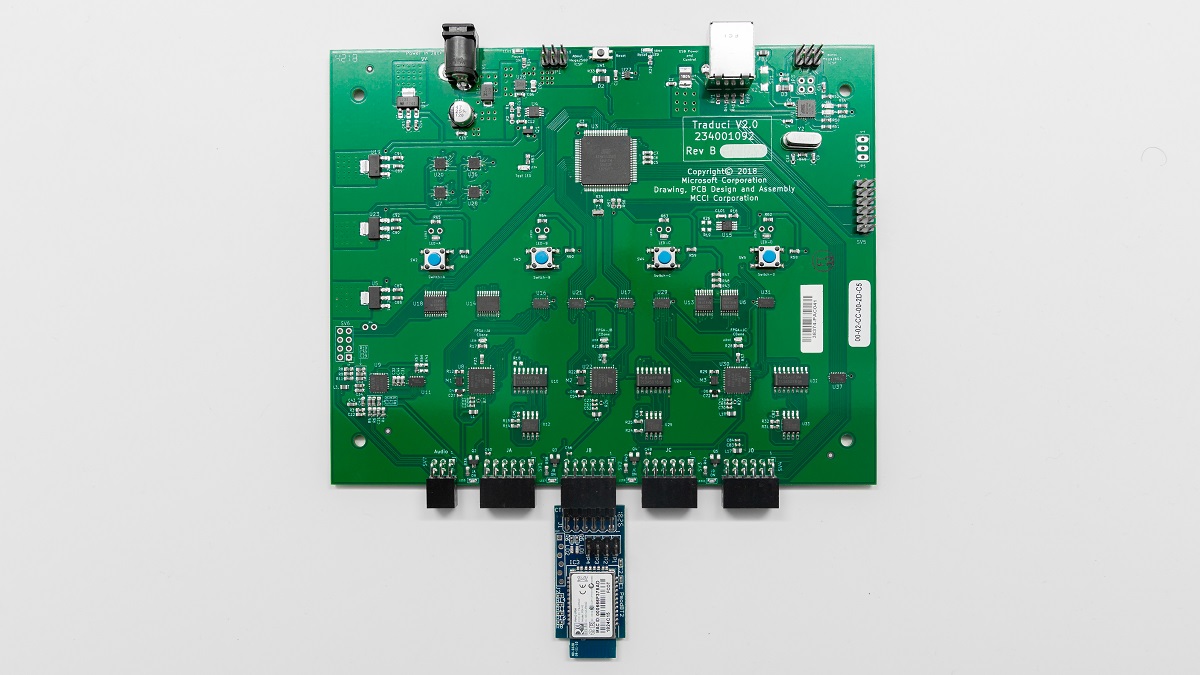

Als u een randapparaat wilt aansluiten op een poort op de Traduci, richt u de Traduci zodanig in dat leds en knoppen omhoog worden gericht. Vervolgens richt u de apparaten slede zodanig op dat het afgedrukte etiket op het apparaat met het MAC-adres en eventuele schakelaars naar boven gericht zijn. Als u deze stand wilt behouden, sluit u het randapparaat aan op de juiste poort van 12 pinnen.

Notitie

Sommige randapparatuur kan alleen worden aangesloten op bepaalde poorten. Zie de ondersteunde hardwarepagina voor meer informatie.

Bekende problemen

• Energie: Intermitterende storingen kunnen optreden als VCC geen stabiele 5V kan leveren. In deze gevallen gebruikt u een 9V AC-DC vatadapter. Deze problemen komen vaker voor tijdens tests die meer dan één apparaat gebruiken.
