Thema's gebruiken in hulpprogramma's voor foutopsporing voor Windows

In dit onderwerp ziet u schermafbeeldingen van de configuraties van elk van de vier thema's in Hulpprogramma's voor foutopsporing voor Windows. Deze thema's zijn Standard.reg, Standardvs.reg, Srcdisassembly.reg en Multimon.reg.

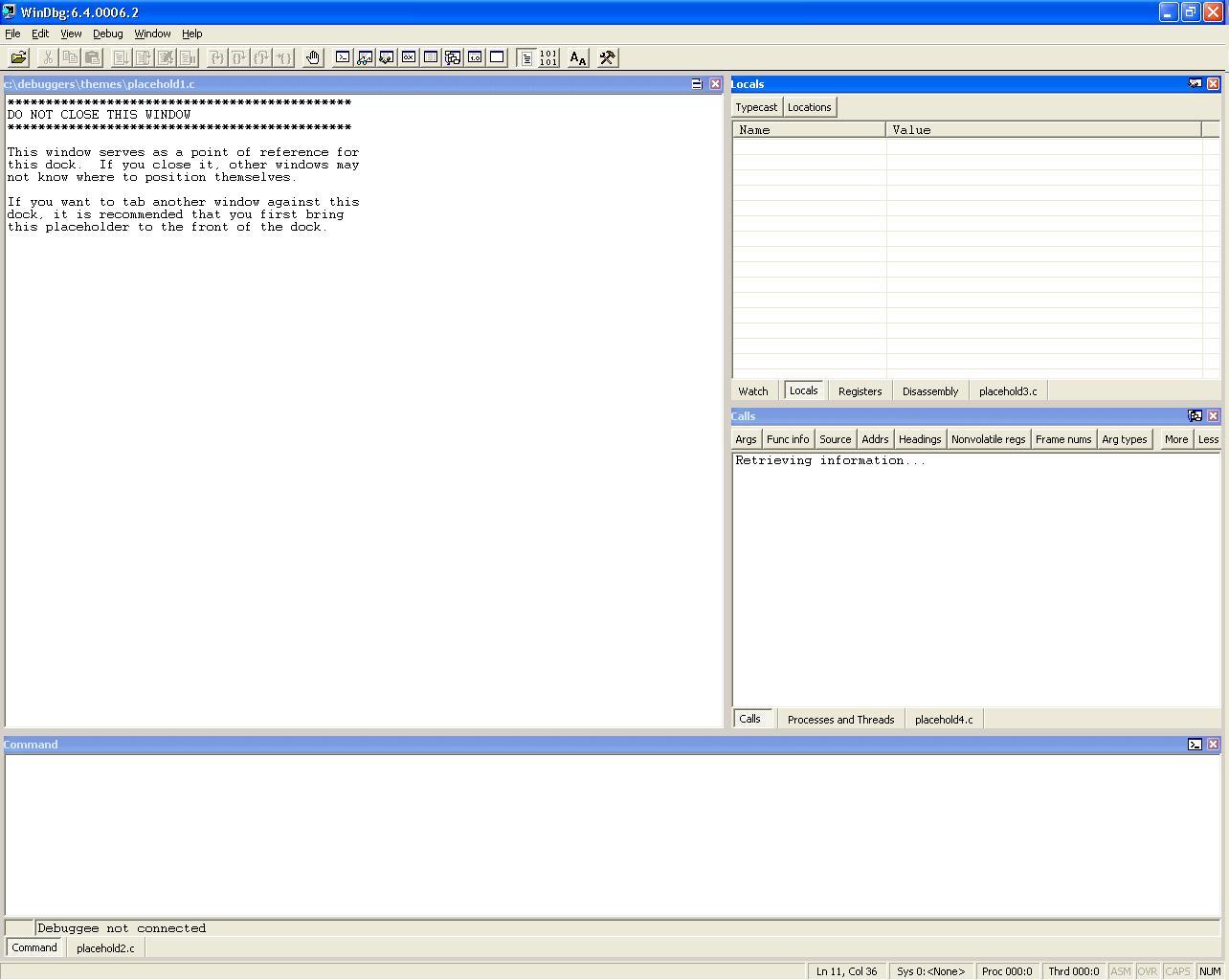

Standard.reg

Het Standard.reg thema kan worden gebruikt voor de meeste foutopsporingsdoeleinden. In deze rangschikking wordt het onderste derde van het WinDbg-venster genomen door het opdrachtvenster Debugger. De bovenste twee derde is ongeveer in de helft verdeeld. De linkerhelft wordt ingenomen door een plaatsaanduidingsvenster dat aangeeft waar de bronvensters in een verzameling tabbladen worden geopend. De rechter helft wordt verder verticaal verdeeld in halven. De bovenste helft bevat een verzameling tabbladen met de vensters Watch, Locals, Registers en Disassembly. De onderste helft bevat een verzameling tabbladen waarin de vensters Oproepen en Processen en Threads zijn opgenomen.

In elke dockinglocatie wordt ook een plaatsaanduiding opgenomen als referentiepunt voor de andere vensters. De tijdelijke aanduidingen mogen niet worden gesloten omdat het sluiten ervan de configuratie van de vensters kan wijzigen. Alle vensters in deze rangschikking zijn gedokt. In de volgende schermafbeelding ziet u het thema Standard.reg.

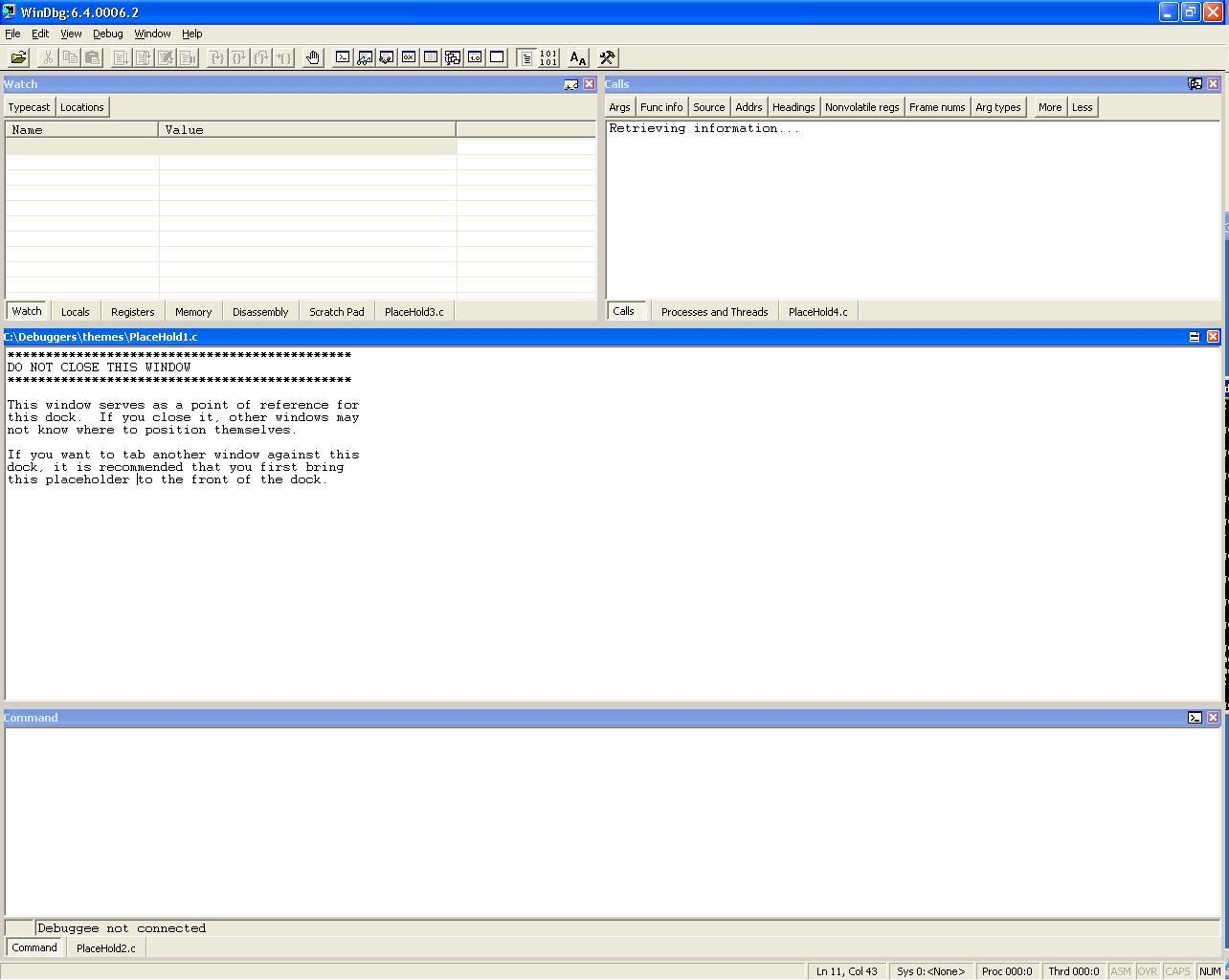

Standardvs.reg

Het Standardvs.reg thema kan worden gebruikt voor de meeste foutopsporingsdoeleinden, maar is vergelijkbaarer met de indeling van Visual Studio. In deze rangschikking is het WinDbg-venster horizontaal in drie gelijke delen verdeeld. De bovenste derde wordt verder verticaal verdeeld in helften. De linker helft van de bovenste derde bevat een verzameling tabbladen met daarin de vensters Watch, Locals, Registers, Memory, Disassembly en Scratchpad. De rechter helft van de bovenste derde bevat een verzameling tabbladen met de vensters Oproepen en Processen en Threads. Het onderste derde van het WinDbg-venster wordt genomen door het opdrachtvenster Debugger. Het middenste derde deel wordt gevuld met een venster met tijdelijke aanduiding dat aangeeft waar de bronvensters worden geopend in een tabbladenset.

In elke dockinglocatie wordt ook een plaatsaanduiding opgenomen als referentiepunt voor de andere vensters. De tijdelijke aanduidingen mogen niet worden gesloten omdat het sluiten ervan de configuratie van de vensters kan wijzigen. Alle vensters in deze rangschikking zijn gedokt. In de volgende schermafbeelding ziet u het thema Standardvs.reg.

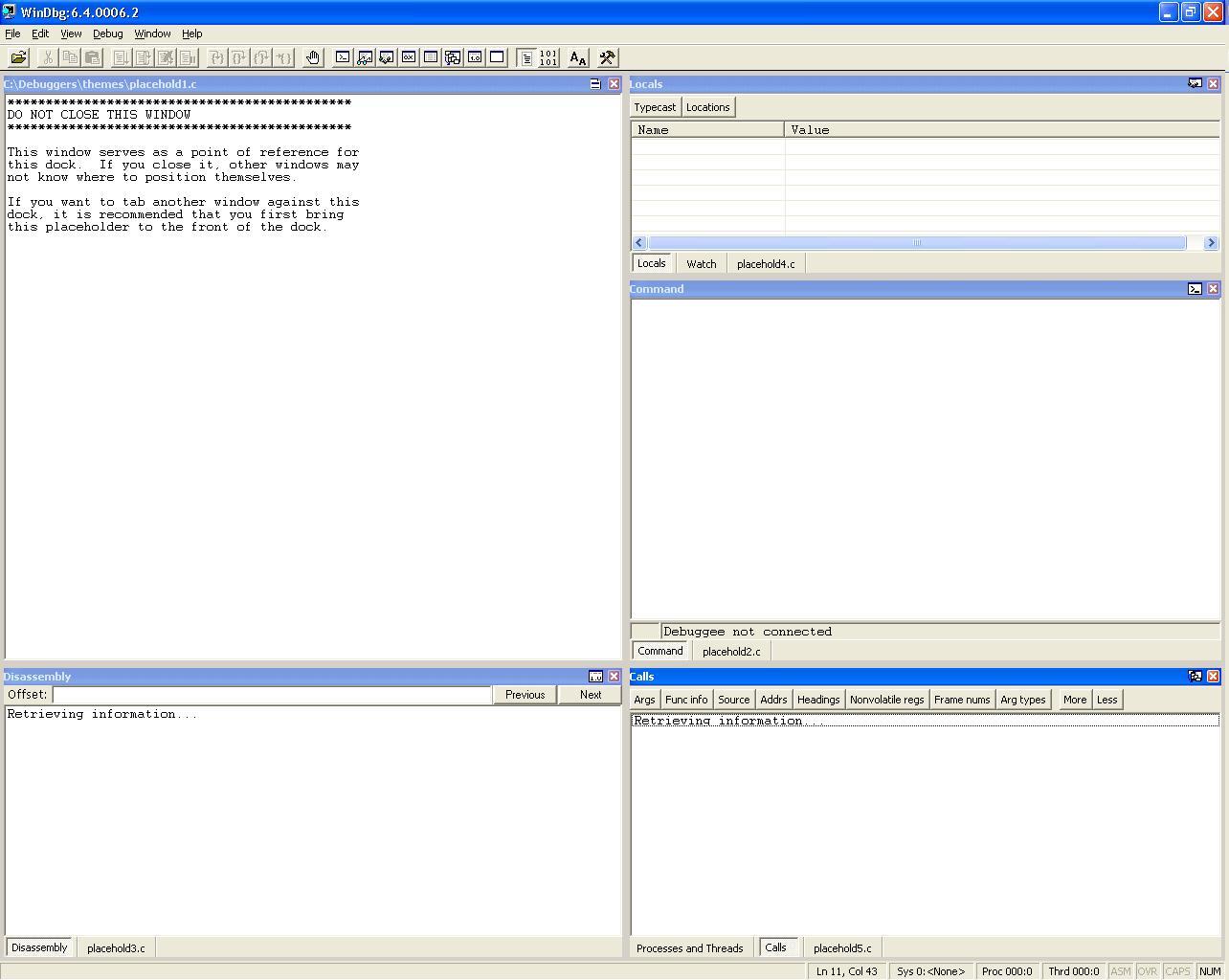

Srcdisassembly.reg

Het thema Srcdisassembly.reg bevat een Disassembly-venster voor debugging in assembly mode. In deze rangschikking wordt het WinDbg-venster verticaal doormidden verdeeld, en wordt elke helft verder horizontaal in drieën verdeeld. Op de rechter helft is de bovenste derde een verzameling tabbladen van de Locals en Watch-vensters, de middelste derde is het venster Debugger Command, en de onderste derde is een verzameling tabbladen van de vensters Processen en Threads en Oproepen. In de linkerhelft worden de bovenste twee derde ingenomen door een tijdelijke aanduiding van een venster die aangeeft waar het bronvenster wordt geopend in een tabbladverzameling; de onderste derde wordt ingenomen door het demontagevenster.

In elke dockinglocatie is ook een plaatsaanduiding bijgevoegd ter referentie voor de andere vensters. De tijdelijke aanduidingen mogen niet worden gesloten omdat het sluiten ervan de configuratie van de vensters kan wijzigen. Alle vensters in deze indeling zijn verankerd. In de volgende schermafbeelding ziet u het thema Srcdisassembly.reg.

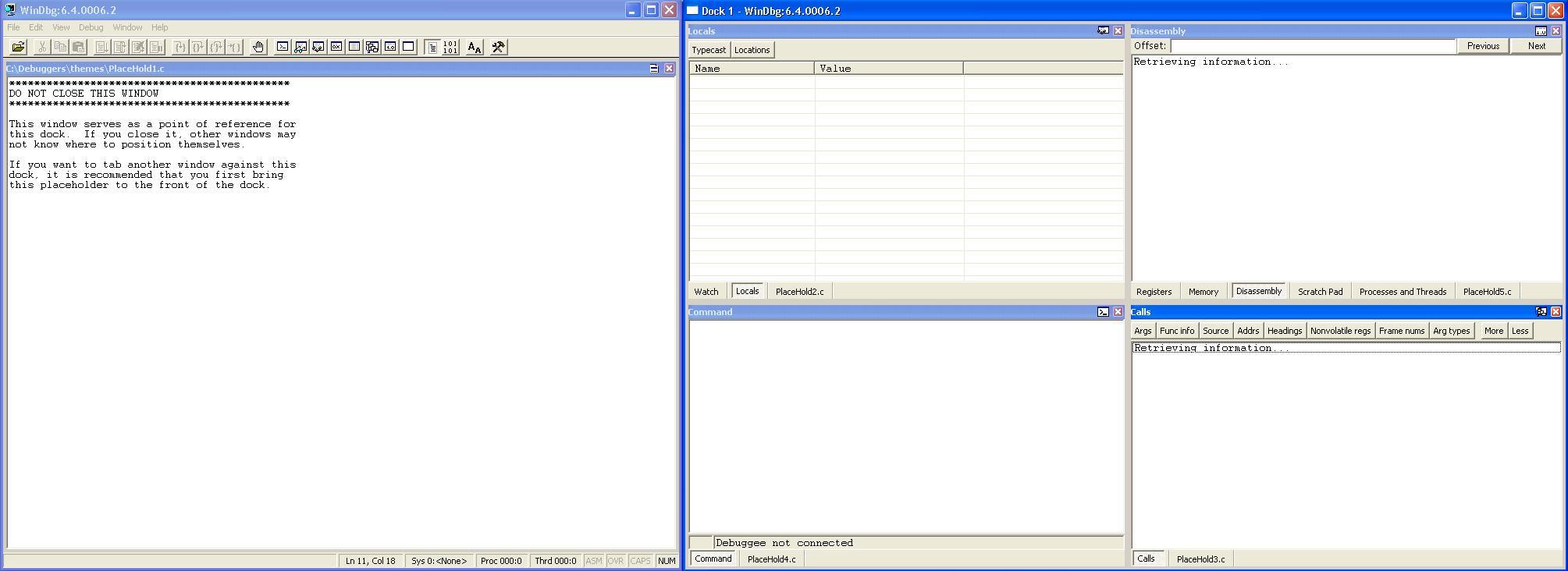

Multimon.reg

Het thema Multimon.reg is ingesteld voor foutopsporing met meerdere beeldschermen. In deze rangschikking wordt een nieuw dock gemaakt, zodat het WinDbg-venster op één monitor kan worden bekeken en het nieuwe dock op de andere monitor kan worden bekeken. Het WinDbg-venster wordt gevuld met een tijdelijke aanduiding die aangeeft waar de bronvensters in een verzameling met tabbladen worden geopend. Het nieuwe dock is onderverdeeld in vierden. De linkerbovenhoek bevat een verzameling tabbladen met de vensters Watch en Locals. De rechterbovenhoek bevat een verzameling tabbladen met de Registers, Geheugen, Disassemblage, Kladblok en Processen en Threads vensters. In de linkerbenedenhoek bevindt zich het opdrachtvenster van de debugger. Rechtsonder bevindt zich het venster Oproepen.

In elke dockinglocatie wordt ook een plaatsaanduiding opgenomen als referentiepunt voor de andere vensters. De tijdelijke aanduidingen mogen niet worden gesloten omdat het sluiten ervan de configuratie van de vensters kan wijzigen. Alle vensters in deze rangschikking zijn gedokt. In de volgende schermafbeelding ziet u het Multimon.reg thema.
