Inzicht in de traceringsviewer

Trace Viewer is beschikbaar wanneer SDV ten minste één regelschending detecteert van een regel die is geselecteerd voor verificatie.

De Trace Viewer bestaat uit drie vensters.

• Deelvenster Traceringsstructuur

• Deelvenster Broncode

• Statusdeelvenster

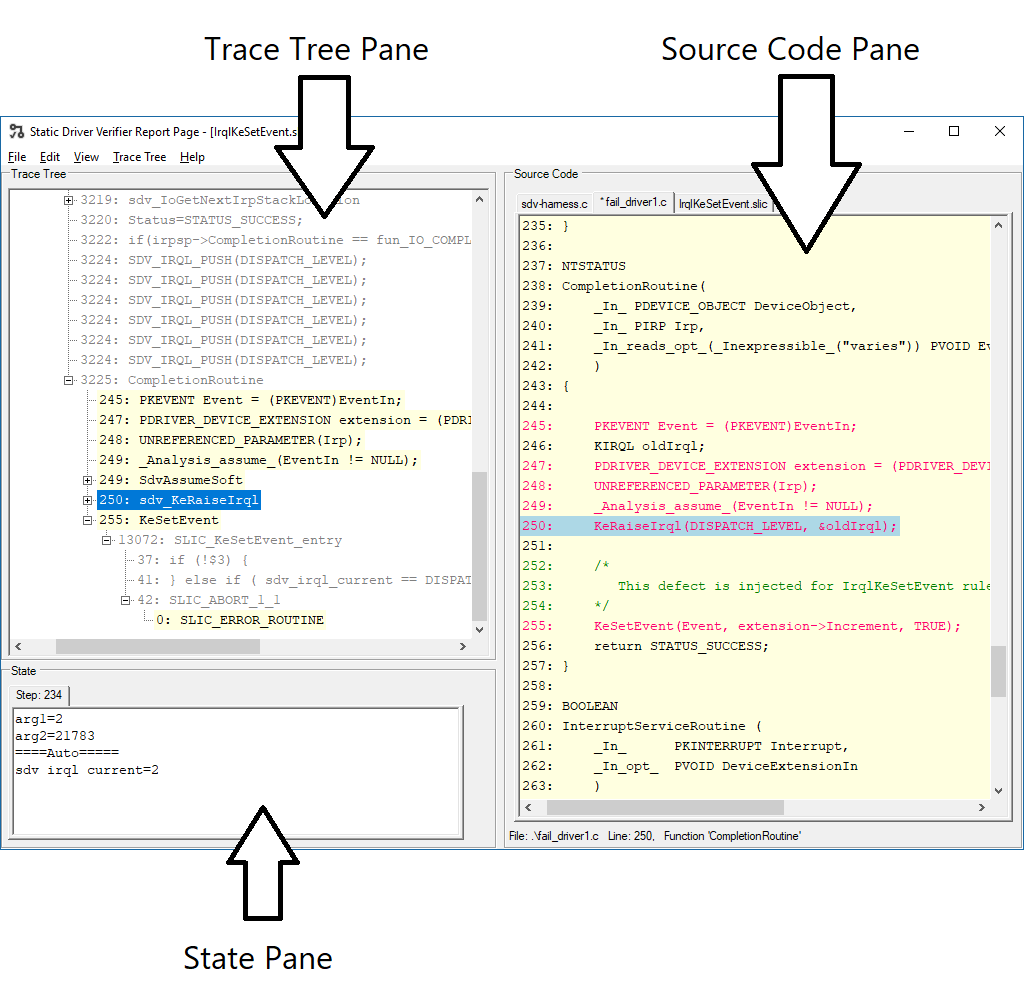

In de volgende schermafbeelding ziet u het venster Defect Viewer en de tracetree en broncode.

SDV coördineert automatisch de weergave in de drie vensters Defect Viewer. Als u bijvoorbeeld een broncode-element selecteert in het deelvenster Traceringsstructuur , verplaatst SDV de cursor automatisch naar de bijbehorende coderegel in het deelvenster Broncode (en omgekeerd).

Als het broncode-element dat is geselecteerd in de deelvensters Traceringsstructuur of Broncode , de waarden van variabelen wijzigt die SDV bewaakt, worden deze wijzigingen automatisch weergegeven in het deelvenster Status .
