Dvd-decodering op basis van hardware

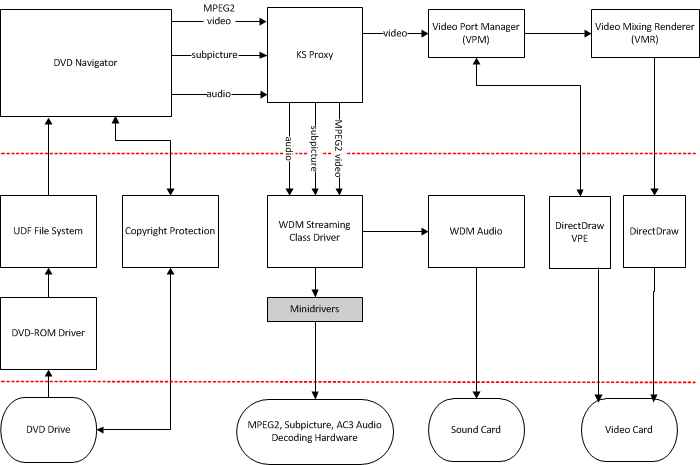

In het volgende diagram ziet u een op hardware gebaseerde dvd-decoderingsoplossing en hoe deze past in de WDM-architectuur (Windows Driver Model). Het toont de volledige ondersteuning voor hardware decoders met bestaande dvd-technologieën onder Microsoft Windows XP.

De witte vakken vertegenwoordigen software die door Microsoft wordt geleverd en het gearceerde vak vertegenwoordigt het onderdeel dat wordt geleverd door hardwareleveranciers. De ovalen vertegenwoordigen hardware die wordt geleverd door IHD's en OEM's.

Computers die Gebruikmaken van Microsoft DVD ondersteunen zowel dvd-opslag als, als de juiste decoderingshardware of -software aanwezig is, dvd-decodering en -afspelen.
