USB-camera met een opnameknop

Een iets complexere filtergrafiek, in vergelijking met een USB- of 1394-gebaseerde vergadercamera, wordt gemaakt voor een vergadercamera waarvan de minidriver een pin voor stilstaande beelden onthult die een knop ondersteunt om een stilstaand beeld vast te leggen. De stilstaande pin kan een beeld met een hogere resolutie leveren wanneer de gebruiker op een knop van de camera drukt.

Leveranciers hoeven geen minidriver te schrijven voor hun USB-camera als deze voldoet aan de UVC-specificatie. Microsoft biedt het USB Video Class Driver voor dergelijke camera's. Microsoft raadt aan dat alle nieuwe USB-gebaseerde conferentiecamerahardware ontwikkeld wordt volgens de UVC-specificatie.

Microsoft biedt ook de USBCAMD Minidriver-bibliotheek voor compatibiliteit met eerdere versies. USBCAMD ondersteunt camera's met pinstillafbeeldingsondersteuning. De USBCAMD-interface is echter verouderd en Microsoft heeft de verdere ontwikkeling stopgezet.

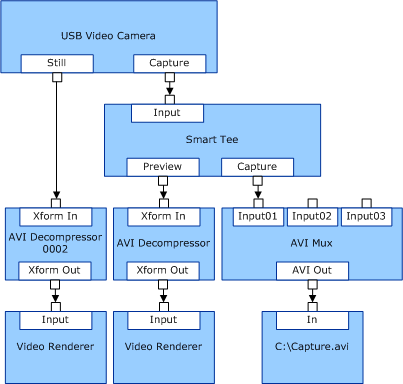

In het volgende diagram wordt een mogelijke configuratie van filtergrafiek voor een USB-camera met een stille pin getoond.

In het diagram streamt de stilstandpen slechts één afbeelding wanneer de gebruiker op de knop van de camera drukt. Het stilstaande pin kan ook worden geactiveerd door middel van programmatische besturing.

De WiA-technologie (Windows Image Acquisition) die is gebouwd op de Still Image Architecture (STI) vormt een aanvulling op de functionaliteit van USBCAMD. Zie Windows Image Acquisition-stuurprogramma's en stuurprogramma's voor stilstaande beelden voor meer informatie.

Het WIA Video Snapshot-filter is een aanvulling op WIA die wordt geleverd met Microsoft Windows XP en latere besturingssystemen. Met het WIA Video Snapshot-filter kunnen stillbeelden uit de videostream worden vastgelegd.

Er zijn twee methoden voor het vastleggen van een still-afbeelding van het apparaat. De eerste is het invoegen van het WIA Video Snapshot-filter downstream van het opnamefilter en het activeren van een opname programmatisch. De tweede is om nog steeds pinondersteuning in te schakelen met behulp van de USBCAMD-interface om een minidriver te ontwikkelen. Het WIA Video Snapshot-filter kan vervolgens worden geactiveerd door op een knop op het apparaat te drukken.

De voordelen van het vastleggen van een afbeelding via de still-pin in plaats van de videostream zijn dat de still-pin een afbeelding met een hogere resolutie kan bieden en de gebruiker de mogelijkheid geeft om een afbeelding vast te leggen door op een knop op het apparaat te drukken.

Als pinnenondersteuning nog steeds niet expliciet wordt toegevoegd aan de minidriver, kan het WIA Video Snapshot-filter door de software worden gestart, maar de resolutie blijft dezelfde als die van de videostream.

Sommige aan de pin vastgemaakte implementaties kunnen alleen worden weergegeven na de opnamepin, omdat ze zijn gebaseerd op de opnamegegevensindelingen.

Zie de ontwerphandleiding voor het apparaatstuurprogramma Imaging voor meer informatie over de ontwikkeling van WIA-stuurprogramma's.
