Hyper-V opslagarchitecturen in Windows Server

Meer informatie over hoe u Windows Server kunt gebruiken met SAN, NAS, fiber channel, iSCSI, SMB-opslag voor Hyper-V. Windows Server Hyper-V is een volwassen hypervisorplatform dat ondersteuning biedt voor een breed scala aan fysieke opslagarchitecturen, van zelfstandige systemen zonder tolerantie voor geclusterde systemen met complexe tolerantievereisten. U leert ook meer over algemene configuraties met behulp van hypergeconvergeerde en niet-geaggregeerde opslagarchitecturen.

Notitie

In dit artikel wordt niet elke mogelijke configuratie van de opslagarchitectuur beschreven. Het beschrijft ook niet minder algemene typen configuratie- of edge-gevallen.

Zelfstandige Hyper-V met lokale schijven

Hyper-V ondersteunt verschillende niet-geclusterde of zelfstandige configuraties waarbij u Hyper-V op een zelfstandige server installeert en lokale opslag gebruikt.

Wanneer u deze configuratie gebruikt:

  • Zelfstandige Hyper-V met lokale schijven biedt geen ondersteuning voor automatische failover van vm-workloads (virtuele machines) vanwege het gebrek aan gedeelde opslag en de rekensystemen (VM-verwerking en geheugen) die niet zijn geclusterd. Als de fysieke host bijvoorbeeld stroom verliest, worden de VM's die erop worden uitgevoerd opnieuw opgestart wanneer u de fysieke host weer inschakelt. U kunt ook virtuele machines live migreren naar andere knooppunten of clusters met behulp van gedeelde niets migratie.

  • U kunt optioneel tolerantie voor lokale schijven configureren met behulp van hardware- of software-RAID-oplossingen. Als u meer informatie nodig hebt, kunt u het beste contact opnemen met uw opslagleverancier.

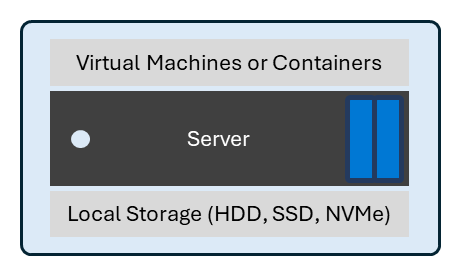

Een diagram met een voorbeeld van een basisimplementatie van een zelfstandige Hyper-V met lokale schijven.

Hyper-V met SAN- of NAS-opslag

In deze niet-geaggregeerde configuratie installeert u Hyper-V in een cluster met VM's die toegang hebben tot hun opslag via het netwerk van een SAN- of NAS-opslagleverancier.

Wanneer u deze configuratie gebruikt:

  • VM's zijn maximaal beschikbaar voor elk knooppunt in hetzelfde rekencluster.

  • SAN- en NAS-systemen bieden hun eigen beschikbaarheidsgaranties.

In dit model worden de rekenkracht en opslagcapaciteit onafhankelijk van elkaar geschaald. Als u bijvoorbeeld meer verwerkings- of geheugenresources nodig hebt om uw VM's (CPU of RAM) te hosten, kunt u meer rekenknooppunten of clusters toevoegen zonder meer opslag toe te voegen. Elk rekencluster kan tussen 1 en 64 knooppunten bevatten.

U kunt opslag onafhankelijk van het rekencluster schalen. Schaalaanpassing van opslagclusters is leverancierspecifiek. Neem contact op met uw leveranciers om te begrijpen hoe de opslagoplossing die ze aanbieden, kan worden geschaald.

Hyperconverged Hyper-V en Storage Spaces Direct

In deze configuratie installeert u Hyper-V en Opslagruimten Direct op elk knooppunt in een cluster. Elk knooppunt bevat lokale schijven met gegevens die zijn gerepliceerd naar andere knooppunten in hetzelfde cluster.

Wanneer u deze configuratie gebruikt:

  • U kunt VM's verplaatsen naar elk knooppunt in het cluster met behulp van Live Migrate of automatisch opnieuw opstarten na een fout (failover).

  • Gegevens worden gerepliceerd naar andere knooppunten in het cluster om de tolerantie voor opslag te vergroten. Opslagruimten Direct ondersteunt verschillende modellen voor tolerantie voor opslag. Zie Fouttolerantie en opslagefficiëntie op lokale En Windows Server-clusters van Azurevoor meer informatie.

  • In dit model bevat elke fysieke host opslag- en rekenresources. Als gevolg hiervan worden deze fysieke bronnen symmetrisch geschaald. Elke nieuwe host voegt automatisch zowel reken- als opslagresources toe. Elk cluster kan tussen 1 en 16 knooppunten bevatten.

Een diagram met een basisvoorbeeld van een implementatie van een hypergeconvergeerde Hyper-V en Opslagruimten Direct.

Hyper-V met niet-samengevoegde Opslagruimten Direct

In deze configuratie installeert u Hyper-V en Opslagruimten Direct in afzonderlijke clusters en krijgt u toegang tot de configuratie en opslag van de VM's via het netwerk.

Wanneer u deze configuratie gebruikt:

In dit model worden berekeningen en opslag onafhankelijk van elkaar geschaald. Deze architectuur is ideaal voor scenario's waarin uw opslag- en rekenvereisten met verschillende tarieven groeien. Als u bijvoorbeeld meer CPU- of geheugenresources nodig hebt om VM's te hosten, kunt u extra clusterknooppunten toevoegen zonder ook meer opslag toe te voegen. Als u vm's hebt die veel opslagruimte verbruiken, maar niet veel CPU-resources verbruiken, kunt u een ander opslagknooppunt of cluster toevoegen zonder meer rekenresources toe te voegen.

  • Elk rekencluster kan tussen 1 en 64 knooppunten bevatten.

  • Elk opslagcluster kan tussen 1 en 16 knooppunten bevatten.

In het volgende diagram ziet u een eenvoudige voorbeeldimplementatie met één rekencluster en één opslagcluster.

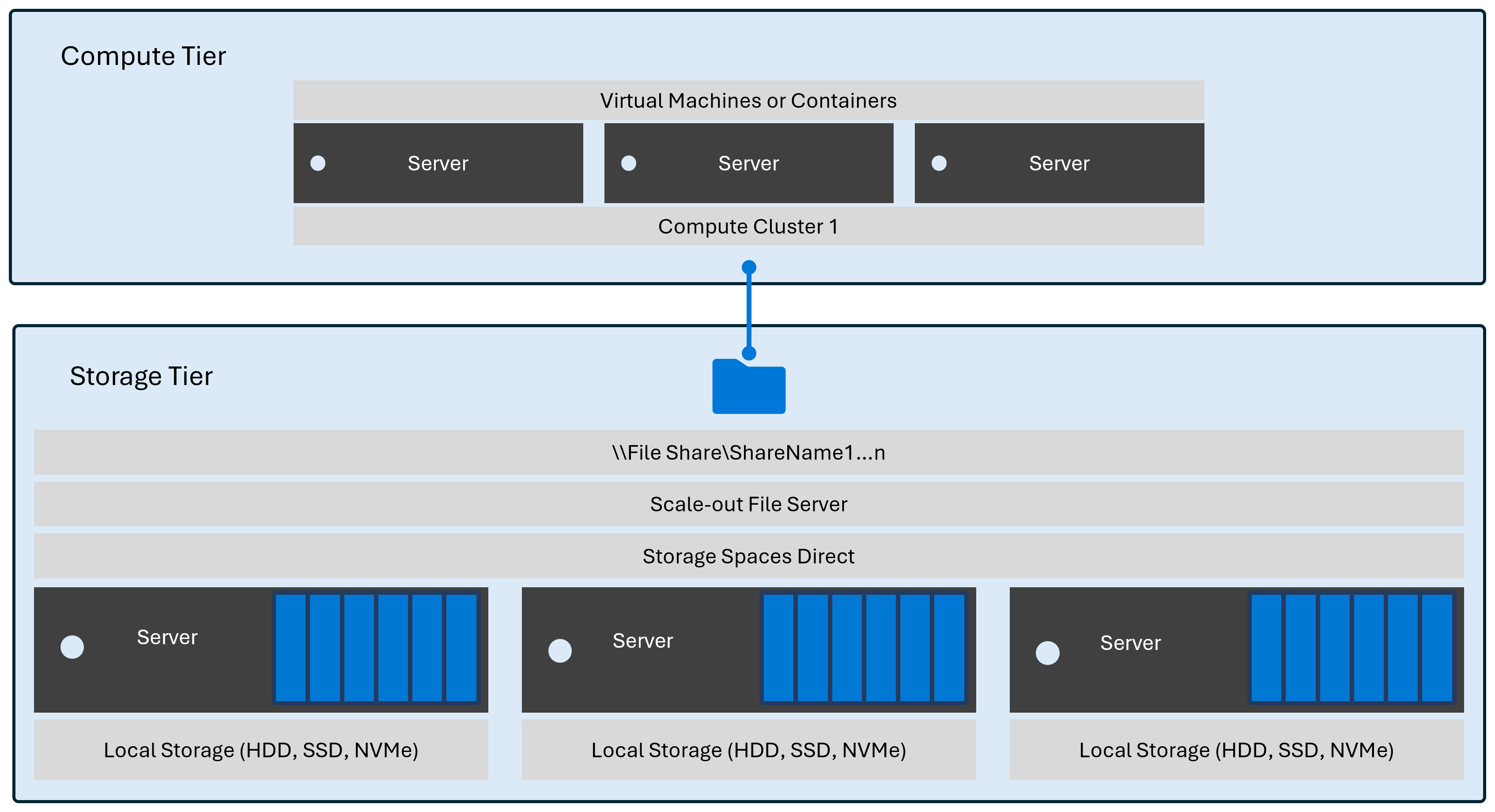

Een diagram met een basisimplementatie van niet-geaggregeerde Hyper-V met hypergeconvergeerde opslag.

Wanneer u meer rekenresources toevoegt om uw VM's uit te voeren, kunt u een nieuw knooppunt toevoegen aan het bestaande rekencluster of een nieuw cluster toevoegen. In het volgende diagram ziet u wat er gebeurt met de eenvoudige implementatie als u er een nieuw cluster aan toevoegt zonder dat u meer opslagruimte hoeft toe te voegen.

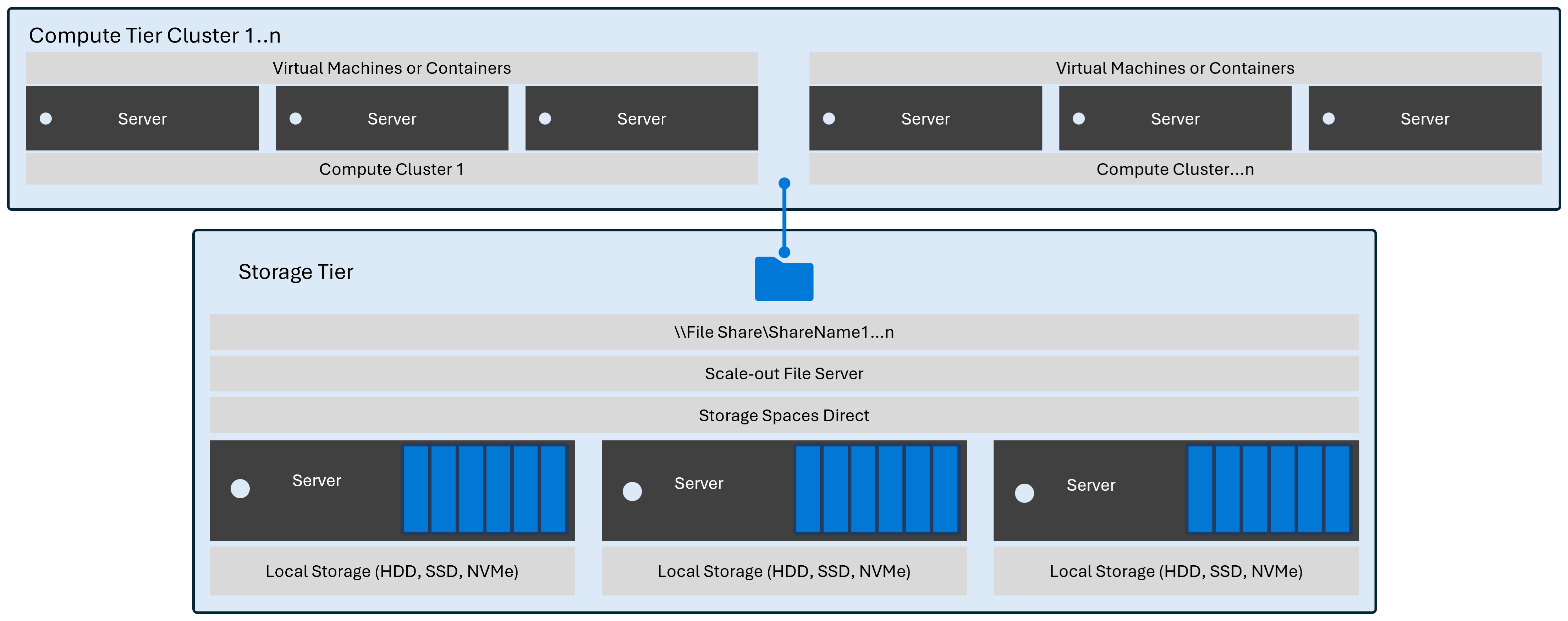

Een diagram met de basisimplementatie met een nieuw cluster dat is toegevoegd aan de rekenlaag.

Wanneer u meer opslagresources toevoegt voor het hosten van gegevens zonder meer rekenresources toe te voegen, kunt u een nieuw knooppunt toevoegen aan het bestaande opslagcluster of een nieuw cluster toevoegen. In het volgende diagram ziet u hoe de eenvoudige implementatie eruitziet wanneer u een nieuw cluster toevoegt zonder rekenresources zoals CPU of RAM toe te voegen.

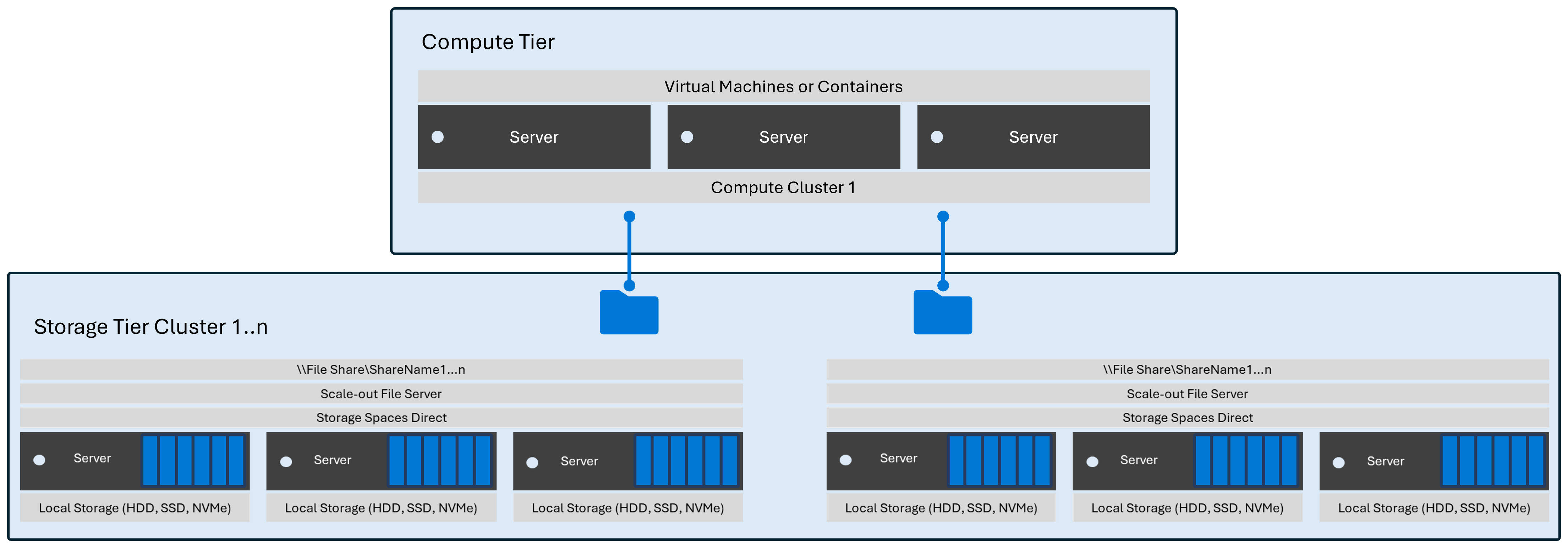

Een diagram met de basisimplementatie met een nieuw opslagcluster dat is toegevoegd aan de opslaglaag.

Ondersteuning voor gemengde architectuur

Hyper-V ondersteunt het combineren van de volgende architecturen in hetzelfde rekencluster:

  • Hyper-V met Niet-samengevoegde Opslagruimten Direct

  • Gescheiden Hyper-V met SAN

  • Niet-gesegmenteerde Hyper-V met NAS

In het volgende diagram ziet u een voorbeeld van een implementatie met een rekencluster met een combinatie van niet-geaggregeerde SAN- en NAS-opslag.

Een diagram met een implementatie met een rekencluster met een combinatie van niet-geaggregeerde SAN- en NAS-opslag.

Netwerkopslagprotocollen

Windows Server ondersteunt de volgende protocollen voor netwerkbestandsopslag:

Windows Server ondersteunt ook de volgende protocollen voor netwerkblokopslag:

  • iSCSI

  • Fibre Channel

  • InfiniBand

Notitie

Configuratiedetails bepalen uiteindelijk of uw implementatie deze protocollen kan ondersteunen. Implementaties die gebruikmaken van de Hyper-V virtuele switch bieden bijvoorbeeld geen ondersteuning voor InfiniBand. Ze kunnen echter InfiniBand-apparaten ondersteunen wanneer ze niet zijn gebonden aan de virtuele switch.

Microsoft biedt ook een in-box software-gebaseerde iSCSI-initiator voor netwerkblokopslag.

U kunt ook een leverancierclient voor opslag gebruiken voor elk apparaat dat beschikbaar is in de Windows Server-catalogus.
