Patchkaarten

Elke kanaalkaartvermelding kan een gekoppelde patchkaart hebben. Patchkaarten zijn van invloed op MIDI-programmawijzigings- en volumecontrollerberichten. Programmawijzigingsberichten vertellen een synthesizer om het instrumentgeluid (patch) voor een opgegeven kanaal te wijzigen. Volumecontrollerberichten stellen het volume voor een kanaal in.

Een patchkaart bevat een vertaaltabel met een vermelding voor elk van de 128 programmawijzigingswaarden. Elke patchkaart geeft het volgende op:

• Een waarde voor het wijzigen van het doelprogramma.
• Een scalaire volume. (Zie Volume Scalarvoor meer informatie.)
• Een optionele sleuteltoewijzing. (Zie Key Mapsvoor meer informatie.)

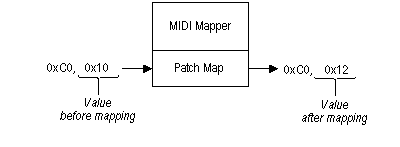

Wanneer programmawijzigingsberichten worden ontvangen door de MIDI Mapper, wordt de waarde van het doelprogramma-wijziging vervangen door de waarde voor programmawijziging in het bericht. Als de waarde van het doelprogramma voor programmawijziging 16 bijvoorbeeld 18 is, wijzigt de MIDI Mapper het MIDI-programmawijzigingsbericht zoals wordt weergegeven in de volgende afbeelding.
