zarządzanie ruchem internetowym przy użyciu bramy aplikacji za pomocą interfejsu wiersza polecenia platformy Azure

  • Artykuł

Brama aplikacji jest używana do zarządzania ruchem internetowym do obsługiwanych serwerów oraz zabezpieczania tego ruchu. Interfejs wiersza polecenia platformy Azure umożliwia utworzenie bramy aplikacji korzystającej z zestawu skalowania maszyn wirtualnych dla serwerów zaplecza. W tym przykładzie zestaw skalowania zawiera dwa wystąpienia maszyn wirtualnych. Zestaw skalowania jest dodawany do domyślnej puli zaplecza bramy aplikacji.

W tym artykule omówiono sposób wykonywania następujących zadań:

  • Konfigurowanie sieci
  • Tworzenie bramy aplikacji
  • Tworzenie zestawu skalowania maszyn wirtualnych z domyślną pulą zaplecza

Jeśli wolisz, możesz wykonać tę procedurę przy użyciu programu Azure PowerShell.

Jeśli nie masz subskrypcji platformy Azure, przed rozpoczęciem utwórz bezpłatne konto platformy Azure.

Wymagania wstępne

  • Ten samouczek wymaga wersji 2.0.4 lub nowszej interfejsu wiersza polecenia platformy Azure. W przypadku korzystania z usługi Azure Cloud Shell najnowsza wersja jest już zainstalowana.

Tworzenie grupy zasobów

Grupa zasobów to logiczny kontener przeznaczony do wdrażania zasobów platformy Azure i zarządzania nimi. Utwórz grupę zasobów za pomocą polecenia az group create.

W poniższym przykładzie pokazano sposób tworzenia grupy zasobów o nazwie myResourceGroupAG w lokalizacji eastus.

az group create --name myResourceGroupAG --location eastus

Tworzenie zasobów sieciowych

Utwórz sieć wirtualną o nazwie myVNet i podsieć o nazwie myAGSubnet przy użyciu polecenia az network vnet create. Następnie możesz dodać podsieć o nazwie myBackendSubnet wymagane przez serwery zaplecza przy użyciu polecenia az network vnet subnet create. Utwórz publiczny adres IP o nazwie myAGPublicIPAddress przy użyciu polecenia az network public-ip create.

az network vnet create \
 --name myVNet \
 --resource-group myResourceGroupAG \
 --location eastus \
 --address-prefix 10.0.0.0/16 \
 --subnet-name myAGSubnet \
 --subnet-prefix 10.0.1.0/24

az network vnet subnet create \
 --name myBackendSubnet \
 --resource-group myResourceGroupAG \
 --vnet-name myVNet \
 --address-prefix 10.0.2.0/24

az network public-ip create \
 --resource-group myResourceGroupAG \
 --name myAGPublicIPAddress \
 --allocation-method Static \
 --sku Standard

Tworzenie bramy aplikacji

Użyj polecenia az network application-gateway create w celu utworzenia bramy aplikacji o nazwie myAppGateway. Podczas tworzenia bramy aplikacji przy użyciu interfejsu wiersza polecenia platformy Azure należy podać informacje o konfiguracji, takie jak pojemność, jednostka SKU i ustawienia protokołu HTTP. Brama aplikacji jest przypisywana do wcześniej utworzonej podsieci myAGSubnet i adresu myPublicIPAddress.

az network application-gateway create \
 --name myAppGateway \
 --location eastus \
 --resource-group myResourceGroupAG \
 --vnet-name myVNet \
 --subnet myAGsubnet \
 --capacity 2 \
 --sku Standard_v2 \
 --http-settings-cookie-based-affinity Disabled \
 --frontend-port 80 \
 --http-settings-port 80 \
 --http-settings-protocol Http \
 --public-ip-address myAGPublicIPAddress \
 --priority 100

Tworzenie bramy aplikacji może potrwać kilka minut. Po utworzeniu bramy aplikacji zostaną wyświetlone następujące nowe funkcje:

  • appGatewayBackendPool — brama aplikacji musi mieć co najmniej jedną pulę adresów zaplecza.
  • appGatewayBackendHttpSettings — określa, że port 80 i protokół HTTP są używane do komunikacji.
  • appGatewayHttpListener — domyślny odbiornik skojarzony z pulą appGatewayBackendPool.
  • appGatewayFrontendIP — przypisuje adres myAGPublicIPAddress do odbiornika appGatewayHttpListener.
  • rule1 — domyślna reguła routingu skojarzona z odbiornikiem appGatewayHttpListener.

Tworzenie zestawu skalowania maszyn wirtualnych

W tym przykładzie utworzysz zestaw skalowania maszyn wirtualnych, który udostępnia serwery dla puli zaplecza w bramie aplikacji. Maszyny wirtualne w zestawie skalowania są kojarzone z podsiecią myBackendSubnet i pulą appGatewayBackendPool. Aby utworzyć zestaw skalowania, użyj polecenia az vmss create.

az vmss create \
 --name myvmss \
 --resource-group myResourceGroupAG \
 --image Ubuntu2204 \
 --admin-username azureuser \
 --admin-password Azure123456! \
 --instance-count 2 \
 --vnet-name myVNet \
 --subnet myBackendSubnet \
 --vm-sku Standard_DS2 \
 --upgrade-policy-mode Automatic \
 --app-gateway myAppGateway \
 --backend-pool-name appGatewayBackendPool

Instalowanie serwera NGINX

Teraz możesz zainstalować serwer NGINX w zestawie skalowania maszyn wirtualnych, aby przetestować łączność HTTP z pulą zaplecza.

az vmss extension set \
 --publisher Microsoft.Azure.Extensions \
 --version 2.0 \
 --name CustomScript \
 --resource-group myResourceGroupAG \
 --vmss-name myvmss \
 --settings '{ "fileUris": ["https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/install_nginx.sh"], "commandToExecute": "./install_nginx.sh" }'

Testowanie bramy aplikacji

Aby uzyskać publiczny adres IP bramy aplikacji, użyj polecenia az network public-ip show. Skopiuj publiczny adres IP, a następnie wklej go na pasku adresu przeglądarki.

az network public-ip show \
 --resource-group myResourceGroupAG \
 --name myAGPublicIPAddress \
 --query [ipAddress] \
 --output tsv

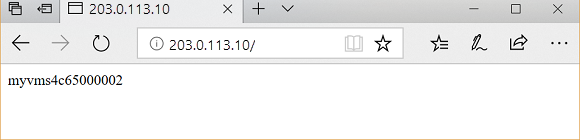

Test base URL in application gateway

Czyszczenie zasobów

Gdy grupa zasobów, brama aplikacji i wszystkie pokrewne zasoby nie będą już potrzebne, można je usunąć.

az group delete --name myResourceGroupAG --location eastus

Następne kroki

Ograniczanie ruchu internetowego za pomocą zapory aplikacji internetowych
