Dekodowanie DVD oparte na sprzęcie

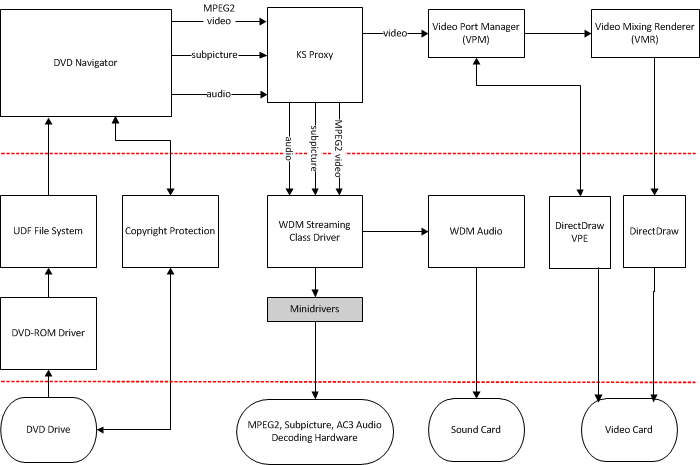

Na poniższym diagramie przedstawiono rozwiązanie dekodowania DVD oparte na sprzęcie i sposób dopasowania go do architektury modelu sterowników systemu Windows (WDM). Przedstawia on pełną obsługę dekodatorów sprzętowych z istniejącymi technologiami DVD w systemie Microsoft Windows XP.

Białe pola reprezentują oprogramowanie dostarczane przez firmę Microsoft, a zacienione pole reprezentuje składnik dostarczony przez dostawców sprzętu. Owal reprezentuje sprzęt dostarczony przez IHV i OEM.

Komputery korzystające z dysków DVD firmy Microsoft obsługują zarówno magazyn DVD, jak i, jeśli istnieje odpowiedni sprzęt dekodowania lub oprogramowanie, dekodowanie DVD i odtwarzanie.
