Wymagania dotyczące zasobów sieciowych na potrzeby integracji lub wstrzykiwania zasobu bramy obszaru roboczego do sieci wirtualnej

DOTYCZY: Podstawowa wersja 2 | Standardowa, wersja 2 | Premium | Premium, wersja 2

Izolacja sieci jest opcjonalną funkcją zasobu brama obszaru roboczego w usłudze API Management. W artykule omówiono wymagania dotyczące zasobów sieciowych podczas integrowania lub wprowadzania bramy w wirtualnej sieci platformy Azure. Niektóre wymagania różnią się w zależności od żądanego trybu dostępu przychodzącego i wychodzącego. Obsługiwane są następujące tryby:

  • Integracja z siecią wirtualną: publiczny dostęp przychodzący, prywatny dostęp wychodzący
  • Iniekcja sieci wirtualnej: prywatny dostęp przychodzący, prywatny dostęp wychodzący

Aby zapoznać się z informacjami na temat opcji sieci w usłudze API Management, zobacz Zabezpieczanie ruchu przychodzącego lub wychodzącego w usłudze Azure API Management przy użyciu sieci wirtualnej.

Uwaga

  • Konfiguracja sieciowa bramy obszaru roboczego jest niezależna od konfiguracji sieciowej wystąpienia usługi API Management.
  • Obecnie brama obszaru roboczego można skonfigurować tylko w sieci wirtualnej po utworzeniu bramy. Nie można później zmienić konfiguracji sieci lub ustawień bramy.

Lokalizacja sieciowa

Sieć wirtualna musi znajdować się w tym samym regionie i subskrypcji platformy Azure co wystąpienie API Management.

Dedykowana podsieć

  • Podsieć używana do integracji sieci wirtualnej lub iniekcji może być używana tylko przez jedną bramę obszaru roboczego. Nie możesz go udostępnić innemu zasobowi Azure.

Rozmiar podsieci

  • Minimum: /27 (32 adresy)
  • Maksymalna: /24 (256 adresów) — zalecane

Delegacja podsieci

Deleguj podsieć zgodnie z opisaniem w poniższych sekcjach, aby umożliwić pożądany dostęp przychodzący i wychodzący.

Aby uzyskać informacje na temat konfigurowania delegowania podsieci, zobacz Dodawanie lub usuwanie delegowania podsieci.

W celu integracji z siecią wirtualną deleguj podsieć do usługi Microsoft.Web/serverFarms.

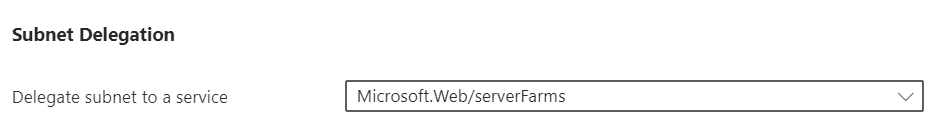

Zrzut ekranu przedstawiający delegowanie podsieci do aplikacji Microsoft.Web/serverFarms w portalu.

Uwaga

Dostawca Microsoft.Web zasobów musi być zarejestrowany w subskrypcji, aby można było delegować podsieć do usługi. Aby uzyskać instrukcje rejestrowania dostawcy zasobów przy użyciu portalu, zobacz Rejestrowanie dostawcy zasobów.

Aby uzyskać więcej informacji na temat konfigurowania delegowania podsieci, zobacz Dodawanie lub usuwanie delegowania podsieci.

Sieciowa grupa zabezpieczeń

Musisz powiązać grupę bezpieczeństwa sieciowego (NSG) z podsiecią. Aby skonfigurować sieciową grupę zabezpieczeń, zobacz Tworzenie sieciowej grupy zabezpieczeń.

  • Skonfiguruj reguły w poniższej tabeli, aby umożliwić ruch wychodzący do usługi Azure Key Vault, która jest zależnością usługi API Management.
  • Skonfiguruj inne reguły ruchu wychodzącego, których potrzebujesz, aby brama mogła dotrzeć do zaplecza API.
  • Konfiguruj inne reguły NSG, aby spełniły wymagania dotyczące dostępu do sieci w Twojej organizacji. Na przykład użyj reguł NSG do blokowania ruchu wychodzącego do internetu i zezwalaj na dostęp tylko do zasobów w twojej wirtualnej sieci.
Kierunek Źródło Zakresy portów źródłowych Miejsce docelowe Zakresy portów docelowych Protokół Akcja Przeznaczenie
Wychodzący Sieć wirtualna * AzureKeyVault 443 TCP Pozwól Zależność od usługi Azure Key Vault

Ważne

  • Przychodzące reguły NSG nie mają zastosowania podczas integrowania bramy obszaru roboczego z siecią wirtualną na potrzeby prywatnego dostępu wychodzącego. Aby wymusić reguły sieciowej grupy zabezpieczeń dla ruchu przychodzącego, należy użyć iniekcji sieci wirtualnej zamiast integracji.
  • To zachowanie różni się od obsługi sieci w klasycznej warstwie Premium, gdzie przychodzące reguły NSG są stosowane zarówno w zewnętrznym, jak i wewnętrznym trybie iniekcji do sieci wirtualnej. Dowiedz się więcej

Ustawienia DNS dla wbudowywania sieci wirtualnej

W przypadku iniekcji do sieci wirtualnej musisz zarządzać własnym systemem DNS, aby umożliwić dostęp przychodzący do bramy obszaru roboczego.

Chociaż masz możliwość korzystania z prywatnego lub niestandardowego serwera DNS, zalecamy:

  1. Konfigurowanie strefy prywatnej usługi Azure DNS.
  2. Połącz strefę prywatną usługi Azure DNS z siecią wirtualną.

Dowiedz się, jak skonfigurować strefę prywatną w usłudze Azure DNS.

Uwaga

Jeśli skonfigurujesz prywatny lub niestandardowy resolver DNS w sieci wirtualnej używanej w procesie iniekcji, musisz upewnić się, że rozpoznawanie nazw dla punktów końcowych usługi Azure Key Vault (*.vault.azure.net). Zalecamy skonfigurowanie prywatnej strefy DNS platformy Azure, która nie wymaga dodatkowej konfiguracji w celu jej włączenia.

Dostęp przez domyślną nazwę hosta

Gdy tworzysz bramę do przestrzeni roboczej API Management, przypisujesz jej domyślną nazwę hosta. Nazwę hosta możesz zobaczyć w portalu Azure na stronie Przegląd bramy roboczej, wraz z jej prywatnym wirtualnym adresem IP. Domyślna nazwa hosta używa formatu <gateway-name>-<random hash>.gateway.<region>-<number>.azure-api.net. Na przykład team-workspace-123456abcdef.gateway.uksouth-01.azure-api.net.

Uwaga

Brama obszaru roboczego odpowiada tylko na żądania kierowane do nazwy hosta skonfigurowanej na swoim punkcie końcowym, a nie do jej prywatnego adresu VIP.

Konfigurowanie rekordu DNS

Utwórz rekord A na serwerze DNS, aby uzyskać dostęp do obszaru roboczego z poziomu sieci wirtualnej. Przypisz rekord punktu końcowego do prywatnego adresu VIP bramy przestrzeni roboczej.

W celach testowych można zaktualizować plik hostów na maszynie wirtualnej w podsieci połączonej z siecią wirtualną, w której wdrożono usługę API Management. Zakładając, że prywatny wirtualny adres IP bramy obszaru roboczego to 10.1.0.5, możesz mapować plik hostów, jak pokazano w poniższym przykładzie. Plik mapowania hostów znajduje się w systemie %SystemDrive%\drivers\etc\hosts (Windows) lub /etc/hosts (Linux, macOS).

Wewnętrzny wirtualny adres IP Nazwa hosta bramy
10.1.0.5 teamworkspace.gateway.westus.azure-api.net
