Samouczek: dodawanie segmentu sieci NSX w Azure VMware Solution

Po wdrożeniu Azure VMware Solution można skonfigurować segment sieci NSX z poziomu Menedżera NSX lub portalu Azure. Po skonfigurowaniu segmenty są widoczne w Azure VMware Solution, Menedżerze NSX i programie vCenter Server. Serwer NSX jest domyślnie aprowizowany wstępnie z bramą NSX Tier-0 w trybie aktywnym/ aktywnym i domyślną bramą NSX Tier-1 w trybie aktywnym/rezerwowym . Te bramy umożliwiają łączenie segmentów (przełączników logicznych) i zapewnienie łączności wschód-zachód i północ-południe.

Napiwek

Portal Azure przedstawia uproszczony widok operacji NSX, których administrator VMware potrzebuje regularnie i jest przeznaczony dla użytkowników, którzy nie znają menedżera NSX.

Z tego samouczka dowiesz się, jak wykonywać następujące czynności:

  • Dodawanie segmentów sieci przy użyciu menedżera NSX lub portalu Azure
  • Weryfikowanie nowego segmentu sieci

Wymagania wstępne

Chmura prywatna Azure VMware Solution z dostępem do interfejsów programu vCenter Server i menedżera NSX. Aby uzyskać więcej informacji, zobacz samouczek Konfigurowanie sieci .

Dodawanie segmentu sieci NSX za pomocą portalu Azure

Uwaga

Jeśli planujesz używać protokołu DHCP, przed skonfigurowaniem segmentu sieci NSX należy skonfigurować serwer DHCP lub przekaźnik DHCP.

  1. W chmurze prywatnej Azure VMware Solution w obszarze Workload Networking wybierz pozycję SegmentsDodaj.

  2. Podaj szczegóły nowego segmentu logicznego i wybierz przycisk OK.

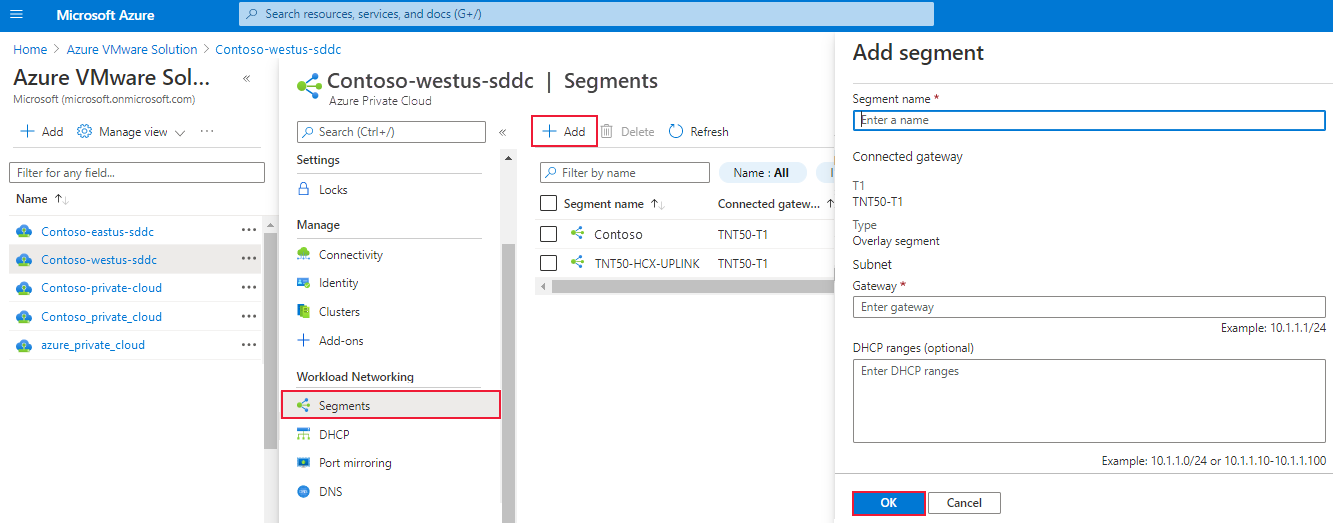

    Screenshot przedstawiający sposób dodawania nowego segmentu NSX w portalu Azure.

    • Nazwa segmentu — nazwa segmentu widocznego w programie vCenter Server.

    • Brama podsieci — adres IP bramy dla podsieci segmentu z maską podsieci. Maszyny wirtualne są dołączone do segmentu logicznego, a wszystkie maszyny wirtualne łączące się z tym segmentem należą do tej samej podsieci. Ponadto wszystkie maszyny wirtualne dołączone do tego segmentu logicznego muszą mieć adres IP z tego samego segmentu.

    • DHCP (opcjonalnie) — zakresy DHCP dla segmentu logicznego. Aby korzystać z protokołu DHCP w segmentach, należy skonfigurować serwer DHCP lub przekaźnik DHCP.

    Uwaga

    Domyślnie wybrana jest połączona brama i jest tylko do odczytu. Przedstawia on bramę warstwy 1 i typ informacji o segmencie.

    • T1 — nazwa bramy warstwy 1 w Menedżerze NSX. Chmura prywatna jest dostarczana z bramą NSX Tier-0 w trybie aktywny/aktywny oraz domyślną bramą NSX Tier-1 w trybie aktywny/pasywny. Segmenty utworzone za pośrednictwem konsoli Azure VMware Solution łączą się tylko z domyślną bramą warstwy 1, a obciążenia tych segmentów uzyskują łączność East-West i North-South. Więcej bram warstwy 1 można tworzyć tylko za pośrednictwem menedżera NSX. Bramy warstwy 1 utworzone z konsoli menedżera NSX nie są widoczne w konsoli Azure VMware Solution.

    • Type — segment nakładki obsługiwany przez Azure VMware Solution.

Segment jest teraz widoczny w programie Azure VMware Solution, Menedżerze NSX i programie vCenter Server.

Dodawanie segmentu sieci za pomocą Menedżera NSX

Maszyny wirtualne utworzone w programie vCenter Server są umieszczane w segmentach sieci utworzonych w NSX i są widoczne w programie vCenter Server.

  1. W Menedżerze NSX wybierz pozycję >, a następnie wybierz pozycję Dodaj segment.

    Zrzut ekranu przedstawiający sposób dodawania nowego segmentu w Menedżerze NSX.

  2. Wpisz nazwę segmentu.

  3. Wybierz bramę warstwy 1 (TNTxx-T1) jako połączoną bramę i pozostaw typ jako elastyczny.

  4. Wybierz wstępnie skonfigurowaną nakładkę Transport Zone (TNTxx-OVERLAY-TZ), a następnie wybierz pozycję Ustaw podsieci.

    Zrzut ekranu przedstawiający szczegóły segmentów dotyczące dodawania nowego segmentu sieci NSX.

  5. Wprowadź adres IP bramy, a następnie wybierz pozycję Dodaj.

    Ważne

    Adres IP musi znajdować się w bloku adresów RFC1918, który zapewnia połączenie z maszynami wirtualnymi w nowym segmencie.

    Zrzut ekranu przedstawiający adres IP bramy dla nowego segmentu.

  6. Wybierz pozycję Zastosuj , a następnie pozycję Zapisz.

  7. Wybierz pozycję Nie , aby odrzucić opcję kontynuowania konfigurowania segmentu.

Weryfikowanie nowego segmentu sieci

Sprawdź obecność nowego segmentu sieci. W tym przykładzie ls01 jest nowym segmentem sieci.

  1. W Menedżerze NSX wybierz pozycję .

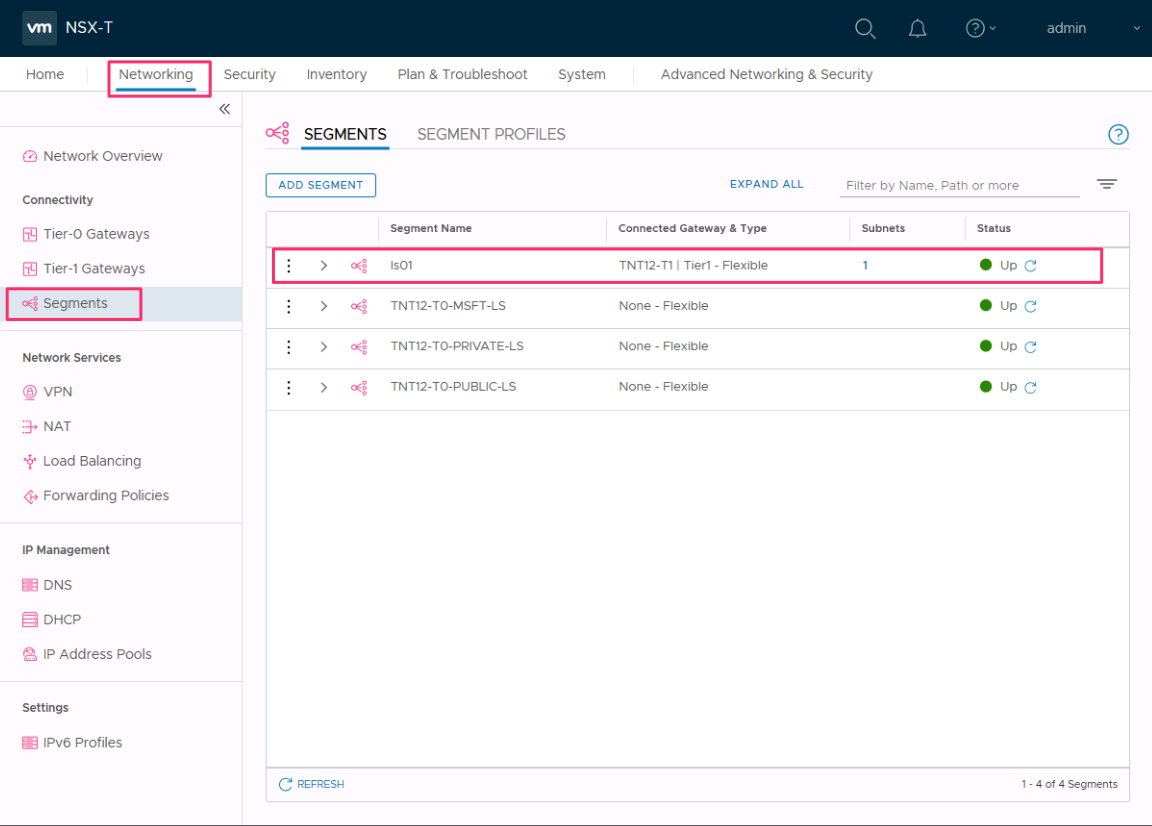

    Zrzut ekranu pokazuje potwierdzenie i stan obecności nowego segmentu sieci w NSX.

  2. W programie vCenter Server wybierz pozycję Sieć>SDDC-Datacenter.

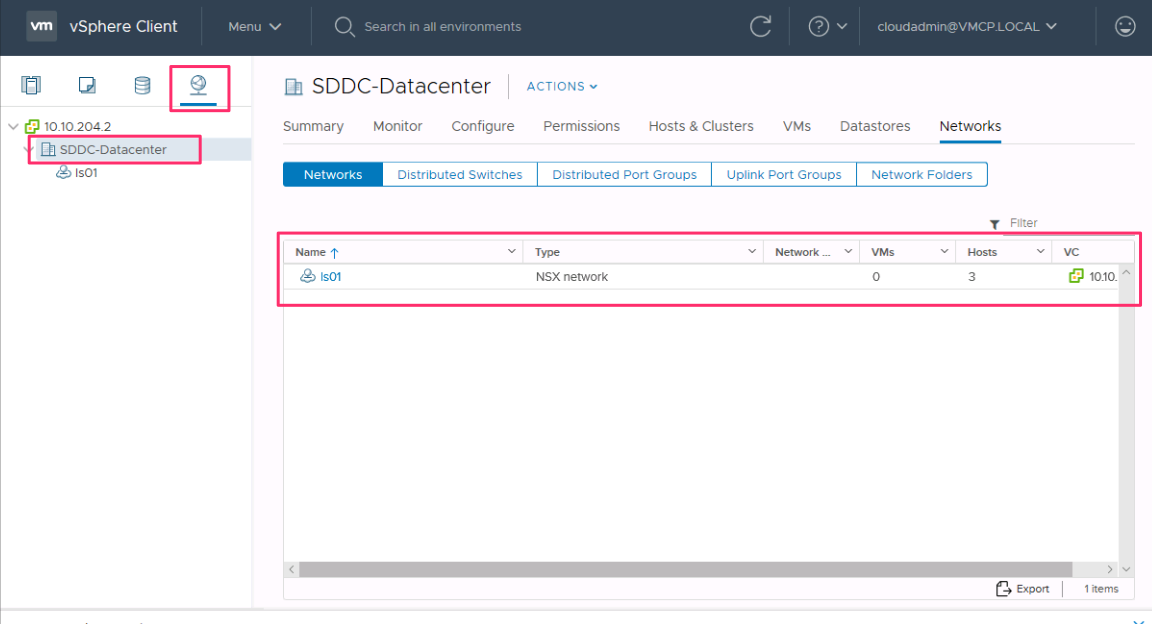

    Zrzut ekranu przedstawia potwierdzenie obecności nowego segmentu sieci w programie vCenter Server.

Następne kroki

W tym samouczku utworzono segment sieci NSX do użycia dla maszyn wirtualnych w programie vCenter Server.

Teraz możesz wykonać następujące akcje:
