Monitorowanie usługi Azure Route Server za pomocą usługi Azure Monitor

Usługa Azure Route Server udostępnia kompleksowe funkcje monitorowania za pośrednictwem usługi Azure Monitor, umożliwiając śledzenie wydajności, monitorowanie łączności równorzędnej protokołu BGP i analizowanie propagacji tras. W tym artykule pokazano, jak uzyskiwać dostęp do metryk usługi Route Server i interpretować je w celu zachowania optymalnej wydajności sieci.

Usługa Azure Monitor zapewnia scentralizowane monitorowanie wszystkich usług platformy Azure, w tym metryki w czasie rzeczywistym, możliwości alertów i szczegółowe informacje diagnostyczne dotyczące wdrożenia usługi Route Server.

Uwaga

Metryki klasyczne są przestarzałe i nie są zalecane do monitorowania usługi Route Server. Użyj metryk usługi Azure Monitor, aby uzyskać najlepsze doświadczenie.

Wymagania wstępne

Przed rozpoczęciem monitorowania serwera Route Server upewnij się, że masz:

• Konto platformy Azure z aktywną subskrypcją. Utwórz konto bezpłatnie.
• Istniejące wdrożenie usługi Azure Route Server. Jeśli musisz utworzyć serwer routingu, zobacz Tworzenie i konfigurowanie usługi Azure Route Server.
• Odpowiednie uprawnienia do wyświetlania metryk w Azure Portal (rola Czytelnik Monitorowania lub wyższa).

Uzyskiwanie dostępu do metryk usługi Route Server

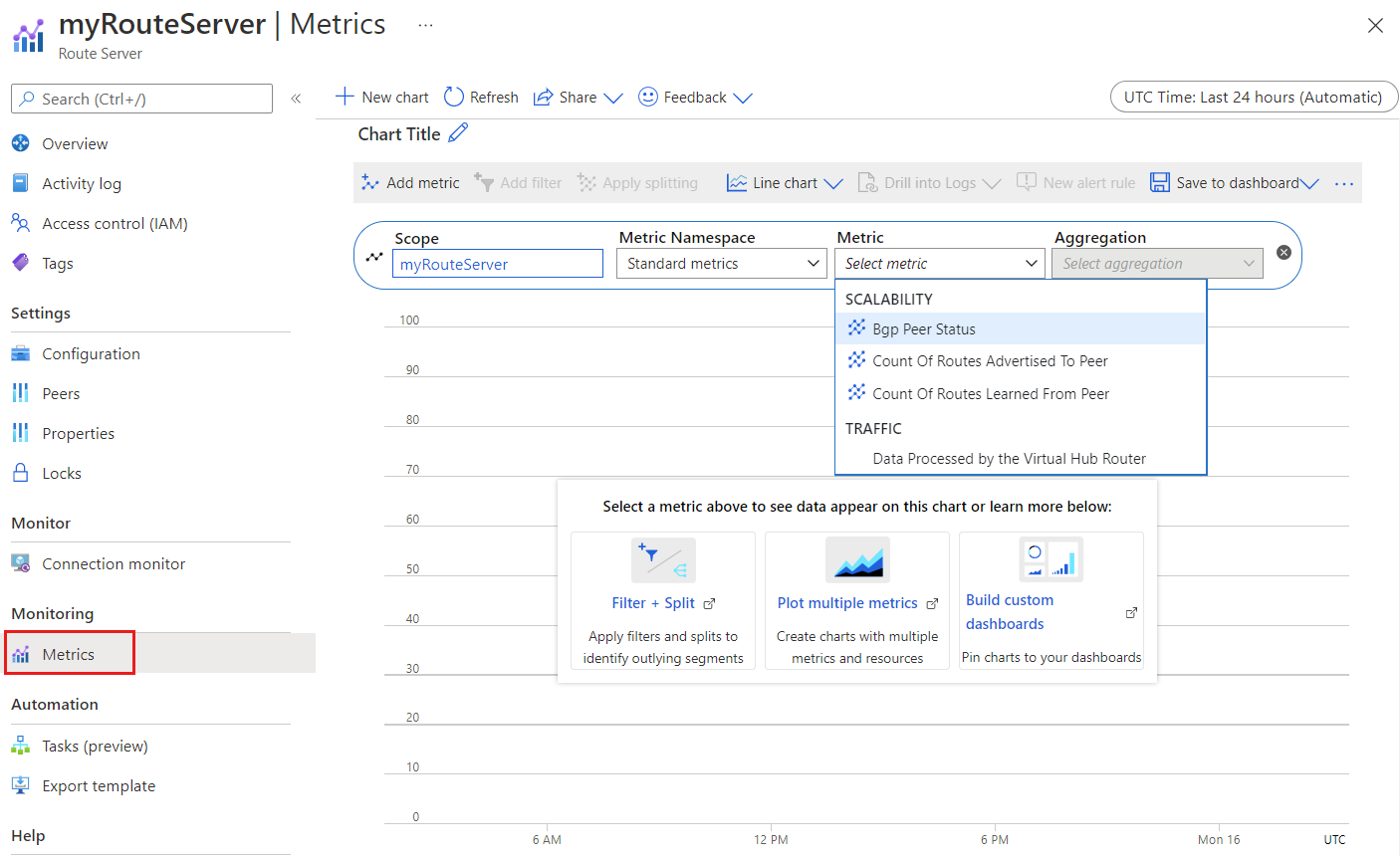

Aby wyświetlić metryki usługi Azure Route Server w witrynie Azure Portal:

1. Zaloguj się do witryny Azure Portal.

2. Przejdź do zasobu usługi Route Server.

3. W okienku nawigacji po lewej stronie w obszarze Monitorowanie wybierz pozycję Metryki.

4. W Eksploratorze metryk wybierz metrykę z listy rozwijanej Metryka . Domyślna agregacja jest automatycznie stosowana na podstawie typu metryki.



Ważne

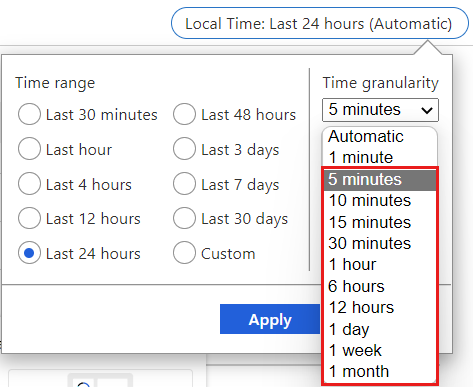

Aby uzyskać optymalne wyniki podczas wyświetlania metryk usługi Route Server, wybierz stopień szczegółowości czasu 5 minut lub większy w selektorze czasu.

Opis typów agregacji

Eksplorator metryk usługi Azure Monitor obsługuje wiele typów agregacji na potrzeby analizy danych. Każda metryka usługi Route Server używa zalecanego typu agregacji w celu uzyskania dokładnych szczegółowych informacji:

• Suma: suma wszystkich wartości przechwyconych w interwale agregacji
• Liczba: liczba pomiarów przechwyconych w interwale agregacji
• Średnia: średnia wszystkich wartości metryk przechwyconych w interwale agregacji
• Minimum: najmniejsza wartość przechwycona w interwale agregacji
• Maksimum: największa wartość przechwycona w interwale agregacji

Aby uzyskać więcej informacji na temat typów agregacji, zobacz Agregacja na wykresach metryk usługi Azure Monitor.

Dostępne metryki

W poniższej tabeli opisano metryki dostępne do monitorowania usługi Azure Route Server:

Wskaźnik	Kategoria	Jednostka	Typ agregacji	Opis	Wymiary	Czy można wyeksportować przy użyciu ustawień diagnostycznych?
Stan sąsiada BGP	Skalowalność	Liczba	Maksimum	Dostępność protokołu BGP z usługi Route Server do komunikacji równorzędnej	Adres IP sąsiada BGP, typ sąsiada BGP, instancja serwera tras	Tak
Liczba tras rozgłaszanych do peera	Skalowalność	Liczba	Maksimum	Liczba tras ogłaszanych z Route Server do peera	Adres IP peera BGP, typ peera BGP, instancja serwera tras	Tak
Liczba tras poznanych na podstawie elementu równorzędnego	Skalowalność	Liczba	Maksimum	Liczba tras nauczonych od peera	Adres IP peera BGP, typ peera BGP, instancja serwera tras	Tak
Jednostki infrastruktury routingu	Skalowalność	Liczba	Maksimum	Łączna liczba jednostek infrastruktury routingu, która reprezentuje pojemność serwera Route Server	none	Nie.
Wykorzystanie maszyn wirtualnych w strukturze rozgłaszania	Skalowalność	Procent	Maksimum	Liczba wdrożonych maszyn wirtualnych szprych jako procent całkowitej liczby maszyn wirtualnych szprych, które mogą obsługiwać jednostki infrastruktury routingu serwera Route Server	none	Nie.

Ważne

Usługa Azure Monitor zawiera metrykę o nazwie Dane przetworzone przez router koncentratora wirtualnego , która jest wyświetlana w monitorowaniu usługi Route Server. Ta metryka nie ma zastosowania do serwera Route Server i powinna być ignorowana podczas monitorowania wdrożenia.

Monitorowanie określonych metryk

Poniższe sekcje zawierają szczegółowe informacje o każdej metryce serwera Route Server i sposobie interpretowania danych.

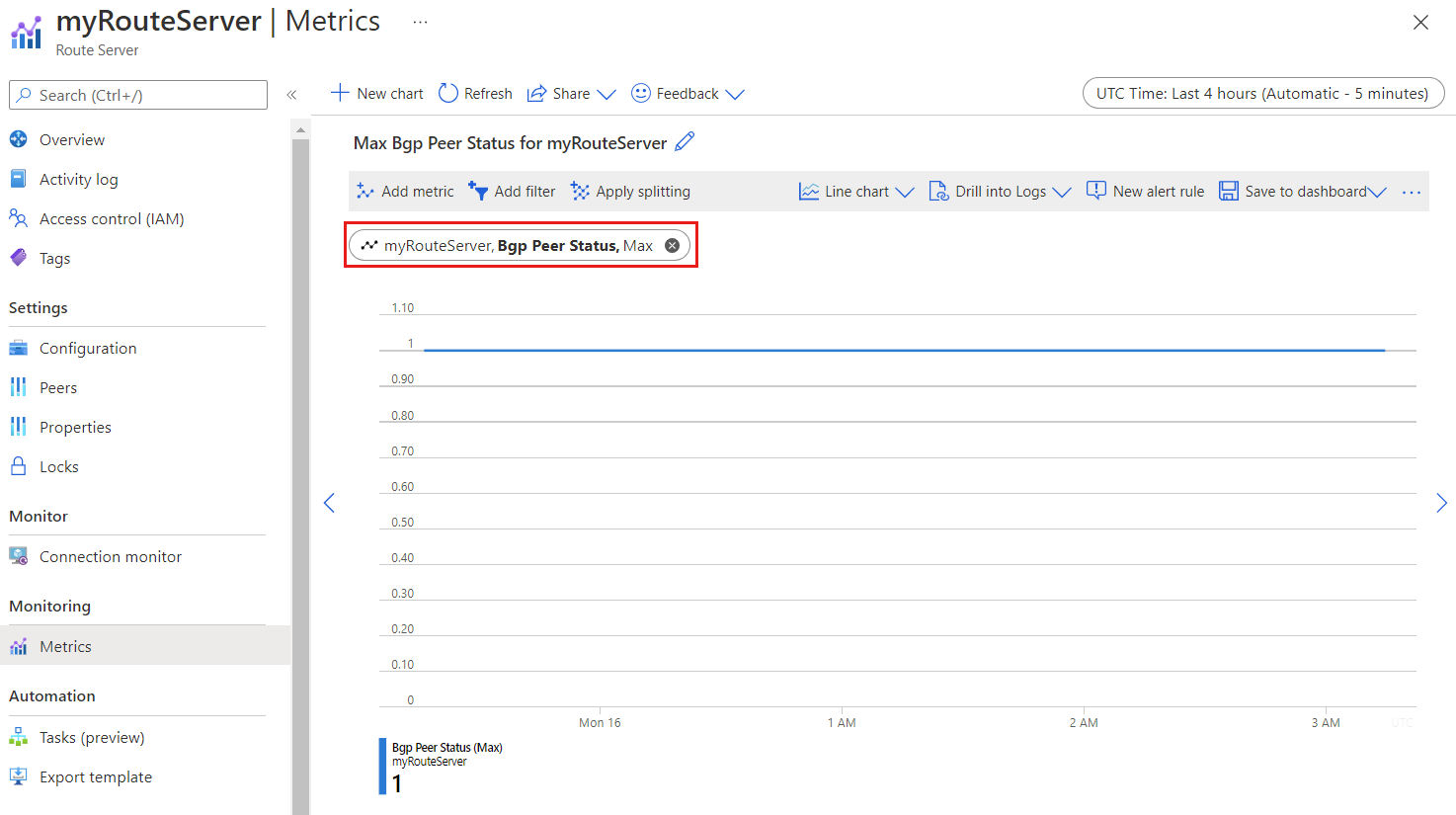

Stan elementu równorzędnego protokołu BGP

Zalecany typ agregacji: maksymalny

Metryka stanu sąsiadującego protokołu BGP wskazuje stan łączności między serwerem Route Server a wirtualnymi urządzeniami sieciowymi (NVA). Ta metryka binarna używa następujących wartości:

• 1: Sesja protokołu BGP jest ustanowiona i działa
• 0: sesja protokołu BGP nie działa lub jest niedostępna

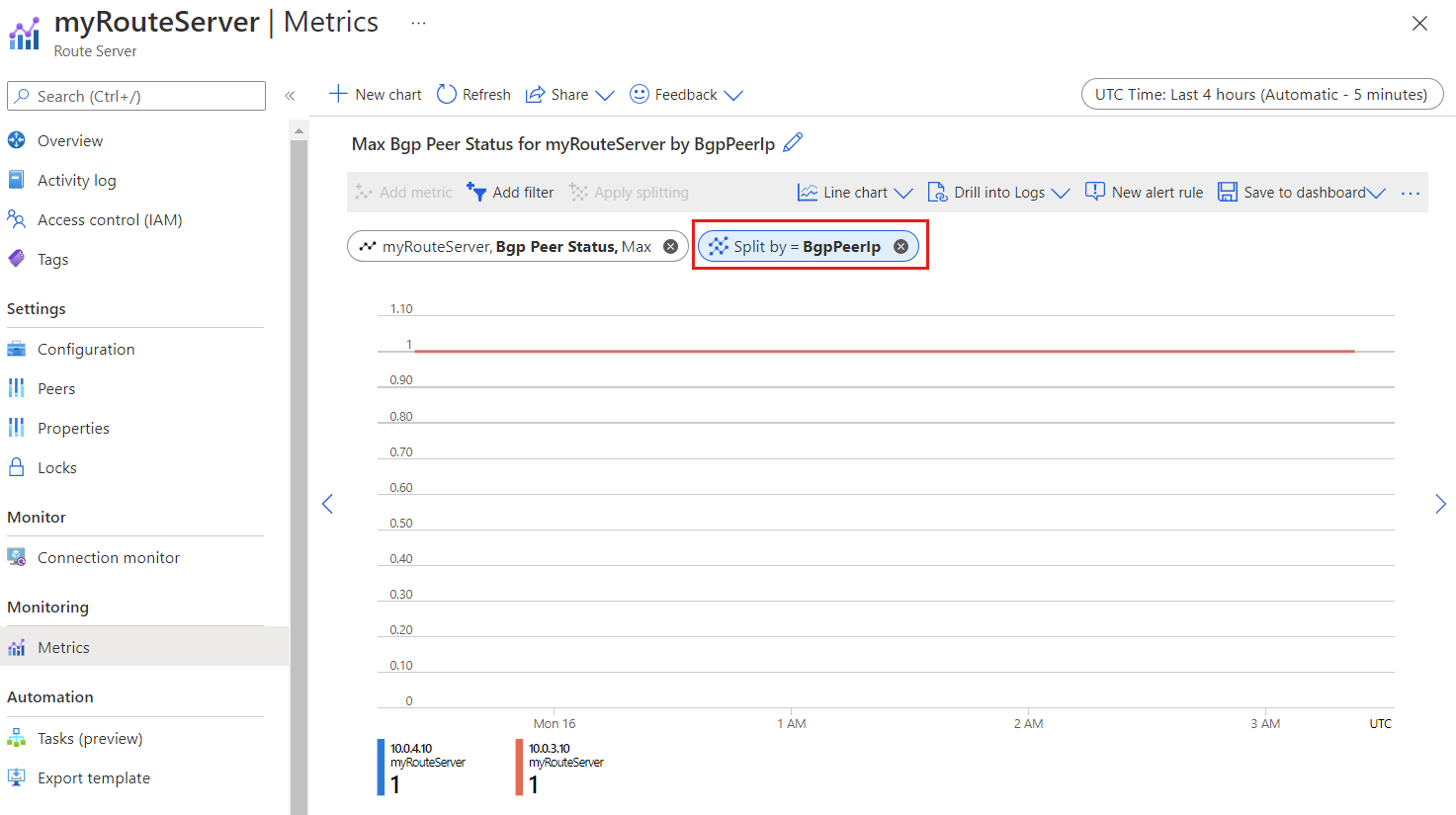

Monitorowanie poszczególnych sąsiadów BGP

Aby wyświetlić stan protokołu BGP dla określonych równorzędnych urządzeń NVA:

1. Na wykresie metryk wybierz pozycję Zastosuj dzielenie.
2. Wybierz BgpPeerIp z listy wymiarów.
3. Na wykresie są wyświetlane oddzielne linie dla każdego adresu IP peera BGP.

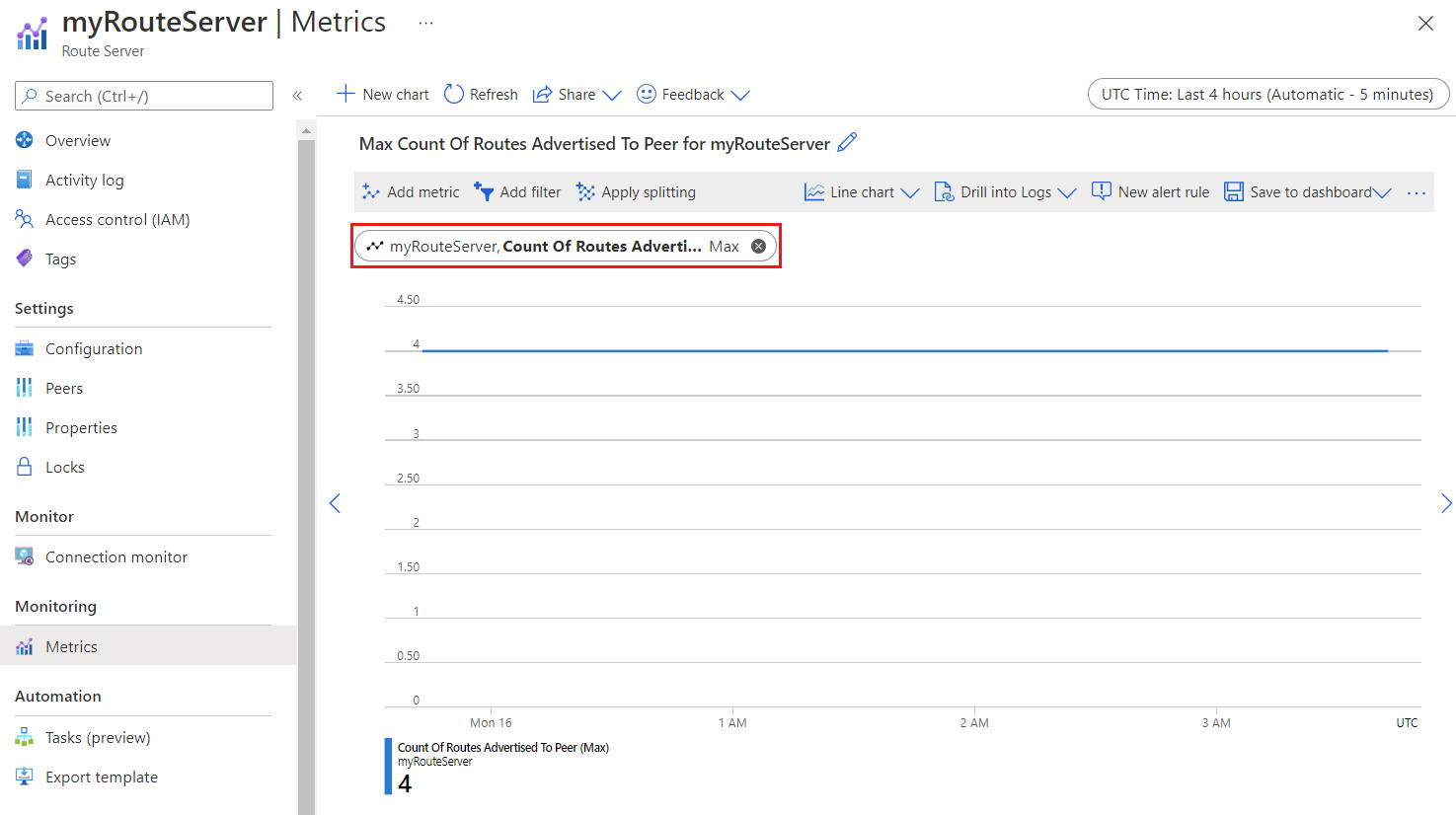

Liczba tras ogłaszanych do peera

Zalecany typ agregacji: maksymalny

Ta metryka pokazuje liczbę tras, które Route Server anonsuje do równorzędnych urządzeń NVA. Monitoruj tę metryę, aby zrozumieć propagację tras i sprawdzić, czy oczekiwane trasy są współużytkowane z urządzeniami sieciowymi.

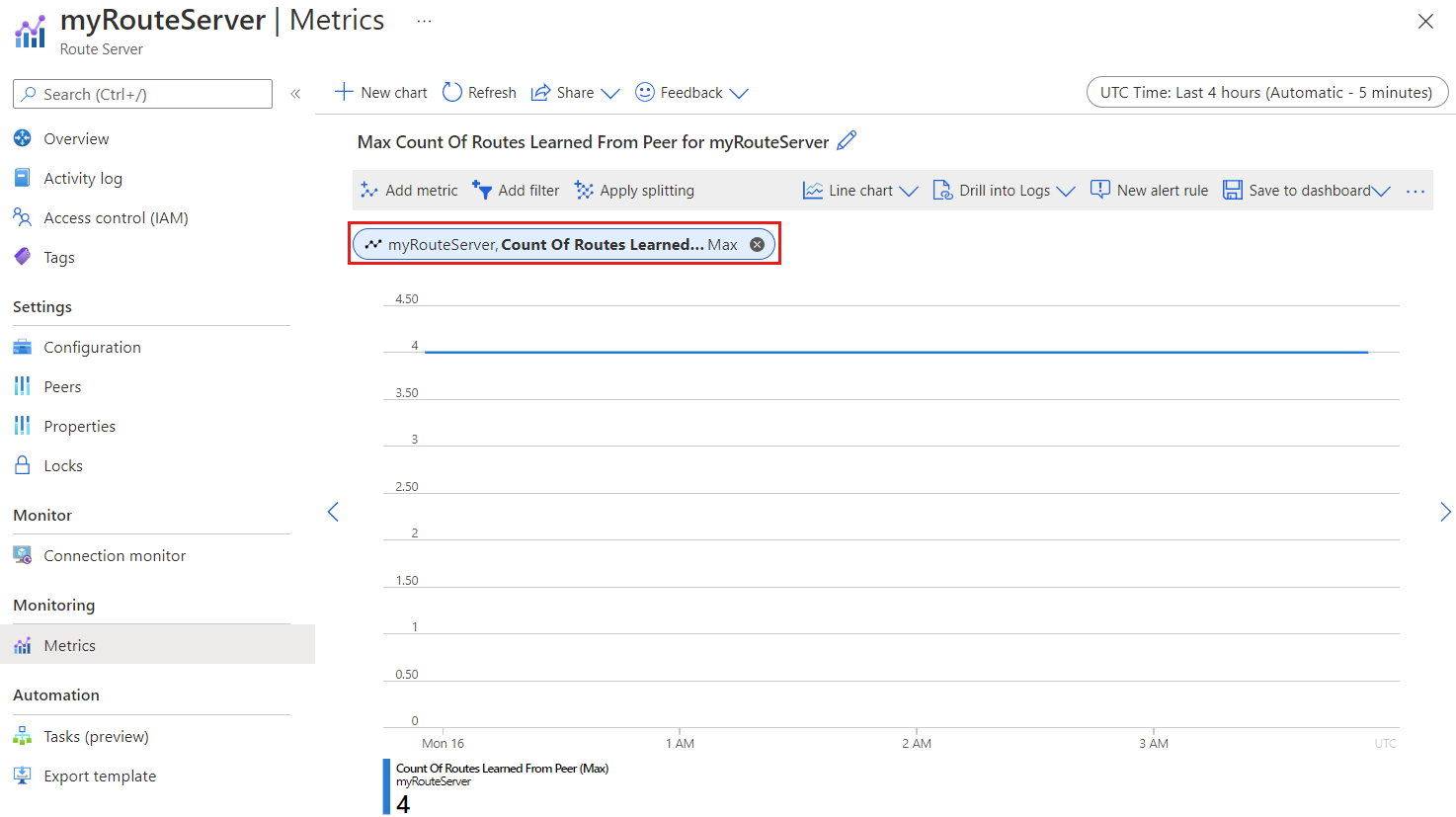

Liczba tras nauczonych od sąsiada

Zalecany typ agregacji: maksymalny

Ta metryka pokazuje liczbę tras, które Route Server uczy się od rówieśników NVA. Ta metryka służy do monitorowania uczenia tras i upewnienia się, że urządzenia sieciowe prawidłowo anonsują swoje trasy.

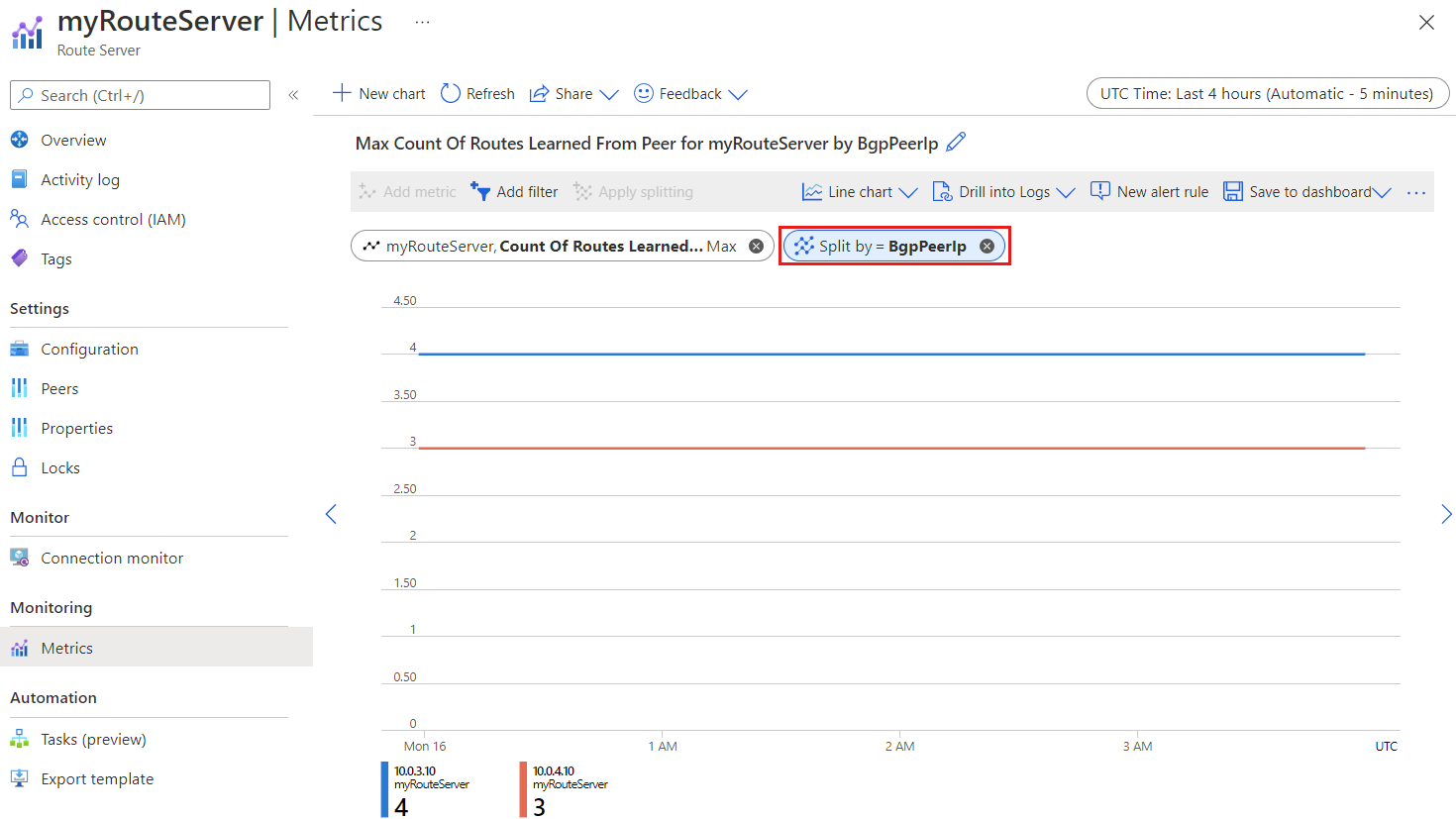

Monitorowanie tras od konkretnych węzłów równorzędnych

Aby wyświetlić trasy poznane od poszczególnych partnerów NVA:

1. Na wykresie metryk wybierz pozycję Zastosuj dzielenie.
2. Wybierz BgpPeerIp z listy wymiarów.
3. Wykres przedstawia liczbę tras dla każdego elementu równorzędnego oddzielnie.

Konfigurowanie alertów monitorowania

Aby aktywnie monitorować wdrożenie usługi Route Server, rozważ utworzenie alertów dotyczących krytycznych metryk:

1. Rozłączenie połączenia równorzędnego protokołu BGP: Alert, gdy stan połączenia równorzędnego protokołu BGP jest równy 0
2. Anomalie dotyczące liczby tras: alert, gdy liczba tras znacznie odbiega od punktu odniesienia
3. Dostępność węzłów: alert, gdy określone krytyczne węzły staną się niedostępne

Aby uzyskać szczegółowe instrukcje dotyczące tworzenia alertów, zobacz Tworzenie alertów metryk w usłudze Azure Monitor.

Rozwiązywanie problemów z metrykami

Użyj metryk usługi Route Server, aby zdiagnozować typowe problemy:

• Problemy z łącznością protokołu BGP: Sprawdź stan komunikacji równorzędnej BGP i sprawdź łączność sieciową
• Brakujące trasy: Porównaj anonsowane i poznane liczby tras w celu zidentyfikowania problemów z propagacją
• Problemy z wydajnością: Monitorowanie liczby tras w odniesieniu do limitów usług
• Problemy specyficzne dla równorzędnych: użyj podziału wymiarów, aby odizolować problemy z poszczególnymi urządzeniami NVA.
