Uzyskiwanie dostępu do interfejsu iDRAC za pośrednictwem bezpośredniego połączenia USB

Funkcja bezpośrednia iDRAC umożliwia bezpośrednie połączenie laptopa z portem USB iDRAC. Ta funkcja umożliwia bezpośrednią interakcję z interfejsami iDRAC, takimi jak interfejs internetowy, RACADM i WSMan na potrzeby zaawansowanego zarządzania serwerem i obsługi.

Aby uzyskać dostęp do interfejsu iDRAC za pośrednictwem portu USB, wykonaj następujące czynności z laptopa.

Kroki

  1. Z laptopa wyłącz wszystkie sieci bezprzewodowe i odłącz się od innych sieci przewodowych.

  2. Podłącz micro USB z laptopa do portu iDRAC Direct znajdującego się na przedniej części serwera. Zapoznaj się z elementem 4 na diagramie.

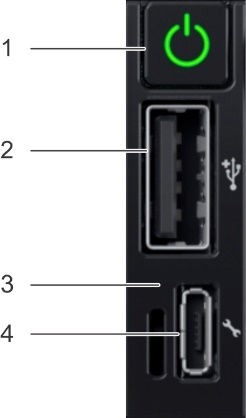

    Diagram przedstawiający przycisk zasilania, porty USB i micro USB.

  3. Poczekaj, aż laptop uzyska adres IP 169.254.0.4.

    Uzyskanie adresów IP może potrwać kilka sekund. IDRAC uzyskuje adres IP 169.254.0.3.

  4. Połącz się z interfejsem internetowym iDRAC.

    Aby uzyskać dostęp do interfejsu internetowego iDRAC, otwórz przeglądarkę i przejdź do wersji 169.254.0.3.

  5. Ukończ wymagane działania.

    Uwaga

    Gdy iDRAC korzysta z portu USB, który jest elementem 3 na powyższym diagramie, dioda LED miga, wskazując aktywność. Częstotliwość mrugania wynosi cztery na sekundę.

  6. Odłącz micro USB.

    Po wykonaniu żądanych akcji odłącz USB od systemu. Dioda LED wyłącza się.
