Szybki start: bezpośredni ruch internetowy za pomocą usługi aplikacja systemu Azure Gateway przy użyciu programu Azure PowerShell

Artykuł
11/08/2023

W tym przewodniku Szybki start utworzysz bramę aplikacji przy użyciu programu Azure PowerShell. Następnie przetestujesz go, aby upewnić się, że działa prawidłowo.

Brama aplikacji kieruje ruch internetowy aplikacji do określonych zasobów w puli zaplecza. Odbiorniki są przypisywane do portów, tworzenia reguł i dodawania zasobów do puli zaplecza. Dla uproszczenia w tym artykule użyto prostej konfiguracji z publicznym adresem IP frontonu, podstawowego odbiornika do hostowania pojedynczej lokacji w bramie aplikacji, podstawowej reguły routingu żądań i dwóch maszyn wirtualnych w puli zaplecza.

application gateway resources

Możesz również wykonać ten przewodnik Szybki start przy użyciu interfejsu wiersza polecenia platformy Azure lub witryny Azure Portal.

Wymagania wstępne

Konto platformy Azure z aktywną subskrypcją. Utwórz konto bezpłatnie.
Program Azure PowerShell w wersji 1.0.0 lub nowszej (jeśli uruchamiasz program Azure PowerShell lokalnie).

Azure Cloud Shell

Na platforma Azure hostowane jest Azure Cloud Shell, interaktywne środowisko powłoki, z którego można korzystać w przeglądarce. Do pracy z usługami platformy Azure można używać programu Bash lub PowerShell w środowisku Cloud Shell. Aby uruchomić kod w tym artykule, możesz użyć wstępnie zainstalowanych poleceń usługi Cloud Shell bez konieczności instalowania niczego w środowisku lokalnym.

Aby uruchomić środowisko Azure Cloud Shell:

Opcja	Przykład/link
Wybierz pozycję Wypróbuj w prawym górnym rogu bloku kodu lub polecenia. Wybranie pozycji Wypróbuj nie powoduje automatycznego skopiowania kodu lub polecenia do usługi Cloud Shell.
Przejdź do witryny https://shell.azure.com lub wybierz przycisk Uruchom Cloud Shell, aby otworzyć środowisko Cloud Shell w przeglądarce.
Wybierz przycisk Cloud Shell na pasku menu w prawym górnym rogu witryny Azure Portal.

Aby użyć usługi Azure Cloud Shell:

Uruchom usługę Cloud Shell.
Wybierz przycisk Kopiuj w bloku kodu (lub bloku poleceń), aby skopiować kod lub polecenie.
Wklej kod lub polecenie do sesji usługi Cloud Shell, wybierając klawisze Ctrl+Shift V w systemach Windows i Linux lub wybierając pozycję Cmd+Shift++V w systemie macOS.
Wybierz klawisz Enter, aby uruchomić kod lub polecenie.

Uwaga

Do interakcji z platformą Azure zalecamy używanie modułu Azure Az w programie PowerShell. Zobacz Instalowanie programu Azure PowerShell, aby rozpocząć. Aby dowiedzieć się, jak przeprowadzić migrację do modułu Az PowerShell, zobacz Migracja programu Azure PowerShell z modułu AzureRM do modułu Az.

Łączenie się z platformą Azure

Aby nawiązać połączenie z platformą Azure, uruchom polecenie Connect-AzAccount.

Tworzenie grupy zasobów

Na platformie Azure możesz przydzielić powiązane zasoby do grupy zasobów. Możesz użyć istniejącej grupy zasobów lub utworzyć nową.

Aby utworzyć nową grupę zasobów, użyj New-AzResourceGroup polecenia cmdlet :

New-AzResourceGroup -Name myResourceGroupAG -Location eastus

Tworzenie zasobów sieciowych

Do komunikacji między tworzonymi zasobami platforma Azure potrzebuje sieci wirtualnej. Podsieć bramy aplikacji może zawierać tylko bramy aplikacji. Inne zasoby nie są dozwolone. Możesz utworzyć nową podsieć dla usługi Application Gateway lub użyć istniejącej. W tym przykładzie tworzysz dwie podsieci: jedną dla bramy aplikacji i drugą dla serwerów zaplecza. Adres IP frontonu usługi Application Gateway można skonfigurować tak, aby był publiczny lub prywatny zgodnie z twoim przypadkiem użycia. W tym przykładzie wybierzesz publiczny adres IP frontonu.

Utwórz konfiguracje podsieci przy użyciu polecenia New-AzVirtualNetworkSubnetConfig.
Utwórz sieć wirtualną przy użyciu konfiguracji podsieci przy użyciu polecenia New-AzVirtualNetwork.
Utwórz publiczny adres IP przy użyciu polecenia New-AzPublicIpAddress.

Uwaga

Zasady punktu końcowego usługi dla sieci wirtualnej nie są obecnie obsługiwane w podsieci usługi Application Gateway.

$agSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myAGSubnet `
  -AddressPrefix 10.21.0.0/24
$backendSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myBackendSubnet `
  -AddressPrefix 10.21.1.0/24
New-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myVNet `
  -AddressPrefix 10.21.0.0/16 `
  -Subnet $agSubnetConfig, $backendSubnetConfig
New-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -Name myAGPublicIPAddress `
  -AllocationMethod Static `
  -Sku Standard

Tworzenie bramy aplikacji

Tworzenie konfiguracji adresów IP i portu frontonu

Użyj New-AzApplicationGatewayIPConfiguration polecenia , aby utworzyć konfigurację, która kojarzy podsieć utworzoną z bramą aplikacji.
Użyj New-AzApplicationGatewayFrontendIPConfig polecenia , aby utworzyć konfigurację, która przypisuje publiczny adres IP utworzony wcześniej dla bramy aplikacji.
Użyj New-AzApplicationGatewayFrontendPort polecenia , aby przypisać port 80, aby uzyskać dostęp do bramy aplikacji.

$vnet   = Get-AzVirtualNetwork -ResourceGroupName myResourceGroupAG -Name myVNet
$subnet = Get-AzVirtualNetworkSubnetConfig -VirtualNetwork $vnet -Name myAGSubnet
$pip    = Get-AzPublicIPAddress -ResourceGroupName myResourceGroupAG -Name myAGPublicIPAddress
$gipconfig = New-AzApplicationGatewayIPConfiguration `
  -Name myAGIPConfig `
  -Subnet $subnet
$fipconfig = New-AzApplicationGatewayFrontendIPConfig `
  -Name myAGFrontendIPConfig `
  -PublicIPAddress $pip
$frontendport = New-AzApplicationGatewayFrontendPort `
  -Name myFrontendPort `
  -Port 80

Uwaga

Fronton usługi Application Gateway obsługuje teraz adresy IP z podwójnym stosem (publiczna wersja zapoznawcza). Teraz można utworzyć maksymalnie cztery adresy IP frontonu: dwa adresy IPv4 (publiczne i prywatne) i dwa adresy IPv6 (publiczne i prywatne).

Tworzenie puli zaplecza

Użyj New-AzApplicationGatewayBackendAddressPool polecenia , aby utworzyć pulę zaplecza dla bramy aplikacji. Pula zaplecza jest teraz pusta. Podczas tworzenia kart sieciowych serwera zaplecza w następnej sekcji dodasz je do puli zaplecza.
Skonfiguruj ustawienia puli zaplecza za pomocą polecenia New-AzApplicationGatewayBackendHttpSetting.

$backendPool = New-AzApplicationGatewayBackendAddressPool `
  -Name myAGBackendPool
$poolSettings = New-AzApplicationGatewayBackendHttpSetting `
  -Name myPoolSettings `
  -Port 80 `
  -Protocol Http `
  -CookieBasedAffinity Enabled `
  -RequestTimeout 30

Tworzenie odbiornika i dodawanie reguły

Platforma Azure wymaga odbiornika, aby brama aplikacji mogła właściwie kierować ruch do puli zaplecza. Platforma Azure wymaga również reguły, aby odbiornik wiedział, której puli zaplecza używać dla ruchu przychodzącego.

Utwórz odbiornik przy użyciu New-AzApplicationGatewayHttpListener konfiguracji frontonu i utworzonego wcześniej portu frontonu.
Użyj New-AzApplicationGatewayRequestRoutingRule polecenia , aby utworzyć regułę o nazwie rule1.

$defaultlistener = New-AzApplicationGatewayHttpListener `
  -Name myAGListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $frontendport
$frontendRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name rule1 `
  -RuleType Basic `
  -Priority 100 `
  -HttpListener $defaultlistener `
  -BackendAddressPool $backendPool `
  -BackendHttpSettings $poolSettings

Tworzenie bramy aplikacji

Teraz po utworzeniu niezbędnych zasobów pomocniczych utwórz bramę aplikacji:

Służy New-AzApplicationGatewaySku do określania parametrów bramy aplikacji.
Użyj New-AzApplicationGateway polecenia , aby utworzyć bramę aplikacji.

$sku = New-AzApplicationGatewaySku `
  -Name Standard_v2 `
  -Tier Standard_v2 `
  -Capacity 2
New-AzApplicationGateway `
  -Name myAppGateway `
  -ResourceGroupName myResourceGroupAG `
  -Location eastus `
  -BackendAddressPools $backendPool `
  -BackendHttpSettingsCollection $poolSettings `
  -FrontendIpConfigurations $fipconfig `
  -GatewayIpConfigurations $gipconfig `
  -FrontendPorts $frontendport `
  -HttpListeners $defaultlistener `
  -RequestRoutingRules $frontendRule `
  -Sku $sku

Serwery zaplecza

Po utworzeniu usługi Application Gateway utwórz maszyny wirtualne zaplecza, które będą hostować witryny internetowe. Zaplecze może składać się z kart sieciowych, zestawów skalowania maszyn wirtualnych, publicznego adresu IP, wewnętrznego adresu IP, w pełni kwalifikowanych nazw domen (FQDN) i wielodostępnych zapleczy, takich jak usługa aplikacja systemu Azure Service.

W tym przykładzie utworzysz dwie maszyny wirtualne do użycia jako serwery zaplecza dla bramy aplikacji. Zainstalujesz również usługi IIS na maszynach wirtualnych, aby sprawdzić, czy platforma Azure pomyślnie utworzyła bramę aplikacji.

Tworzenie dwóch maszyn wirtualnych

Pobierz niedawno utworzoną konfigurację puli zaplecza usługi Application Gateway za pomocą polecenia Get-AzApplicationGatewayBackendAddressPool.
Utwórz interfejs sieciowy za pomocą polecenia New-AzNetworkInterface.
Utwórz konfigurację maszyny wirtualnej za pomocą polecenia New-AzVMConfig.
Utwórz maszynę wirtualną za pomocą polecenia New-AzVM.

Po uruchomieniu następującego przykładowego kodu w celu utworzenia maszyn wirtualnych na platformie Azure zostanie wyświetlony monit o podanie poświadczeń. Wprowadź nazwę użytkownika i hasło:

$appgw = Get-AzApplicationGateway -ResourceGroupName myResourceGroupAG -Name myAppGateway
$backendPool = Get-AzApplicationGatewayBackendAddressPool -Name myAGBackendPool -ApplicationGateway $appgw
$vnet   = Get-AzVirtualNetwork -ResourceGroupName myResourceGroupAG -Name myVNet
$subnet = Get-AzVirtualNetworkSubnetConfig -VirtualNetwork $vnet -Name myBackendSubnet
$cred = Get-Credential
for ($i=1; $i -le 2; $i++)
{
  $nic = New-AzNetworkInterface `
    -Name myNic$i `
    -ResourceGroupName myResourceGroupAG `
    -Location EastUS `
    -Subnet $subnet `
    -ApplicationGatewayBackendAddressPool $backendpool
  $vm = New-AzVMConfig `
    -VMName myVM$i `
    -VMSize Standard_DS2_v2
  Set-AzVMOperatingSystem `
    -VM $vm `
    -Windows `
    -ComputerName myVM$i `
    -Credential $cred
  Set-AzVMSourceImage `
    -VM $vm `
    -PublisherName MicrosoftWindowsServer `
    -Offer WindowsServer `
    -Skus 2016-Datacenter `
    -Version latest
  Add-AzVMNetworkInterface `
    -VM $vm `
    -Id $nic.Id
  Set-AzVMBootDiagnostic `
    -VM $vm `
    -Disable
  New-AzVM -ResourceGroupName myResourceGroupAG -Location EastUS -VM $vm
  Set-AzVMExtension `
    -ResourceGroupName myResourceGroupAG `
    -ExtensionName IIS `
    -VMName myVM$i `
    -Publisher Microsoft.Compute `
    -ExtensionType CustomScriptExtension `
    -TypeHandlerVersion 1.4 `
    -SettingString '{"commandToExecute":"powershell Add-WindowsFeature Web-Server; powershell Add-Content -Path \"C:\\inetpub\\wwwroot\\Default.htm\" -Value $($env:computername)"}' `
    -Location EastUS
}

Testowanie bramy aplikacji

Mimo że usługi IIS nie są wymagane do utworzenia bramy aplikacji, zainstalowano ją w tym przewodniku Szybki start, aby sprawdzić, czy platforma Azure pomyślnie utworzyła bramę aplikacji.

Użyj usług do przetestowania bramy aplikacji:

Uruchom polecenie Get-AzPublicIPAddress , aby uzyskać publiczny adres IP bramy aplikacji.

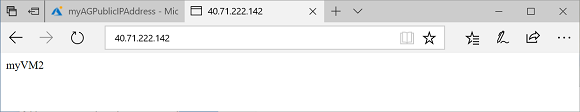

Skopiuj i wklej publiczny adres IP na pasku adresu przeglądarki. Po odświeżeniu przeglądarki powinna zostać wyświetlona nazwa maszyny wirtualnej. Prawidłowa odpowiedź sprawdza, czy brama aplikacji została pomyślnie utworzona i może pomyślnie nawiązać połączenie z zapleczem.

Get-AzPublicIPAddress -ResourceGroupName myResourceGroupAG -Name myAGPublicIPAddress

Test application gateway

Czyszczenie zasobów

Jeśli nie potrzebujesz już zasobów utworzonych za pomocą bramy aplikacji, usuń grupę zasobów. Usunięcie grupy zasobów spowoduje również usunięcie bramy aplikacji i wszystkich powiązanych z nią zasobów.

Aby usunąć grupę zasobów, wywołaj Remove-AzResourceGroup polecenie cmdlet:

Remove-AzResourceGroup -Name myResourceGroupAG

Następne kroki

Zarządzanie ruchem internetowym przy użyciu bramy aplikacji za pomocą programu Azure PowerShell
